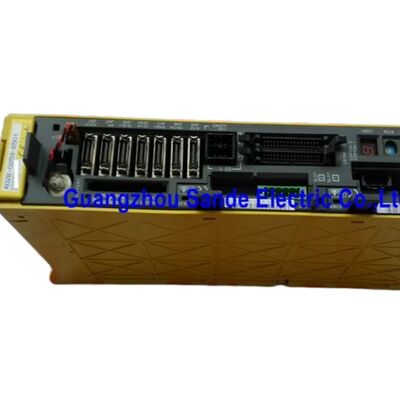

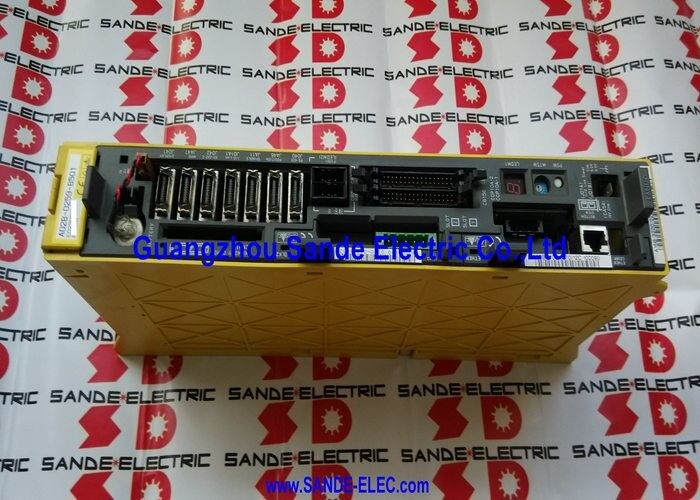

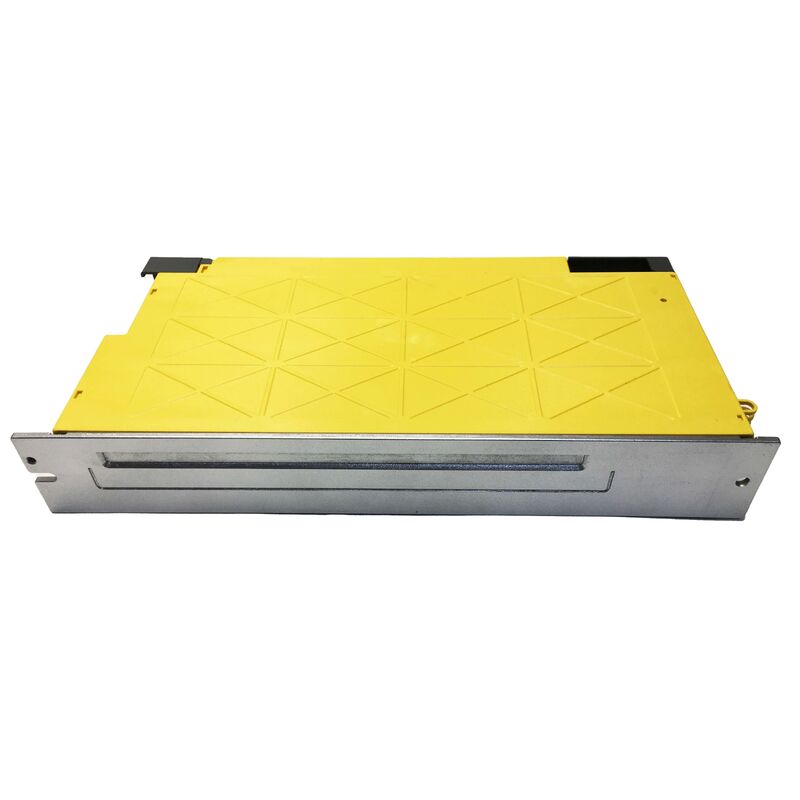

Modul Penguat Servo Fanuc A06B-6117-H106 A06B6117H106 A06B-6117-H106

Fanuc A06B-6117-H106 | Modul Penguat Servo Alpha i — AiSV-160, Sumbu Tunggal, HRV3, FSSB, 283–339V / 11kW, Output 45A / 240V, Seri HV 400V

Gambaran Umum

The Fanuc A06B-6117-H106 adalah AiSV-160, modul sumbu tunggal dengan output tertinggi dalam seri alpha i FSSB tegangan tinggi (HV) Fanuc, dengan rating output kontinu 45A dari bus DC HV 11kW / 283–339V.

Pada 45A, modul ini melayani aplikasi sumbu tunggal yang paling menuntut dalam portofolio HV alpha i Fanuc — motor αiS30/3000HV dan αiF40/3000HV, yang menghasilkan torsi kontinu 30N·m dan 40N·m masing-masing pada kecepatan operasi terukurnya.

Ini adalah salah satu motor servo standar terberat dalam jajaran HV alpha i Fanuc, digunakan pada penggerak sumbu terbesar dari pusat permesinan tugas berat, pusat pembubutan berbingkai besar, dan mesin bor presisi di mana inersia sumbu dan gaya pemotongan memerlukan torsi servo tinggi yang berkelanjutan.

Konteks infrastruktur HV 400V dari seri A06B-6117 berarti AiSV-160 menarik daya dari bus DC yang dihasilkan oleh suplai tiga fasa 400V melalui PSM alpha i tegangan tinggi. Pada output 45A dari bus HV yang bersumber dari 400V, motor menerima 45A pada 240V — daya mekanis yang sama yang akan diberikan oleh sistem 200V pada arus hampir dua kali lipat. Arus suplai yang berkurang setengahnya pada 400V ini adalah keuntungan tingkat sistem dari arsitektur HV untuk aplikasi sumbu berat: konduktor suplai, bus bar, dan pemutus sirkuit input berukuran untuk tingkat arus 400V, yang jauh lebih mudah dikelola daripada arus 200V yang setara pada tingkat daya ini.

AiSV-160 dikarakterisasi oleh para spesialis sebagai kurang umum pada mesin perkakas CNC dibandingkan modul HV berarus lebih rendah — modul ini terutama muncul pada sistem permesinan kelas atas yang dilengkapi dengan motor servo HV terberat dan kontrol seri 30i/31i-A5.

Basis instalasi yang terbatas ini menjadikannya salah satu komponen yang paling menuntut secara teknis untuk pengadaan, pengujian, dan perbaikan dalam seri HV alpha i.

Spesifikasi Utama

Output 45A — Pasangan Motor Sumbu Berat

Motor αiS30/3000HV menghasilkan torsi kontinu 30N·m pada kecepatan terukur 3000rpm. Pada torsi terukur kontinu penuh, motor ini menarik arus mendekati output kontinu 45A dari AiSV-160.

Motor αiF40/3000HV pada 40N·m kontinu adalah pendamping yang lebih menuntut — pada torsi terukur kontinu penuh, motor ini menarik arus yang dirancang khusus oleh rating 45A AiSV-160 untuk dipertahankan tanpa memicu alarm perlindungan IPM.

Motor-motor ini muncul pada penggerak sumbu terbesar dari pusat permesinan lima sumbu, penggerak shuttle palet dengan massa benda kerja tinggi, penggerak sumbu B meja putar besar, dan sistem permesinan tipe gantry di mana sumbu servo menggerakkan massa struktural yang substansial.

Pada aplikasi apa pun di mana torsi servo 30–40N·m yang berkelanjutan diperlukan untuk urutan pemesinan yang diperpanjang, AiSV-160 pada 45A adalah spesifikasi yang tepat — modul AiSV yang lebih kecil akan menghasilkan alarm arus berlebih yang berkelanjutan di bawah kondisi beban produksi penuh.

HRV3 pada 45A — Kontrol Presisi Arus Tinggi

Dampak HRV3 pada kualitas regulasi arus sangat relevan pada output 45A.

Kualitas gelombang arus sinusoidal pada 45A menentukan kehalusan torsi motor berat yang menggerakkan komponen mesin besar — riak torsi apa pun pada skala ini akan terlihat sebagai variasi kecepatan dalam gerakan sumbu, dan pada pusat permesinan besar atau mesin bor, variasi kecepatan sumbu selama pemotongan secara langsung memengaruhi hasil akhir permukaan pada lubang berdiameter besar atau operasi facing.

Kemampuan perangkat lunak HRV3 penuh dari kontrol 30i/31i-A5, dikombinasikan dengan perangkat keras kontrol HRV3 AiSV-160, memberikan bandwidth regulasi arus yang diperlukan untuk mempertahankan kehalusan torsi pada 45A di seluruh rentang kecepatan operasi motor αiS30/αiF40.

Untuk operasi pengeboran dan penggilingan presisi pada komponen besar — di mana toleransi silindrisitas dan kerataan yang ketat adalah persyaratan desain — kombinasi ini adalah pilihan teknis yang tepat.

FAQ

Q1: Apakah A06B-6117-H106 merupakan modul yang langka, dan apa artinya itu untuk perencanaan penggantian?

Ya. AiSV-160 HV muncul pada lebih sedikit model mesin daripada modul HV yang lebih kecil seperti AiSV-80 (H105) atau AiSV-40 (H104), karena motor αiS30/αiF40 yang digerakkannya hanya digunakan pada sumbu mesin terberat.

Basis instalasi global yang lebih kecil berarti lebih sedikit unit pertukaran yang beredar di pasar purna jual.

Pelanggan yang mengoperasikan mesin yang dilengkapi dengan H106 harus menyimpan modul cadangan yang teruji jika kelangsungan produksi sangat penting — pengadaan pengganti dalam kondisi mesin mati lebih menantang daripada modul alpha i yang lebih umum.

Q2: Modul ini untuk infrastruktur HV 400V — PSM apa yang menghasilkan bus DC HV 283–339V?

Bus DC HV dihasilkan oleh PSM HV alpha i (dari varian HV A06B-6110, varian HV A06B-6115, atau varian HV A06B-6200, tergantung pada generasi mesin). Modul PSM HV ini merektifikasi input AC tiga fasa 380–480V untuk menghasilkan bus DC HV 283–339V.

AiSV-160 terhubung ke bus ini melalui sistem bus bar modul HV standar. Jangan pernah menghubungkan modul seri HV ke bus PSM 200V standar — tingkat tegangan dan arus bus berbeda, dan tegangan output motor modul dikalibrasi untuk tingkat bus masing-masing.

Q3: Bisakah AiSV-160 (A06B-6117-H106) menggerakkan motor alpha i standar berperingkat 200V?

Tidak. AiSV-160 adalah bagian dari seri HV 400V dan dirancang untuk motor berperingkat HV dengan kumparan motor 400V.

Motor alpha i standar berperingkat 200V (αiS series tanpa penandaan HV) memiliki insulasi kumparan tegangan lebih rendah dan parameter listrik yang berbeda.

Menghubungkannya ke output penguat HV dapat menyebabkan kerusakan motor. Seri tegangan motor dan penguat harus selalu cocok.

Q4: Fasilitas pengujian apa yang diperlukan untuk memverifikasi A06B-6117-H106 setelah perbaikan?

Pengujian fungsional memerlukan suplai tiga fasa 400V, PSM HV alpha i yang menghasilkan bus DC HV, setidaknya satu motor servo αiS30HV atau αiF40HV sebagai beban, dan kontrol Fanuc 30i atau 31i dengan konfigurasi sumbu HV untuk menggerakkan motor melalui cincin FSSB.

Pengujian harus menjalankan modul pada atau mendekati output terukurnya 45A untuk memverifikasi integritas transistor IPM, akurasi regulasi arus, dan komunikasi FSSB di bawah beban.

Infrastruktur pengujian HV ini tidak tersedia secara universal — lebih sedikit daripada fasilitas pengujian 200V standar — jadi mengkonfirmasi kemampuan pengujian HV penyedia layanan sebelum pengiriman sangat penting.

Q5: Alarm FSSB apa yang spesifik untuk A06B-6117-H106, dan bagaimana cara mendiagnosisnya?

Alarm pemutusan FSSB (Alarm L untuk COP10A, Alarm U untuk COP10B) menunjukkan masalah konektor serat optik — periksa, bersihkan, dan pasang kembali konektor optik.

Alarm 8 (arus berlebih sumbu L atau kegagalan IPM) adalah alarm tahap output utama: lepaskan kabel daya motor dan uji resistansi insulasi motor berperingkat HV menggunakan penguji insulasi tegangan tinggi yang sesuai untuk kelas tegangan motor (beberapa ratus megaohm ke bumi pelindung dapat diterima).

Jika alarm hilang saat kabel dilepas, kesalahan ada pada motor atau kabel daya.

Jika tetap ada, IPM di AiSV-160 kemungkinan telah gagal dan modul memerlukan perbaikan khusus.

Pada output terukur 45A, transistor IPM berada di bawah beban termal berkelanjutan yang signifikan — kesehatan kipas adalah item pemeliharaan preventif yang kritis.
