A06B-6120-H045 Modul Catu Daya Fanuc A06B6120H045 AO6B-6I2O-HO45

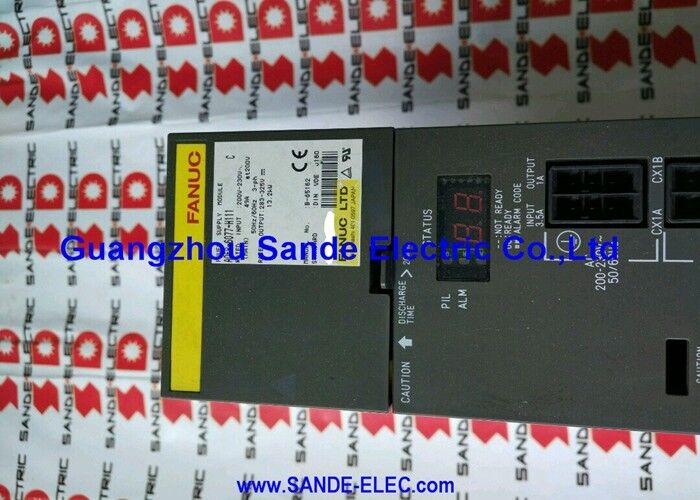

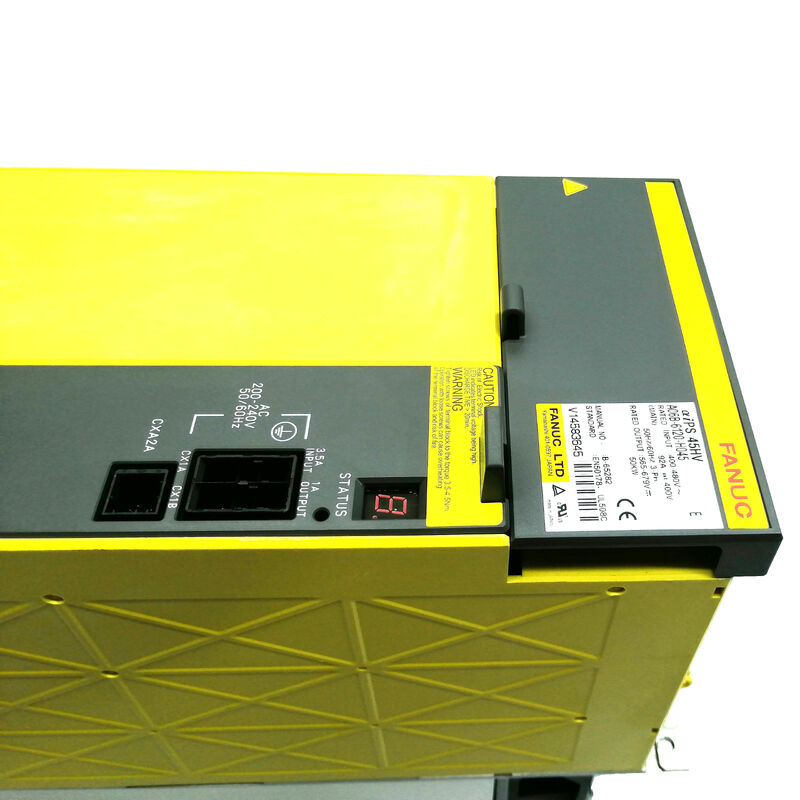

Fanuc A06B-6120-H045 | Catu Daya Alpha i HV PSM-45HVi — Casing 150mm, Transistor 1200V, 50kW, Input 400–480V, PCB Pengkabelan A16B-2203-0637, Diagnosis Kipas AL-A / AL-2

Gambaran Umum

Fanuc A06B-6120-H045 adalah modul 50kW dalam keluarga catu daya alpha i HV (tegangan tinggi) generasi pertama Fanuc — seri A06B-6120 yang mengambil daya tiga fasa 400–480V langsung dari pasokan fasilitas dan mengubahnya menjadi bus DC 565–679V yang ditinggikan yang dibutuhkan oleh penguat servo dan spindel alpha i berperingkat HV.

Casing lebarnya 150mm adalah pengenal fisik yang membedakannya di kabinet listrik: lebih sempit daripada kelas PSM terbesar dalam seri 200V, tetapi secara substansial lebih lebar daripada modul 90mm atau 60mm, mencerminkan persyaratan pembuangan panas dan ruang komponen untuk desain 50kW, 92A yang bekerja dengan transistor berperingkat 1200V.

Peringkat transistor 1200V tidak sembarangan.

Bus DC yang dihasilkan modul ini berayun antara 565V di ujung bawah dan 679V selama operasi normal, dengan puncak transien di atas ini selama peristiwa regenerasi aktif. Transistor yang mengalihkan bus ini harus memiliki peringkat tegangan pemblokiran yang jauh di atas tegangan bus puncak — peringkat 1200V memberikan margin penurunan peringkat yang diperlukan.

Ini adalah salah satu perbedaan rekayasa yang paling jelas antara keluarga aiPS 200V (A06B-6110) dan keluarga HV (A06B-6120): transistor HV adalah spesifikasi yang sama sekali berbeda, dipilih untuk tegangan bus yang ditinggikan daripada sekadar diskalakan dari desain 200V.

PCB pengkabelan di dalam A06B-6120-H045 membawa nomor suku cadang Fanuc A16B-2203-0637.

Papan ini menangani fungsi antarmuka antara sirkuit internal modul dan koneksi daya ke pasokan eksternal dan bus DC. Seperti rakitan papan PSM alpha i lainnya, papan ini tidak tersedia sebagai suku cadang terpisah melalui saluran standar — pertukaran modul atau perbaikan papan khusus adalah jalur layanan ketika kesalahan tingkat papan didiagnosis.

Spesifikasi Utama

Casing 150mm — Perencanaan Kabinet dan Kesesuaian Mekanis

Lebar 150mm menempatkan PSM-45HVi dalam kelas casing yang sama dengan beberapa modul kelas menengah dalam keluarga alpha i 200V. Dalam rak penggerak HV, PSM-45HVi diapit oleh modul SVM dan SPM alpha i HV di sisi bus DC-nya, dan reaktor AC serta koneksi pasokan di sisi lain.

Tata letak mekanis mengikuti susunan busbar yang sama dengan seri 200V — koneksi busbar atas dan bawah untuk tautan DC, konektor samping untuk daya kontrol dan sinyal alarm.

Mesin yang awalnya dirancang untuk PSM-45HVi akan memiliki slot kabinet yang diukur untuk 150mm; memasang modul dengan lebar berbeda akan memerlukan modifikasi fisik pada pengaturan pemasangan.

Untuk pembuat mesin yang mencari PSM-45HVi untuk pembuatan baru, format standar 150mm berarti modul terintegrasi ke dalam rak penggerak menggunakan perangkat keras pemasangan dan rakitan busbar yang sama yang ditentukan oleh Fanuc untuk keluarga HV.

Untuk insinyur pemeliharaan yang mencari pengganti, format 150mm adalah parameter verifikasi yang berguna — konfirmasikan bahwa unit pengganti adalah varian 150mm sebelum memesan, karena keluarga A06B-6120 mencakup beberapa kelas daya dengan lebar casing yang berbeda.

Bus DC 565–679V — Mengapa Tegangan Ini

Pasokan tiga fasa AC 400V memiliki tegangan puncak dari saluran ke saluran sekitar 566V (400 × √2). Jembatan dioda tiga fasa di penyearah input PSM-45HVi mengisi kapasitor bus DC ke nilai puncak ini tanpa beban — oleh karena itu batas bawah 565V dari rentang output yang diatur.

Di bawah pengaturan tegangan ujung depan aktif, bus ditahan dalam 565–679V selama operasi normal. Batas atas mewakili tegangan bus maksimum yang diizinkan sebelum sirkuit perlindungan tegangan berlebih (AL-7) campur tangan.

Selama deselerasi spindel yang cepat — motor spindel 22kW dari 6000 rpm ke nol dalam waktu kurang dari dua detik, misalnya — motor bertindak sebagai generator, mendorong arus kembali ke bus. Ujung depan aktif membalikkan energi ini kembali ke pasokan 400V daripada membiarkan tegangan bus naik ke AL-7.

Efektivitas regenerasi aktif inilah mengapa PSM-45HVi ditentukan untuk mesin besar dengan spindel inersia tinggi; tanpanya, energi yang diregenerasi dari deselerasi spindel yang berat akan memerlukan resistor pembuangan yang sangat besar, dan beban panas kabinet selama pergeseran percepatan dan deselerasi spindel yang berulang akan parah.

Alarm Kipas: AL-2 dan AL-A dalam Konteks Sistem HV

PSM-45HVi menggunakan arsitektur kipas ganda yang sama dengan keluarga PSM alpha i 200V, dan pemisahan alarm antara AL-2 (kipas internal) dan AL-A (kipas heatsink eksternal) membawa urgensi yang lebih besar pada output 50kW daripada pada tingkat daya yang lebih rendah.

Pada 50kW, panas yang dihasilkan dalam modul transistor 1200V di bawah beban terukur sangat besar.

Kipas heatsink eksternal (A90L-0001-0509) adalah mekanisme utama untuk menghilangkan panas ini — ia mendorong udara ambien melalui blok heatsink bersirip tempat transistor dipasang. Jika kipas ini berhenti (AL-A), suhu heatsink naik dengan cepat. Seberapa cepat tergantung pada beban: pada output 50kW dalam pemotongan produksi, laju kenaikan suhu tanpa kipas secara signifikan lebih cepat daripada pada beban parsial.

Margin antara ambien dan ambang batas perlindungan AL-3 (suhu berlebih heatsink) dikonsumsi dalam hitungan menit daripada jam. AL-A pada PSM-45HVi dalam produksi oleh karena itu merupakan alarm berhenti-dan-selidiki, bukan alarm catat-dan-lanjutkan.

Kipas internal (A90L-0001-0441#39) melayani peran yang berbeda tetapi sama pentingnya: ia mengelola lingkungan termal PCB kontrol di dalam casing modul. Suhu PCB memengaruhi keandalan jangka panjang kapasitor elektrolitik dan komponen sensitif suhu lainnya di papan kontrol.

AL-2 (kipas internal berhenti) memerlukan penggantian kipas segera — operasi berkelanjutan dengan kipas internal rusak mempercepat penuaan komponen papan kontrol pada tingkat yang memperpendek masa pakai modul secara terukur.

Kedua kipas adalah suku cadang terpisah yang disimpan dan dapat diganti tanpa menukar modul lengkap.

A06B-6120 Generasi Pertama di Lapangan Saat Ini

Seri HV aiPS generasi pertama A06B-6120 diproduksi pada era yang sama dengan keluarga 200V A06B-6110 — kira-kira dari tahun 2004 hingga akhir tahun 2000-an, sebelum seri HV generasi kedua A06B-6150 menggantikannya.

Mesin yang dibangun dalam rentang produksi tersebut sekarang mendekati atau melebihi lima belas tahun layanan, yang berarti unit PSM-45HVi yang saat ini ada di lapangan memasuki usia di mana inspeksi komponen termal proaktif dan penggantian kipas sangat masuk akal secara ekonomi.

Penghentian produksi yang tidak direncanakan pada pusat permesinan besar — mesin tipikal untuk PSM-45HVi — membawa biaya downtime per jam yang jauh lebih tinggi daripada penghentian pemeliharaan terjadwal.

FAQ

Q1: Bisakah PSM-45HVi digunakan pada pasokan Amerika Utara 480V selain pasokan Eropa 400V?

Ya. Rentang input 400–480V mengakomodasi baik pasokan 400V standar di Eropa maupun pasokan tiga fasa 480V (saluran ke saluran) yang umum di fasilitas industri Amerika Utara. Baik 50Hz maupun 60Hz didukung.

Ujung depan aktif modul mengatur output bus DC dalam 565–679V di seluruh rentang input ini, mempertahankan kinerja yang konsisten terlepas dari apakah pasokan fasilitas adalah 400V/50Hz atau 480V/60Hz.

Q2: Ketika PSM-45HVi menampilkan AL-3 (suhu berlebih heatsink), apakah ini selalu kegagalan pendinginan, atau dapatkah ini menunjukkan transistor yang rusak?

AL-3 dipicu oleh sensor termal pada heatsink yang melebihi ambangnya. Penyebab paling umum adalah kegagalan pendinginan — AL-A (kipas eksternal berhenti) yang terlewat atau ditunda, atau heatsink yang tersumbat dengan akumulasi debu dan serpihan yang mencegah aliran udara.

Transistor yang rusak yang menarik arus diam lebih tinggi dari normal juga dapat menghasilkan panas berlebih dan akhirnya mendorong suhu heatsink ke ambang batas AL-3, bahkan dengan kipas yang berjalan.

Jika AL-3 terjadi dengan kedua kipas dipastikan beroperasi dan sirip heatsink bersih, modul transistor perlu diperiksa. Jika AL-A mendahului AL-3, pulihkan pendinginan terlebih dahulu; AL-3 akan hilang setelah heatsink mendingin, dan transistor mungkin tidak rusak jika peristiwa suhu berlebih singkat.

Q3: Bagaimana seri A06B-6120 generasi pertama PSM-45HVi berhubungan dengan modul aiPS HV generasi kedua? Apakah ada penunjukan pengganti?

Keluarga PSM HV alpha i generasi kedua membawa penunjukan seri A06B-6150. A06B-6150-H045 adalah padanan generasi kedua dari A06B-6120-H045, memberikan output 50kW yang sama pada input 400–480V yang sama dan output bus DC 565–679V yang sama.

Keduanya kompatibel dengan modul penguat HV alpha i hilir yang sama (A06B-6127 SVM, A06B-6121 SPM). Memasang A06B-6150-H045 sebagai pengganti A06B-6120-H045 yang rusak tidak memerlukan perubahan parameter atau penyesuaian pengkabelan.

Q4: PCB pengkabelan A06B-6120-H045 adalah A16B-2203-0637. Apakah ini papan yang sama yang digunakan di modul seri A06B-6120 lainnya?

A16B-2203-0637 muncul secara spesifik di A06B-6120-H045. Modul seri A06B-6120 lainnya (kelas daya berbeda) mungkin menggunakan nomor suku cadang papan yang berbeda.

Saat mencari perbaikan tingkat papan untuk H045, penunjukan A16B-2203-0637 harus dicocokkan secara tepat — mengganti papan dari varian A06B-6120 yang berbeda tidak sesuai tanpa verifikasi bahwa spesifikasi papan cocok.

Untuk sebagian besar situasi lapangan, pertukaran unit utuh lebih praktis daripada mencari tingkat papan.

Q5: Kode AL apa yang muncul ketika input PSM-45HVi kehilangan satu fasa, dan bagaimana cara menyelidikinya?

AL-E menunjukkan modul telah mendeteksi kondisi fasa terbuka — salah satu dari tiga fasa input AC hilang atau sangat berkurang. Langkah-langkah investigasi: periksa ketiga sekering input secara individual (sekering terbuka satu fasa adalah penyebab umum dan tidak selalu terlihat dari inspeksi visual saja — gunakan multimeter untuk mengonfirmasi kontinuitas), konfirmasikan pemutus sirkuit yang memberi daya pada modul belum terbuka pada satu kutub, dan ukur tiga tegangan fasa pada terminal input PSM-45HVi di bawah beban untuk menyingkirkan kesalahan kabel pasokan. AL-E tidak menunjukkan kesalahan PSM internal; ini adalah peristiwa kualitas pasokan.
