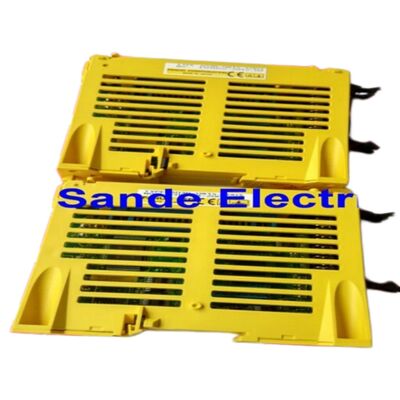

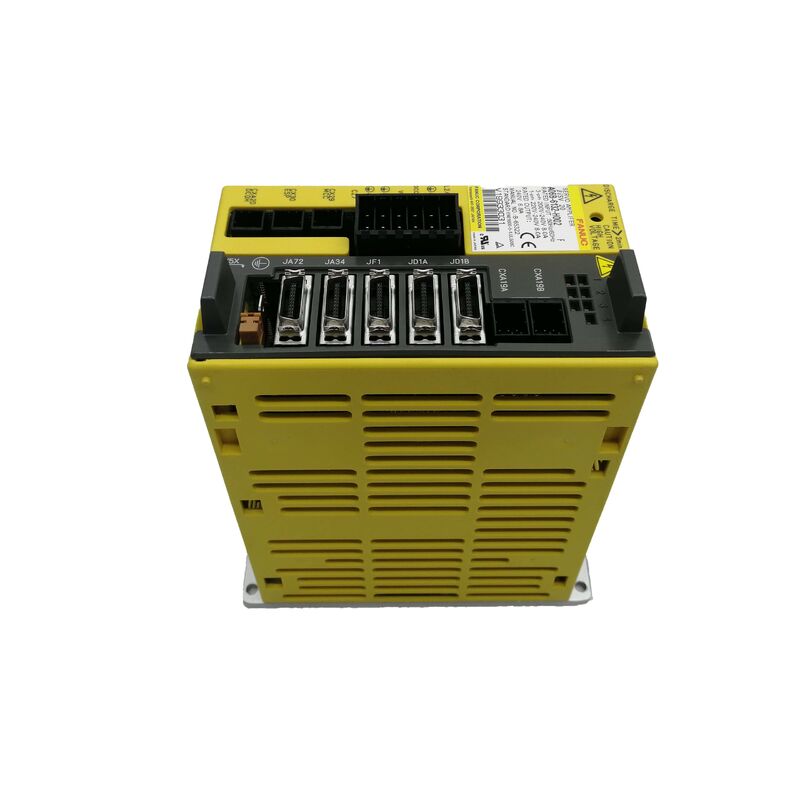

A06B-6132-H002 Modul Penguat Servo Fanuc A06B6132H002 A06B-6132-H002

Fanuc A06B-6132-H002 ∙ I/O Link Beta i Servo Module ∙ BSVM1-20i, 200 ∙ 240VAC, 8A/6.8A, 50/60Hz, βiSV20 Series, CNC

Gambaran umum

PeraturanFanuc A06B-6132-H002adalah modul servo amplifier seri Beta i yang dikonfigurasi untuk antarmuka komunikasi I/O Link Fanuc, dengan kapasitas arus input 8A dan arus output 6,8A.

Ini adalah konfigurasi BSVM1-20i ′′ "20i" yang mengidentifikasi kelas output dalam seri Beta i, ukuran untuk menggerakkan Fanuc βi seri servo motor yang digunakan di sumbu bantu, sumbu putar,dan pengendalian perangkat perifer pada alat mesin CNC.

Beta i servo amplifier dengan I / O Link menempati ceruk tertentu dalam arsitektur drive Fanuc.

Di mana poros mesin utama biasanya didorong oleh penguat seri alpha yang berkomunikasi dengan CNC melalui FSSB (Fanuc Serial Servo Bus), poros bantu, alat ganti, sistem palet,dan meja putar sumbu keempat sering menggunakan seri drive Beta yang terhubung melalui protokol I / O Link.

Ini memisahkan kontrol gerak bantu dari bus servo sumbu utama, allowing the machine builder to locate the auxiliary drive independently and connect it through the PMM (Power Mate Manager) or directly via I/O Link to compatible Fanuc CNC controllers including Series 15, 16, 18, 20, 21, dan 0i model.

Pertimbangan praktis utama dengan A06B-6132-H002 adalah persyaratan parameter loading.BSVM1-20i membutuhkan parameter servo khusus motor untuk dimuat ke dalam unit sebelum berfungsi.

Ini bukan kesalahan, ini dirancang.yang memungkinkan modul fisik yang sama untuk dikonfigurasi untuk model motor Beta i yang berbeda dengan memuat parameter yang sesuai melalui CNC atau perangkat lunak memuat parameter khususUnit pengganti yang dikirimkan tanpa parameter yang sudah terisi akan menampilkan alarm dan menolak untuk berjalan sampai data parameter yang benar ditransfer.

Spesifikasi Utama

I/O Link Interface Beta Axis Architecture dalam Fanuc CNC Systems

Fanuc I / O Link adalah protokol komunikasi serial khusus yang menghubungkan perangkat perifer, modul I / O,dan servo amplifier seri Beta ke kontrol CNC Fanuc tanpa menempati posisi pada bus servo FSSB utama.

Untuk A06B-6132-H002, this means the amplifier connects through the I/O Link chain — the CNC communicates motor commands and receives feedback through this interface rather than through the fibre-optic FSSB used by alpha-series amplifiers on primary axes.

Dalam desain alat mesin praktis, konfigurasi servo I / O Link Beta adalah solusi standar untuk poros keempat, motor indeksasi menara, aktuator penjepit palet,dan sumbu tambahan lainnya di mana persyaratan kualitas kontrol posisi konsisten dengan kemampuan motor Beta dan komunikasi FSSB dengan bandwidth penuh tidak diperlukan.

CNC mengontrol poros ini melalui fungsi PMM (Power Mate Manager), memperlakukan mereka sebagai posisi kontrol tambahan dalam urutan gerak mesin secara keseluruhan.

Koneksi I/O Link juga memungkinkan komunikasi dengan perangkat I/O lainnya pada tautan yang sama modul penggerak Beta tambahan yang semuanya berbagi rantai serial yang sama dan mengurangi jumlah total kabel di kabinet kontrol dibandingkan dengan koneksi kabel keras individu.

Pemuatan parameter penting sebelum dikomisi

Ketergantungan parameter modul BSVM1-20i adalah satu persyaratan operasional yang membedakannya dari penggantian drive plug-and-play.

Parameter mendefinisikan karakteristik motor-spesifik yang dibutuhkan drive untuk mengontrol motor dengan benar: jumlah pasangan kutub, resolusi encoder, arus nominal, arus maksimum, peningkatan kecepatan loop,Peningkatan lingkaran posisi, dan berbagai nilai khusus model motor lainnya.

Pada komisi pertama atau setelah mengganti unit yang gagal, parameter dimuat dari memori parameter CNC ke RAM internal BSVM1-20i melalui jalur komunikasi I / O Link.

Prosedur ini melibatkan memasukkan mode penulisan parameter di CNC, memilih sumbu drive Beta, dan menjalankan urutan inisialisasi parameter.

Setelah dimuat, parameter tetap bertahan selama siklus daya normal. Mereka hanya hilang jika baterai cadangan di modul benar-benar terisi penuh atau inisialisasi parameter penuh dilakukan.

FAQ

T1: Apa yang terjadi jika A06B-6132-H002 diganti tanpa parameter muat terlebih dahulu?

Drive akan menampilkan servo alarm pada panel CNC dan menolak untuk berjalan. alarm umum termasuk SV-401 (overcurrent alarm) dan SV-9001 atau kesalahan inisialisasi serupa,tergantung pada versi perangkat lunak kontrol. drive tidak rusak hanya tidak memiliki data konfigurasi motor.

Parameter harus dimuat dari pengontrol CNC sebelum sumbu dapat beroperasi.atau mendapatkan set parameter yang benar untuk tipe motor Beta tertentu dari dokumentasi parameter mesin sebelum pemasangan.

T2: Kontrol CNC mana yang kompatibel dengan antarmuka I/O Link A06B-6132-H002?

A06B-6132-H002 kompatibel dengan kontrol CNC Fanuc yang mendukung komunikasi servo I/O Link, termasuk Seri 15 (versi berikutnya), 16, 18, 20, 21, dan 0i.

Fungsi pengendalian sumbu PMM (Power Mate Manager) atau I/O Link khusus harus diaktifkan dalam opsi perangkat lunak CNC dan sumbu yang dikonfigurasi dalam parameter kontrol.Kompatibilitas dengan mesin tertentu harus diverifikasi terhadap dokumentasi pembuat mesin atau matriks kompatibilitas drive Fanuc.

T3: Model motor Beta I apa yang BSVM1-20i dirating untuk dikendarai?

BSVM1-20i didesain untuk kisaran motor βiS 4 dan βiS 8 dalam keluarga motor servo Beta i, yang mencakup kapasitas output kisaran rendah hingga menengah dari seri Beta.

The actual motor model compatibility depends on the parameter configuration loaded into the drive — the module can be set to drive different Beta i motor variants within its current envelope by loading the corresponding parameter setKonfirmasi model motor target dengan tabel pilihan servo amplifier seri Beta Fanuc.

T4: arus masukan adalah 8A dan output adalah 6.8A ¢ mengapa input lebih tinggi dari output?

arus masukan diambil dari catu daya AC yang mencakup kerugian konversi di pengoreksi dan DC bus bank kondensator, drive sendiri sumber daya logika,dan kemampuan pembuangan regeneratif.

Arus keluaran 6,8A adalah arus AC berkelanjutan yang dikirimkan ke gulungan motor.

Perbedaan ini menjelaskan kerugian elektronik daya (penyimpangan panas di transistor switching) dan overhead sirkuit internal drive.Kapasitas arus puncak selama transisi akselerasi melebihi output terus menerus nominal.

T5: Bisakah A06B-6132-H002 diperbaiki jika modul gagal?

Ya. BSVM1-20i memiliki arsitektur sirkuit yang terdokumentasi dengan baik dan diperbaiki secara rutin oleh bengkel layanan yang terlatih Fanuc.kegagalan transistor output (biasanya dari kegagalan isolasi kabel motor yang menyebabkan arus melalui kesalahan), dan I/O Link interfaces fail circuit dari transient listrik.

Modul yang diperbaiki dan diuji dengan parameter yang benar dimuat secara fungsional setara dengan modul baru.

Program pertukaran di mana unit pelanggan yang rusak direnovasi dan dikembalikan, atau unit yang telah diuji sebelumnya disediakan adalah model komersial standar untuk mendapatkan pengganti A06B-6132-H002.
