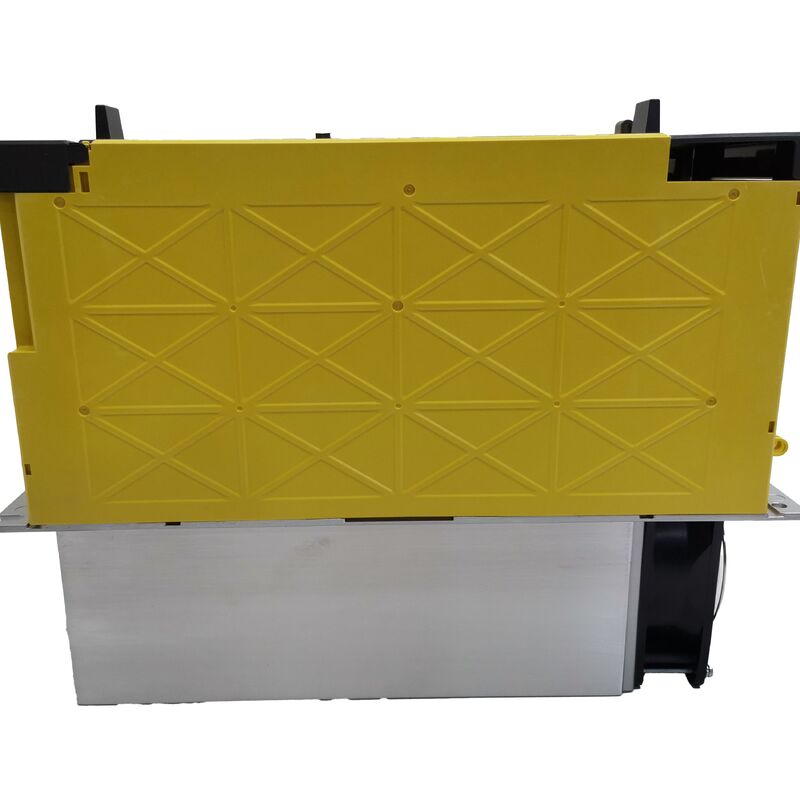

Modul Penguat Servo Fanuc A06B-6140-H030 A06B6140H030 A06B-6140-H030

FANUC A06B-6140-H030 ∙ Alpha i aiPS-30 Power Supply Module ∙ 35 kW / 44 kVA / Regenerative / 200 ∙ 240V

Cabinet Power Foundation Apa yang dilakukan aiPS-30

A06B-6140-H030 adalah aiPS-30 the 35 kW Alpha i Power Supply Module dalam keluarga FANUC A06B-6140. Dalam arsitektur drive Alpha i, PSM adalah dasar daya untuk seluruh kabinet drive:Ini mengubah AC tiga fase masuk ke tegangan bus DC diatur bahwa setiap terhubung Alpha i servo amplifier modul (αiSVM) dan spindle amplifier modul (αiSPM) menarik dariPSM bukan drive sumbu tunggal; itu adalah sumber daya bersama yang membuat semua sumbu mungkin.

Dengan output nominal 35 kW dengan kapasitas peralatan masuk 44 kVA dan dukungan hingga 64 kW output motor gabungan, aiPS-30 menempati ujung yang lebih besar dari kisaran catu daya Alpha i.Batas output motor 64 kW jauh di atas rating terus-menerus 35 kW mencerminkan permintaan puncak jangka pendek gabungan selama akselerasi multi-sumbu, yang memanfaatkan semua modul yang terhubung secara bersamaan.

Pengendalian regeneratif adalah apa yang membedakan Alpha i PSM dari rectifier pasif.Sebuah sistem pasif harus membubarkan energi ini dalam resistensi remFase regenerasi aktif aiPS-30 mengembalikan energi ini ke catu daya AC mengurangi konsumsi energi dan menghilangkan masalah manajemen termal yang terkait dengan operasi resistor rem.

Spesifikasi Utama

aiPS-30 vs Model PSM yang lebih besar

Keluarga A06B-6140 mencakup berbagai modul aiPS dengan berbagai output. -H030 (aiPS-30 pada 35 kW / 44 kVA) diposisikan untuk konfigurasi multi-sumbu menengah hingga besar.Memilih peringkat PSM yang benar untuk konfigurasi drive tertentu membutuhkan perhitungan jumlah permintaan terus-menerus modul drive yang terhubung tidak hanya peringkat puncak merekaSebuah PSM berukuran kecil berjalan di bawah beban produksi yang berkelanjutan; PSM berukuran besar mewakili biaya yang tidak perlu tanpa manfaat fungsional.

FAQ

T1: Apa yang ditunjukkan oleh sebutan aiPS-30?

aiPS mengidentifikasi ini sebagai modul Alpha i Power Supply sumber daya bus DC tingkat kabinet untuk sistem penggerak Alpha i, bukan servo atau amplifier sumbu spindle."30" mengidentifikasi kelas daya dalam keluarga aiPSDengan output nominal 35 kW dan kapasitas sirkuit utama 44 kVA, aiPS-30 melayani kabinet drive multi-eksis menengah hingga besar.

P2: Mengapa kontrol regeneratif penting dalam PSM?

Pengendalian regeneratif memungkinkan motor yang memperlambat untuk mengembalikan energi pengereman ke pasokan AC daripada membuangnya sebagai panas di resistor pengereman.Hal ini mengurangi kebutuhan pendinginan lemari dan konsumsi energiHal ini juga menyederhanakan desain kabin drive ′′ tidak ada resistor pengereman, tidak ada pemotongan termal, tidak ada perhitungan ukuran untuk resistor watt.penghematan energi dapat diukur.

T3: Apa perbedaan antara output nominal 35 kW dan output motor 64 kW?

35 kW adalah output berkelanjutan PSM. maksimum motor 64 kW mencerminkan permintaan puncak jangka pendek gabungan yang didukung selama akselerasi multi-sumbu secara bersamaan. The drive system is designed to handle brief peak demand above the continuous rating — from the energy stored in the DC bus capacitors and from short-term supply overload — before thermal protection limits apply.

T4: Bagaimana peringkat aiPS yang benar dipilih untuk mesin tertentu?

Jumlah permintaan arus konstan dari semua modul αiSVM dan αiSPM yang terhubung selama siklus kerja produksi khas mesin.Langit-langit output motor 64 kW memberikan ruang kepala untuk puncak akselerasi tetapi bukan angka ukuran terus menerusSebuah aiPS berukuran kecil akan mengalami beban produksi yang berkelanjutan.

T5: Apakah penggantian aiPS-30 memerlukan perubahan parameter CNC?

Tidak. PSM tidak menyimpan parameter CNC atau konfigurasi sumbu. Setelah penggantian fisik, mengembalikan daya dan memverifikasi tegangan bus DC yang benar di modul drive yang terhubung sebelum mengaktifkan sumbu.Periksa tautan komunikasi FSSB dari CNC ke rantai drive utuh .
