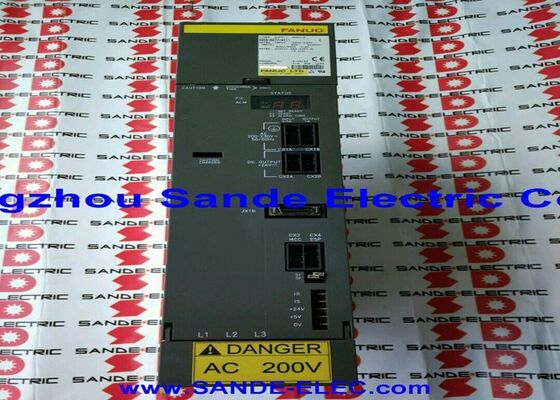

Fanuc A06B-6240-H306 Power Supply Module digunakan Nice Ao6B-624o-H3o6 A06B6240H306 harga saham

Fanuc A06B-6240-H306 | Modul Penguat Servo Tiga Sumbu αiSV — 6,5A / 6,5A / 13A, 283–339V DC, FSSB, CNC 30i / 31i / 32i-B

Gambaran Umum

The Fanuc A06B-6240-H306 adalah modul penguat servo seri αiSV-B tiga sumbu — evolusi generasi B dari platform penggerak servo alpha i Fanuc, yang dirancang untuk memberi daya pada tiga sumbu servo independen dari satu unit ringkas dalam sistem servo FSSB modular.

Peringkat arusnya yang asimetris — dua saluran output 6,5A pada sumbu L dan M, meningkat menjadi 13A pada sumbu N — mencerminkan realitas rekayasa pusat permesinan tiga sumbu yang khas, di mana dua sumbu yang lebih ringan dan satu sumbu yang lebih berat (atau sumbu keempat yang berputar) dapat berbagi penggerak tiga saluran umum tanpa melebih-lebihkan spesifikasi setiap saluran.

A06B-6240-H306 termasuk dalam seri A06B-6240, yang mewakili peningkatan generasi B Fanuc ke seri A06B-6114 sebelumnya.

Transisi dari generasi i H103/H114 ke generasi B H123/H124/H3xx membawa peningkatan dalam kepadatan daya, efisiensi energi, dan kompatibilitas dengan platform CNC 30i/31i/32i-B yang diposisikan Fanuc untuk aplikasi mesin perkakasnya yang paling menuntut.

Sementara generasi i sebelumnya melayani keluarga kontrol 16i/18i/21i dan 0i, generasi B menargetkan kontrol 30i/31i/32i-B kelas atas yang digunakan dalam pusat permesinan lima sumbu, mesin gerinda presisi, pusat pembubutan besar, dan sel manufaktur fleksibel multi-palet yang kompleks.

Mengonsolidasikan tiga sumbu menjadi satu modul berdampak langsung pada ruang kabinet dan biaya sistem.

Alih-alih tiga modul SVM satu sumbu terpisah, A06B-6240-H306 menyediakan kemampuan penggerak tiga saluran yang sama dalam satu housing yang menarik daya dari bus DC bersama yang disuplai oleh modul catu daya αiPS.

Bagi pembuat mesin yang merancang kabinet listrik ringkas — prioritas pada peralatan lantai produksi yang terus menyusut dalam dua dekade terakhir — konsolidasi ini berarti volume kabinet yang lebih dapat digunakan untuk komponen lain, kabel antar-modul yang lebih pendek, dan lebih sedikit konektor untuk dipelihara.

Ketiga sumbu berkomunikasi dengan CNC melalui satu rantai daisy serat optik FSSB — sumbu L, M, dan N di dalam A06B-6240-H306 masing-masing dialamatkan secara individual oleh konfigurasi FSSB CNC, dan masing-masing merespons secara independen di dalam modul.

Arsitektur internal modul menangani kontrol arus tiga sumbu, penggerak gerbang IPM, dan umpan balik encoder untuk ketiga saluran, sambil menyajikan setiap sumbu sebagai entitas terkontrol independen untuk komputasi loop servo CNC.

Spesifikasi Utama

Generasi αiSV-B — Apa Arti Penandaan B

Penandaan B Fanuc pada seri αiSV-B bukan kosmetik. Seri A06B-6240 menggabungkan peningkatan desain sirkuit di atas generasi i A06B-6114 yang mengurangi kerugian switching pada tahap transistor IPM, meningkatkan manajemen termal penggerak di bawah permintaan arus tinggi yang berkelanjutan, dan memperketat integrasi dengan persyaratan kontrol servo CNC 30i/31i/32i-B.

Peningkatan ini paling penting dalam aplikasi di mana sumbu servo beroperasi mendekati arus terukurnya untuk waktu yang lama — operasi pemotongan dalam, lintasan profil umpan tinggi, atau interpolasi multi-sumbu di mana ketiga saluran menarik arus secara bersamaan.

Generasi B juga membawa ambang batas perlindungan dan logika alarm yang direvisi yang selaras dengan kemampuan diagnostik yang diperluas dari CNC 30i/31i/32i-B.

Ketika terjadi kesalahan arus berlebih, suhu berlebih, atau kesalahan IPM, kode alarm penguat muncul di layar pemeliharaan servo CNC dengan informasi yang lebih terperinci daripada yang disediakan oleh generasi i sebelumnya, yang mempercepat isolasi kesalahan selama pemeliharaan.

Indikator LED pada panel depan A06B-6240-H306 memberikan referensi visual cepat untuk teknisi lapangan tanpa perlu menavigasi ke layar pemeliharaan CNC — fitur penghemat waktu praktis ketika kesalahan penguat menghentikan mesin di lingkungan produksi.

Integrasi Tiga Sumbu — Manfaat Kabinet Praktis

Pusat permesinan dengan sumbu X, Y, dan Z yang digerakkan oleh motor servo alpha i dalam rentang torsi kecil hingga menengah dapat memiliki ketiga sumbu yang dilayani oleh satu A06B-6240-H306.

Alternatifnya — tiga modul A06B-6240-H123 (αiSV 20-B satu sumbu) — akan menempati tiga slot modul terpisah dan memerlukan tiga set koneksi bilah bus DC di dalam rak penggerak.

H306 mencapai kemampuan penggerak tiga sumbu yang sama dengan satu set koneksi bus DC, satu unit baterai, dan satu segmen rantai serat FSSB.

Peringkat arus asimetris (transistor 20A pada L dan M, transistor 40A pada N) adalah keputusan produk yang disengaja: ini mencakup konfigurasi mesin umum di mana dua sumbu yang lebih ringan dan satu sumbu yang lebih berat dikelompokkan.

Jika ketiga sumbu memerlukan peringkat 13A (transistor 40A), H307 tiga sumbu atau modul satu sumbu individual adalah pilihan yang tepat.

Sebelum menentukan H306 untuk retrofit atau perbaikan, verifikasi permintaan arus puncak dan berkelanjutan dari setiap motor yang terhubung ke sumbu L, M, dan N terhadap peringkat per sumbu modul.

FSSB dalam Konteks Generasi B

Tautan serat optik FSSB yang menghubungkan CNC 30i/31i/32i-B ke A06B-6240-H306 beroperasi pada bandwidth komunikasi yang lebih tinggi daripada implementasi FSSB pada penggerak generasi 16i/18i sebelumnya.

Ini tidak terlihat sebagai perbedaan spesifikasi pada perangkat keras penguat itu sendiri — konektor serat dan jenis kabel yang sama digunakan — tetapi kartu servo CNC pada platform 30i/31i/32i-B telah dirancang untuk memanfaatkan bandwidth FSSB untuk pertukaran data servo yang lebih cepat, yang mendukung anggaran kesalahan pelacakan yang lebih ketat yang dituntut oleh kontur akurasi tinggi pada kontrol ini.

Ketiga sumbu di dalam A06B-6240-H306 masing-masing menempati satu slot sumbu FSSB.

Konfigurasi FSSB CNC menetapkan nomor sumbu ke setiap slot dalam rantai serat selama startup sistem. Untuk mesin yang menggunakan H306 sebagai sumbu 1, 2, dan 3 dalam rantai FSSB, CNC mengidentifikasi ketiganya dalam modul yang sama dan mempertahankan loop servo independen untuk masing-masing.

Jika satu sumbu mengalami kesalahan, dua lainnya tetap tersedia tergantung pada jenis kesalahan dan konfigurasi keselamatan mesin.

Diagnosis Kesalahan dan Komponen yang Dapat Diservis

Tampilan LED 7-segmen A06B-6240-H306 pada panel depan menunjukkan status penggerak dan kode alarm. Keadaan operasi normal menampilkan pembacaan numerik; keadaan alarm menampilkan kode alfanumerik yang merujuk pada kategori kesalahan tertentu. Pola kesalahan umum meliputi:

Alarm 6 / Alarm b — Kesalahan arus berlebih atau IPM pada satu atau lebih sumbu. Periksa kabel daya motor untuk kerusakan isolasi, resistansi belitan motor untuk korsleting antar fasa atau ke ground, dan integritas konektor pada kotak sambungan motor. Kesalahan IPM yang terus berlanjut dengan motor terputus menunjukkan kegagalan modul transistor di dalam penggerak.

Alarm 5 (LVDC)

— Tegangan bus DC rendah dari suplai aiPS. Periksa aiPS untuk kondisi alarmnya sendiri sebelum menganggap H306 yang bersalah. aiPS dan H306 berbagi bus DC yang sama; masalah catu daya memengaruhi semua modul di bus secara bersamaan.

Alarm 1 (FAL) — Kipas pendingin internal berhenti. Kipas di H306 tersedia secara terpisah dan dapat diganti tanpa mengganti seluruh modul. Periksa konektor kipas sebelum mengutuk modul pada kesalahan kipas.

Pada tingkat komponen, modul transistor IPM untuk setiap sumbu, kipas pendingin internal, baterai encoder, dan sekering bus DC tersedia sebagai suku cadang terpisah dan dapat diganti oleh teknisi servis yang berkualifikasi selama perbaikan modul, memperpanjang masa pakai unit tanpa penggantian modul penuh.

FAQQ1: Bisakah A06B-6240-H306 menggerakkan motor seri beta i (βiS) selain motor alpha i?

Ya. Motor seri Beta i yang berada dalam peringkat arus setiap sumbu — terutama motor βiS yang lebih ringan (kelas 0,4, 0,5, 1, 2kW) yang berpasangan dengan output 6,5A sumbu L dan M, dan motor βiS menengah yang kompatibel dengan 13A sumbu N — dapat digerakkan oleh H306 dengan entri parameter tipe motor yang sesuai di konfigurasi servo CNC. Pastikan arus terukur motor βiS spesifik terhadap saluran sumbu yang berlaku sebelum menghubungkan. Entri nomor parameter CNC 2020 tipe motor harus sesuai dengan motor yang terhubung secara fisik.

Q2: Bisakah A06B-6240-H306 dicampur dengan modul SVM generasi i A06B-6114-H1xx pada bus penggerak yang sama?

Tidak. Seri generasi B A06B-6240 beroperasi dengan catu daya αiPS seri A06B-6200 dan menggunakan arsitektur distribusi daya kontrol dari sistem 30i/31i/32i-B. Seri generasi i A06B-6114 beroperasi dengan catu daya aiPS seri A06B-6110. Kedua generasi memiliki antarmuka perangkat keras bus DC yang berbeda dan distribusi daya kontrol yang berbeda, dan mereka tidak dapat berbagi bus penggerak atau catu daya yang sama dalam satu sistem.  Setiap retrofit yang mengganti modul SVM generasi i dengan modul H306 generasi B juga harus mengatasi kompatibilitas catu daya.

Q3: Apa pendekatan yang benar ketika salah satu dari tiga sumbu di A06B-6240-H306 mengalami kesalahan, dan dua lainnya berfungsi normal?

Pertama, isolasi apakah kesalahan ada pada motor, kabel daya motor, atau penguat itu sendiri. Lepaskan kabel daya motor sumbu yang rusak pada titik koneksi penguat dan nyalakan CNC — jika alarm hilang dengan motor terputus, kesalahan ada pada motor atau kabel, bukan penguat. Jika alarm tetap ada dengan motor terputus, tahap transistor penguat atau sirkuit kontrol untuk sumbu itu telah gagal dan modul memerlukan servis atau penggantian. Kedua sumbu yang berfungsi dapat tetap beroperasi selama diagnosis selama logika keselamatan mesin mengizinkan sistem penggerak yang sebagian beralarm untuk berjalan, tetapi produksi pada sumbu yang rusak tidak dapat dilanjutkan sampai kesalahan terselesaikan.

Q4: Parameter apa yang perlu diatur saat mengganti A06B-6240-H306 yang rusak dengan unit baru atau yang diperbaharui?

Parameter servo yang secara langsung menghubungkan penguat ke motor tertentu disimpan di CNC, bukan di penguat — jadi penggantian penguat langsung (H306 ke H306 yang sama) biasanya tidak memerlukan perubahan parameter, asalkan konfigurasi perangkat keras unit pengganti cocok dengan yang asli. Namun, setelah memasang penguat baru, verifikasi bahwa inisialisasi penguat CNC selesai tanpa alarm SV5136 (ketidakcocokan tipe motor) atau SV5061 (luapan kesalahan servo). Periksa penugasan sumbu FSSB melalui layar pemeliharaan servo untuk mengonfirmasi ketiga sumbu teridentifikasi dengan benar. Jika unit pengganti memiliki revisi perangkat keras yang berbeda, konsultasikan panduan startup servo Fanuc untuk catatan parameter spesifik revisi apa pun.

Q5: Bagaimana arus input terukur 34A dari A06B-6240-H306 memengaruhi ukuran catu daya αiPS untuk kabinet multi-penggerak?

Catu daya αiPS harus menangani jumlah arus input terukur dari semua modul SVM dan αiSP (spindel) yang disuplai. 34A H306 adalah penarikan input puncak terukurnya — dalam praktiknya, arus rata-rata pada beban pemotongan tipikal lebih rendah, tetapi αiPS harus berukuran untuk memasok permintaan puncak simultan terburuk dari semua modul yang terhubung.  Untuk kabinet dengan satu H306 ditambah modul spindel, tambahkan 34A H306 ke input terukur modul spindel, terapkan faktor permintaan sistem (biasanya 0,7–0,8 untuk operasi berat simultan pada semua sumbu), dan pilih αiPS yang melebihi permintaan gabungan ini. Ukuran αiPS yang kurang dari yang dibutuhkan relatif terhadap arus input modul gabungan akan menghasilkan alarm LVDC di bawah beban sumbu simultan yang berat.
