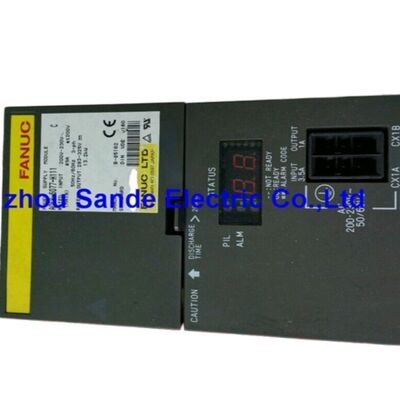

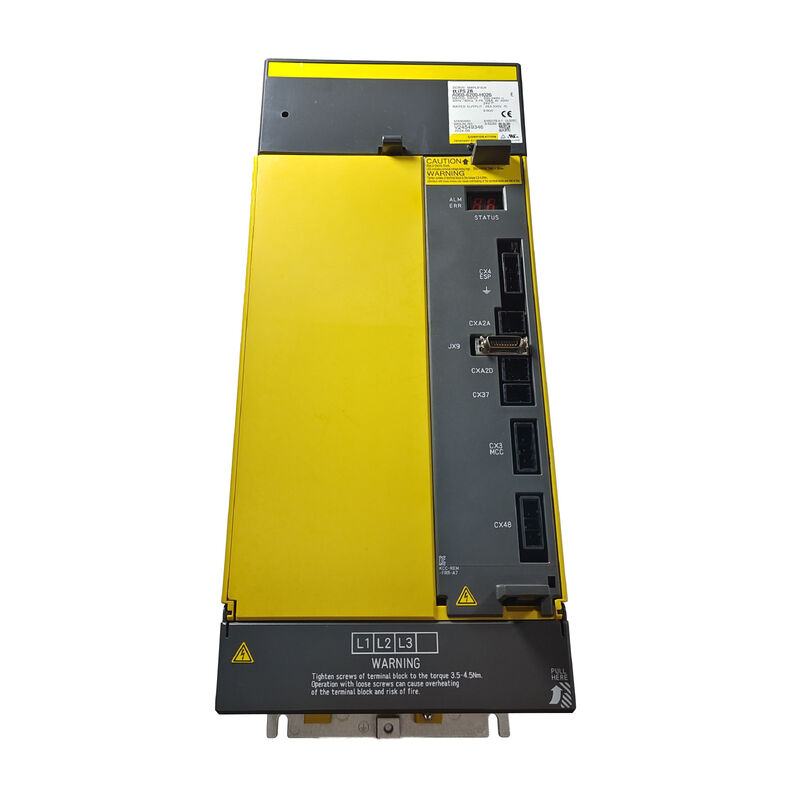

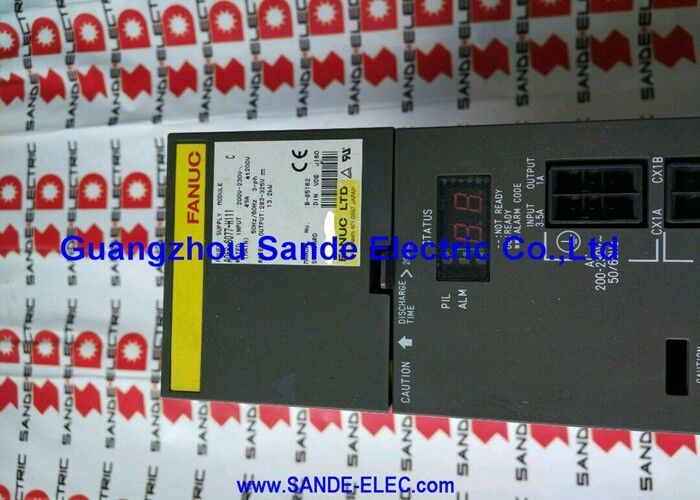

Fanuc A06B-6200-H008 ∙ αiPS-7.5 Power Supply Module ∙ 200 ∙ 240VAC / 33A Input, 283 ∙ 339VDC / 9.4kW Output, Regenerasi Daya, Seri αi-B

Gambaran umum

PeraturanFanuc A06B-6200-H008adalah αiPS-7.5, modul catu daya seri αiPS-B yang kompak yang mengkonversi tiga fase 200-240VAC pada 33A menjadi bus 283-339VDC pada output nominal 9,4kW, dengan regenerasi daya aktif.

Sebagai penawaran entry-to-mid level dalam jajaran A06B-6200 αiPS-B, αiPS-75 target konfigurasi mesin CNC kecil-ke-pertengahan beberapa sumbu servo αiSV-B pada arus ringan-ke-sedang ditambah modul spindle αiSP-B yang lebih kecil, di mana permintaan simultan puncak gabungan tetap dalam kapasitas bus 9,4kW.

Ada dua versi produksi dari H008: αiPS-7.5 asli dan αiPS-7.5-B yang direvisi (generasi "-B" yang cocok dengan penguat αiSV-B dan αiSP-B).

Kedua versi ini berbagi nomor bagian yang sama (A06B-6200-H008) tetapi berbeda dalam revisi perangkat keras internal mereka.

Saat memesan pengganti, specifying which generation is currently installed — confirmed from the module's label or the machine builder's documentation — ensures the correct revision is supplied and avoids potential compatibility issues with the connected αi-B amplifier modules.

Dengan output bus 9,4kW dari input 33A, αiPS-7.5 adalah PSM paling kompak dalam kisaran αiPS-B yang masih mendukung kombinasi multi-sumbu dan spindle yang berarti.

Hal ini secara tepat ditentukan untuk VMC kecil (pusat pemesinan vertikal), mesin bubut CNC kompak dengan kekuatan spindle sedang, dan pusat bor-dan-tap di mana kekuatan spindle adalah dalam 5.5 ̊7.Kelas 5kW dan dua sampai tiga sumbu servo cahaya menyelesaikan konfigurasi drive.

Spesifikasi Utama

αiPS-7.5 vs αiPS-7.5-B 2 Generasi, Satu Bagian Nomor

A06B-6200-H008 mencakup αiPS-7.5 asli dan revisi αiPS-7.5-B berikutnya.output bus 4kW / 283?? 339VDC dari parameter input AC yang sama dan membawa nomor bagian yang sama.

Revisi "-B" menyelaraskan PSM dengan amplifier αiSV-B dan αiSP-B generasi B, menggabungkan revisi perangkat keras yang sesuai dengan protokol interkoneksi dan komunikasi amplifier tersebut.

Ketika mesin dilengkapi dengan penguat αiSV-B atau αiSP-B (sistem αi-B generasi saat ini), varian αiPS-7.5-B dari H008 adalah PSM yang benar.

Memasang αiPS-7.5 asli ke dalam sistem -B atau sebaliknya dapat menyebabkan alarm komunikasi atau sinyal PSM-to-amplifier yang tidak teratur.

Penyedia layanan yang berpengalaman dengan sistem Fanuc αi-B mempertahankan kemampuan untuk mengidentifikasi generasi mana yang secara fisik dipasang di mesin,baik dari tanda revisi perangkat keras internal atau dari dokumentasi konfigurasi mesin, dan dapat menyediakan generasi H008 yang sesuai sebagai pengganti.

9Kapasitas Bus.4kW

Output bus DC 9,4kW dapat mendukung kombinasi seperti: modul spindel αiSP-5,5 (spindel bernomor 5,5kW) ditambah dua sampai tiga modul servo αiSV pada arus ringan hingga sedang (misalnya, 1.25kW masing-masing untuk sumbu jarak menengah), atau spindle bertenaga tinggi (αiSP-7.5Konfigurasi yang melebihi permintaan puncak gabungan 9,4 kW membutuhkan αiPS-11 (A06B-6200-H011) pada tingkat kapasitas berikutnya.

9.4kW limit applies to simultaneous peak demand — a machine where the spindle and all axes never simultaneously reach their maximum loads will operate with a higher effective margin than the calculation suggests.

Dimensi PSM konservatif untuk beban puncak penuh secara bersamaan melindungi dari alarm AL-04 (DC link undervoltage) selama urutan produksi yang paling menuntut.

Pendinginan dengan dua kipas Detil manajemen termal

Pengaturan kipas ganda αiPS-7.5 memisahkan tugas pendingin internal dan eksternal.Penggemar internal (A90L-0001-0580#B) mengedarkan udara melalui komponen PCB kontrol dan pengoreksi di dalam kandang modul.

Penggemar eksternal (A90L-0001-0576) memaksa udara di atas sirip pemanas eksternal di mana transistor daya utama menghilangkan beban panas mereka.modul menghasilkan AL-02 ketika kipas internal berhenti dan AL-10 ketika kipas eksternal berhenti, terlepas dari apakah termal overload belum terjadi.

Pemantauan kesehatan kipas memberikan peringatan awal sebelum kerusakan termal terjadi ∙ fitur kritis pada 9.4kW di mana aliran daya berkelanjutan melalui transistor utama menghasilkan panas terus-menerus yang substansial.

Mengganti kipas pada siklus pemeliharaan yang dijadwalkan (sesuai dengan umur bantalan nominal kipas) mencegah penutupan darurat yang didorong alarm selama produksi.

FAQ

Q1: Apa perbedaan antara A06B-6200-H008 (αiPS-7.5) dan A06B-6115-H006 (PSMR-5.5i)?

A06B-6115-H006 berasal dari seri αi PSR sebelumnya (regenerasi resistor), menyediakan 9,4kW dari bus DC tetapi mengarahkan energi pengereman yang diregenerasi ke resistor debit eksternal.

A06B-6200-H008 berasal dari seri αiPS-B (regenerasi daya aktif), menyediakan output bus 9,4kW yang sama tetapi secara aktif mengembalikan energi pengereman ke jaringan listrik AC.αiPS-B adalah produk generasi berikutnya dengan efisiensi yang lebih tinggi dan tidak memerlukan unit resistor debit eksternal.

Keduanya tidak dapat ditukarkan ¢ mereka menggunakan sistem konektor bus yang berbeda dan skema distribusi 24V yang sesuai dengan generasi amplifier masing-masing.

T2: αiPS-7.5 dan αiPS-7.5-B berbagi nomor bagian yang sama bagaimana saya tahu versi mana yang ada di mesin saya?

Label depan modul atau tanda PCB internal biasanya menunjukkan revisi perangkat keras.

Dokumen listrik pembuat mesin atau BOM (bil bahan) akan menentukan apakah pemasangan asli adalah αiPS-7.5 atau αiPS-7.5-B. Jika dokumentasi ini tidak tersedia,penyedia layanan yang terlatih Fanuc dapat mengidentifikasi versi yang dipasang melalui pemeriksaan fisik modul.

Selalu sampaikan generasi mana yang Anda butuhkan saat mencari pengganti ∙ pemasok yang kompeten akan mengkonfirmasi revisi sebelum pengiriman.

T3: Apa peringkat pemutus sirkuit input yang diperlukan untuk A06B-6200-H008?

Dengan input nominal 33A pada 200V pada tiga fase, pemutus sirkuit cabang AC harus diberi rating di atas 33A untuk menghindari gangguan saat PSM start inrush dan operasi normal.Panduan pemasangan Fanuc biasanya merekomendasikan 1.25 sampai 1,5 kali arus masuk nominal sebagai rating pemutus minimum, memberikan minimum 4150A untuk αiPS-7.5.

Jenis pemutus yang tepat, kapasitas pemutus, dan karakteristik perjalanan termomagnetik atau elektronik harus sesuai dengan kode listrik lokal instalasi.Berkoordinasi dengan dokumen spesifikasi listrik pembuat mesin untuk pemilihan pemutus asli.

T4: Bisakah A06B-6200-H008 menggerakkan konfigurasi mesin yang sebelumnya menggunakan A06B-6110-H008 (αi PS-7.5)?

A06B-6110-H008 dan A06B-6200-H008 keduanya menyediakan 9,4kW dari bus 283 ′′ 339VDC. Namun, mereka melayani generasi amplifier yang berbeda:Seri A06B-6110 dirancang untuk ampli servo αi generasi pertama (seri A06B-6114 SVM), sementara seri A06B-6200 dirancang untuk generasi αi-B (seri A06B-6220/6221 SVM-B).

Hardware konektor bus dan distribusi 24V berbeda antara generasi.Penggantian PSM generasi -B dalam mesin dengan amplifier αi generasi pertama bukanlah konfigurasi yang didukung.

T5: Apa urutan diagnostik yang benar ketika A06B-6200-H008 menunjukkan AL-04 (DC bus undervoltage)?

AL-04 menunjukkan tegangan bus DC telah turun di bawah ambang minimum.

Mulailah dengan memeriksa input AC tiga fase: mengukur tegangan setiap fase untuk memastikan ketiga fase ada dan seimbang.Memverifikasi bahwa reaktor saluran AC (jika dipasang) utuh dan koneksi yang aman.

Jika catu daya AC tampak sehat, periksa muatan kondensator bus DC dengan mengamati status LED modul.Jika urutan pra-pengisian (AL-05) sebelumnya telah tercatat alarm, sirkuit pra-muatan atau kondensator bus DC mungkin telah terdegradasi dan memerlukan pemeriksaan spesialis.

Jangan berulang kali melakukan siklus daya untuk membersihkan AL-04 tanpa terlebih dahulu memverifikasi kondisi catu daya AC.
