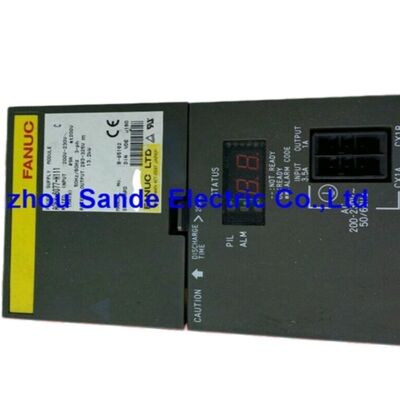

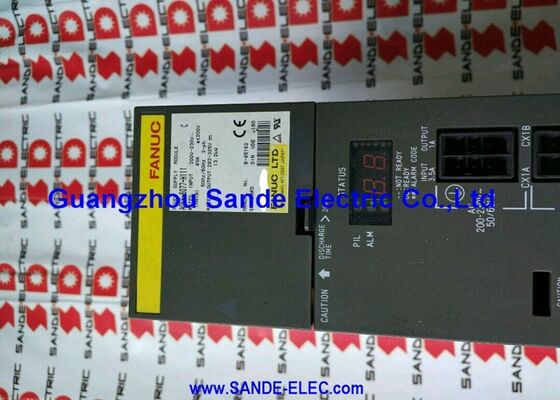

Modul Penguat Servo Fanuc A06B-6200-H026 A06B6200H026 A06B-6200-H026

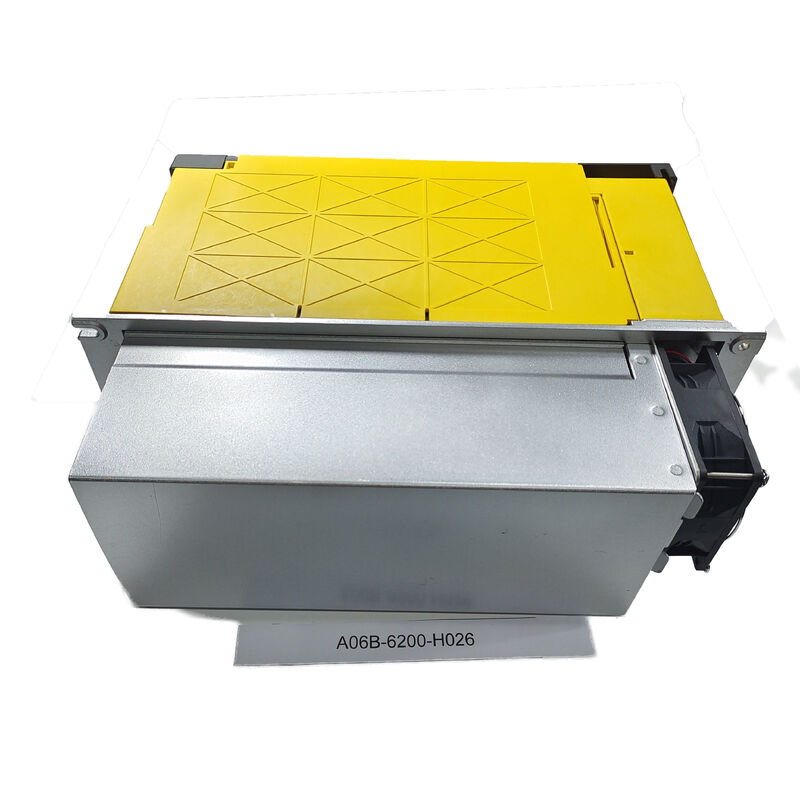

Fanuc A06B-6200-H026 ∙ αiPS-26-B Power Supply Module ∙ 200 ∙ 240VAC / 108A Input, 283 ∙ 339VDC / 31kW Output, Regenerasi Daya, Seri αi-B

Gambaran umum

PeraturanFanuc A06B-6200-H026adalah αiPS-26, modul standar berkapasitas tertinggi dalam seri catu daya Fanuc A06B-6200 αiPS-B, mengubah tiga fase 200 ‰ 240VAC pada 108A menjadi bus 283 ‰ 339VDC pada output nominal 31kW.

Sebagai entri terbesar dalam keluarga catu daya αiPS-B (seri B) sebelum melangkah ke seri A06B-6202 tingkat atas, the aiPS-26 is specified for machine tool installations with heavy combined servo and spindle amplifier demand — large machining centres with multiple mid-to-heavy servo axes and a significant spindle drive, di mana total permintaan bus DC puncak bersamaan mendekati atau mencapai kapasitas 31kW.

Penunjukan "B" dalam nama seri αiPS-B adalah signifikan: the A06B-6200 series represents the current-generation αi power supply platform used alongside the αiSV-B servo modules (A06B-6220/6221 SVM series) and αiSP-B spindle modules (A06B-6220/6222 SPM series).

Ini adalah arsitektur generasi berikutnya dari modul αi seri A06B-6110/6115 PSM sebelumnya,dengan efisiensi yang lebih baik dan profil fisik yang lebih kompak yang terintegrasi dengan kemasan yang lebih ketat dari sistem rel amplifier seri B.

Regenerasi daya aktif adalah fitur yang paling penting dari αiPS-26.

Selama perlambatan motor ketika sumbu servo melambat dari kecepatan lintas yang cepat, atau ketika spindle rem dari RPM tinggi motor bertindak sebagai generator, memberi makan energi kembali ke bus DC.

Tahap konverter bidirectional αiPS-26 secara aktif mengkonversi energi regenerasi DC ini kembali ke AC tiga fase dan mengembalikannya ke jaringan listrik pabrik,mengurangi konsumsi energi bersih mesin dibandingkan dengan desain regenerasi berbasis resistor yang menghilangkan energi ini sebagai panas.

Spesifikasi Utama

31kW Bus Kapasitas Mesin konfigurasi ukuran

Output bus DC 31kW menentukan kombinasi modul amplifier αiSV-B dan αiSP-B mana yang dapat didukung secara bersamaan.Memilih αiPS-26 membutuhkan perhitungan permintaan puncak bersamaan dari semua amplifier yang terhubung.

Konfigurasi pusat pemesinan tugas berat yang khas mungkin mencakup modul spindle αiSP 22kW (αiSP-22) yang menarik mungkin 17kW dalam kondisi pemotongan, plus three to five αiSV servo axes drawing a combined 8–12kW at simultaneous peak — a total that approaches 30kW and makes the αiPS-26 the minimum PSM that handles this configuration without DC bus undervoltage alarms during the most demanding simultaneous motion and cutting sequences.

Output tegangan rendah 24VDC mendistribusikan daya kontrol ke semua modul amplifier αiSV-B dan αiSP-B yang terhubung, menghilangkan kebutuhan akan catu daya 24V terpisah untuk tumpukan drive.Distribusi 24V terintegrasi ini adalah fitur dari arsitektur seri αiPS-B dan menyederhanakan kabel kabinet dibandingkan dengan desain PSM sebelumnya.

Regenerasi Tenaga Aktif Efisiensi Energi dalam Produksi

Perbedaan antara regenerasi aktif (seperti dalam αiPS-26) dan regenerasi berbasis resistor (seperti dalam seri αiPSR) paling terlihat pada mesin dengan siklus tinggi, operasi kecepatan tinggi.

Sebuah pusat pengolahan yang memproduksi bagian kecil dengan kecepatan siklus tinggipercepatan dan perlambatan spindle yang sering menghasilkan energi regenerasi yang substansial per jam produksi.

Dalam sistem regenerasi resistor, semua energi ini menjadi panas limbah di resistor debit dan dalam sistem pendinginan kabinet.

Untuk lingkungan produksi volume tinggi yang berjalan dua atau tiga shift setiap hari,penghematan energi dari regenerasi aktif dapat secara signifikan mengurangi biaya operasi mesin per bagian selama masa produksi.

The AC reactor (A81L-0001-0186) recommended for use with the αiPS-26 provides input line harmonics filtering — important for facilities with other sensitive power electronics on the same distribution branch.

FAQ

T1: Kode alarm apa yang paling penting pada A06B-6200-H026?

AL-01 (PS overcurrent) menunjukkan kesalahan pada tahap konversi daya utama power off immediately.

AL-02 (kegagalan ventilator internal) dan AL-10 (kegagalan ventilator eksternal) memerlukan pemeriksaan dan penggantian ventilator segera; operasi berkelanjutan dengan pendinginan yang gagal menyebabkan AL-03 (overload / overheat).AL-04 (voltase low DC link) menunjukkan masalah pasokan input AC ¢ periksa semua tiga fase untuk kehadiran tegangan dan fase seimbang; AL-14 (fase terbuka) secara khusus menunjukkan fase input yang hilang.

AL-07 (over voltage DC link) selama perlambatan motor dapat menunjukkan bahwa tahap regenerasi telah rusak.AL-A2 (kesalahan komunikasi) menunjukkan masalah dalam komunikasi serial antara PSM dan modul amplifier pertama yang terhubung.

T2: Apa reaktor AC yang ditentukan untuk A06B-6200-H026, dan apakah itu wajib?

Reaktor jalur AC A81L-0001-0186 ditentukan oleh Fanuc untuk digunakan dengan αiPS-26.Ini membatasi arus harmonis yang dimasukkan kembali ke catu daya AC selama regenerasi aktif dan menekan lonjakan arus masukan selama pengisian daya awal kondensator bus DC.

Dalam fasilitas dengan standar kualitas daya yang ketat atau di mana beberapa drive berbagi transformer sekunder yang sama,reaktor membantu mencegah gangguan antara impuls regenerasi αiPS-26 dan peralatan sensitif lainnya.

Menyingkirkannya dapat menyebabkan alarm AL-01 (overcurrent) pada power-up atau gangguan pemutus sirkuit hulu selama kejadian decelerasi.

P3: A06B-6200-H026 memiliki kipas pendingin internal dan eksternal ∙ apa yang terjadi jika hanya satu yang gagal?

Penggemar internal (A90L-0001-0581) mendinginkan elektronik kontrol dan tahap rectifier; kegagalannya menghasilkan AL-02.;Kegagalannya menghasilkan AL-10.

Baik alarm membutuhkan perhatian segera pada kapasitas input 31kW, beban termal pada tahap daya yang besar.

Jika hanya muncul AL-10 (ventilator eksternal), unit dapat terus beroperasi sebentar sementara AL-02 (ventilator internal) tidak ada,tapi operasi berkelanjutan tanpa kipas eksternal menyebabkan penumpukan panas yang cepat di transistor konverter utamaMengganti kedua kipas sebagai satu set selama setiap perawatan yang dijadwalkan untuk menghindari kegagalan berurutan.

T4: Dapatkah A06B-6200-H026 digunakan dengan amplifier seri αi yang lebih tua (A06B-6114, A06B-6117)?

Seri A06B-6200 αiPS-B dirancang khusus untuk amplifier seri αiSV-B (dan αiSP-B) yang digunakan dengan kontrol generasi 30i/31i/32i.

Penguat seri αi sebelumnya (A06B-6114 SVM untuk kontrol 0i/16i/18i) menggunakan seri A06B-6110 atau A06B-6115 PSM.

Sementara rentang tegangan bus DC (283 ¢ 339V) adalah sama di seluruh generasi PSM ini,perangkat keras konektor bus dan skema distribusi daya kontrol 24V berbeda antara αiPS-B dan seri αi PS sebelumnya.

Jangan mencampur modul αiPS-B dengan amplifier αi-series tanpa memverifikasi kompatibilitas perangkat keras dan konektor.

Q5: Bagaimana ukuran PSM dihitung untuk mesin yang menggunakan A06B-6200-H026?

Jumlah permintaan daya bus DC bersamaan puncak dari semua modul SVM dan SPM yang terhubung. Untuk modul servo, gunakan input nominal masing-masing modul kW pada beban penuh. Untuk modul spindle,menggunakan motor 30 menit daya nominal sebagai permintaan spindle puncak.

Kapasitas 31kW αiPS-26 harus melebihi jumlah ini dengan margin. Panduan konfigurasi sistem Fanuc merekomendasikan kapasitas PSM melebihi permintaan puncak yang dihitung.

Jika jumlahnya mendekati atau melebihi 31kW, PSM yang lebih besar (atau level-up αiPS-B seri A06B-6202-H026, juga 31kW dengan kinerja yang ditingkatkan) harus dipertimbangkan.

Jangan pernah meremehkan PSM DC bus alarm undervoltage di bawah beban adalah konsekuensi langsung.
