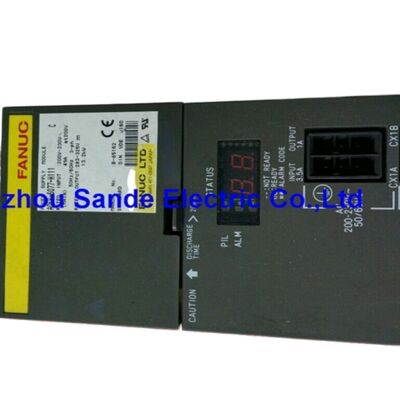

Modul Penguat Servo Fanuc A06B-6220-H026#H600 A06B6220H026#H600 A06B-6220-H026#H600

Fanuc A06B-6220-H026#H600 | αi-B Modul Penguat Spindel — AiSP-26, Input 283–339V / 105A, Output 128A / 240V, Penggerak Spindel CNC Seri αi

Gambaran Umum

Modul penguat spindel AiSP-26 Fanuc A06B-6220-H026#H600 adalah bagian dari seri spindel αi-B Fanuc, yang memberikan output terukur 128A dari bus DC 283–339V pada input 105A.Sebagai bagian dari generasi produk αi-B, modul ini merupakan evolusi signifikan dari modul SPM seri alpha sebelumnya: profil fisik lebih tipis, manajemen termal yang ditingkatkan, dan kompatibilitas dengan kontrol CNC seri αi Fanuc yang menjadi andalan instalasi pusat permesinan berkinerja tinggi modern.Angka "26" dalam penamaan AiSP-26 mengacu pada kelas daya motor spindel yang dirancang untuk modul ini — motor spindel αi kelas 26kW yang digunakan pada pusat permesinan besar, sistem permesinan berkecepatan tinggi, dan pusat pembubutan berat di mana daya spindel pada laju penghilangan material maksimum memerlukan output 26kW yang berkelanjutan dari penggerak spindel.

Dengan output terukur 128A, AiSP-26 memiliki kapasitas arus untuk mempertahankan torsi kontinu penuh motor pada titik daya terukurnya, dengan ruang untuk arus puncak durasi pendek selama akselerasi spindel.

Akhiran #H600 mengidentifikasi ini sebagai varian seri input 200V standar dari AiSP-26.

Seri αi-B Fanuc tersedia dalam varian input 200V dan 400V — penamaan #H600 menempatkan modul ini dalam kategori 200V (bus DC 283–339V), sesuai untuk mesin yang terhubung ke infrastruktur AC tiga fasa standar 200–240V tanpa transformator step-up yang akan dibutuhkan oleh penggerak spindel 400V di lokasi tegangan standar.

Spesifikasi Utama

Parameter

Nilai

Kedalaman fisik modul αi-B yang berkurang memungkinkan pengemasan kabinet yang lebih rapat ketika beberapa modul penguat dipasang berdampingan.

Algoritma kontrol spindel pada platform αi-B menggabungkan kemajuan kontrol HRV (High Response Vector) yang disempurnakan selama beberapa generasi.

Untuk AiSP-26 yang menggerakkan motor spindel kelas 26kW, ini berarti respons torsi yang cepat selama transien beban spindel — ketika alat potong bersentuhan dengan zona material keras atau ketika spindel harus menyesuaikan kecepatan dengan cepat untuk mempertahankan kecepatan permukaan konstan — dan regulasi torsi yang akurat yang menentukan konsistensi hasil akhir permukaan yang dimesin.

Arsitektur diagnostik seri αi-B yang ditingkatkan berarti kode alarm yang lebih granular dan respons alarm yang lebih cepat dibandingkan dengan generasi lama, mengurangi waktu antara kejadian kesalahan dan identifikasi oleh operator CNC.

Modul menampilkan status alarm pada indikator LED-nya, sementara tampilan alarm CNC memberikan kode alarm lengkap dan deskripsinya.

Fungsi Spindel — Kontur Cs, Rigid Tapping, Sinkronisasi

Antarmuka Tipe B AiSP-26 (standar untuk modul αi-B) memungkinkan rangkaian lengkap fungsi spindel canggih yang diandalkan oleh pusat permesinan CNC dan pusat pembubutan modern. Kontrol kontur Cs menggunakan spindel sebagai sumbu posisi putar — pada pusat pembubutan, ini memungkinkan operasi penggilingan, pengeboran, dan threading pada permukaan kerja dan keliling tanpa mekanisme pengindeksan terpisah.

Rigid tapping menyinkronkan posisi sudut spindel dengan kemajuan linier sumbu Z melalui setiap pitch ulir, menghilangkan chuck mengambang dan memungkinkan tapping berkecepatan tinggi dengan kualitas ulir yang tidak dapat ditandingi oleh sistem mengambang.

Sinkronisasi spindel mengoordinasikan dua spindel pada mesin bubut ganda, mencocokkan kecepatan sudut dan posisinya selama perpindahan benda kerja dari spindel utama ke spindel sekunder.

Dengan kapasitas output 128A, AiSP-26 mempertahankan operasi spindel mode servo ini — yang menuntut bandwidth kontrol arus lebih tinggi daripada regulasi kecepatan sederhana — tanpa masalah ruang torsi yang muncul ketika penggerak spindel yang ukurannya tidak sesuai digunakan untuk kontur Cs pada kecepatan rendah.

FAQ

Q1: Motor spindel αi apa yang cocok dengan peringkat arus AiSP-26?

Output terukur 128A sesuai dengan motor spindel seri αi dalam kisaran daya kontinu 22–26kW, khususnya motor kelas αi22/12000 dan αi26 yang digunakan pada pusat permesinan besar dan pusat pembubutan.

Model motor spesifik menentukan konfigurasi parameter yang dimuat ke dalam modul — arus terukur, jenis sensor kecepatan, dan koefisien kontrol semuanya adalah parameter spesifik motor yang harus diatur dengan benar sebelum spindel dapat beroperasi.

Q2: Apa yang membedakan akhiran #H600 dari varian akhiran lainnya?

Akhiran #H600 mengidentifikasi modul seri input 200V standar, yang dirancang untuk tegangan bus DC dalam kisaran 283–339V yang dihasilkan oleh PSM seri αi 200V standar. Varian akhiran lain seperti #H580 mengidentifikasi seri tegangan tinggi 400V (beroperasi dari bus DC 565–679V).

Kedua seri tidak dapat dipertukarkan — tahap konversi daya, peringkat tegangan transistor, dan tegangan output motor berbeda antara modul input 200V dan 400V. Selalu verifikasi jenis PSM dan infrastruktur daya mesin sebelum memesan penggantian modul spindel.

Q3: Seri αi-B menggunakan "profil lebih tipis" — bagaimana perbandingannya secara fisik dengan modul spindel alpha A06B-6088 yang lebih lama?

Modul spindel αi-B secara signifikan lebih ramping dalam kedalaman dibandingkan modul SPM alpha generasi pertama A06B-6088, memungkinkan lebih banyak modul per satuan panjang rel kabinet.

Seri αi-B juga menggunakan sistem koneksi bus dan standar konektor yang berbeda dari seri alpha yang lebih lama — kedua seri tidak dapat dipertukarkan secara fisik di rel penggerak yang sama.

Mesin yang ditingkatkan dari alpha ke αi-B memerlukan penggantian PSM dan berpotensi perangkat keras pemasangan rel penggerak, selain modul spindel dan servo.

Q4: Kontrol CNC apa yang kompatibel dengan A06B-6020-H026#H600?

Modul spindel seri αi-B berkomunikasi melalui antarmuka serial spindel seri αi, kompatibel dengan seri kontrol FANUC 30i/300is/300i, 31i/310is/310i (A5 dan standar), dan 32i/320is/320i, serta kontrol 15i, 16i, 18i, dan 21i sebelumnya yang dilengkapi dengan konfigurasi penggerak seri αi.

Revisi firmware spesifik dan set opsi perangkat lunak CNC menentukan jangkauan penuh fungsi spindel yang tersedia — konfirmasikan spesifikasi antarmuka spindel CNC target terhadap dokumentasi penguat spindel seri αi-B sebelum pemasangan.

Q5: Apa penyebab kesalahan yang paling mungkin terjadi pada AiSP-26 dalam layanan produksi?

Kerusakan isolasi motor spindel yang menyebabkan arus hubung singkat ke tahap output adalah skenario kesalahan mendadak yang paling umum — selalu uji isolasi belitan motor ke pentanahan pelindung (dapat diterima: beberapa ratus megaohm atau lebih tinggi) sebelum menyimpulkan modul telah rusak.

Kegagalan kipas pendingin yang menyebabkan beban berlebih termal adalah kesalahan terkait perawatan yang paling umum; baik kipas elektronik internal maupun kipas heatsink eksternal harus diverifikasi beroperasi selama pemeriksaan rutin.

Penuaan komponen papan kontrol selama bertahun-tahun layanan dapat menghasilkan kesalahan sumbu Cs atau rigid tapping intermiten yang tidak muncul sebagai alarm keras — kesalahan intermiten ini biasanya memerlukan perbaikan daripada penyesuaian parameter.
