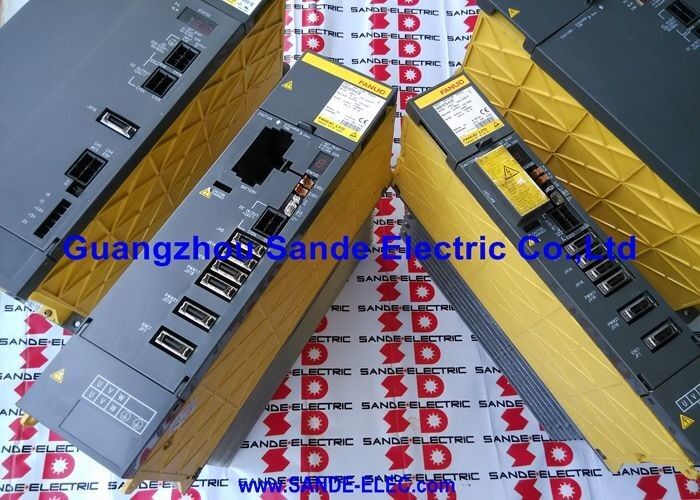

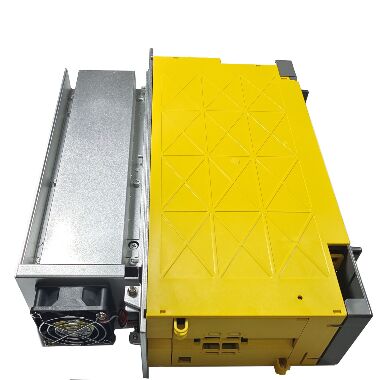

A06B-6200-H055 Modul Catu Daya Fanuc A06B6200H055 FANUC AO6B-62OO-HO55

FANUC A06B-6200-H055 | Modul Catu Daya Alpha i aiPS-55 — Input AC 200–240V / Output DC 283–339V / Regeneratif

Yayasan Bus DC untuk Lemari Drive Multi-Axis Alpha i

A06B-6200-H055 adalah aiPS-55 — Modul Catu Daya Alpha i berkapasitas besar yang mengubah AC tiga fase masuk menjadi bus DC teregulasi yang menyalurkan semua modul penguat servo Alpha i (αiSVM) dan modul penguat spindel (αiSPM) yang terhubung secara bersamaan. Ini adalah sumber daya bersama untuk seluruh kabinet penggerak, bukan penggerak sumbu tunggal.

Pada output bus 283–339V DC dari input 200–240V AC, aiPS-55 menyalurkan voltase bus yang diatur dalam kisaran tepat yang dibutuhkan modul penggerak Alpha i untuk pengoperasian yang benar. Batas bawah 283V mempertahankan ruang kepala bus DC yang cukup untuk kontrol motor penuh pada tegangan listrik minimum (-10%); batas atas 339V mencerminkan keluaran yang diatur pada masukan nominal.

Seri A06B-6200 adalah mitra generasi Alpha i dari keluarga A06B-6087/6088 PSM sebelumnya. Jika A06B-6087-H137 PSM-37 menyediakan 43 kW pada 283–325V dari input 200–230V AC, aiPS-55 di seri A06B-6200 menyediakan kapasitas lebih tinggi dengan rentang input 200–240V AC yang lebih luas pada generasi Alpha i.

Spesifikasi Utama

Kontrol Regeneratif — Energi Kembali ke Pasokan AC

AiPS-55 menggunakan kontrol regeneratif aktif. Selama perlambatan motor, energi kinetik mengalir kembali dari motor melalui modul SVM ke bus DC. Tahap regeneratif aiPS-55 mengembalikan energi ini ke pasokan listrik AC daripada membuangnya ke resistor pengereman. Untuk pusat permesinan dengan pergerakan sumbu inersia tinggi dan pembalikan arah yang sering terjadi, pemulihan energi mengurangi biaya pengoperasian dan beban termal kabinet.

Catatan Seleksi PSM

Rangkaian A06B-6200 mencakup beberapa peringkat output aiPS. Memilih modul yang tepat untuk konfigurasi hard disk tertentu memerlukan penghitungan gabungan permintaan berkelanjutan dari semua modul αiSVM dan αiSPM yang terhubung — bukan hanya peringkat puncaknya. AiPS berukuran kecil tersandung pada beban produksi yang berkelanjutan; terlalu besarnya biaya pemborosan tanpa manfaat fungsional.

Pertanyaan Umum

Q1: Apa peran A06B-6200-H055 di kabinet drive?

AiPS-55 adalah sumber daya bus DC bersama untuk semua modul drive Alpha i di kabinet. Ini mengubah AC tiga fase yang masuk menjadi bus DC teregulasi yang digunakan oleh setiap modul servo αiSVM dan modul spindel αiSPM yang terhubung. Ini bukan penggerak satu sumbu — ini adalah fondasi kekuatan yang menjadi sandaran seluruh kabinet penggerak.

Q2: Apa perbedaan antara A06B-6200-H055 dan keluarga A06B-6087/6088 PSM yang lebih lama?

Keluarga A06B-6200 adalah generasi Alpha i, dirancang untuk generasi i-Series CNC selanjutnya dan menerima rentang tegangan input yang lebih luas (200–240V AC) dengan rentang output bus DC yang lebih luas (283–339V). Seri A06B-6087/6088 adalah generasi Alpha sebelumnya dengan rentang input 200–230V AC yang lebih sempit dan output 283–325V DC. Mereka melayani peran arsitektur bus bersama yang sama tetapi disesuaikan dengan generasi CNC dan drive masing-masing.

Q3: AiPS-55 menunjukkan alarm tegangan berlebih bus tanpa terjadi pengereman regeneratif yang berat. Hal ini menunjukkan apa?

Tegangan berlebih bus pada beban normal tanpa perlambatan yang besar menunjukkan adanya kesalahan pada penyearah aktif atau tahap kontrol regeneratif di dalam PSM — IGBT atau sirkuit kontrol tidak lagi mengatur bus dengan benar. Jangan mengatur ulang dan melanjutkan pengoperasian — kenaikan tegangan bus yang tidak terkendali dapat merusak modul SVM dan SPM yang terhubung. PSM memerlukan servis atau penggantian.

Q4: Apakah penggantian A06B-6200-H055 memerlukan perubahan parameter CNC?

Tidak. PSM tidak menyimpan parameter CNC. Setelah penggantian fisik, pulihkan daya dan verifikasi tegangan bus DC yang benar pada modul penggerak yang terhubung sebelum mengaktifkan sumbu. Periksa semua sambungan daya dan pastikan tautan komunikasi serat atau digital dari CNC ke rantai penggerak masih utuh sebelum menjalankan produksi.

Q5: Bagaimana cara memilih kapasitas aiPS yang benar untuk mesin tertentu?

Jumlahkan permintaan berkelanjutan saat ini dari semua modul αiSVM dan αiSPM yang terhubung berdasarkan siklus tugas khas alat berat. Jumlah ini menentukan rating PSM minimum yang dibutuhkan. AiPS-55 memberikan ruang tambahan untuk permintaan puncak gabungan selama akselerasi sumbu simultan, namun peringkat berkelanjutan menentukan apakah PSM akan menopang beban produksi tanpa tersandung. PSM berukuran besar aman tetapi tidak diperlukan; kesalahan PSM berukuran kecil di bawah beban berkelanjutan.
