digunakan Fanuc A02B-0280-B502 Servo Driver dalam kondisi baik A02B-0280-B502

Fanuc A02B-0280-B502 ∙ Seri 0i-MA CNC Control Unit ∙ Pusat Pengendalian Mesin, Multi-Axis, Interpolasi Linear & Circular, PMC, RS-232C

Gambaran umum

PeraturanFanuc A02B-0280-B502adalah unit kontrol CNC terintegrasi untuk Fanuc Series 0i Model A platform pusat pemesinan salah satu sistem kontrol CNC yang paling banyak digunakan dalam sejarah pemesinan industri.

Seri 0i adalah penawaran CNC mid-range Fanuc yang dirancang untuk membawa fungsionalitas hampir high-end (interpolasi multi-sumbu, tapping kaku, kompensasi alat,Logika tangga PMC) ke basis yang terpasang yang paling luas mungkin dari mesin alat pada titik biaya yang kompetitif.

Varian MA secara khusus mencakup aplikasi pusat mesin penggilingan vertikal dan horizontal, kontur multi-sumbu, dan pusat mesin dengan sistem perubahan alat otomatis.

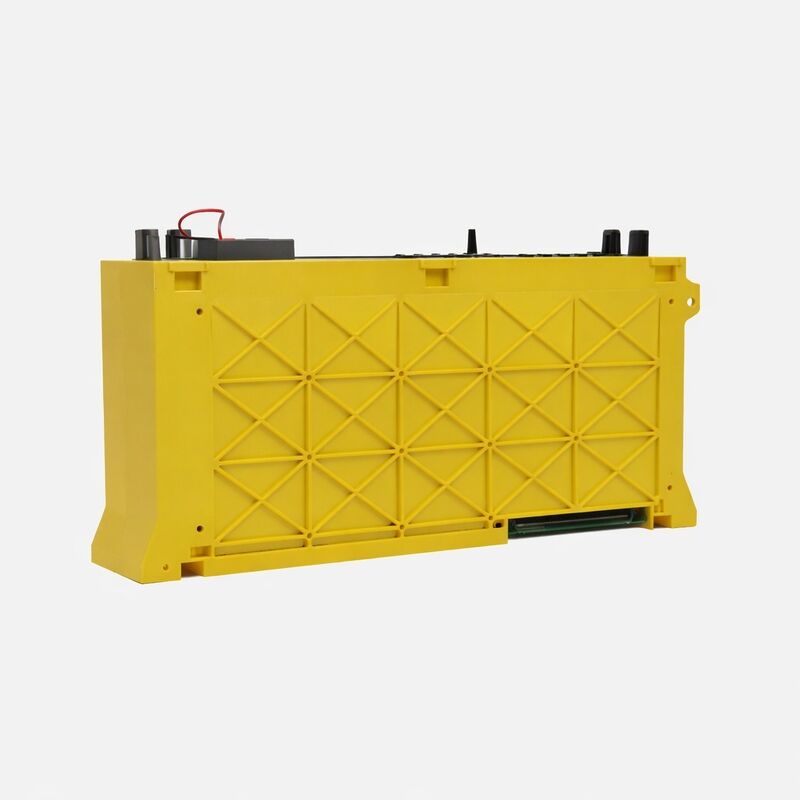

Sebagai unit kontrol CNC lengkap, A02B-0280-B502 mengintegrasikan CPU, ROM, RAM, sirkuit antarmuka LCD / MDI, bus ekspansi I / O, dan antarmuka komunikasi servo ke dalam satu perakitan panel belakang.

Di lapangan, unit ini berada di belakang panel operator mesin, terhubung ke drive servo sumbu mesin, drive spindle, modul I / O PMC, dan kabel antarmuka panel operator.

Kontrol mengelola siklus gerak lengkap dari eksekusi program G-code melalui penutupan lingkaran posisi pada semua sumbu yang dikendalikan.

The 0280 series within the A02B product family corresponds to the first-generation 0i Model A hardware platform — the generation that introduced Fanuc's transition from the older Series 0 and Series 15 architecture to the compactMesin yang dibangun di atas A02B-0280-B502 termasuk pusat pemesinan dari akhir 1990-an hingga awal 2000-an dari pembuat termasuk Mazak, Mori Seiki, Makino, Okuma, Doosan,dan berbagai pembuat mesin Taiwan dan Korea yang mengadopsi platform 0i sebagai CNC standar mereka.

Spesifikasi Utama

Seri 0i-MA CNC Pusat Mesin di Generasi 0i

"0i" dalam nama keluarga produk Fanuc mengidentifikasi generasi kontrol yang menggantikan Seri 0 sebelumnya (0-MA, 0-MC,0-TA) dan disambung ke platform 0i-D dan 0i-F modern yang masih diproduksi saat iniModel A mengidentifikasi generasi perangkat keras pertama dalam seri 0i, sementara MA menentukan varian pusat pemesinan sebagai lawan dari TA (membalik) atau FA (mesin transfer).

Dalam praktiknya, Seri 0i-MA memberikan fitur pemrograman dan operasional yang dibutuhkan pengguna pusat pemesinan pada zamannya:Pemrograman kode G yang kompatibel dengan program bagian Fanuc Seri 0 dan Seri 15 sebelumnya (program yang ada berjalan tanpa modifikasi), siklus pengeboran dan penggilingan kaleng, kompensasi jari-jari alat, sistem koordinat kerja (G54 G59), pengukuran panjang pemotong, dan pengetikan kaku standar.

PMC (pengendali mesin yang dapat diprogram) menangani logika I / O mesin ¢ urutan penukar alat, penjepit palet, kontrol pendingin, kunci pintu ¢ secara terpisah dari kontrol gerak CNC,dalam arsitektur dua prosesor yang menjaga pemrosesan logika mesin independen dari loop kontrol servo CNC.

Arsitektur CNC ¢ Kontrol Terintegrasi di Balik Panel

A02B-0280-B502 adalah unit back-panel yang dipasang di belakang layar operator dan keyboard.antarmuka servo poros, prosesor PMC, memori untuk program bagian dan parameter, dan antarmuka komunikasi.

Layar operator (LCD), keyboard MDI, dan tombol operator mesin adalah komponen terpisah yang terhubung ke unit B502 melalui kabel antarmuka standar.

Arsitektur modular ini menampilkan terpisah dari perangkat keras kontrol merupakan fitur serviceability penting: layar atau keyboard yang gagal tidak memerlukan seluruh unit CNC untuk diganti,dan sebaliknya.

Dalam prakteknya, komponen yang paling rentan terhadap kegagalan pada mesin lama adalah catu daya dalam unit kontrol,diikuti oleh kerusakan data RAM yang didukung baterai (membuat parameter dan bagian program hilang ketika baterai cadangan habis), dan akhirnya degradasi layar LCD.

Unit kontrol B502 itu sendiri umumnya kuat di lingkungan kabinet yang bersih.

RS-232C dan I/O Program

Komunikasi serial RS-232C adalah antarmuka standar untuk transfer program bagian pada mesin yang menggunakan A02B-0280-B502. Program dimuat dari PC, pengontrol DNC atau perangkat penyimpanan melalui RS-232C,diedit pada MDI, dan dieksekusi dari memori internal kontrol.

Antarmuka RS-232C juga mendukung data cadangan

Untuk mesin di lingkungan di mana komunikasi RS-232C diperlukan untuk operasi DNC produksi,konfigurasi antarmuka A02B-0280-B502 harus sesuai dengan parameter komunikasi sistem DNC.

FAQ

T1: Apa perbedaan antara A02B-0280-B502 dan varian B502 lainnya dalam keluarga A02B-0280?

Dalam seri produk A02B-0280, nomor akhiran B5xx yang berbeda mengidentifikasi kombinasi yang berbeda dari jumlah sumbu, konfigurasi spindle, dan opsi perangkat keras.

B502 adalah konfigurasi pabrik tertentu kapasitas sumbu yang tepat, ukuran memori, dan pilihan yang ditetapkan untuk konfigurasi ini didefinisikan oleh spesifikasi build Fanuc untuk kode B502.Saat mengganti unit yang rusak, penggantian harus sesuai dengan nomor bagian lengkap (B502) dan bukan akhiran serupa,karena konfigurasi B5xx yang berbeda membawa perangkat keras yang berbeda yang mungkin tidak kompatibel drop-in meskipun prefiks seri A02B-0280 yang sama.

T2: Apa yang terjadi pada program dan parameter bagian ketika baterai cadangan gagal?

A02B-0280-B502 menggunakan baterai lithium untuk memelihara memori SRAM yang menyimpan program bagian, parameter, offset alat, dan data PMC ketika kontrol dimatikan.Ketika tegangan baterai turun di bawah ambang minimum, sebuah alarm muncul di panel CNC (biasanya alarm BAT atau peringatan low battery).

Jika baterai benar-benar habis sebelum diganti, semua data yang didukung baterai akan hilang. Parameter harus diisi ulang dari cadangan, dan program bagian harus dimasukkan kembali atau ditransfer kembali.Penggantian baterai tahunan adalah praktik pemeliharaan standar untuk kontrol seri 0i dalam penggunaan produksi berkelanjutan.

T3: Apakah A02B-0280-B502 kompatibel dengan servo drive seri alpha?

Seri 0i Model A dirancang selama periode transisi dari seri S ke seri alpha servo drive.

Platform A02B-0280 mendukung drive seri S (digunakan dalam instalasi sebelumnya) dan ampli servo seri alpha awal, tergantung pada konfigurasi pembuat mesin.

Jenis antarmuka servo tertentu yang dikonfigurasi pada unit B502 menentukan generasi drive mana yang didukung.

Saat mengganti unit kontrol, unit pengganti harus sesuai dengan tipe antarmuka servo yang digunakan dalam sistem penggerak mesin yang ada.Konfirmasi ini dari dokumentasi pembuat mesin atau konfigurasi internal unit kontrol yang ada.

T4: Dapatkah seri 0 dan seri 15 bagian program berjalan pada 0i-MA tanpa modifikasi?

Fanuc merancang seri 0i untuk menjaga kompatibilitas pemrograman dengan seri sebelumnya 0 dan seri 15 bagian program,yang merupakan persyaratan desain utama mengingat basis besar dipasang mesin dengan perpustakaan program bagian yang ada.

Program G-code standar yang menggunakan perintah siklus linier, melingkar, dan kaleng berjalan tanpa modifikasi.Beberapa fungsi lanjutan khusus untuk seri 15 yang tidak tersedia di 0i mungkin memerlukan adaptasi kecil, tapi program pemesinan rutin ditransfer langsung.

Kompatibilitas ini adalah titik jual kunci untuk peningkatan mesin selama periode pengenalan 0i.

T5: Apa yang terlibat dalam mengganti unit kontrol A02B-0280-B502 di mesin?

Penggantian melibatkan:

(1) mencadangkan semua data parameter, tangga PMC, program bagian, dan pergeseran alat dari kontrol yang ada ke perangkat eksternal sebelum matikan;

(2) mengeluarkan unit yang ada dari pemasangan panel belakang, memutuskan kabel antarmuka servo, kabel modul I/O, kabel panel operator, dan catu daya;

(3) memasang unit pengganti dan menghubungkan kembali semua kabel;

(4) memulihkan semua data cadangan ke unit pengganti;

(5) memverifikasi posisi referensi poros, parameter servo, dan operasi I/O PMC sebelum mengembalikan mesin ke produksi.Proses memerlukan keakraban dengan Fanuc 0i-A struktur parameter restorasi parameter yang salah dapat mencegah mesin dari fungsi yang benar.
