Fanuc Servo Amplifier A06B-6058-H334 A06B6058H334

FANUC A06B-6058-H334 ∙ 3-Axis AC Digital Servo Amplifier ∙ 0S/5S/10S, S-Series, PWM Control Card, FANUC 0-B/0-C/15 Kompatibel

Gambaran umum

PeraturanFanuc A06B-6058-H334adalah unit servo amplifier digital AC tiga saluran dari platform drive seri S Fanuc sebuah modul tiga sumbu yang secara bersamaan mengontrol tiga sumbu servo, yang ditunjuk L, M, dan N,masing-masing mampu menggerakkan Fanuc AC servo motor di 0S, 5S, dan 10S rentang.

Sebagai amplifier seri S generasi ketiga, H334 membawa kartu kontrol servo A16B-1100-0330 PWM,pembaruan dari generasi seri S sebelumnya yang meningkatkan pemrosesan sinyal digital dan mendorong keandalan di lapangan.

Integrasi tiga sumbu dalam satu kandang adalah filosofi desain Fanuc untuk generasi drive ini:alih-alih tiga unit penggerak sumbu tunggal yang mengkonsumsi ruang rel terpisah dan membutuhkan tiga set sambungan bus dan kabel kesalahan yang terpisah, A06B-6058-H334 mengkonsolidasikan ketiga sumbu menjadi satu unit fisik.

Integrasi ini mengurangi jejak kabinet kontrol, kabel mesin disederhanakan,dan menstandarisasi servo drive untuk mesin penggilingan tiga sumbu dan pusat pengolahan yang merupakan aplikasi utama.

H334 cocok langsung ke mesin yang menjalankan FANUC 0-B, 0-C,dan sistem kontrol Seri 15 .

Sebuah basis yang besar dipasang mesin ini terus beroperasi dalam produksi di seluruh dunia,membuat A06B-6058-H334 sebagai suku cadang yang selalu diminati untuk operasi pemeliharaan dan perbaikan daripada keingintahuan sejarah.

Spesifikasi Utama

Arsitektur Digital S-Series ️ Komunikasi PWM ke CNC

The S-series amplifiers communicate with the CNC control via PWM (pulse-width modulation) interface — a digital protocol that transmits velocity commands and position feedback between the CNC and each drive channel.

Jalur komunikasi digital ini membedakan amplifier seri S dari drive perintah analog sebelumnya yang mendahului mereka dalam sejarah produk Fanuc.

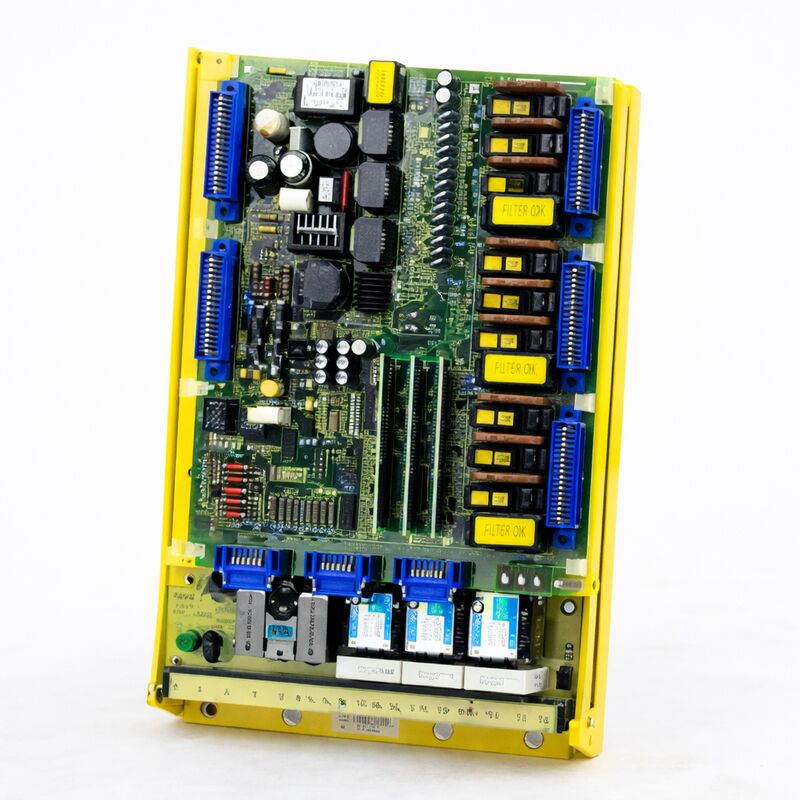

Pada A06B-6058-H334, kartu kontrol A16B-1100-0330 terletak di bagian atas unit dan mengelola komunikasi PWM digital, loop kontrol saat ini untuk semua tiga saluran sumbu,dan sirkuit pemantauan kesalahan.

Di bawahnya, papan daya A20B-1003-0864 menangani tahap switching tegangan tinggi, bus DC, dan sirkuit debit regeneratif untuk perakitan tiga sumbu.

Ketika kesalahan berkembang dalam drive kerja penyebab umum termasuk gagal transistor daya, kondensator elektrolitik terdegradasi, relay kontak keausan,dan korosi pada jejak PCB kesalahan biasanya terisolasi ke salah satu dari dua papan ini atau daya semikonduktor di tahap output.

Fasilitas perbaikan yang akrab dengan arsitektur H334 biasanya dapat mengembalikan drive ke kondisi kerja dengan mengatasi titik kegagalan khusus ini,Itulah sebabnya layanan perbaikan dan pembuatan ulang untuk A06B-6058-H334 tetap layak secara komersial beberapa dekade setelah unit berakhir produksi.

0S / 5S / 10S Range Motor

Penghargaan H334 mengidentifikasi kombinasi ukuran motor tertentu yang dikonfigurasi untuk drive: tiga saluran, masing-masing berukuran untuk rentang motor 0S / 5S / 10S. Dalam nomenklatur motor seri S Fanuc,Nomor mengidentifikasi torsi terus menerus 5S menghasilkan output yang lebih tinggi daripada 0S, dan 10S lebih tinggi lagi.

Untuk pusat pemesinan vertikal tiga sumbu di mana sumbu X, Y, dan Z masing-masing menggerakkan melalui mekanisme ledscrew dengan ukuran dan karakteristik gesekan yang berbeda,memiliki ketiga saluran dalam satu kandang sambil menggunakan keluarga motor yang sama menyederhanakan persediaan pemeliharaan secara signifikan.

Penunjukan saluran L, M, dan N sesuai dengan koneksi tiga sumbu pada drive.

Dalam pusat pengolahan standar, L biasanya menggerakkan satu sumbu, M satu detik, dan N yang ketigaZ) tergantung pada konfigurasi kabel pembuat mesin dan pengaturan parameter di CNC.

Kompatibilitas CNC FANUC 0-B, 0-C, Seri 15

Kontrol FANUC 0-B, 0-C, dan Seri 15 yang didukung oleh H334 adalah platform CNC utama Fanuc untuk alat mesin industri selama era produksi mereka.

Seri 0 menyediakan kontrol yang hemat biaya untuk mesin kecil dan menengah; Seri 15 menawarkan solusi kinerja yang lebih tinggi untuk aplikasi multi-sumbu dan kecepatan tinggi yang kompleks.

Kedua keluarga menggunakan antarmuka servo drive PWM yang sama yang diimplementasikan oleh H334, itulah sebabnya satu unit drive tunggal mencakup ketiga generasi kontrol.

Mesin yang menjalankan generasi kontrol ini termasuk pusat pengolahan vertikal dan horizontal, pusat pemutar dengan alat hidup, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling, mesin penggiling,dan peralatan produksi CNC khusus dari pembuat mesin termasuk Mori Seiki, Mazak, Okuma, dan Makino antara lain.

Status operasional mesin-mesin ini di lingkungan produksi di seluruh dunia adalah apa yang mendukung pasar sekunder untuk A06B-6058-H334.

FAQ

P1: Apa yang dimaksud dengan "generasi ketiga seri S", dan bagaimana bedanya dengan seri S sebelumnya?

Penguat servo digital seri S Fanuc berevolusi melalui beberapa generasi perangkat keras, masing-masing memperbarui kartu kontrol PWM, desain papan daya, dan pemrosesan sinyal.

Generasi ke-3 membawa kartu kontrol A16B-1100-0330, yang menampilkan kontrol arus digital yang ditingkatkan dibandingkan dengan varian A16B-1100-0310 dan A16B-1100-0320 sebelumnya.Kartu kontrol kemudian memberikan penolakan harmonik yang lebih baik dan bandwidth loop kecepatan yang lebih ketat.

Untuk keperluan pemeliharaan, generasi penting ketika sumber papan pengganti the A16B-1100-0330 tidak dapat ditukarkan dengan kartu kontrol seri S sebelumnya.

T2: Bisakah A06B-6058-H334 digunakan dengan motor di luar kisaran 0S/5S/10S?

H334 dikonfigurasi untuk model motor 0S, 5S, dan 10S. Menggunakan motor di luar kisaran ini seperti 20S atau 30S membutuhkan unit drive yang berbeda ukuran untuk output arus yang lebih tinggi yang dibutuhkan motor tersebut.

Mengoperasikan drive berukuran kecil dengan motor berukuran besar akan memicu perlindungan overcurrent saat motor dimulai atau di bawah beban.Selalu periksa nama model motor pada pelat nama motor sebelum memilih drive pengganti.

T3: Unit ini dihentikan ¢ dari mana unit pengganti berasal?

Unit A06B-6058-H334 yang direnovasi dan berlebih beredar di pasar suku cadang industri dari mesin yang dihentikan, persediaan yang berlebihan, dan pemasok perbaikan khusus.

Fanuc-certified repair centres and third-party electronics refurbishers offer both exchange units (where the customer's failed unit is rebuilt and returned or a refurbished unit is supplied in exchange) and outright surplus unitsSemua pemasok terkemuka unit uji pada Fanuc S-series rig uji dengan AC servo motor nyata sebelum pengiriman.

T4: Apa mode kegagalan yang paling umum dari A06B-6058-H334?

Kegagalan yang paling sering terjadi adalah: gagal transistor daya di satu atau lebih dari tiga saluran output (menampilkan sebagai sumbu overcurrent atau drive fault alarm),Kondensator elektrolitik terdegradasi atau terbuka pada papan daya (menampilkan perilaku sumbu yang tidak menentu atau kesalahan tegangan bus DC), kontak contactor magnetik yang usang (menampilkan sebagai kesalahan siap drive intermiten), dan korosi pada koneksi jejak PCB di lingkungan yang keras.

Keluar DAC kartu kontrol A16B-1100-0330 dan sirkuit antarmuka serat optik juga gagal dari waktu ke waktu di lingkungan dengan getaran tinggi atau siklus suhu.

T5: Apa kode alarm pada CNC menunjukkan masalah dengan A06B-6058-H334?

Pada kontrol FANUC 0-B/0-C dan Seri 15, servo alarm yang menunjuk ke drive seri S biasanya muncul sebagai kesalahan seri AL-400 (servo alarm) pada panel operator CNC.Kode khusus mengidentifikasi jenis kesalahan overcurrent (biasanya AL-401 atau AL-411 tergantung pada sumbu), overvoltage, DC link kesalahan, dan kesalahan komunikasi antara CNC dan drive.

Kode alarm menunjukkan saluran sumbu mana yang terpengaruh.

Sebelum mengganti drive, konfirmasi kesalahan adalah di drive dan bukan motor, kabel umpan balik, atau kartu antarmuka CNC dengan mengikuti prosedur diagnostik Fanuc: memeriksa isolasi motor,Memverifikasi kontinuitas umpan balik encoder, dan penugasan poros pertukaran jika memungkinkan untuk menentukan apakah kesalahan bergerak dengan drive atau tetap dengan kabel poros.
