Fanuc A06B-6064-H302 | Penggerak Spindel Digital AC — MDL 1.5 / 2 (Motor 1.5S/2S), Umpan Balik Serial, Seri A06B-6064, Kompatibel dengan FANUC 0-C/15/16/18/21

Gambaran Umum

The Fanuc A06B-6064-H302 adalah penggerak spindel digital AC dari keluarga penguat spindel serial A06B-6064 Fanuc, yang dikonfigurasi untuk MDL 1.5 dan 2 — kelas daya motor spindel terkecil dalam seri A06B-6064, khususnya model motor spindel AC Fanuc 1.5S dan 2S.

Motor-motor ini menempati ujung bawah rentang penggerak spindel A06B-6064: penggerak spindel yang ringkas dan berdaya rendah yang cocok untuk pusat permesinan kecil, pusat pembubutan kecil, dan mesin penggilingan CNC di mana kebutuhan daya spindel sedang dan ruang kabinet terbatas.

Seri A06B-6064 mewakili generasi penguat spindel serial digital Fanuc — transisi dari penggerak spindel analog sebelumnya ke komunikasi digital antara penggerak spindel dan CNC.

Dalam arsitektur ini, CNC mengirimkan perintah kecepatan dan arah spindel melalui antarmuka digital serial, dan penggerak spindel mengembalikan umpan balik kecepatan motor dan status melalui tautan serial yang sama.

Ini menghilangkan penyesuaian sinyal analog yang dibutuhkan oleh generasi penggerak spindel sebelumnya dan membawa spindel ke lingkungan kontrol digital yang sama dengan penggerak servo sumbu.

Dalam instalasi mesin perkakas, A06B-6064-H302 selalu dipasangkan dengan unit penguat servo seri C (seri A06B-6066) pada mesin yang sama — pasangan ini adalah kombinasi standar pabrik untuk mesin yang dibangun di atas kontrol FANUC 0-C, 15, 16, 18, dan 21 selama era ketika kedua keluarga penggerak tersebut masih berlaku.

Penggerak spindel dan penggerak servo berbagi kabinet kontrol yang sama, terhubung ke antarmuka spindel serial CNC dan antarmuka sumbu servo PWM masing-masing.

Memahami pasangan ini penting untuk pemeliharaan mesin: kerusakan pada penggerak spindel terisolasi pada unit A06B-6064-H302 dan rakitan PCB-nya, sementara kerusakan sumbu melibatkan unit servo A06B-6066.

Spesifikasi Utama

MDL 1.5 dan 2 — Penggerak Spindel Kecil, Integrasi CNC Penuh

Dalam nomenklatur motor spindel AC Fanuc untuk era A06B-6064, nomor model mengidentifikasi kelas peringkat daya berkelanjutan.

Motor 1.5S memberikan daya spindel berkelanjutan sekitar 1.5kW, dan 2S memberikan sekitar 2kW — keduanya adalah motor spindel ringkas untuk mesin perkakas kecil hingga menengah di mana kombinasi benda kerja dan perkakas tidak memerlukan output kW yang lebih tinggi dari kelas motor spindel yang lebih besar seperti 6S, 12S, atau 22S.

Meskipun peringkat dayanya sedang, motor 1.5S dan 2S pada A06B-6064-H302 menerima kualitas kontrol kecepatan dan torsi digital yang sama seperti motor yang lebih besar dalam seri ini. Loop umpan balik serial antara motor dan penggerak memberikan regulasi kecepatan yang akurat, akselerasi dan deselerasi yang mulus di bawah parameter akselerasi spindel CNC, dan sinkronisasi yang andal untuk operasi ketukan kaku di mana spindel harus melacak posisi spindel yang diprogram dalam koordinasi dengan umpan sumbu Z.

Ketukan kaku adalah fungsi penting untuk pusat permesinan — kemampuan penggerak spindel untuk mempertahankan kontrol posisi spindel yang ketat selama ketukan secara langsung menentukan kualitas ulir dan masa pakai alat.

Arsitektur Tiga-PCB dan Kemudahan Servis

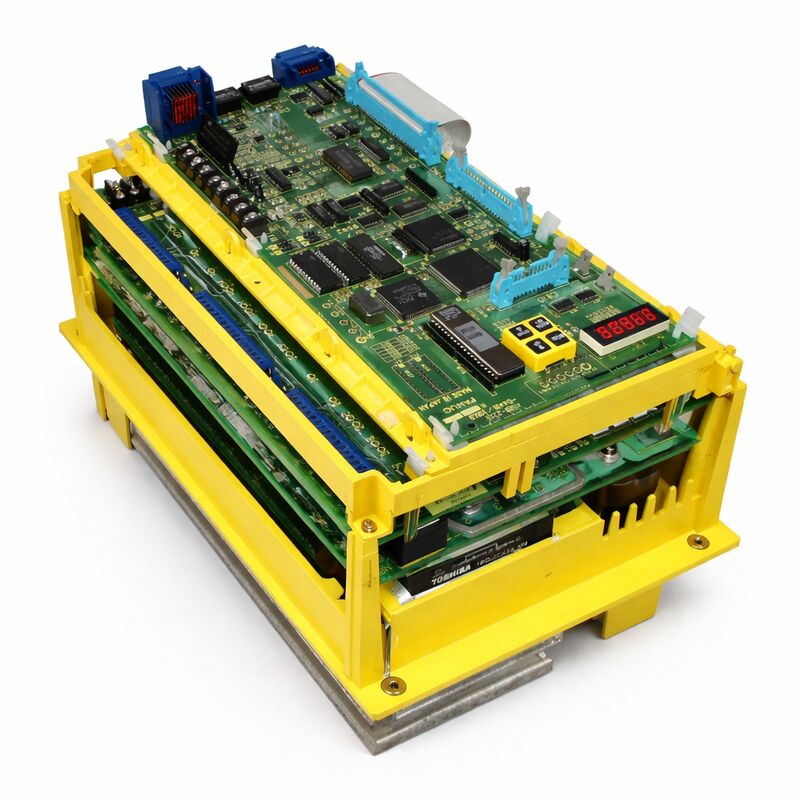

A06B-6064-H302 menggunakan arsitektur internal tiga papan yang standar di seluruh seri A06B-6064: papan kabel/antarmuka, set papan kontrol (A16B-2201-0440 dan A16B-2100-0070), dan papan daya (A20B-1005-0190).

Setiap papan melayani fungsi yang berbeda — papan antarmuka merutekan sinyal antara tautan serial CNC, papan kontrol, dan bagian daya; papan kontrol menangani algoritma regulasi kecepatan dan torsi digital; papan daya mengelola penyearahan AC, bus DC, dan pensakelaran output IGBT yang mengubah energi bus DC menjadi arus AC tiga fase yang menggerakkan motor spindel.

Pemisahan papan ini berarti bahwa kegagalan umum di lapangan sering kali dapat diatasi dengan mengganti satu papan daripada seluruh unit penggerak. Transistor daya yang rusak pada papan daya dapat diganti sementara papan kontrol tetap beroperasi.

Papan kontrol yang rusak yang menghasilkan regulasi kecepatan yang salah diganti secara independen, membiarkan papan daya yang berfungsi tetap terpasang. Spesialis perbaikan menyimpan kedua varian papan kontrol dan papan daya A20B-1005-0190 sebagai suku cadang individual karena alasan ini.

Umpan Balik Serial dan Antarmuka CNC

Antarmuka umpan balik serial pada A06B-6064-H302 mengkomunikasikan data posisi dan kecepatan poros motor kembali ke CNC pada tingkat pembaruan yang diperlukan untuk loop posisi spindel CNC. Jalur umpan balik ini yang memungkinkan ketukan kaku — CNC menggunakan posisi sudut real-time spindel, yang ditransmisikan melalui umpan balik serial, untuk menyinkronkan kemajuan sumbu Z dengan putaran spindel putaran demi putaran melalui operasi ketukan.

Antarmuka serial juga membawa informasi status penggerak — kode alarm, sinyal kecepatan tercapai, data pemantauan beban — dari penggerak ke CNC, memberikan visibilitas CNC ke kesehatan penggerak spindel yang tidak mungkin dilakukan dengan penggerak antarmuka analog.

Ketika penggerak spindel menghasilkan alarm, CNC menerima kode alarm melalui antarmuka serial dan menampilkannya di panel operator, menyederhanakan diagnosis kesalahan bagi operator mesin dan insinyur pemeliharaan.

FAQ

Q1: Deskripsi penggerak mengatakan MDL 1.5, 2 — apakah satu unit mencakup motor 1.5S dan 2S?

Ya. A06B-6064-H302 dikonfigurasi untuk menggerakkan kedua model motor 1.5S dan 2S — ini adalah satu unit penggerak yang pengaturan parameternya menentukan motor mana yang dikontrolnya. Ketika dipasang dengan motor 1.5S, umpan balik serial motor mengidentifikasi dirinya ke penggerak, dan penggerak menggunakan set parameter yang sesuai.

Unit penggerak yang sama, yang dipasang pada motor 2S, menggunakan parameter 2S. Cakupan motor ganda dalam satu nomor suku cadang ini menyederhanakan inventaris suku cadang untuk bengkel mesin yang mungkin memiliki kedua ukuran motor di seluruh armada mesin mereka.

Q2: Apa mode kegagalan yang paling umum dari A06B-6064-H302?

Pada papan daya, kegagalan transistor IGBT adalah kesalahan yang paling sering terjadi — biasanya disebabkan oleh kerusakan isolasi belitan motor yang memungkinkan arus kesalahan mengalir melalui tahap output penggerak.

Pada papan kontrol, penuaan komponen dan degradasi kapasitor elektrolitik menyebabkan kesalahan regulasi kecepatan dan kesalahan komunikasi digital dengan CNC dari waktu ke waktu. Kegagalan kipas pendingin mempercepat tekanan termal pada semua komponen, sehingga memverifikasi status operasional kipas selama pemeliharaan rutin penting.

Kode alarm spindel CNC mengidentifikasi kategori kesalahan mana yang aktif, memandu teknisi perbaikan ke papan atau komponen tertentu.

Q3: Bisakah A06B-6064-H302 menggerakkan motor spindel selain 1.5S dan 2S?

Tidak — tahap daya dan set parameter penggerak dicocokkan dengan kelas motor 1.5S dan 2S.

Menghubungkan motor spindel yang lebih besar (seperti 6S atau 12S) ke H302 akan mengakibatkan penggerak beroperasi di luar rentang arus yang ditentukan selama beban pemesinan, memicu perlindungan arus berlebih atau, dalam kasus yang parah, merusak tahap output.

Selalu cocokkan model penggerak spindel dengan model motor spindel; nomor akhiran H dalam nomor suku cadang A06B-6064 mengidentifikasi kelas motor yang dirancang untuk penggerak tersebut.

Q4: Apakah ketukan kaku memerlukan perangkat keras tambahan selain A06B-6064-H302?

Ketukan kaku memerlukan CNC untuk mengaktifkan fungsi ketukan kaku dalam opsi perangkat lunaknya, dan motor spindel harus memiliki coder pulsa serial yang menyediakan umpan balik posisi sudut yang digunakan CNC untuk menyinkronkan posisi spindel dengan gerakan sumbu Z.

Antarmuka umpan balik serial A06B-6064-H302 mendukung umpan balik posisi ini.

Parameter CNC harus dikonfigurasi untuk geometri spindel dan tap tertentu. Tidak ada perangkat keras tambahan selain penggerak H302 standar, motor spindel yang dilengkapi encoder serial, dan pengaturan parameter CNC yang sesuai yang diperlukan.

Q5: Apakah A06B-6064-H302 dapat dipertukarkan dengan A06B-6064-H303 atau model lain yang berdekatan?

Dalam seri A06B-6064, setiap varian akhiran H sesuai dengan model motor tertentu — H302 untuk 1.5S/2S, H303 untuk 3S, H305 untuk 6S, H312 untuk 12S, dll.

Papan kontrol dibagikan di beberapa varian (A16B-2201-0440 dan A16B-2100-0070 yang sama muncul di beberapa model A06B-6064), tetapi papan daya dan beberapa firmware parameter berbeda antara kelas motor.

H303 atau H305 tidak boleh menggantikan H302 tanpa memverifikasi kompatibilitas papan daya dan memuat parameter motor yang benar, karena karakteristik penggerak motor yang lebih besar mungkin tidak berfungsi dengan benar dengan komponen tahap daya H302, atau sebaliknya.
