Fanuc A06B-6066-H004 | Penguat Servo AC Sumbu Tunggal Seri C — Input 200V, Kontrol PWM, Motor 0S/5S/20S/1500, Mesin Perkakas CNC

Gambaran Umum

The Fanuc A06B-6066-H004 adalah penguat servo digital sumbu tunggal dari keluarga drive seri C Fanuc — platform drive servo berbasis PWM yang menggantikan penguat analog sebelumnya dan mendahului drive modular seri alpha yang mendominasi instalasi CNC Fanuc saat ini.

Seri C menempati era tertentu dalam sejarah produk Fanuc, ditemukan pada mesin perkakas CNC yang dibangun terutama melalui akhir 1980-an hingga pertengahan 1990-an pada kontrol CNC termasuk Seri 0-C, Seri 6, Seri 10, Seri 11, dan instalasi Seri 15 dan 16 awal.

Penunjukan H004 dalam seri A06B-6066 mengidentifikasi rentang kompatibilitas motor tertentu: drive dikonfigurasi untuk motor termasuk motor servo AC 0S, 5S, 6S, dan 20S/1500, mencakup kapasitas output rentang ringan hingga menengah dalam keluarga motor seri C.

Motor-motor ini adalah komponen fisik yang konektor kabel dan umpan baliknya mengisi posisi saluran L dan M pada mesin yang menggunakan generasi drive ini.

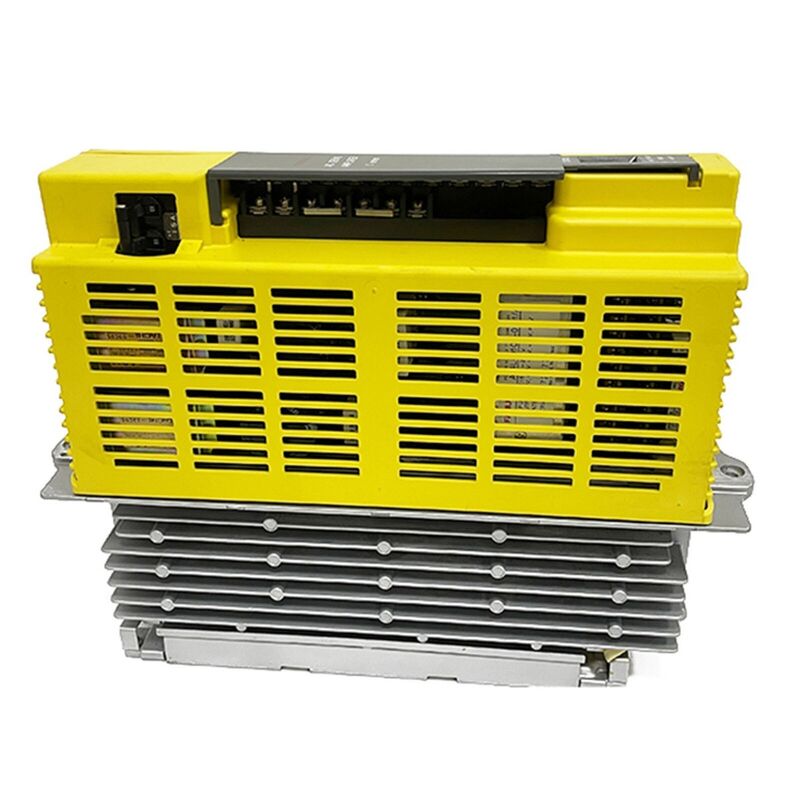

Desain seri C secara fisik ringkas pada masanya — unit drive berkemasan kuning yang familiar yang digunakan Fanuc di seluruh seri C dan kemudian seri S — dan format sumbu tunggal berarti satu H004 per sumbu mesin, dengan setiap drive secara independen menerima perintah PWM dari kartu kontrol sumbu CNC dan mengembalikan arus motor dan umpan balik encoder melalui antarmuka sinyal seri C yang sudah ada.

Kesederhanaan dan ketahanan arsitektur ini berkontribusi pada basis terpasang drive seri C yang tetap aktif digunakan di bengkel CNC di seluruh dunia puluhan tahun setelah produksi berakhir.

Spesifikasi Utama

Arsitektur PWM Seri C — Kontrol Digital di Tingkat Drive

Antarmuka PWM penguat seri C mewakili transisi Fanuc dari kontrol servo analog ke pemrosesan perintah digital. Dalam arsitektur seri C, CNC menghitung koreksi kecepatan dan posisi motor yang diperlukan di prosesor kontrol sumbunya, kemudian mengirimkan informasi ini sebagai sinyal PWM (pulse-width modulated) ke penguat servo.

Penguat mendekode sinyal ini dan menggerakkan tahap output motor sesuai dengan itu, menutup loop arus dalam perangkat keras di dalam penguat sementara loop posisi dan kecepatan tertutup di CNC.

Dua rakitan PCB yang berbeda membentuk A06B-6066-H004: papan kontrol (tersedia dalam varian A20B-2900-0610, 0620, atau 0630, varian spesifik tergantung pada model motor dan versi antarmuka CNC) dan papan daya (A20B-1200-0851 atau yang setara), yang menangani penyearahan AC, bus DC, dan tahap output IGBT.

Arsitektur dua papan ini adalah desain servis standar untuk drive seri C — kesalahan yang terlokalisasi pada satu papan berarti papan tersebut dapat diganti atau diperbaiki secara independen daripada memerlukan seluruh unit drive untuk ditukar.

Rentang Kompatibilitas Motor Luas

A06B-6066-H004 mendukung berbagai macam motor servo AC Fanuc dari keluarga motor seri C, mencakup konfigurasi motor seri S (servo) dan seri T (torsi) di seluruh output arus terukur dari kelas penguat ini.

Motor 0S adalah yang terkecil dan teringan dalam rentang yang kompatibel, digunakan pada sumbu mesin yang lebih ringan dengan inersia minimal; 20S/1500 memberikan torsi yang jauh lebih tinggi dan biasanya ditemukan pada sumbu umpan yang lebih berat.

Bagi insinyur pemeliharaan mesin, kompatibilitas yang luas ini sangat signifikan secara praktis: satu nomor suku cadang H004 mencakup beberapa model motor yang mungkin dipasang di berbagai mesin atau bahkan pada sumbu yang berbeda dari mesin yang sama, mengurangi jumlah varian drive yang harus disimpan sebagai suku cadang.

Model motor spesifik menentukan varian kartu kontrol PWM yang diperlukan — verifikasi nomor suku cadang kartu kontrol terhadap model motor sebelum memasang drive pengganti.

Indikator LED dan Diagnostik Lapangan

Drive seri C menggabungkan tampilan LED 7-segmen pada badan drive yang memberikan informasi status dan kode alarm selama operasi.

Tampilan menunjukkan status siap drive (sinyal siap dari CNC telah diterima), kondisi berjalan aktif, dan kode alarm ketika terjadi kesalahan.

Kode alarm dalam seri C mengikuti skema numerik yang mengidentifikasi kategori kesalahan: panas berlebih, arus berlebih, tegangan berlebih, anomali umpan balik encoder, dan kesalahan komunikasi masing-masing memiliki rentang kode yang berbeda.

Selama pemecahan masalah, membaca tampilan LED adalah langkah diagnostik pertama — ini mengidentifikasi apakah kesalahan ada pada drive itu sendiri atau pada motor yang terhubung, kabel umpan balik, atau antarmuka CNC.

FAQ

Q1: Bagaimana antarmuka PWM seri C berbeda dari antarmuka FSSB seri alpha yang lebih baru?

Drive seri C menerima perintah motor melalui sinyal PWM paralel: CNC menggerakkan kabel khusus dengan sinyal PWM untuk setiap sumbu secara independen, dan setiap drive memiliki koneksi langsungnya sendiri ke kartu output sumbu CNC.

FSSB (Fanuc Serial Servo Bus) seri alpha yang lebih baru menggantikan arsitektur paralel ini dengan tautan serat optik serial berkecepatan tinggi yang membawa perintah untuk semua sumbu pada satu bus bersama, secara signifikan mengurangi jumlah kabel.

Drive seri C tidak dapat dihubungkan ke kontrol CNC berbasis FSSB tanpa adaptor antarmuka — peningkatan CNC langsung dari seri C ke kontrol generasi berikutnya memerlukan adaptasi drive seri C yang ada atau menggantinya dengan modul seri alpha.

Q2: Kontrol CNC apa yang kompatibel dengan A06B-6066-H004?

Penguat seri C kompatibel dengan kontrol Fanuc yang menyediakan antarmuka output servo PWM yang sesuai. Ini termasuk Seri 0-C, Seri 6, Seri 10/11, dan versi awal Seri 15 dan Seri 16/18 yang dikirimkan dengan kompatibilitas drive seri C.

Kartu output sumbu kontrol (PCB di CNC yang menghasilkan sinyal PWM) harus sesuai dengan antarmuka input drive seri C. Kontrol yang ditingkatkan dengan kartu antarmuka FSSB tidak kompatibel secara langsung tanpa konversi antarmuka yang sesuai.

Q3: Bagaimana penunjukan saluran L dan M digunakan dengan A06B-6066-H004?

Dalam konvensi pengkabelan mesin multi-sumbu Fanuc, drive sumbu tunggal individu ditugaskan ke saluran sumbu yang diberi label L, M, N, dll.

H004 dapat dipasang pada posisi saluran L atau M dalam pengaturan kabinet multi-sumbu.

Penugasan saluran sesuai dengan posisi konektor sumbu pada kartu output servo CNC dan pengaturan parameter yang mengaitkan drive fisik dengan sumbu mesin tertentu (X, Y, Z, atau tambahan).

Mesin tiga sumbu yang menggunakan drive sumbu tunggal akan memiliki unit H004 atau H005 terpisah untuk masing-masing dari tiga sumbunya, masing-masing terhubung ke saluran L, M, atau N yang sesuai pada CNC.

Q4: Apa mode kegagalan yang paling umum dari A06B-6066-H004?

Kegagalan yang paling sering ditemui pada drive seri C adalah: degradasi kapasitor pada bus DC (muncul sebagai kesalahan tegangan bus DC dan perilaku motor yang tidak menentu), kegagalan IGBT pada tahap output (muncul sebagai alarm arus berlebih, sering dipicu oleh hubung singkat belitan motor atau kegagalan isolasi kabel), dan kegagalan komponen papan kontrol yang memengaruhi sirkuit dekode sinyal PWM atau regulasi arus.

Kode alarm LED pada badan drive mengidentifikasi kategori kesalahan. Arsitektur dua papan berarti kesalahan papan daya dan kesalahan papan kontrol dapat diatasi dengan hanya mengganti papan yang terpengaruh daripada unit drive lengkap.

Q5: Apakah mungkin untuk mendapatkan unit A06B-6066-H004 baru?

Seri C A06B-6066 telah dihentikan oleh Fanuc bertahun-tahun yang lalu, dan stok baru dari Fanuc tidak lagi tersedia. Unit stok baru-lama (NOS) surplus sesekali muncul di pasar suku cadang industri dari dekomisioning mesin dan inventaris kelebihan stok.

Unit yang diperbaharui dan ditukar adalah ketersediaan komersial utama, dengan pusat perbaikan Fanuc spesialis menawarkan drive H004 yang dibangun ulang dan diuji dengan garansi.

Semua pemasok terkemuka menguji drive seri C pada kontrol Fanuc dengan beban motor yang sesuai sebelum pengiriman untuk memverifikasi operasi yang benar di seluruh rentang operasi drive.
