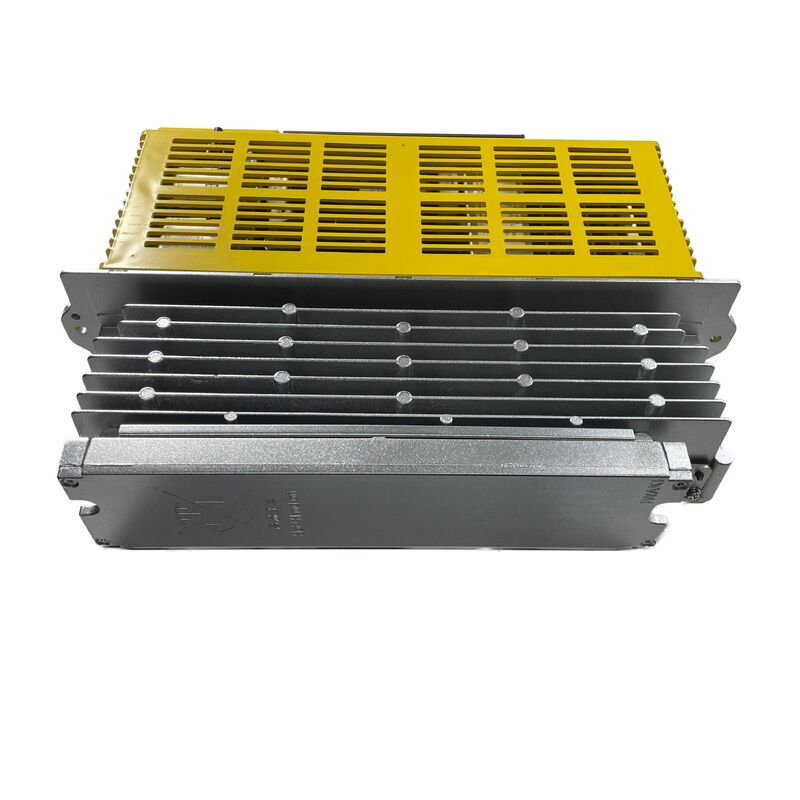

Unit Penguat Servo AC Fanuc A06B-6066-H006 A06B6066H006 A06B-6066-H006

FANUC A06B-6066-H006 ∙ Seri C Single-Axis Servo Amplifier ∙ SVUC-80 (80A), 5L/30S Motor, 200VAC, PWM, FANUC 0-C/15A/16A/18A/21A

Gambaran umum

PeraturanFanuc A06B-6066-H006adalah servo amplifier kelas SVUC 80 ampere dari keluarga servo amplifier seri C dari Fanuc, yang dirancang untuk model motor yang lebih berat dalam kisaran seri C, khususnya servo motor 5L dan 30S AC,bersama dengan kelompok kompatibilitas yang luas termasuk 5S/3000, 10S/3000, 20S, 30S, 5L, 6L, 5T/3000, dan 10T/2000.

Dalam seri A06B-6066, H006 adalah varian arus yang lebih tinggi dibandingkan dengan H004 (yang menangani kelas motor lebih ringan 0S/5S/20S/1500);Rating output 80A dari SVUC-80 mendukung pengambilan arus berkelanjutan yang lebih besar dari motor 30S dan 5L di bawah beban mesin.

Penunjukan 30S dalam nomenklatur motor seri C Fanuc mengacu pada servo motor AC menengah hingga besar dengan output torsi konstan yang substansial,biasanya dipasang pada penggerak sumbu tugas berat pada mesin penggiling yang lebih besar, pabrik pengeboran, dan pusat pengolahan di mana massa sumbu dan tuntutan gesekan melebihi apa yang dapat diandalkan oleh 20S.

Penunjukan 5L mengidentifikasi mesin dari seri kelas L Fanuc,terkait dengan aplikasi sumbu mesin alat laser di mana torsi spesifik dan profil kecepatan berbeda dari geometri motor seri S standar.

Kedua keluarga motor berbagi antarmuka drive PWM yang sama yang diimplementasikan H006, itulah sebabnya satu nomor bagian amplifier mencakup keduanya.

Di lapangan, H006 menempati posisi saluran L atau M dalam lemari CNC multi-sumbu.masing-masing menerima perintah PWM dari kartu output sumbu CNC dan mengembalikan arus motor dan umpan balik encoder melalui kabel sinyal C-series.

Spesifikasi Utama

SVUC-80

Penunjukan "SVUC" dalam nama seri C Fanuc mengidentifikasi kelas tahap output tertentu. The H006's SVUC-80 rating (80A peak output capability) sits above the SVUC-40 class of the H004 and accommodates the higher instantaneous current that 30S and 5L motors draw during acceleration transients on heavy machine axes.

Pada pusat pemesinan besar di mana sumbu X mendorong meja berat melalui sekrup bola dengan nada tinggi, the acceleration torque demand during rapid traverse initiation can momentarily draw several times the motor's rated continuous current — the SVUC-80's headroom above the rated continuous output prevents nuisance overcurrent alarms during these normal operating events.

Papan daya A20B-1004-0850 di H006 secara fisik lebih besar dari A20B-1200-0851 di H004, mencerminkan peringkat IGBT yang lebih tinggi dan persyaratan disipasi panas dari tahap output 80A.

This board difference is the primary physical distinction between H004 and H006 drives when inspecting the internal layout — the control board variants (A20B-2900-0610/0620/0630) are shared across the motor compatibility range and are selected based on the specific motor model being driven.

Interface PWM dan Kompatibilitas Kontrol

Seperti semua drive seri C A06B-6066, H006 menggunakan antarmuka servo PWM Fanuc untuk berkomunikasi dengan CNC.

This is a dedicated parallel connection — one cable per axis between the CNC's axis card and the drive — that carries the PWM velocity/position command signal from the CNC to the drive and returns encoder feedback from the motor's pulse coder.

Antarmuka ini kompatibel dengan kontrol FANUC 0-C dan versi awal Seri 15A, 16A, 18A, dan 21A yang dikonfigurasi dengan kompatibilitas drive seri C daripada FSSB.

Kompatibilitas antarmuka PWM ini adalah faktor penentu dalam aplikasi H006.

Mesin yang dibangun dengan generasi kontrol ini dapat menggunakan H006 sebagai pengganti drive langsung tanpa memodifikasi CNC atau menambahkan adaptor antarmuka.

Mesin yang kemudian ditingkatkan ke kontrol berbasis FSSB memerlukan konversi antarmuka atau penggantian drive dengan perangkat keras seri alpha.

FAQ

T1: Bagaimana H006 berbeda dari H004 dalam seri A06B-6066 C?

H004 adalah kelas SVUC yang lebih kecil, dinilai untuk motor 0S / 5S / 20S / 1500, H006 adalah SVUC-80 (kelas 80A), yang dirancang untuk motor 30S dan 5L torsi lebih tinggi.Perbedaan utama internal adalah papan daya: H004 membawa A20B-1200-0851, sementara H006 membawa A20B-1004-0850 dengan transistor IGBT peringkat lebih tinggi.

Varian papan kontrol (0610/0620/0630) dibagi di kedua model.

Jangan mengganti H004 dengan aplikasi H006 ∙ tahap daya nominal yang lebih rendah akan memicu alarm overcurrent di bawah permintaan arus motor yang lebih tinggi dari motor 30S atau 5L.

T2: Kode alarm CNC mana yang menunjukkan A06B-6066-H006 sebagai sumber kesalahan?

Pada kontrol FANUC 0-C dan awal 15/16/18/21, alarm drive seri C muncul sebagai kode seri SV-4xx pada layar alarm CNC.SV-401 atau setara menunjukkan arus di atas poros (sering disebabkan oleh transistor output yang gagal di drive atau short motor winding). SV-404 menunjukkan kehilangan umpan balik encoder.

Indikator LED drive seri C sendiri memberikan identifikasi kesalahan tambahan di bodi drive ∙ layar tujuh segmen menunjukkan kode kesalahan khusus yang berkorelasi dengan nomor alarm CNC.Selalu membaca baik alarm CNC dan kode LED drive sebelum memutuskan apakah kesalahan adalah di drive, motor, atau kabel umpan balik.

T3: Apakah kompatibilitas motor 5L khusus untuk aplikasi mesin laser?

Ya, dalam konteks kisaran motor A06B-6066-H006,5L mengacu pada servo motor seri laser Fanuc yang dirancang khusus untuk penggerak sumbu pada mesin pemotong laser Fanuc (seperti Laser Mate dan platform serupa).

Motor ini memiliki karakteristik torsi/kecepatan yang berbeda dari motor seri S standar tetapi beroperasi pada antarmuka drive PWM seri C yang sama.Dukungan H006 untuk motor 5L membuatnya relevan untuk pemeliharaan mesin laser serta aplikasi mesin CNC konvensional.

P4: Bisakah A06B-6066-H006 menjalankan motor 20S, meskipun H004 juga mendukung 20S?

Daftar kompatibilitas motor H006 termasuk 20S, yang tumpang tindih dengan jangkauan H004.

Kapasitas arus yang lebih tinggi dari H006 bukanlah kelemahan untuk mengemudi motor 20S ∙ itu hanya berarti drive memiliki ruang kepala lebih dari permintaan motor 20S, yang tidak berbahaya.

Dalam prakteknya, jika mesin awalnya ditentukan H006 untuk sumbu 20S (mungkin untuk masa depan upgrade motor headroom atau karena preferensi pembuat mesin),mengganti dengan H006 lain adalah benar dan dapat diandalkanMengganti H004 secara teknis akan berhasil jika porosnya terbebani sedikit, tetapi sesuai dengan spesifikasi asli adalah pendekatan pemeliharaan standar.

Q5: Apakah papan daya A20B-1004-0850? tersedia sebagai komponen perbaikan terpisah?

A20B-1004-0850 power board beredar di pasar suku cadang perbaikan dan disediakan oleh spesialis perbaikan komponen Fanuc yang melayani drive seri C.

Hal ini dapat diganti secara independen ketika kesalahan diisolasi ke tahap daya (kegagalan transistor, degradasi kapasitor bus daya) sementara papan kontrol tetap berfungsi.

Fasilitas perbaikan menguji drive dengan papan daya pengganti yang dipasang di bawah beban motor yang sebenarnya sebelum pengiriman,memverifikasi bentuk gelombang transistor yang benar dan arus keluar di seluruh rentang operasi motor.
