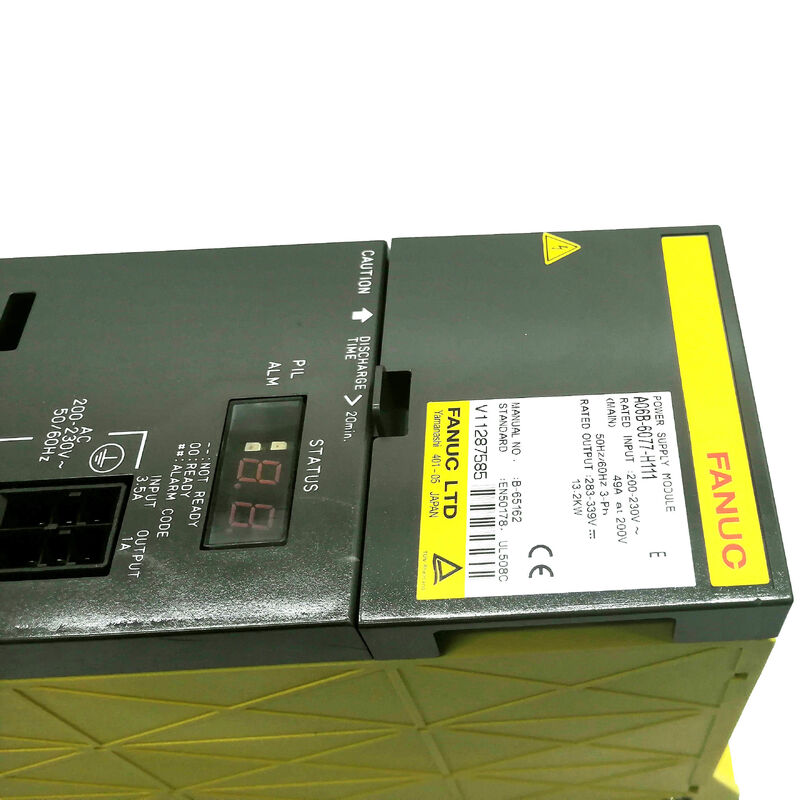

Fanuc A06B-6077-H111 | Modul Catu Daya Alpha — PSM-11, 200–230VAC / 13.8kW, Output 283–325VDC, Bus DC Bersama untuk Modul SVM dan SPM

Tinjauan

The Fanuc A06B-6077-H111 adalah modul catu daya PSM-11 — unit kelas menengah dalam seri PSM alpha Fanuc A06B-6077, yang bertanggung jawab untuk mengubah listrik AC tiga fasa menjadi bus DC 283–325V yang memberi daya pada semua modul penguat servo SVM dan modul penguat spindel SPM dalam tumpukan drive alpha.

Dinilai pada output bus DC berkelanjutan 13.8kW dari input 200–230V AC, 39A, PSM-11 berukuran untuk mesin dengan permintaan daya drive total sedang — pusat permesinan ringkas hingga menengah, mesin bubut CNC dengan satu spindel dan tiga hingga empat sumbu servo dalam rentang motor alpha kecil, dan konfigurasi mesin produksi serupa.

PSM alpha adalah fondasi dari seluruh sistem modul penguat alpha.

Tanpa PSM yang berfungsi yang memasok bus DC, tidak ada modul SVM atau SPM dalam tumpukan yang dapat beroperasi.

Rel tegangan bus DC — secara fisik berupa bilah tembaga yang berjalan di sepanjang bagian belakang rel pemasangan penguat alpha — menghubungkan output PSM ke semua modul secara paralel.

Setiap modul SVM dan SPM menarik energi operasinya dari bus ini, dan regulasi output PSM menjaga tegangan bus dalam kisaran 283–325V di bawah semua kondisi beban dari nol hingga output terukur penuh.

Desain regenerasi daya PSM-11 (tipe PSM, berbeda dengan regenerasi resistansi PSMR) mengembalikan energi yang dihasilkan oleh perlambatan motor servo dan spindel ke catu daya AC daripada membuangnya sebagai panas dalam unit pembuangan resistansi.

Ketika semua sumbu melambat secara bersamaan — di akhir gerakan traverse cepat, misalnya — total energi yang diregenerasi mengalir kembali melalui PSM dan ke pasokan AC pabrik, mengurangi konsumsi energi bersih mesin.

Kemampuan regenerasi inilah mengapa tipe PSM lebih disukai untuk mesin dengan peristiwa perlambatan berenergi tinggi yang sering terjadi.

Spesifikasi Utama

Arsitektur Bus DC — PSM sebagai Fondasi Sistem

Setiap komponen dalam sistem penguat alpha kecuali PSM itu sendiri menarik energi operasi dari bus DC bersama yang dibuat dan diatur oleh PSM.

Pilihan arsitektur ini — satu catu daya bersama memberi daya pada semua modul drive dari bus umum — memberikan beberapa keuntungan praktis dibandingkan catu daya individual per drive: kapasitansi bus total (dari kapasitor elektrolitik besar PSM ditambah kapasitor yang lebih kecil di setiap modul SVM/SPM) menyediakan cadangan energi yang menghaluskan fluktuasi permintaan daya sesaat saat sumbu berakselerasi dan melambat.

Ketika satu sumbu berakselerasi dan membutuhkan arus puncak, sumbu yang melambat secara bersamaan memompa energi yang diregenerasi kembali ke bus — PSM hanya perlu memasok selisih bersih daripada permintaan puncak setiap sumbu secara independen.

Output terukur 13.8kW dari PSM-11 mewakili daya berkelanjutan maksimum yang dapat diberikannya ke bus. Untuk konfigurasi mesin di mana permintaan puncak gabungan dari semua modul SVM dan SPM melebihi 13.8kW, PSM-11 adalah pilihan yang salah — alarm tegangan rendah tautan DC (AL-04) selama urutan gerakan permintaan tinggi menunjukkan PSM kurang berukuran untuk beban drive aktual mesin.

Pemilihan PSM harus memperhitungkan permintaan puncak simultan dari semua modul, bukan hanya peringkat berkelanjutannya.

Lebar fisik 90mm dari PSM-11 sesuai dengan pitch rel modul penguat alpha standar, dipasang bersama modul SVM dan SPM dalam rakitan rel penguat yang sama. Pendingin eksternal di bagian bawah unit — salah satu dari dua konfigurasi fisik yang digunakan Fanuc selama masa produksi PSM-11 — harus sesuai dengan potongan pemasangan kabinet mesin yang ada. Saat memesan modul pengganti, mengonfirmasi jenis pendingin mencegah ketidakcocokan mekanis yang memerlukan modifikasi kabinet.

Regenerasi Daya — Pengembalian Energi Selama Perlambatan

Penunjukan PSM (berbeda dengan PSMR) mengidentifikasi desain regenerasi daya. Selama perlambatan motor, setiap modul SVM dan SPM menghasilkan tegangan di atas level bus DC karena motor bertindak sebagai generator. Energi ini mengalir kembali ke bus DC, menaikkan tegangan bus.

Sirkuit regeneratif PSM mendeteksi tegangan bus yang meningkat dan mengalihkan sirkuit regenerasi aktif untuk mengalirkan energi ini kembali ke pasokan AC — membalikkan arah konversi daya normal dan benar-benar memasok daya ke pasokan AC tiga fasa pabrik selama perlambatan.

Regenerasi aktif ini memerlukan pasokan AC hadir dan dalam fase yang benar selama peristiwa regenerasi.

Hilangnya daya AC selama peristiwa regenerasi, atau fluktuasi tegangan pasokan AC yang signifikan, dapat menghasilkan alarm terkait regenerasi (AL-06 atau AL-07) yang mengganggu siklus mesin.

Dalam instalasi di mana kualitas pasokan buruk atau di mana terjadi gangguan daya singkat yang sering terjadi, memverifikasi kualitas pasokan pada input PSM adalah langkah penting dalam mendiagnosis alarm regenerasi.

FAQ

Q1: Apa perbedaan antara PSM (A06B-6077) dan PSMR dalam seri catu daya alpha?

Modul PSM menggunakan regenerasi daya aktif — selama perlambatan motor, energi dikembalikan ke pasokan AC melalui sirkuit konverter aktif. Modul PSMR menggunakan regenerasi resistansi — energi perlambatan dibuang sebagai panas dalam unit resistor eksternal (unit pembuangan regeneratif terpisah yang harus dihubungkan ke PSMR).

A06B-6077-H111 adalah tipe PSM (regenerasi).

PSM umumnya lebih disukai untuk mesin dengan perlambatan berenergi tinggi yang sering terjadi karena tidak memanaskan ruang mesin dan tidak memerlukan perangkat keras resistor pembuangan tambahan. PSMR digunakan di mana pasokan AC tidak dapat menerima energi yang diregenerasi (misalnya, konfigurasi transformator atau generator tertentu).

Q2: Bagaimana PSM-11 diukur dengan benar untuk mesin — informasi apa yang diperlukan?

Pengukuran PSM memerlukan pengetahuan tentang permintaan daya puncak gabungan dari semua modul SVM dan SPM yang akan beroperasi secara bersamaan. Jumlahkan daya input terukur dari setiap modul SVM dan SPM (dari spesifikasinya), lalu tambahkan margin untuk peristiwa akselerasi simultan — biasanya 10–15% di atas jumlah yang dihitung.

Hasil total harus berada dalam output terukur PSM (13.8kW untuk PSM-11). Jika total melebihi peringkat PSM-11, PSM yang lebih besar berikutnya — PSM-15 atau PSM-18 — harus dipilih. Kurang ukuran PSM menghasilkan alarm tegangan rendah tautan DC (AL-04) selama kondisi beban puncak.

Q3: PSM-11 memiliki dua varian pendingin — bagaimana mereka dibedakan?

Dua jenis pendingin cocok dengan geometri potongan pemasangan kabinet yang berbeda. Pendingin adalah struktur di dasar modul yang memanjang melalui panel kabinet ke saluran pendingin pendingin. Dimensi fisik dan pola lubang pemasangan berbeda antara kedua jenis tersebut.

Untuk mengidentifikasi jenis yang terpasang, modul harus dilepas dari kabinet dan rakitan pendingin dasar diperiksa.

Saat memesan pengganti, tentukan jenis pendingin dari inspeksi visual modul asli atau dari gambar kabinet listrik pembuat mesin.

Q4: Kode alarm apa yang dihasilkan PSM-11, dan apa artinya?

AL-01: Arus berlebih pada input sirkuit utama — periksa korsleting pada kabel bus DC atau kegagalan transistor output. AL-02: Kegagalan kipas pendingin — verifikasi kipas internal berputar sebelum kerusakan termal terjadi. AL-03: Suhu berlebih pendingin sirkuit utama — periksa suhu sekitar, operasi kipas, dan jarak aliran udara pendingin. AL-04: Penurunan tegangan tautan DC — periksa tegangan input AC, sekering input, dan bahwa PSM tidak kurang berukuran.

AL-05: Kapasitor utama tidak terisi tepat waktu — biasanya menunjukkan kegagalan sirkuit pengisian atau kehilangan fase input. AL-06: Input AC abnormal — periksa level tegangan pasokan dan keseimbangan fase. AL-07: Tegangan berlebih tautan DC — sering terjadi selama regenerasi dengan kegagalan sirkuit regeneratif atau beban perlambatan yang berlebihan.

Q5: Dapatkah PSM-11 beroperasi pada pasokan 50Hz dan 60Hz tanpa modifikasi?

Ya. Sirkuit penyearah dan switching utama PSM-11 kompatibel dengan pasokan tiga fasa 50Hz dan 60Hz tanpa modifikasi internal apa pun. Sirkuit kontrol modul juga kompatibel dengan frekuensi.

Arus input terukur (39A pada 200V) berlaku untuk kedua frekuensi — tidak diperlukan penurunan peringkat untuk operasi 50Hz dibandingkan dengan 60Hz.

Filter saluran AC dan reaktor (jika dipasang secara eksternal di mesin) juga harus diberi peringkat untuk kedua frekuensi; konsultasikan spesifikasi listrik pembuat mesin untuk memverifikasi bahwa semua komponen input AC sesuai untuk frekuensi pasokan lokal.
