Fanuc A06B-6078-H206 | Modul Spindel Alpha Generasi Pertama — SPM-5.5, Antarmuka Tipe 1, Umpan Balik JY2/JY4, Didukung PSM, Seri 200VAC

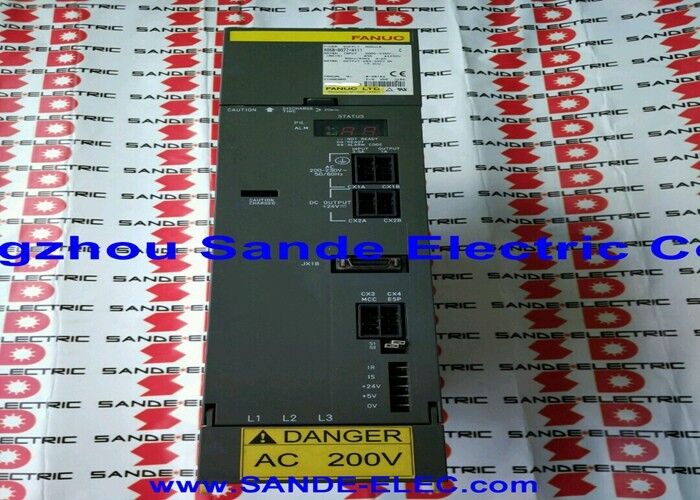

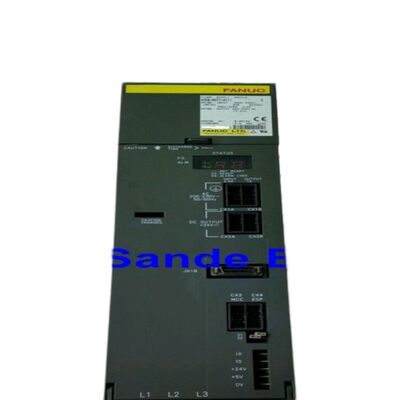

Gambaran Umum

The Fanuc A06B-6078-H206 adalah amplifier spindel seri alpha generasi pertama, yang ditunjuk SPM-5.5, dari keluarga amplifier spindel A06B-6078 Fanuc.

Sebagai modul spindel kelas 5.5kW yang ringkas, modul ini dirancang untuk dua skenario pemasangan spesifik: sebagai penggerak spindel utama pada mesin perkakas CNC yang lebih kecil di mana kebutuhan daya spindel berada dalam kisaran kontinu 3,7–5,5kW, dan sebagai amplifier spindel sekunder atau sub-spindel pada pusat permesinan spindel ganda dan pusat pembubutan di mana permintaan daya sub-spindel kecil dibandingkan dengan spindel utama.

Seri A06B-6078 menempati posisi yang berbeda dalam sejarah amplifier alpha Fanuc sebagai platform alpha generasi pertama — modul seri alpha asli yang memperkenalkan arsitektur terintegrasi PSM/SVM/SPM sebelum penyempurnaan HRV (High Response Vector) beresolusi lebih tinggi muncul di seri A06B-6082, A06B-6088, dan A06B-6102 yang lebih baru. Arsitektur generasi pertama ini secara arsitektural lengkap: PSM menyediakan bus DC bersama, modul SVM menangani penggerak sumbu servo, dan modul SPM menangani spindel — semuanya menarik dari rel yang sama. A06B-6078-H206 adalah peserta dalam arsitektur standar ini, dipasang bersama seri SVM A06B-6079 pada rel amplifier yang sama di mesin pada masanya.

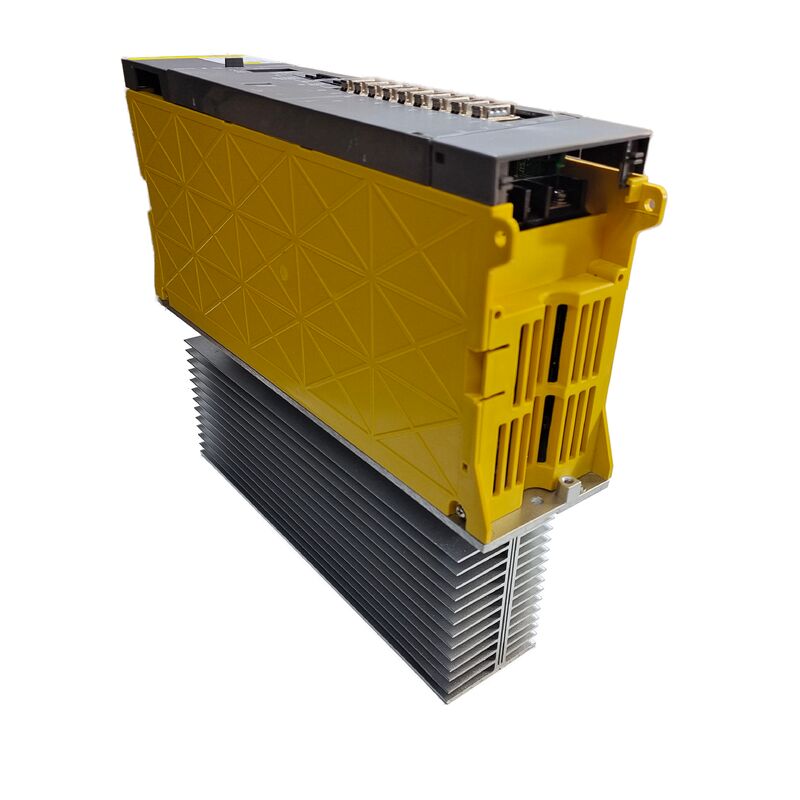

Jejak modul 66,8 × 70mm secara fisik ringkas untuk penggerak spindel 5,5kW — konsekuensi dari filosofi desain modul penggerak terintegrasi Fanuc.

Ukuran modul yang kecil membuatnya praktis untuk dipasang sebagai amplifier sub-spindel atau spindel sekunder di kabinet yang sudah ditempati oleh penggerak spindel utama dan modul sumbu, tanpa memerlukan bagian kabinet khusus untuk elektronik spindel sekunder.

Spesifikasi Utama

Antarmuka Tipe 1 dan Umpan Balik JY2/JY4 — Arsitektur Alpha Generasi Pertama

Antarmuka Tipe 1 pada A06B-6078-H206 menghubungkan penggerak spindel ke CNC melalui antarmuka serial spindel, memungkinkan fungsi spindel canggih — kontur Cs, pengetapan kaku, sinkronisasi spindel, orientasi — yang mendefinisikan kemampuan spindel alpha generasi pertama.

Umpan balik tiba di penggerak melalui konektor JY2 dan JY4, yang membawa sinyal coder posisi motor spindel dan input monitor suhu masing-masing.

Pengaturan umpan balik JY2/JY4 ini spesifik untuk penggerak spindel antarmuka Tipe 1 (dan asli) dan merupakan karakteristik identifikasi penting saat membedakan A06B-6078-H206 dari modul spindel generasi selanjutnya.

Amplifier spindel antarmuka Tipe 2, Tipe 3, dan Tipe 4 menggunakan pengaturan konektor dan set parameter yang berbeda untuk umpan balik posisi — H206 secara eksplisit tidak kompatibel dengan tipe antarmuka yang lebih baru ini, dan mesin yang dirancang untuk amplifier spindel Tipe 2/3/4 tidak dapat menggunakan A06B-6078-H206 sebagai pengganti langsung tanpa konversi antarmuka.

Konektor JY2 membawa umpan balik coder pulsa motor spindel — sinyal posisi dan kecepatan yang digunakan penggerak spindel untuk kontrol kecepatan dan untuk kontrol posisi mode servo selama operasi pengetapan kaku dan sumbu Cs.

Konektor JY4 membawa sinyal panas berlebih motor dari termistor yang tertanam di belitan motor, menyediakan input perlindungan termal yang memicu alarm panas berlebih motor AL-01 sebelum kerusakan belitan terjadi. Kedua koneksi harus utuh dan terhubung dengan benar agar penggerak beroperasi dengan perlindungan penuh.

Aplikasi Sub-Spindel dan Spindel Sekunder

Kelas daya kontinu 5,5kW dari SPM-5.5 berada di bawah modul spindel utama dari sebagian besar pusat permesinan produksi, yang biasanya menggunakan penggerak spindel 7,5kW hingga 30kW.

Kelas daya ini sesuai untuk sub-spindel pada pusat pembubutan CNC spindel ganda — sub-spindel dalam konfigurasi ini menerima benda kerja dari spindel utama dan melakukan operasi sekunder (pengeboran muka belakang, pembubutan, threading) pada tingkat daya yang jarang membutuhkan kapasitas penuh spindel utama.

Permintaan kontinu sub-spindel yang lebih rendah menjadikan SPM-5.5 modul yang ditentukan dengan benar tanpa biaya dan ukuran amplifier spindel yang lebih besar.

Pada mesin perkakas CNC yang lebih kecil — pusat permesinan vertikal ringkas, mesin bor-dan-ketuk, pusat permesinan horizontal kecil, dan mesin CNC khusus — SPM-5.5 memadai sebagai penggerak spindel utama ketika laju penghilangan material aplikasi dan ukuran perkakas sesuai dengan anggaran daya spindel kontinu 5,5kW.

Pemesinan paduan ringan, pemesinan plastik, dan pengeboran PCB adalah proses tipikal di mana spindel 5,5kW cocok secara praktis dengan persyaratan benda kerja dan perkakas.

Alpha Generasi Pertama — Konteks Arsitektur Sistem

Seri A06B-6078 adalah generasi alpha pertama, yang berarti mendahului peningkatan HRV beresolusi lebih tinggi yang diperkenalkan di seri A06B-6082, A06B-6088, dan A06B-6102. Di dalam tumpukan amplifier mesin, H206 beroperasi dengan PSM yang sama dan seri SVM A06B-6079 yang sama yang mendefinisikan instalasi sistem alpha generasi pertama.

Mesin yang dilengkapi dengan A06B-6078-H206 akan memiliki PSM generasi pertama yang cocok (seri A06B-6087 atau seri A06B-6081) dan modul SVM A06B-6079, semuanya berbagi bus DC yang sama dan era antarmuka CNC Fanuc yang sama.

Konsistensi arsitektur sistem ini penting secara praktis untuk pemeliharaan: mengganti H206 yang rusak dengan modul SPM generasi selanjutnya mungkin juga memerlukan peningkatan modul PSM dan SVM jika protokol komunikasi penggerak atau spesifikasi antarmuka PSM berbeda.

Konfirmasikan kompatibilitas sistem sebelum mengganti modul spindel generasi yang berbeda dengan A06B-6078-H206 asli.

FAQ

Q1: Apa yang membedakan A06B-6078-H206 (#H500) dari varian #H501?

Akhiran #H500 dan #H501 mengidentifikasi perbedaan revisi kecil dalam A06B-6078-H206 — biasanya terkait dengan revisi PCB kecil, substitusi komponen, atau spesifikasi pasar regional. Keduanya beroperasi sebagai modul spindel antarmuka SPM-5.5 Tipe 1 dengan konektor umpan balik JY2/JY4 yang sama dan kemampuan fungsional yang sama.

Dalam sebagian besar aplikasi penggantian, #H500 dan #H501 dapat dipertukarkan.

Konfirmasikan dengan penyedia layanan apakah penyesuaian parameter spesifik revisi perangkat keras diperlukan untuk kombinasi mesin dan kontrol tertentu sebelum pemasangan.

Q2: Mengapa A06B-6078-H206 menggunakan konektor JY2 dan JY4 sementara modul spindel yang lebih baru tidak?

Penunjukan konektor JY spesifik untuk arsitektur antarmuka amplifier spindel seri alpha generasi pertama. Generasi selanjutnya (Tipe 2/3/4) merestrukturisasi koneksi sinyal umpan balik dan kontrol, menggunakan nama konektor dan susunan pin yang berbeda seiring evolusi desain sirkuit umpan balik.

Antarmuka JY2/JY4 pada H206 adalah bagian dari desain aslinya — coder pulsa motor spindel dan termistor terhubung di sini, dan antarmuka spindel CNC menerima sinyal umpan balik melalui pemrosesan internal amplifier spindel.

Mencoba menghubungkan motor spindel tipe JY2/JY4 ke amplifier spindel generasi selanjutnya tanpa konfigurasi adaptor yang benar akan menghasilkan kondisi alarm.

Q3: Dapatkah A06B-6078-H206 digunakan sebagai pengganti A06B-6082-H206 SPM-5.5?

Seri A06B-6082 adalah seri modul spindel alpha generasi kedua dengan kontrol spindel HRV yang ditingkatkan.

A06B-6078 (generasi pertama) dan A06B-6082 (generasi kedua) berbagi penunjukan model SPM yang sama dan peringkat listrik yang serupa tetapi berbeda dalam arsitektur PCB kontrol dan kompatibilitas parameter CNC mereka.

Substitusi antar generasi memerlukan verifikasi kompatibilitas CNC dan kompatibilitas parameter — ini tidak selalu merupakan penggantian yang mudah. Konsultasikan dokumentasi kompatibilitas amplifier spindel Fanuc atau penyedia layanan yang berkualifikasi sebelum mencoba substitusi lintas generasi pada mesin produksi.

Q4: Kode alarm CNC apa yang dihasilkan ketika A06B-6078-H206 gagal?

Alarm amplifier spindel muncul di tampilan operator CNC sebagai nomor alarm SP-xxx.

AL-09 (semikonduktor daya panas berlebih) biasanya menunjukkan kesalahan termal — kipas pendingin modul harus diverifikasi terlebih dahulu. AL-12 (arus berlebih tautan DC) menunjukkan kesalahan tahap keluaran, seringkali mengikuti kerusakan isolasi belitan motor spindel. AL-03 (sekring tautan DC putus) dan AL-04 (sekring input putus) menunjukkan kegagalan komponen elektronik di dalam penggerak.

AL-01 (panas berlebih motor) dan AL-02 (penyimpangan kecepatan berlebih) lebih sering menunjukkan masalah motor atau umpan balik motor daripada penggerak itu sendiri. LED alarm pada badan modul menyala ketika alarm aktif — nomor alarm spesifik harus dibaca dari tampilan CNC.

Q5: Opsi servis apa yang tersedia untuk A06B-6078-H206 yang rusak?

Pertukaran adalah pendekatan yang paling umum — modul yang rusak dikirim ke fasilitas servis Fanuc dengan imbalan unit rekondisi yang diuji dan bergaransi. Perbaikan tingkat komponen juga tersedia untuk kesalahan yang terlokalisasi pada suku cadang yang dapat diservis: modul transistor di tahap keluaran, kipas pendingin, dan sekring internal tersedia sebagai suku cadang servis dan secara rutin diganti selama rekondisi modul. PCB di dalam H206 tidak dijual oleh Fanuc sebagai suku cadang individual, tetapi fasilitas perbaikan khusus menyimpannya dalam inventaris servis dan menangani kesalahan tingkat papan sebagai bagian dari rekondisi modul lengkap. Semua modul A06B-6078-H206 yang diservis dengan benar harus diuji di bawah beban pada konfigurasi pengujian PSM/SVM Fanuc dengan motor spindel alpha yang sesuai sebelum dikembalikan ke servis.
