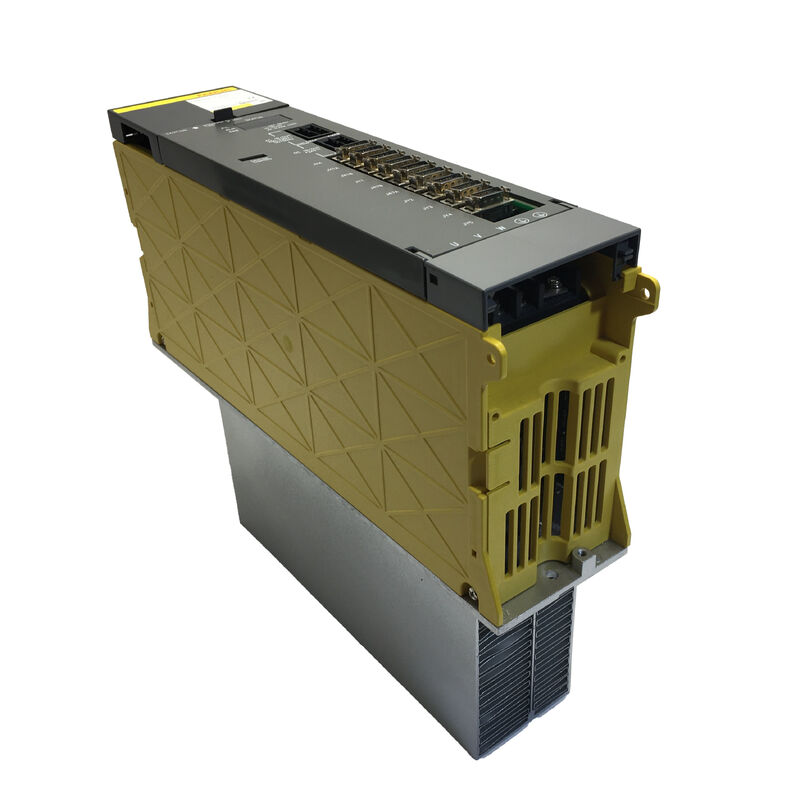

Fanuc Servo Amplifier A06B-6078-H211 AO6B-6O78-H211

Fanuc A06B-6078-H211

Nomor Bagian:A06B-6078-H211

Jenis:AC Spindle Amplifier Module (SPM)

Model:Alpha SPM-11

Antarmuka:Tipe I

Kekuatan input nominal:13.2 kW

Tegangan Bus Masuk:283~325 VDC (dari modul catu daya Alpha PSM)

Tegangan Keluar Maksimal:230 VAC

Nomer arus keluar:48 A

Serial CNC yang kompatibel:Seri 0, 15, 16, 18, 20, 21, 16i, 18i, 20i, 21i, Power Mate i

Motor Spindle yang kompatibel:Alpha 6, Alpha 8, Alpha P 8, Alpha P 12

Suhu operasi lingkungan:0°55°C

Varian umum:#H500 (standar), #H501

Gambaran umum

PeraturanFanuc A06B-6078-H211adalah modul penguat spindle seri Alpha model SPM-11 menghasilkan 13,2 kW dari bus DC unit catu daya Alpha, dengan arus output nominal 48A hingga 230VAC,untuk menggerakkan motor spindle seri Alpha dalam kelas 6 ∼ 12 kW.

Ini menggunakan topologi inverter PWM transistor dan antarmuka serial Tipe I ke CNC, dan ini adalah modul drive spindle yang ditemukan di pusat pemesinan Fanuc, mesin penggilingan vertikal dan horizontal,dan pusat pengeboran di seluruh generasi alat mesin CNC dibangun di sekitar arsitektur drive Fanuc Alpha termasuk mesin Robodrill Fanuc sendiri dan rangkaian Leadwell CNC.

Pada SPM-11 kekuatan peringkat modul ini mencakup 8 kW dan 12 kW Alpha spindle motor (Alpha 6, Alpha 8, AlphaP 8,dan AlphaP 12) yang ditentukan pabrik untuk pusat pemesinan tingkat menengah dari periode ini.

Ini berada di kisaran amplifier spindle Alpha antara SPM-5.5 (lebih kecil) dan SPM-15 (lebih besar), dan 13.2 kW kapasitas input dan 48A output batas menentukan mana spindle motor dapat terhubung ke dalamnya.

A06B-6078-H211 ada dalam dua varian akhiran utama: #H500 dan #H501.

Ini membawa versi perangkat lunak yang berbeda dan, dalam beberapa konfigurasi, papan antarmuka yang berbeda karena parameter kontrol spindle yang disimpan di CNC dan protokol komunikasi yang diharapkan oleh modul harus sesuai.

CNC-Shopping dan pemasok spesialis lainnya mencatat bahwa unit #H501 memerlukan konfirmasi perangkat lunak khusus untuk memastikan versi yang benar disediakan.

Mengobati kedua akhiran ini sebagai saling bergantian tanpa verifikasi dapat menghasilkan modul yang menyala tetapi gagal berkomunikasi dengan benar dengan CNC mesin.

Spesifikasi Utama

Arsitektur SPM Alpha Di mana SPM-11 cocok

Sistem penggerak Alpha Fanuc memisahkan fungsi konversi daya dan penyimpanan energi dari fungsi penggerak motor individu.mengubahnya menjadi tegangan bus DC yang diatur, dan menyediakan regenerasi energi selama perlambatan motor

Modul amplifier spindle menarik dari bus DC bersama ini dan mengubahnya menjadi AC voltase variabel, frekuensi variabel yang dibutuhkan oleh motor spindle.

Arsitektur ini berarti SPM-11 tidak memiliki koneksi langsung ke catu daya AC.Ini menerima tegangan bus DC dari PSM dan mengubahnya menjadi tenaga motor di bawah perintah CNC melalui antarmuka serial Tipe I.

PSM harus memiliki ukuran yang benar untuk beban total motor ‡ spindle ditambah sumbu servo ‡ dan SPM-11 13.Masukan 2 kW harus berada dalam kapasitas PSM yang tersedia bersama modul servo amplifier yang berbagi bus yang sama.

"11" di SPM-11 menunjukkan kelas daya output nominal modul dalam kW. Dalam seri amplifier spindle Alpha 200V, kisaran berjalan dari SPM-2 di ujung kecil ke SPM-55 di ujung besar.

SPM-11 cocok untuk motor spindle Alpha kelas menengah dan merupakan salah satu modul spindle yang paling umum ditemukan dalam mesin alat generasi Alpha, itulah sebabnya unit pertukaran,jasa perbaikan, dan papan cadangan tetap didukung dengan baik di pasar aftermarket.

Tipe I Antarmuka CNC Komunikasi

Penunjukan Tipe I pada A06B-6078-H211 mengidentifikasi antarmuka komunikasi serial antara amplifier spindle dan CNC.Fanuc menggunakan dua tipe antarmuka serial dalam keluarga drive spindle seri Alpha: Tipe I dan Tipe II.

Ini tidak dapat ditukarkan a Tipe I modul amplifier spindle membutuhkan CNC dikonfigurasi untuk komunikasi spindle Tipe I, dan Tipe II modul membutuhkan Tipe II dikonfigurasi CNC.

Menginstal tipe antarmuka yang salah tidak hanya menurunkan kinerja; itu mencegah spindle dari operasi, karena CNC tidak dapat membangun komunikasi dengan modul.

Antarmuka Tipe I mencakup seluruh fungsi pengendalian spindle yang dibutuhkan alat mesin: transmisi perintah kecepatan, penerimaan umpan balik kecepatan, posisi berhenti berorientasi,Kontrol poros Cs (poros kontur spindle) untuk mesin multifungsi, dan sinkronisasi tap kaku dengan Z-axis feed.

Rentang kontrol kecepatan SPM-11 1:100 dan akurasi kecepatan ± 0,1% dari kecepatan maksimum dipertahankan melalui tautan serial ini di bawah regulasi kecepatan loop tertutup CNC.

Ketika CNC mengeluarkan perintah kecepatan spindle, SPM-11 mengeksekusi melalui inverter PWM,penyesuaian frekuensi output dan tegangan untuk membawa motor spindle ke kecepatan yang diperintahkan dan mempertahankannya terhadap torsi beban pemotongan variabel.

Umpan balik kecepatan dari sensor MZi atau M spindle motor kembali melalui antarmuka yang sama ke CNC, yang menutup loop kontrol kecepatan.

Motor Spindle yang Kompatibel

A06B-6078-H211 menggerakkan motor spindle seri Alpha berikut dalam amplop output 13,2 kW / 48A:

Alpha 6 (α6):Alfa seri 6 kW kelas spindle motor, biasanya digunakan pada pusat pemesinan yang lebih kecil dan pusat bor-tap.

Alpha 8 (α8):Mesin yang paling umum dipasangkan dengan SPM-11 di pusat pengolahan generasi Alpha.Alpha 8 berjalan dalam arus nominal SPM-11 pada kedua tingkat output tugas terus menerus dan pendek.

AlphaP 8 (αP8):Motor seri AlphaP dalam kelas 8 kW

AlphaP 12 (αP12):Motor seri AlphaP dalam kelas 12 kW. ini adalah motor terbesar yang dapat didorong SPM-11.Kondisi ukuran PSM dan suhu lingkungan harus diverifikasi saat menjalankan AlphaP 12 dalam siklus pemotongan berat yang berkelanjutan.

Mengkoneksi motor spindle di luar daftar ini khususnya motor Alpha yang lebih besar seperti Alpha 15 atau Alpha 22 Parameter tipe motor dalam modul penguat spindle harus diatur dengan benar untuk motor yang terhubung sebelum spindle dioperasikan.

Perlindungan dan Kondisi Operasi Lingkungan

SPM-11 menggabungkan tiga lapisan perlindungan perangkat keras yang beroperasi secara independen dari pemantauan perangkat lunak CNC:perlindungan overcurrent (memicu transistor output sebelum kerusakan penggulung terjadi pada overcurrent berkelanjutan), perlindungan overvoltage (memantau tegangan bus DC dan campur tangan jika energi regeneratif menyebabkan tegangan bus naik di atas batas aman),dan perlindungan termal (memantau suhu modul dan mengurangi output atau mematikan jika ambang batas termal internal melebihi).

Modul bekerja dengan benar dari 0 °C hingga 55 °C lingkungan. Di atas 55 °C, sirkuit perlindungan termal mulai membatasi output sebelum modul dimatikan,yang memanifestasikan sebagai derating spindle selama produksi berat gejala yang terlihat seperti masalah kinerja spindle tetapi sebenarnya masalah pendinginan kabinetMenjaga suhu lingkungan kabin drive dalam amplop nominal adalah langkah pencegahan utama.

Di atas ketinggian instalasi 1.000 m, output yang tersedia harus dikurangi sekitar 1 °C untuk setiap tambahan 100 m ketinggian (setara dengan ruang kepala termal yang berkurang).Untuk instalasi di ketinggian tinggi, ini adalah parameter yang harus diverifikasi dengan pembuat mesin atau dokumentasi aplikasi Fanuc.

Kode Alarm dan Mode Kesalahan Umum

SPM-11 melaporkan kesalahan melalui kombinasi indikator LED di muka modul dan kode alarm yang dikomunikasikan ke CNC.

Alarm 12 (Overcurrent / Spindle Motor Fault):Terlihat ketika isolasi antara PE dan kabel tenaga motor (U, V, W) rusak.Prosedur diagnostik adalah untuk menghapus kabel listrik motor di terminal amplifier dan isolasi uji antara PE dan setiap kabel yang dihapusJika isolasi dapat diterima pada terminal amplifier tetapi tidak pada motor itu sendiri, kesalahan adalah dalam gulungan motor modul tidak salah.

Alarm 03 (Kesalahan Pengisian DC Link):Menunjukkan masalah dengan tegangan bus DC, yang mungkin PSM, DC link kapasitor di PSM atau SPM-11, atau bus interconnecting bar.

C0, C1, C2 (kesalahan komunikasi):Ini menunjukkan hilangnya, atau kesalahan dalam komunikasi serial antara CNC dan modul SPM.atau ketidakcocokan parameter antara versi perangkat lunak spindel CNC dan versi perangkat lunak modul, masalah khusus ketika varian #H500 dan #H501 terlibat.

Sumber, Pertukaran, dan Perbaikan

A06B-6078-H211 adalah modul yang dapat digunakan oleh perusahaan spesialis termasuk CNC-Electronics, Fanucworld,dan unit bursa saham DNC-Electronics dan menawarkan layanan perbaikan yang mencakup papan kontrol/interface dan papan daya. Ketika mencari pengganti, konfirmasi apakah mesin membutuhkan # H500 atau # H501 sebelum memesan seperti yang disebutkan di atas, ini membawa versi perangkat lunak yang berbeda dan tidak selalu dapat ditukarkan.Untuk mesin di mana hanya perilaku alarm spindle yang mengarah ke modul daripada motor atau kabel, pengujian bench dari modul yang dicurigai pada rig pengujian Fanuc adalah langkah diagnostik yang tepat sebelum berkomitmen untuk penggantian.

FAQ

T1: Motor spindle apa yang bisa didorong oleh A06B-6078-H211?

Modul SPM-11 dinilai untuk motor spindle seri Alpha dalam amplop output 13,2 kW / 48A: Alpha 6, Alpha 8, AlphaP 8, dan AlphaP 12.Menghubungkan motor yang lebih besar seperti Alpha 15 atau Alpha 22 melebihi arus nominal modul dan akan menghasilkan alarm overcurrent persistenParameter tipe motor dalam modul harus diatur agar sesuai dengan motor yang terhubung sebelum spindle dioperasikan.

T2: Apa perbedaan antara varian #H500 dan #H501?

Keduanya adalah modul SPM-11 yang berbagi perangkat keras daya dan output peringkat yang sama.Versi perangkat lunak harus kompatibel dengan perangkat lunak kontrol spindle CNCKetika mesin ini awalnya dibangun, baik #H500 atau #H501 ditentukan.Mengganti satu dengan yang lain tanpa konfirmasi perangkat lunak dapat mengakibatkan modul yang gagal berkomunikasi dengan CNC spindle tidak akan berjalan dan alarm komunikasi (C0, C1, atau C2) akan dihasilkan. Selalu konfirmasi varian yang diperlukan sebelum memesan pengganti.

T3: Kontrol CNC apa yang kompatibel dengan A06B-6078-H211?

Antarmuka SPM-11 Tipe I kompatibel dengan Fanuc CNC Seri 0, 15, 16, 18, 20 dan 21, dan varian seri i yang sesuai: 16i, 18i, 20i, 21i, dan Power Mate i.CNC harus dikonfigurasi untuk komunikasi serial spindle Tipe ICNC tipe II membutuhkan modul amplifier spindle yang berbeda dan tidak dapat menggunakan A06B-6078-H211 tanpa modifikasi.

T4: Alarm 12 muncul apakah modul SPM-11 rusak?

Alarm 12 menunjukkan kondisi overcurrent yang paling sering disebabkan oleh kerusakan isolasi di spindle motor lilitan atau kabel listrik motor, bukan kegagalan modul.Prosedur diagnostik adalah:Jika Alarm 12 hilang, Anda dapat mengaktifkan dan mengaktifkan spindle.periksa resistensi isolasi antara PE dan setiap kawat yang dihapus isolasi yang dapat diterima adalah dalam rentang ratusan megohmJika isolasi gagal di terminal motor, motor membutuhkan layanan. jika isolasi baik tapi Alarm 12 kembali bahkan dengan kabel yang dikeluarkan, tahap daya modul SPM-11 dicurigai.

T5: Bisakah A06B-6078-H211 diperbaiki, atau apakah perlu diganti sebagai satuan keseluruhan?

Modul terdiri dari dua papan utama: papan kontrol / antarmuka dan papan daya. perusahaan perbaikan drive CNC spesialis menguji dan memperbaiki kedua papan,Mengatasi transistor daya yang gagalPerbaikan biasanya mencakup pengujian bench yang komprehensif pada rig pengujian Fanuc dengan motor spindle yang sebenarnya untuk memverifikasi kinerja sebelum kembali. Exchange programs — where a working reconditioned unit is supplied against return of the faulty core — are also available and reduce downtime compared to waiting for component-level repair on the original unit.
