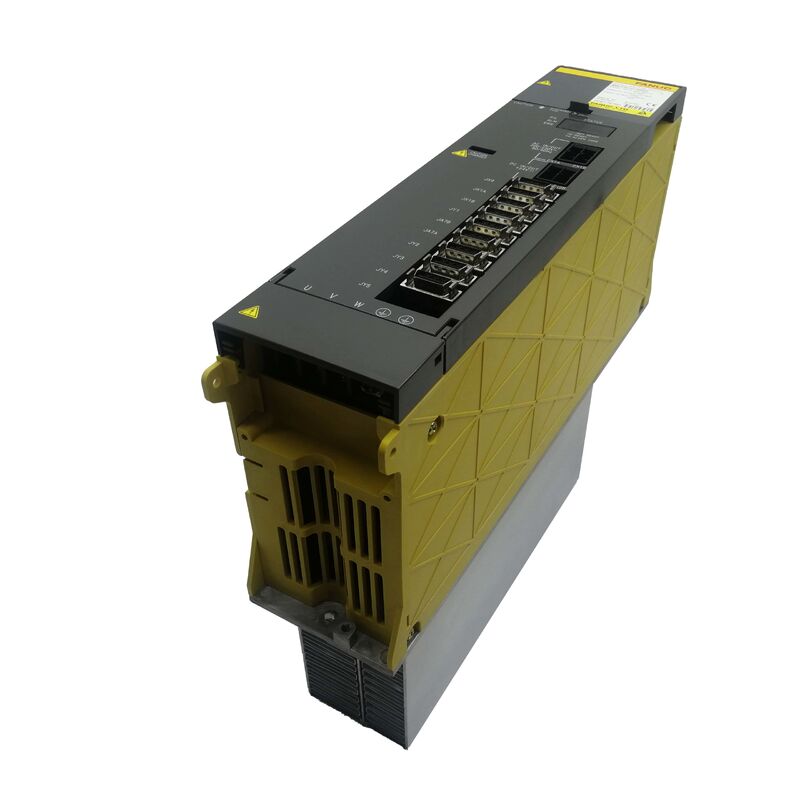

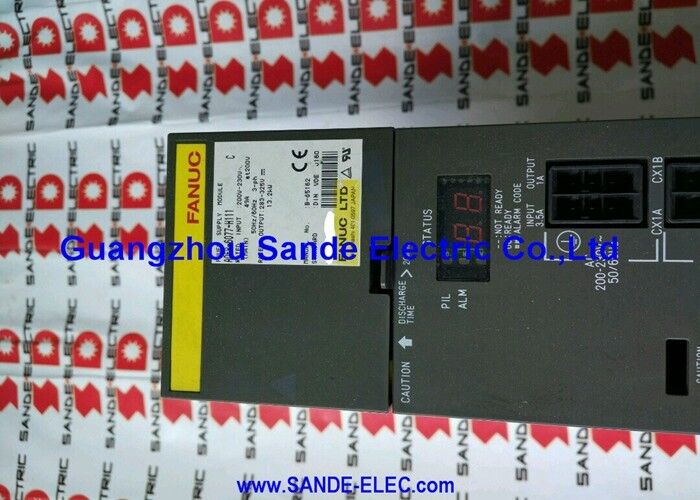

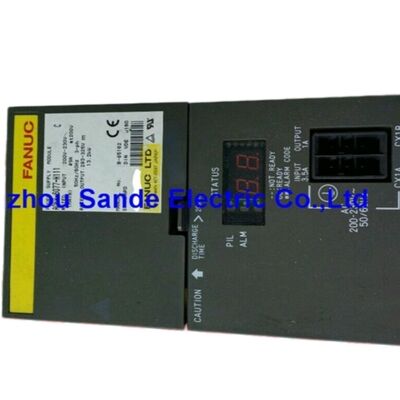

Modul Amplifier Spindel Fanuc A06B-6102-H211 A06B6102H211 A06B-6102-H211

Fanuc A06B-6102-H211 | Modul Penguat Spindel Alpha — SPM-11, 283–325V / 17.5kW, Output 48A, Antarmuka Tipe 1, Kontur Cs, Pengeboran Kaku

Gambaran Umum

Fanuc A06B-6102-H211 adalah modul penguat spindel SPM-11 dalam seri penguat spindel alpha A06B-6102 Fanuc — penggerak spindel kelas 11kW yang diberi nilai output 48A dari input bus DC 17.5kW.

Penunjukan SPM-11 mengidentifikasi modul spindel kelas menengah yang cocok untuk pusat pemesinan dan pusat pembubutan dengan kebutuhan daya spindel dalam kisaran berkelanjutan 7.5–11kW, spesifikasi umum untuk pusat pemesinan vertikal dalam kelas alat 40–50-taper dan pusat pembubutan dengan kapasitas chuck 15–30cm.

Seri A06B-6102 mewakili generasi penguat spindel alpha Fanuc dengan antarmuka Tipe 1 — arsitektur kontrol spindel HRV (High Response Vector) yang memungkinkan fungsi spindel canggih yang tidak tersedia pada generasi penggerak spindel sebelumnya.

Antarmuka Tipe 1 secara khusus menggabungkan sirkuit internal beresolusi tinggi yang memungkinkan CNC menggunakan spindel sebagai sumbu posisi yang dikontrol untuk kontrol kontur Cs, pengeboran kaku, dan sinkronisasi spindel tanpa memerlukan sensor posisi eksternal terpisah.

Pulsa coder bawaan motor spindel menyediakan umpan balik posisi melalui konektor JY2 dan JY4, dan pemrosesan internal beresolusi tinggi penggerak mengubah umpan balik ini menjadi akurasi posisi yang dibutuhkan untuk operasi spindel mode servo.

Pada output terukur 48A, SPM-11 memiliki ruang kepala arus yang cukup untuk transien akselerasi motor spindel. Spindel mesin berakselerasi dari keadaan diam ke kecepatan pemotongan dalam satu hingga beberapa detik — arus puncak selama akselerasi ini dapat mencapai dua hingga tiga kali nilai terukur berkelanjutan.

Input terukur 17.5kW, dikombinasikan dengan kemampuan PSM alpha untuk memberikan daya puncak dari bank kapasitor bus DC-nya, menyediakan energi yang dibutuhkan untuk peristiwa akselerasi ini tanpa menghasilkan kesalahan tegangan rendah bus.

Kunci Spesifikasi

Antarmuka Tipe 1 — Spindel sebagai Sumbu Servo

Penunjukan Tipe 1 dalam seri A06B-6102 berarti modul menggabungkan sirkuit internal beresolusi tinggi yang mengubah spindel dari penggerak yang dikontrol kecepatan sederhana menjadi sumbu yang dikontrol posisi yang mampu beroperasi dalam mode servo.

Kemampuan arsitektur ini mendasari beberapa fungsi pemesinan yang bergantung pada pusat pemesinan modern.

Kontrol kontur Cs menggunakan spindel sebagai sumbu C dalam operasi pembubutan, memutar benda kerja pada posisi sudut yang dikomando secara tepat sementara alat penggilingan atau pengeboran bergerak dalam X dan Y — ini memungkinkan fitur berkontur pada pusat pembubutan yang jika tidak memerlukan operasi pemesinan terpisah pada VMC.

Pengeboran kaku menyinkronkan posisi sudut spindel dengan kemajuan linier sumbu Z dari alat pengeboran melalui setiap pitch ulir, menghilangkan chuck mengambang yang dibutuhkan oleh sistem pra-pengeboran kaku dan memungkinkan kecepatan pengeboran yang lebih tinggi dengan kualitas ulir yang lebih baik.

Sinkronisasi spindel mengoordinasikan dua spindel pada mesin bubut spindel ganda atau pusat pembubutan sub-spindel, mencocokkan kecepatan mereka untuk memungkinkan transfer benda kerja dari spindel utama ke sub-spindel tanpa penyangga mekanis.

Semua fungsi ini memerlukan pemrosesan posisi beresolusi tinggi antarmuka Tipe 1 — penggerak spindel beresolusi rendah atau antarmuka analog tidak dapat mengimplementasikannya terlepas dari ukuran motor.

SPM-11 dalam Rentang Spindel Alpha

Seri A06B-6102 mencakup output modul spindel dari SPM-2.2 (H202, untuk motor spindel kecil) hingga model SPM yang lebih besar untuk pusat pemesinan berdaya tinggi. SPM-11 berada di kelas menengah — di atas SPM-5.5 (H206, untuk aplikasi mesin kecil atau sub-spindel) dan di bawah SPM-15 dan SPM-22 yang digunakan pada penggerak spindel utama yang lebih besar.

Penempatan ini mencocokkan SPM-11 dengan segmen tengah yang luas dari pusat pemesinan CNC: VMC 40-taper dengan daya spindel dalam kisaran 7.5–11kW, pusat pembubutan dengan ukuran chuck hingga 250mm, dan pusat pemesinan horizontal dalam kelas palet yang lebih kecil.

Penggantian SPM-11 yang rusak pada mesin produksi mudah dilakukan dalam hal penggantian fisik — modul menempati posisi standar di rel penguat alpha, terhubung ke bus DC dan ke antarmuka spindel CNC.

Parameter motor spindel yang disimpan di CNC harus sesuai dengan model motor yang terpasang, dan riwayat alarm spindel CNC memberikan kode kesalahan yang mengidentifikasi apakah kegagalan ada pada penggerak spindel, motor spindel, atau pulsa coder motor.

FAQ

Q1: Alarm spindel apa pada A06B-6102-H211 yang menunjukkan kesalahan modul versus kesalahan motor?

Kode alarm LED merah modul (AL-03 hingga AL-12) menunjukkan kesalahan di dalam perangkat keras penggerak — sekering tautan DC, sekering input, panas berlebih semikonduktor daya, tegangan berlebih atau arus berlebih bus DC. AL-01 (panas berlebih motor) dan AL-02 (deviasi kecepatan berlebih) biasanya menunjuk ke motor atau sistem umpan balik daripada penggerak itu sendiri.

Ketika AL-08 hingga AL-12 muncul, perangkat keras penggerak dicurigai.

Selalu periksa isolasi lilitan motor hingga beberapa ratus megaohm sebelum mengganti modul — kegagalan isolasi motor yang menyebabkan arus kesalahan melalui tahap output penggerak adalah penyebab utama paling umum dari arus berlebih tautan DC (AL-12) dan penghentian penggerak.

Q2: Apa sufiks #H520 pada varian CE A06B-6102-H211#H520?

Sufiks #H520 menunjukkan varian modul SPM-11 yang ditandai CE, diproduksi untuk pasar Eropa dan sesuai dengan arahan keselamatan listrik CE. Spesifikasi listrik — input terukur, arus output, dan fungsi kontrol spindel — identik dengan H211 dasar A06B-6102.

Penandaan CE menunjukkan modul telah diuji dan didokumentasikan untuk kepatuhan dengan arahan UE yang relevan yang mencakup peralatan tegangan rendah dan kompatibilitas elektromagnetik. Untuk mesin yang beroperasi di dalam UE, varian CE adalah nomor suku cadang yang diperlukan; untuk pasar lain, H211 dasar dan #H520 dapat dipertukarkan secara fungsional.

Q3: Apakah SPM-11 mendukung kontur Cs dan pengeboran kaku secara bersamaan?

Tidak. Kontrol kontur Cs, pengeboran kaku, sinkronisasi spindel, dan orientasi adalah mode operasi yang saling eksklusif — CNC memerintahkan satu mode pada satu waktu, dan beralih di antaranya memerlukan pembatalan mode aktif terlebih dahulu.

Kode alarm ER-11 hingga ER-22 dalam penggerak spindel secara khusus menandai upaya untuk memerintahkan mode kedua saat mode lain aktif.

Ini adalah batasan kontrol perangkat lunak, bukan batasan perangkat keras modul — perangkat keras SPM-11 mendukung semua mode, tetapi hanya satu yang dapat aktif pada satu waktu dalam urutan program pemesinan.

Q4: Dapatkah A06B-6102-H211 digunakan dengan motor spindel alpha apa pun, atau harus motor sesuai dengan peringkat penggerak?

Penggerak SPM-11 pada output 48A berukuran untuk motor spindel seri alpha dalam kelas daya berkelanjutan 7.5–11kW. Menggunakan motor spindel yang jauh lebih besar — yang membutuhkan arus berkelanjutan di atas 48A di bawah beban pemotongan — akan memicu perlindungan arus berlebih dan menghasilkan alarm spindel selama operasi pemotongan.

Arus terukur motor (dari pelat nama atau spesifikasi motor spindel Fanuc) harus berada dalam output terukur penguat untuk operasi beban penuh yang andal.

SPM-11 dapat menggerakkan motor spindel yang lebih kecil (permintaan arus berkelanjutan yang lebih rendah) tanpa masalah, meskipun ini bukan kasus penggunaan yang umum.

Q5: Ukuran PSM berapa yang dibutuhkan untuk mendukung A06B-6102-H211 dalam konfigurasi mesin penuh?

Permintaan input 17.5kW SPM-11 harus diakomodasi dalam kapasitas total PSM bersama dengan semua modul SVM di tumpukan penguat sumbu mesin.

VMC tipikal dengan tiga modul SVM sumbu (total 2–6kW) ditambah SPM-11 memerlukan PSM yang diberi nilai sekitar 20–25kW puncak untuk menangani akselerasi sumbu dan spindel secara bersamaan.

Prosedur pemilihan PSM Fanuc menjumlahkan permintaan puncak semua modul untuk menentukan kapasitas PSM minimum yang diperlukan — ukuran PSM yang kurang akan menghasilkan alarm tegangan rendah tautan DC secara khusus selama urutan gerakan bersama yang paling menuntut.
