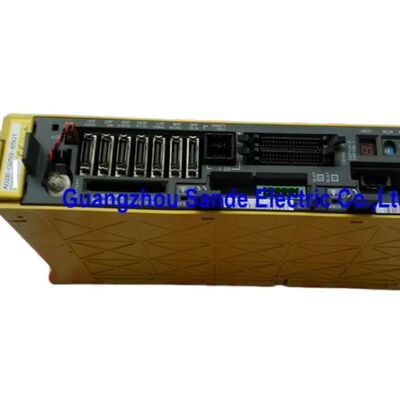

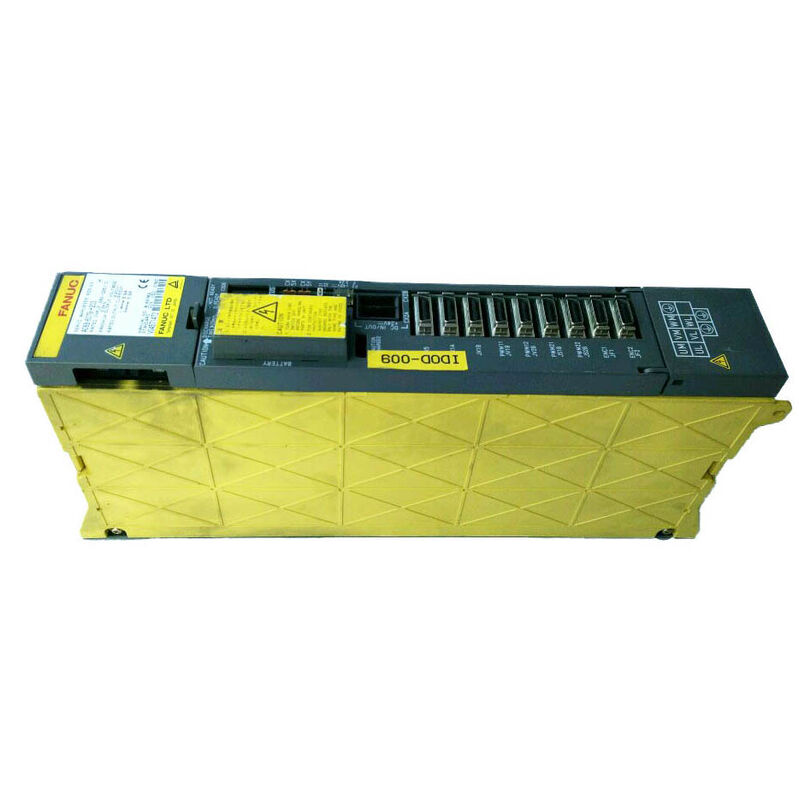

Fanuc Spindle Amplifier Module A06B-6079-H101 A06B6079H101

Fanuc A06B-6079-H101 | Modul Amplifikasi Servo Alpha — SVM1-12, Sumbu Tunggal, Antarmuka PWM Tipe A/B 283–325V / 0,75kW, Output 3,0A

Gambaran Umum

The Fanuc A06B-6079-H101 adalah modul sumbu tunggal terkecil dalam seri amplifikasi servo alpha Fanuc A06B-6079, yang diberi nama SVM1-12, dengan peringkat output berkelanjutan 3,0A pada saluran sumbu L-nya dari input bus DC 0,75kW, 283–325V.

Ini adalah kelas arus pemula dalam jajaran sumbu tunggal SVM alpha, yang cocok dengan motor alpha Fanuc teringan dalam rentang α1/3000 dan α2/3000.

Ini adalah modul yang ditentukan ketika sumbu mesin hanya membutuhkan arus berkelanjutan yang sederhana — pusat permesinan CNC ringkas dengan penggerak meja dan sadel ringan, sistem robotik kecil, dan mesin CNC wire EDM dan sinker EDM di mana semua sumbu beroperasi dalam batas 3,0A.

SVM1-12 menempati lebar rel amplifikasi 60mm, format tersempit dalam seri sumbu tunggal SVM alpha.

Jejak kaki yang ringkas ini merupakan keuntungan desain kabinet praktis bagi pembuat mesin yang memasang banyak penggerak di samping modul PSM (Power Supply Module) dan modul amplifikasi spindel.

Dalam instalasi di mana tiga sumbu semuanya membutuhkan output berkelanjutan 3,0A yang sama, pembuat mesin terkadang memilih modul tiga sumbu SVM3-12/12/12 untuk kekompakan yang lebih besar — tetapi di mana penggantian sumbu individual atau selektif selama diagnosis kesalahan penting, tiga modul SVM1-12 terpisah memberikan isolasi kesalahan yang lengkap antar sumbu.

Detail praktis saat memesan atau menyervis A06B-6079-H101 adalah konfigurasi port baterai CX5. Fanuc memasang modul ini dengan satu atau dua port baterai CX5 tergantung pada konfigurasi mesin dan seri kontrol — jumlah port menentukan berapa banyak sumbu encoder absolut yang didukung oleh sirkuit baterai.

Modul pengganti harus sesuai dengan konfigurasi asli, atau cadangan baterai encoder absolut tidak akan berfungsi dengan benar untuk semua sumbu yang terhubung. Ini bukan parameter kinerja modul itu sendiri tetapi detail komisioning penting saat mengganti unit yang rusak.

Spesifikasi Utama

SVM1-12 dalam Arsitektur Modul Alpha

A06B-6079-H101 mengambil energi dari bus DC bersama PSM alpha dan mengubah energi bus tersebut menjadi arus motor sinusoidal tiga fasa yang menggerakkan motor servo alpha.

Daya input terperingkat 0,75kW adalah permintaan bus DC yang sederhana dari modul ini pada output berkelanjutan terperingkat 3,0A — jauh lebih rendah daripada permintaan multi-kilowatt dari modul SVM1 yang lebih besar dalam seri yang sama.

Untuk mesin yang menggunakan tiga modul SVM1-12 di ketiga sumbunya, total permintaan modul amplifikasi servo pada PSM adalah 3 × 0,75kW = 2,25kW, menyisakan sebagian besar kapasitas PSM standar yang tersedia untuk permintaan puncak modul amplifikasi spindel selama akselerasi spindel.

Kompatibilitas antarmuka ganda PWM Tipe A/B adalah fitur dari modul alpha kelas 60mm yang membuat A06B-6079-H101 dapat diservis di berbagai generasi kontrol CNC.

Kompatibilitas Tipe A mencakup kontrol Seri 0-C, 15A, 16A, 18A, dan 21A yang lebih lama; Tipe B mencakup Seri 0-MD, 0-MF, 15B, 16B, 18B, dan 21B.

Tipe antarmuka ditentukan oleh generasi kontrol CNC mesin dan dikonfigurasi pada modul melalui varian papan pengkabelan atau sakelar antarmuka yang sesuai — saat memesan pengganti, tipe kontrol mesin yang ada menentukan konfigurasi antarmuka mana yang diperlukan.

α1/3000 dan α2/3000 — Kelas Motor yang Cocok

α1/3000 dan α2/3000 adalah motor alpha Fanuc ringkas yang cocok untuk sumbu CNC tugas ringan dan aplikasi pemosisian presisi.

α1/3000 (Model 1 alpha, kecepatan terperingkat 3000rpm) adalah motor teringan dalam keluarga motor sumbu seri alpha, digunakan di mana massa dan gesekan sumbu rendah dan permintaan tertinggi adalah respons cepat dan bersih terhadap perintah kecepatan daripada torsi berkelanjutan yang tinggi.

α2/3000 memberikan peningkatan torsi pada kecepatan terperingkat yang sama, memperluas jenis sumbu yang berlaku sambil tetap beroperasi dengan baik dalam peringkat berkelanjutan 3,0A SVM1-12.

Untuk mesin CNC EDM, motor alpha kecil ini adalah penggerak sumbu standar — EDM membutuhkan pemosisian yang sangat presisi dan lambat pada jarak kecil dengan riak kecepatan yang sangat rendah, dan regulasi arus PWM sinusoidal seri alpha memberikan gerakan halus dan berkelanjutan yang bergantung pada kualitas permukaan EDM.

FAQ

Q1: Apa padanan FSSB dari A06B-6079-H101, dan apakah dapat dipertukarkan?

Padanan antarmuka serat optik FSSB dari SVM1-12 adalah A06B-6096-H101. Keduanya adalah modul SVM1-12 dengan output 3,0A pada input 0,75kW. Keduanya tidak dapat dipertukarkan secara langsung — A06B-6079-H101 menggunakan komunikasi serial PWM ke CNC, sementara A06B-6096-H101 menggunakan bus serat optik FSSB.

Tipe kontrol CNC mesin dan pengkabelan antarmuka menentukan mana yang diperlukan. Memasang varian yang salah akan menghasilkan kesalahan komunikasi antara CNC dan penggerak — selalu cocokkan modul dengan tipe antarmuka aktual mesin.

Q2: Apa arti spesifikasi "1 atau 2 port baterai CX5" dalam praktik?

Konektor CX5 pada modul servo alpha adalah koneksi cadangan baterai untuk pulse coder absolut motor.

Modul dengan satu port CX5 mendukung cadangan baterai untuk satu sumbu encoder absolut. Modul dengan dua port CX5 mendukung cadangan baterai untuk dua sumbu — relevan dalam beberapa konfigurasi mesin di mana SVM1-12 digunakan dalam pengaturan pengkabelan tertentu.

Memberikan jumlah port yang salah dalam modul pengganti berarti satu atau lebih sumbu akan kehilangan data posisi absolut saat daya mati dan memerlukan penentuan posisi ulang. Identifikasi jumlah port CX5 pada modul asli sebelum memesan.

Q3: Apa tipe mesin umum yang menggunakan A06B-6079-H101?

SVM1-12 paling sering ditemukan pada pusat permesinan CNC kecil dan pusat permesinan vertikal dengan penggerak sumbu motor alpha ringkas, mesin CNC wire EDM di mana tiga atau lebih sumbu masing-masing menggunakan motor alpha kecil untuk pemosisian elektroda yang presisi, dan instalasi robotik kecil di mana modul sumbu individual lebih disukai daripada modul multi-sumbu untuk fleksibilitas pemeliharaan. Ini juga muncul di beberapa konfigurasi pusat pembubutan CNC sebagai penggerak sumbu C atau sumbu B di mana motor sumbu putar berada di kelas α1/α2.

Q4: Dapatkah A06B-6079-H101 beroperasi secara independen dari PSM dengan catu daya DC eksternal?

Tidak. Seperti semua penggerak seri modul SVM, H101 memerlukan tegangan bus DC (283–325V) yang disediakan oleh PSM alpha.

PSM juga menyediakan daya kontrol dan mengelola fungsi pengereman regeneratif untuk seluruh tumpukan amplifikasi.

H101 tidak memiliki penyearah internal dan tidak dapat mengubah AC jaringan listrik secara langsung ke tegangan operasinya.

Dalam instalasi di mana PSM asli rusak, PSM harus diganti sebelum SVM1-12 dapat diberi daya dan diuji.

Q5: Apa mode kesalahan paling umum pada A06B-6079-H101?

Kegagalan modul IPM (biasanya dipicu oleh kerusakan isolasi belitan motor yang menyebabkan arus kesalahan tembus) adalah kesalahan mendadak yang paling umum. Penuaan kapasitor pada sirkuit bus internal menghasilkan perilaku tidak menentu dari waktu ke waktu pada modul yang lebih tua.

Pembuangan paket baterai menyebabkan hilangnya posisi absolut saat daya mati — ini adalah item pemeliharaan, bukan kesalahan penggerak, tetapi menghasilkan alarm yang mengganggu produksi. Tampilan LED 7-segmen modul menunjukkan kode alarm yang, dikombinasikan dengan nomor SV-alarm CNC, mengidentifikasi kategori kesalahan.

Selalu uji isolasi motor hingga beberapa ratus megaohm sebelum mengaitkan alarm arus berlebih ke modul.
