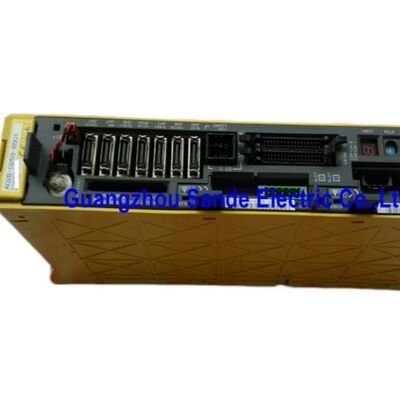

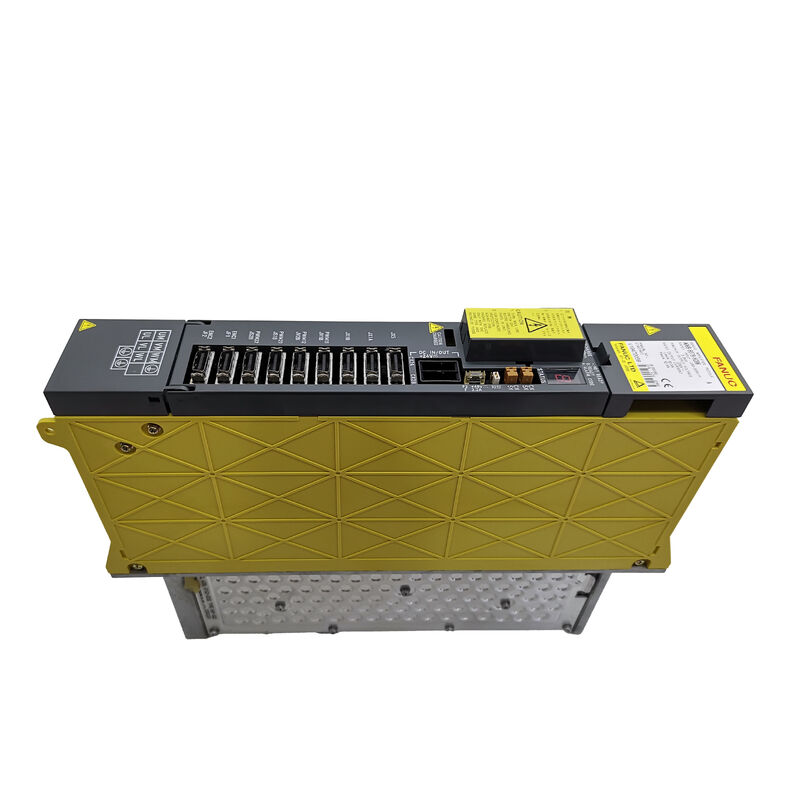

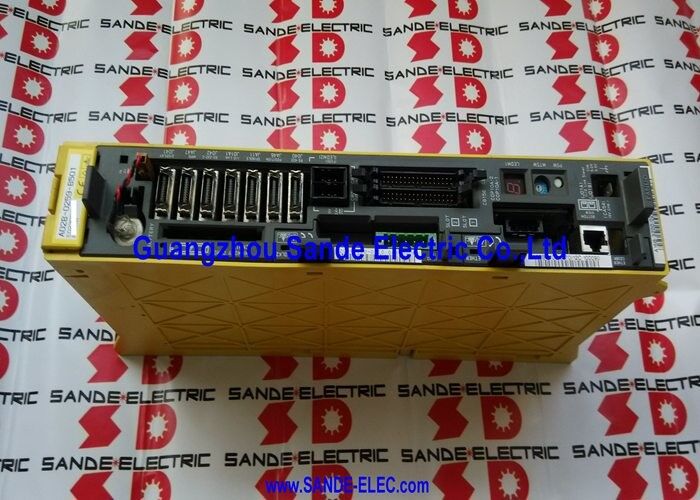

Penguat Servo Fanuc A06B-6079-H201 A06B6079H201 A06B-6079-H201

Fanuc A06B-6079-H201 | Modul Amplifikasi Servo Alpha 2-Sumbu — SVM2-12/12, 3.0A × 2 Sumbu, 283–325V / 1.5kW, Output 230V, PWM Gelombang Sinus IGBT, Tipe A/B

Gambaran Umum

The Fanuc A06B-6079-H201 adalah modul amplifikasi servo seri alpha dua sumbu dari kelas SVM2-12/12 — modul penggerak saluran ganda yang mengontrol koneksi sumbu L dan M secara bersamaan, masing-masing diberi peringkat output berkelanjutan 3.0A dari input bus DC 283–325V.

Lebar modul 60mm yang ringkas dan arsitektur dua sumbu menjadikan H201 salah satu modul seri alpha yang paling umum ditemui di lapangan: dua sumbu dalam ruang rel kabinet 60mm secara alami masuk ke dalam konfigurasi pusat permesinan di mana dua dari tiga sumbu utama adalah motor α kecil yang berjalan pada beban dalam amplop arus puncak 12A / berkelanjutan 3.0A.

Kelas arus SVM2-12/12 berukuran untuk motor servo alpha yang lebih kecil — α1/3000, α2/2000, dan α2/3000 — yang menggerakkan sumbu beban lebih ringan dari mesin perkakas CNC ukuran ringkas dan sedang serta mesin EDM kawat.

Dalam pusat permesinan tiga sumbu di mana sumbu X dan Y digerakkan oleh motor α1 atau α2 dan sumbu Z memerlukan motor yang lebih berat, konfigurasi penggerak yang umum memasangkan H201 (SVM2-12/12) untuk sumbu X dan Y dengan SVM sumbu tunggal yang lebih besar untuk sumbu Z.

Pendekatan modul campuran ini umum dalam instalasi seri alpha Fanuc dan memungkinkan pembuat mesin untuk mengoptimalkan lebar kabinet dan biaya dengan hanya menggunakan kapasitas arus yang benar-benar diperlukan untuk setiap sumbu.

Metode kontrol PWM gelombang sinus yang diimplementasikan dalam jembatan IGBT H201 menghasilkan bentuk gelombang arus motor yang halus yang meminimalkan riak torsi — variasi torsi periodik kecil yang timbul dari bentuk gelombang arus yang kurang ideal dalam penggerak PWM trapesium atau enam langkah.

Untuk sumbu permesinan CNC di mana kualitas permukaan akhir dipengaruhi oleh riak kecepatan sumbu, pendekatan PWM gelombang sinus adalah standar yang diimplementasikan oleh semua penggerak seri alpha.

Spesifikasi Utama

Arsitektur Dua Sumbu — Dua Saluran Independen

Dua saluran sumbu SVM2-12/12 adalah tahap output yang secara elektrik independen berbagi bus DC umum dan rumah elektronik kontrol.

Setiap saluran memiliki rakitan transistor IPM (Intelligent Power Module) sendiri yang diberi peringkat 20A puncak, sirkuit pengukuran arus sendiri, deteksi kesalahan sendiri, dan output tampilan alarm 7-segmen sendiri.

Ketika satu saluran mengalami kesalahan, tampilan alarm CNC mengidentifikasi sumbu dan kode kesalahan tertentu, memungkinkan isolasi kesalahan ke saluran L atau M tanpa melepas modul dari layanan jika kesalahan tidak memerlukan penghentian darurat sumbu lainnya.

Papan pengkabelan bersama (A16B-2202-077x) merutekan sinyal antara antarmuka serial CNC, dua bagian kartu kontrol, dan dua tahap output.

Kartu kontrol (A20B-2001-09xx) mengelola algoritma kontrol arus untuk kedua sumbu secara bersamaan dalam firmware DSP-nya.

Tidak ada papan yang tersedia secara terpisah dari Fanuc — kesalahan pada papan ini memerlukan penggantian modul, sementara kesalahan komponen pada modul IPM, sistem pendingin, sekering, dan baterai dapat ditangani di bangku.

PWM Gelombang Sinus dan Jembatan IGBT — Kontrol Gerakan Halus

Kontrol PWM (pulse-width modulation) gelombang sinus yang diimplementasikan dalam A06B-6079-H201 menghasilkan bentuk gelombang arus fasa motor yang sangat mendekati sinusoida sejati.

Jembatan IGBT (Insulated Gate Bipolar Transistor) beralih pada frekuensi tinggi, dan siklus tugas PWM dimodulasi terus menerus untuk menghasilkan besaran arus motor dan sudut fasa yang diinginkan pada setiap saat siklus listrik.

Untuk motor servo alpha yang terhubung, arus sinusoidal menghasilkan output torsi yang paling halus di seluruh rentang kecepatan motor — dari kecepatan mendekati nol selama pemosisian halus hingga kecepatan traverse cepat penuh.

Karakteristik torsi yang halus inilah yang memungkinkan akurasi kontur yang ketat yang dicapai oleh pusat permesinan CNC pada permukaan melengkung yang kompleks, di mana kecepatan sumbu berubah terus menerus dan riak torsi apa pun akan menghasilkan tanda alat yang terlihat pada benda kerja.

Fungsi pembatasan arus dan regulasi tegangan dalam algoritma kontrol H201 melindungi transistor output modul dan motor yang terhubung dari kondisi kesalahan. Perlindungan arus berlebih merespons dalam mikrodetik melalui perlindungan perangkat keras bawaan IPM, lebih cepat dari loop kontrol firmware, menyediakan lini pertahanan pertama terhadap kondisi hubung singkat.

FAQ

Q1: Berapa arus output berkelanjutan terperingkat dari SVM2-12/12 — apakah itu 12A atau 3.0A per sumbu?

Angka "12" dalam SVM2-12/12 mengacu pada kelas arus output puncak (sekitar 12A puncak per sumbu), yang merupakan dasar untuk nama model modul dalam konvensi penamaan Fanuc. Arus output berkelanjutan terperingkat adalah 3.0A per sumbu — arus berkelanjutan yang dapat dikirimkan penggerak di bawah beban permesinan yang berkepanjangan tanpa kelebihan beban termal.

Arus puncak tersedia untuk transien akselerasi singkat. Saat memilih motor yang kompatibel, verifikasi arus berkelanjutan terperingkat motor berada pada atau di bawah 3.0A; verifikasi arus puncak motor saat akselerasi tidak melebihi kemampuan puncak 12A.

Q2: H201 dapat menggunakan antarmuka Tipe A atau Tipe B — bagaimana tipe yang benar ditentukan?

Tipe antarmuka ditentukan oleh generasi kontrol CNC dan konfigurasi servo mesin. Antarmuka Tipe A dikaitkan dengan seri A06B-6079 dalam konfigurasi sistem yang lebih lama; Tipe B dikaitkan dengan seri A06B-6080 tetapi juga dapat muncul dalam beberapa konfigurasi A06B-6079.

Dalam praktiknya, tipe ditentukan oleh pengkabelan konektor antarmuka serial pada kartu sumbu CNC dan tipe pulse coder motor. Pendekatan teraman adalah mengkonfirmasi tipe antarmuka dari penggerak mesin yang ada sebelum mencari pengganti — tipe antarmuka yang salah akan menghasilkan alarm komunikasi pada CNC dan mencegah operasi servo.

Q3: Motor servo alpha apa yang kompatibel dengan A06B-6079-H201?

Peringkat arus berkelanjutan/puncak 3.0A/12A SVM2-12/12 dicocokkan dengan motor seri alpha yang lebih kecil: α1/3000 (terperingkat 0.5kW, 3000rpm), α2/2000 (terperingkat 0.5kW, 2000rpm), dan α2/3000 (terperingkat 0.5kW, 3000rpm).

Motor-motor ini adalah penggerak sumbu standar untuk pusat permesinan ringkas, pusat putar dengan sumbu X/Z kecil, dan mesin EDM kawat.

Pencocokan motor-ke-modul harus tepat — inisialisasi parameter servo CNC memerlukan nomor model motor untuk dimasukkan, dan firmware menggunakannya untuk mengatur penguatan loop arus, batas arus, dan penskalaan umpan balik kecepatan yang benar untuk motor tertentu itu.

Q4: Bisakah kedua saluran sumbu L dan M digunakan secara bersamaan pada arus terperingkat penuh?

Ya. SVM2-12/12 diberi peringkat untuk operasi arus penuh simultan pada kedua saluran L dan M — peringkat daya input 1.5kW mencakup kedua sumbu yang beroperasi pada output berkelanjutan terperingkatnya.

Kapasitas bus DC yang disuplai oleh PSM harus mencukupi untuk kedua sumbu secara bersamaan, yang ada dalam konfigurasi kabinet PSM-SVM seri alpha standar.

Selama gerakan traverse cepat di mana kedua sumbu berakselerasi secara bersamaan, kemampuan regeneratif PSM menangani pemulihan energi dari kedua fase deselerasi motor.

Q5: Penyimpanan dan penanganan — kondisi lingkungan apa yang harus diperhatikan untuk A06B-6079-H201?

H201 harus disimpan di dalam ruangan di lingkungan yang kering dan terkontrol iklimnya. Rentang suhu penyimpanan yang direkomendasikan adalah −20°C hingga +60°C (ambient); hindari sinar matahari langsung selama penyimpanan karena paparan UV dan panas yang berkelanjutan dapat merusak plastik konektor dan lapisan permukaan PCB.

Jangan menyimpan di lingkungan dengan risiko kondensasi — modul IGBT dan komponen PCB rentan terhadap korosi yang disebabkan oleh kelembaban pada sambungan solder dan jejak tembaga. Sebelum memasang modul yang disimpan, periksa komponen internal secara visual untuk tanda-tanda korosi atau kerusakan fisik, dan verifikasi bahwa tegangan baterai cadangan memadai sebelum menyalakan sistem.
