Fanuc Servo amplifier A06B-6079-H106 A06B6079H106 AO6B-6O79-H1O6

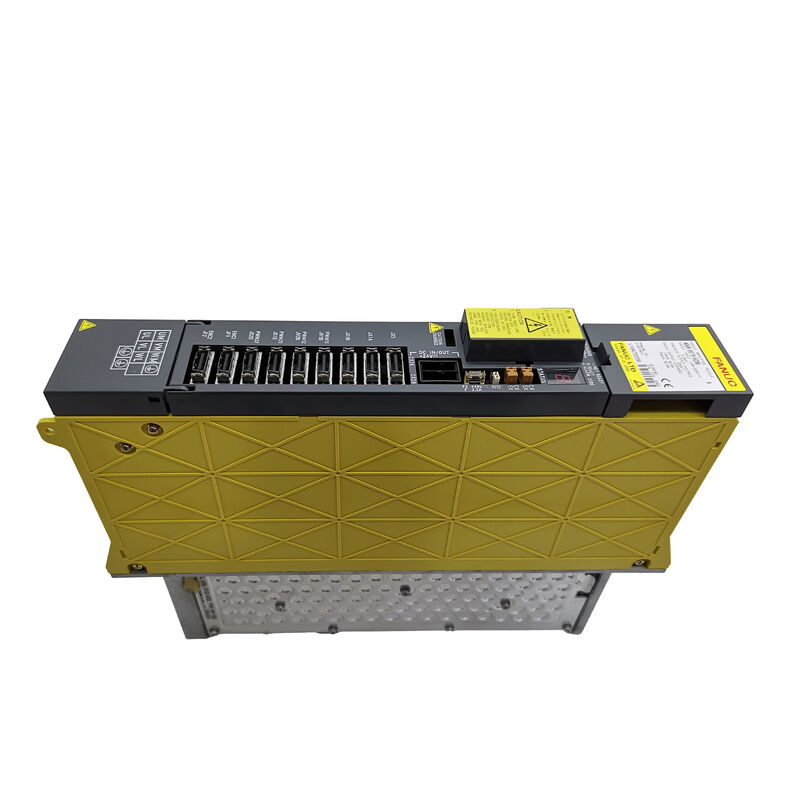

FANUC A06B-6079-H106 | Modul Amplifikasi Servo Sumbu Tunggal Alpha SVM1-130 — 9,1 kW / 52,2A, Asal Jepang

Nomor Suku Cadang: A06B-6079-H106

Produsen: FANUC Corporation (Jepang)

Tipe Produk: Modul Amplifikasi Servo Sumbu Tunggal (SVM1)

Model: SVM1-130

Seri: Amplifikasi Servo Alpha (A06B-6079)

Input Terukur: 283–325V DC / 9,1 kW

Tegangan Output Maksimum: 230V AC

Arus Output Terukur (Sumbu L): 52,2A

Antarmuka: Tipe A / Tipe B (dapat dipilih melalui jumper JS1B & JV1B)

Dimensi: T 380 × L 90 × D 307 mm

Berat: 11 lb (sekitar 5 kg)

Gambaran Umum

A06B-6079-H106 adalah SVM1-130 — modul amplifikasi servo sumbu tunggal kelas 130A dalam sistem penggerak seri Alpha FANUC. Ini adalah salah satu modul dengan peringkat lebih tinggi dalam keluarga SVM1 A06B-6079, yang dirancang untuk sumbu servo yang menggerakkan perkakas pemotong besar dan berat atau pembawa benda kerja besar di mana torsi yang cukup diperlukan. Dengan peringkat input daya 9,1 kW dan arus output berkelanjutan 52,2A, modul ini melayani seluruh rentang motor kelas Alpha 22 hingga 40 FANUC, menjadikannya penggerak yang sesuai untuk aplikasi sumbu yang paling menuntut dalam rentang motor seri Alpha.

Modul ini menarik daya bus DC dari PSM (Modul Catu Daya) sistem Alpha dan mengubahnya menjadi output AC frekuensi variabel, tegangan variabel untuk menggerakkan motor servo yang terhubung. SVM1-130 menangani satu sumbu servo.

Tipe motor yang biasanya dicocokkan dengannya — kelas Alpha 22 hingga 40 — mewakili motor servo berbingkai besar, torsi tinggi yang digunakan dalam pusat permesinan dan pusat putar di mana gaya pemotongan yang signifikan terlibat.

Antarmuka Tipe A dan Tipe B didukung, dapat dipilih melalui jumper JS1B dan JV1B di bagian depan unit.

Hal ini membuat SVM1-130 kompatibel dengan berbagai pengontrol CNC FANUC dari generasi Seri 16 hingga Seri 21. Tipe antarmuka harus sesuai dengan pengaturan antarmuka servo pengontrol CNC agar penggerak dapat berkomunikasi dengan benar.

Satu detail konfigurasi penting untuk pemesanan yang benar: A06B-6079-H106 dapat dilengkapi dengan satu atau dua port konektor baterai CX5, tergantung pada revisi perangkat keras.

Port CX5 digunakan untuk koneksi baterai encoder absolut. Menentukan konfigurasi CX5 yang benar saat memesan diperlukan untuk memastikan unit pengganti sesuai dengan instalasi asli.

Spesifikasi Utama

SVM1-130 dalam Sistem Penggerak Alpha

Seri SVM Alpha beroperasi pada arsitektur bus DC bersama FANUC. PSM menghasilkan dan memelihara tegangan bus DC.

SVM1-130 menarik daya dari bus ini dan menggerakkan motor servo. Pengaturan ini berarti SVM1-130 tidak memerlukan input daya AC sendiri — ia sepenuhnya bergantung pada bus DC yang disediakan oleh PSM. Koneksi bus DC internal SVM1-130 adalah input daya utama ke unit.

Peringkat arus tinggi SVM1-130 — 52,2A — menempatkannya di ujung atas rentang modul Alpha sumbu tunggal.

Kapasitas arus ini mencerminkan kebutuhan motor yang digerakkannya. Motor Alpha 22 yang beroperasi pada torsi terukurnya memerlukan pengiriman arus berkelanjutan pada output terukur penuh amplifikasi servo.

Motor Alpha 40 pada torsi penuh membutuhkan lebih banyak lagi. Peringkat SVM1-130 mengakomodasi beban ini dengan ruang untuk puncak arus dinamis yang terjadi selama akselerasi cepat.

Struktur internal SVM1-130 mengikuti tata letak SVM Alpha standar: papan kontrol dan papan pengkabelan. Papan kontrol A20B-2100-0932 mengeksekusi algoritma kontrol servo — loop posisi, loop kecepatan, dan loop arus — sementara papan pengkabelan A16B-2202-0790 menyediakan penggerak gerbang tahap daya dan penginderaan arus.

Kedua papan dapat diganti secara individual ketika perbaikan yang ditargetkan lebih disukai daripada penggantian unit lengkap.

Referensi Alarm

A06B-6079-H106 menampilkan kode alarm satu karakter pada tampilan LED yang terpasang di depan. Alarm yang paling umum terlihat dalam layanan lapangan meliputi:

Alarm 1 menunjukkan kipas pendingin internal berhenti.

Kipas sangat penting untuk menjaga transistor IGBT dalam batas termalnya. Kipas yang berhenti akan berkembang menjadi kondisi suhu berlebih dalam beberapa menit operasi berat.

Alarm 2 menunjukkan tegangan daya kontrol rendah. Alarm 5 menunjukkan tegangan tautan DC rendah — tegangan bus dari PSM di bawah ambang batas operasi.

Alarm 8 menunjukkan arus berlebih sumbu L, alarm yang paling umum menunjukkan kesalahan fasa motor, korsleting kabel motor, atau IGBT yang menurun di tahap daya. Alarm IPM (kode dengan titik) menunjukkan kesalahan Modul Daya Cerdas — biasanya suhu berlebih atau korsleting di dalam modul IGBT itu sendiri.

Konteks Aplikasi

Mesin yang didokumentasikan menggunakan A06B-6079-H106 termasuk pusat permesinan vertikal Youji YV1200 dan pusat putar Mori Seiki SL-250, di antara banyak lainnya. Pengontrol CNC yang biasanya digunakan mesin ini mencakup platform FANUC 16MA, 16MC, 18TA, 18MC, 21TB, 16TB, 18TB, dan 21MB.

FAQ

Q1: SVM1-130 menunjukkan Alarm 8 (arus berlebih sumbu L). Kabel motor telah diperiksa dan tampak tidak rusak. Apa yang harus diselidiki selanjutnya?

Setelah mengonfirmasi integritas kabel motor, uji resistansi belitan motor dan isolasi ke tanah dengan penguji isolasi.

Belitan motor yang menurun dapat menarik arus fasa asimetris yang terdaftar sebagai arus berlebih pada penggerak.

Jika motor teruji baik, modul daya IGBT penggerak mungkin telah menurun — IGBT yang marjinal dapat rusak di bawah arus beban bahkan ketika lulus pengujian statis.

Layanan perbaikan penggerak yang memenuhi syarat dapat menguji IGBT di bawah kondisi beban dinamis.

Q2: Pengganti A06B-6079-H106 telah diperoleh. Pengaturan jumper apa yang perlu diverifikasi sebelum pemasangan?

Pemilihan antarmuka Tipe A / Tipe B diatur oleh jumper JS1B dan JV1B di bagian depan unit.

Konfigurasi jumper harus sama persis dengan unit asli, karena harus sesuai dengan pengaturan antarmuka servo pengontrol CNC untuk sumbu tersebut.

Jumlah port baterai CX5 pada pengganti juga harus sesuai dengan konfigurasi unit asli.

Konfirmasikan kedua pengaturan sebelum pemasangan untuk menghindari kesalahan komunikasi atau masalah koneksi baterai setelah dinyalakan.

Q3: Penggerak berinisialisasi dengan benar tetapi sumbu menghasilkan suara dan getaran yang terdengar pada kecepatan rendah. Tidak ada alarm yang dihasilkan. Apa penyebabnya?

Suara dan getaran kecepatan rendah tanpa alarm menunjukkan gangguan loop arus — baik asimetri kecil dalam switching IGBT yang menciptakan riak arus, atau komponen yang menurun dalam sirkuit pengukuran arus yang memasukkan noise ke umpan balik arus.

Periksa parameter servo untuk setiap perubahan dari nilai sebelumnya yang benar. Jika parameter dikonfirmasi tidak berubah, sirkuit pengukuran arus penggerak kemungkinan besar menurun.

Q4: Penggerak ini dihentikan oleh FANUC. Bagaimana cara menemukan pengganti yang andal?

Unit sisa yang teruji dari mesin yang dinonaktifkan, unit yang diperbaharui secara profesional dengan komponen yang menua diganti dan pengujian fungsional di bawah beban motor, dan layanan perbaikan 24 jam semuanya tersedia dari rantai pasokan purna jual.

Persyaratan penting adalah bahwa pengganti apa pun — baik sisa atau diperbaharui — telah diuji secara fungsional di bawah beban motor aktual dalam sistem servo loop tertutup, bukan hanya dinyalakan tanpa motor terhubung.

Pengujian statis tidak mengonfirmasi kemampuan penggerak untuk mengatur arus di bawah pembebanan motor dinamis.

Q5: Setelah mengganti SVM1-130, akurasi posisi sumbu sedikit menurun dibandingkan dengan unit sebelumnya. Semua parameter telah dipulihkan dari cadangan. Apa yang harus diperiksa?

Penurunan akurasi sedikit setelah penggantian penggerak dengan parameter yang benar sering kali terkait dengan kabel umpan balik encoder — khususnya, integritas sinyal kabel atau kontak konektor.

Sirkuit input encoder penggerak pengganti mungkin sedikit berbeda dalam ambang batas sinyalnya, mengekspos sambungan kabel yang terhubung secara marjinal yang ditoleransi oleh penggerak asli. Periksa dan pasang kembali konektor umpan balik encoder.

Juga verifikasi revisi perangkat keras penggerak pengganti sesuai dengan yang asli — revisi perangkat keras yang berbeda dapat memiliki karakteristik penguatan yang sedikit berbeda.
