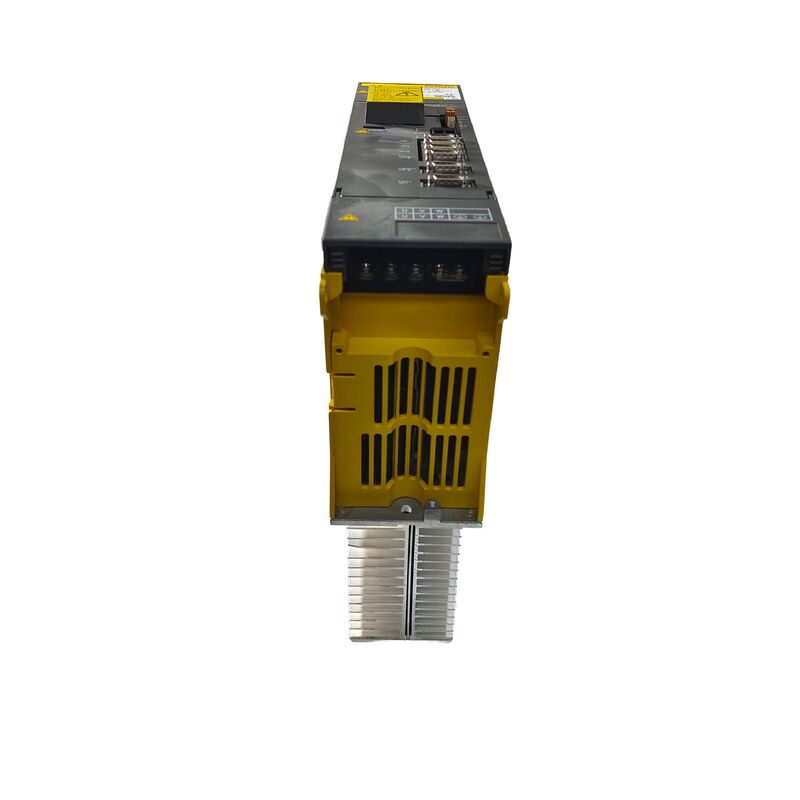

Fanuc A06B-6079-H202 | Modul Amplifikasi Servo Alpha — SVM2-12/20, Dual-Axis, 283–325V, 3.0A (L) / 5.9A (M), Antarmuka PWM Tipe A/B

Gambaran Umum

Modul amplifikasi servo alpha dual-axis asimetris Fanuc A06B-6079-H202 , yang diberi nama SVM2-12/20, memberikan arus keluaran kontinu yang berbeda pada kedua salurannya: 3.0A pada sumbu L dan 5.9A pada sumbu M.

Konfigurasi asimetris ini adalah fitur pembeda H202 dalam keluarga SVM2 dual-axis — berbeda dengan H201 (SVM2-12/12, sama 3.0A pada kedua saluran) dan H203 (SVM2-20/20, sama 5.9A pada kedua saluran), H202 dirancang khusus untuk konfigurasi mesin di mana dua sumbu benar-benar membutuhkan kapasitas arus motor yang berbeda.

Dalam praktiknya, ini berarti satu sumbu mesin menggunakan motor alpha kelas kecil α1/α2 (menarik 3.0A atau kurang kontinu) sementara sumbu lainnya menggunakan motor kelas menengah αM2.5/α3/αC6 (menarik hingga 5.9A kontinu).

Ini sering terjadi pada pusat permesinan di mana sumbu meja (X atau Y) menggunakan motor yang lebih ringan daripada sumbu kolom atau sadel (Z) karena perbedaan beban massa dan gesekan. Mengemas keduanya ke dalam satu modul SVM2 daripada dua unit SVM1 terpisah menghemat ruang kabinet dan mengurangi jumlah titik koneksi bus DC.

Lebar modul 60mm sama dengan varian SVM2 simetris karena asimetri ditangani dalam format fisik yang sama dengan menggunakan ukuran modul IPM yang berbeda untuk saluran L dan M.

IPM kelas 20A yang lebih kecil pada saluran L dan IPM kelas 50A yang lebih besar pada saluran M menempati bingkai modul 60mm yang sama — pemilihan IPM Fanuc mengoptimalkan efisiensi modul dengan mencocokkan kapasitas transistor dengan permintaan saluran aktual daripada menentukan spesifikasi berlebih untuk semua saluran.

Spesifikasi Utama

Dual-Axis Asimetris — Saat Dua Sumbu Memiliki Motor yang Berbeda

Nilai SVM2-12/20 paling terlihat pada mesin di mana mencocokkan kedua sumbu dengan kelas motor yang sama akan menentukan spesifikasi berlebih pada satu sumbu (membuang ruang arus) atau menentukan spesifikasi kurang pada sumbu lainnya (berisiko alarm arus berlebih).

Contoh konkret: penggerak meja sumbu X menggunakan motor α1/3000 yang menarik maksimum 3.0A, dan penggerak sadel sumbu Y menggunakan motor α3/2000 yang menarik hingga 5.9A di bawah beban pemotongan penuh.

SVM2-12/20 mencakup kedua sumbu dengan benar — saluran L 3.0A untuk sumbu X yang lebih ringan, saluran M 5.9A untuk sumbu Y yang lebih berat — dari satu modul 60mm alih-alih memerlukan dua modul SVM1 terpisah dengan ukuran yang berbeda.

Logika aplikasi ini meluas ke mesin EDM, sistem pick-and-place, dan penentu posisi gantry di mana satu sumbu memiliki beban ringan (perjalanan relatif, gesekan rendah) sementara sumbu lainnya membawa inersia lebih tinggi atau menghadapi hambatan lebih besar.

Pembuat mesin memilih SVM2-12/20 sebagai pilihan efisiensi yang disengaja — satu modul, dua sumbu, berukuran tepat untuk masing-masing.

Fleksibilitas Antarmuka Tipe A/B

Seperti kebanyakan modul alpha kelas 60mm, SVM2-12/20 mendukung konfigurasi antarmuka PWM Tipe A dan Tipe B.

Kompatibilitas ganda ini memungkinkan nomor suku cadang modul yang sama untuk melayani berbagai generasi kontrol CNC daripada varian spesifik tipe.

Konfigurasi antarmuka diatur oleh jenis kontrol CNC mesin, diverifikasi selama instalasi dari dokumentasi pembuat mesin atau revisi kartu antarmuka servo CNC.

Papan pengkabelan (A16B-2202-0751) membawa perangkat keras konfigurasi antarmuka.

Kartu kontrol (A20B-2001-093x) memproses perintah PWM untuk kedua saluran secara bersamaan. Tidak ada papan yang dijual terpisah; perbaikan dilakukan pada tingkat modul lengkap oleh spesialis dengan peralatan pengujian Fanuc yang sesuai.

FAQ

T1: Bisakah saluran L dan M dari SVM2-12/20 ditugaskan secara independen ke sumbu mesin yang berbeda?

Ya. Penunjukan saluran L dan M sesuai dengan penugasan saluran sumbu CNC, bukan ke sumbu mesin fisik tertentu. Pembuat mesin menetapkan label sumbu mesin (X, Y, Z, A, B, C) ke saluran L dan M melalui pengaturan parameter di CNC.

Saluran L 3.0A ditugaskan ke sumbu mesin mana pun yang menggunakan motor lebih kecil, dan saluran M 5.9A ke sumbu yang menggunakan motor lebih besar. Penugasan ini adalah konfigurasi tingkat parameter, bukan batasan perangkat keras.

T2: Apa yang terjadi jika motor dengan permintaan 5.9A secara tidak sengaja terhubung ke saluran L 3.0A?

Di bawah beban pemesinan penuh, IPM saluran L akan didorong melampaui rentang arus yang berkelanjutan, memicu perlindungan arus berlebih internal IPM dan menghasilkan Alarm 8 (arus berlebih sumbu L atau alarm IPM) pada LED modul.

Alarm melindungi modul dari kerusakan, tetapi sumbu tidak dapat beroperasi pada beban penuh.

Perbaikan yang benar adalah menukar koneksi motor sehingga motor dengan permintaan 5.9A berada di saluran M. Ini adalah kesalahan konfigurasi pengkabelan, bukan kerusakan modul, dan tidak memerlukan penggantian modul.

T3: Bagaimana SVM2-12/20 (H202) berbeda dari SVM2-12/12 (H201) dan SVM2-20/20 (H203)?

H201 (SVM2-12/12) menyediakan 3.0A pada L dan M — untuk mesin di mana kedua sumbu menggunakan motor α1/α2 kecil. H202 (SVM2-12/20) menyediakan 3.0A pada L dan 5.9A pada M — untuk mesin dengan kelas motor campuran.

H203 (SVM2-20/20) menyediakan 5.9A pada L dan M — untuk mesin di mana kedua sumbu menggunakan motor αM2.5/α3 menengah. Pilih H202 secara khusus ketika satu sumbu berada di kelas α1/α2 dan yang lainnya berada di kelas αM2.5/α3/αC6.

T4: Berapa permintaan daya bus DC dari SVM2-12/20, dan bagaimana pengaruhnya terhadap pemilihan PSM?

Penarikan daya input gabungan SVM2-12/20 dari bus DC mencerminkan jumlah permintaan kedua saluran — sekitar 0.75kW untuk saluran L pada 3.0A ditambah sekitar 2.5kW untuk saluran M pada 5.9A, total sekitar 3.25kW pada beban penuh simultan.

Ini lebih rendah dari 2.5kW SVM2-20/20, karena beban saluran L yang lebih ringan mengurangi total. Pemilihan PSM untuk mesin harus memperhitungkan kontribusi modul ini bersama dengan semua permintaan puncak modul lainnya untuk menentukan kapasitas PSM yang benar.

T5: Apa saja mode kegagalan paling umum yang spesifik untuk konfigurasi IPM asimetris?

Karena saluran L dan M menggunakan ukuran perangkat IPM yang berbeda, kerusakan pada satu saluran spesifik untuk IPM tersebut dan tidak merusak IPM saluran lainnya.

IPM saluran L yang lebih kecil lebih rentan terhadap kerusakan akibat kesalahan isolasi kabel motor pada motor sumbu L karena memiliki ruang arus yang lebih sedikit di atas peringkatnya.

IPM saluran M yang lebih besar dapat menahan arus kesalahan singkat sedikit lebih baik sebelum perlindungan aktif.

Terlepas dari saluran mana yang gagal, urutan diagnostik standar berlaku: lepaskan kabel daya motor yang dicurigai, uji resistansi isolasi motor ke bumi pelindung, dan verifikasi apakah alarm hilang sebelum mengutuk modul.
