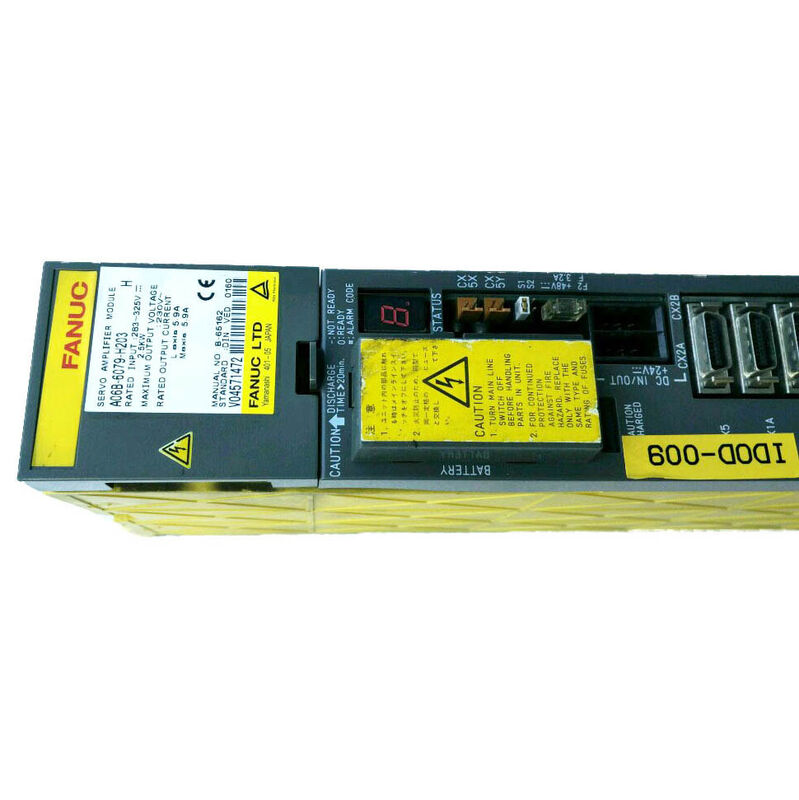

Penguat Servo Fanuc A06B-6079-H203 A06B6079H203 A06B-6079-H203

Fanuc A06B-6079-H203 | Modul Servo Alpha — SVM2-20/20, 5.9A Dua-Axis, 283–325V / 2.5kW, IP20, Otomasi CNC dan Industri

Gambaran Umum

The Fanuc A06B-6079-H203 menghadirkan dua saluran independen kontrol sumbu servo seri alpha dalam satu modul selebar 60mm, setiap saluran diberi nilai output kontinu 5.9A dari input bus DC bersama 2.5kW. Sebagai SVM2-20/20, ini mewakili peningkatan yang berarti dalam kapasitas arus per-sumbu dari SVM2-12/12 yang lebih kecil — hampir dua kali lipat arus saluran dalam lebar fisik yang sama — tanpa memerlukan format modul selebar 90mm yang dibutuhkan varian SVM2 berarus lebih tinggi.

Efisiensi arus-per-lebar ini menjadikan SVM2-20/20 modul yang cocok untuk kelas motor αM2.5 hingga αC6, yang sendiri mewakili rentang motor servo alpha berukuran sedang yang digunakan pada tingkatan menengah luas perkakas mesin CNC Fanuc yang dibangun selama periode produksi seri alpha.

Keandalan di lingkungan produksi berasal dari teknologi IPM (Intelligent Power Module) di dalam H203.

Dua perangkat IPM kelas 50A — satu untuk sumbu L, satu untuk sumbu M — masing-masing mengintegrasikan jembatan IGBT tiga fasa lengkap, driver gerbang, dan perlindungan arus berlebih/suhu berlebih ke dalam satu komponen tersegel.

Integrasi ini menghilangkan sambungan solder dan ikatan kawat antara transistor diskrit terpisah, resistor gerbang, dan sirkuit penginderaan yang merupakan titik kegagalan umum dalam desain penggerak servo komponen diskrit sebelumnya.

Perlindungan internal IPM merespons kondisi kesalahan dalam mikrodetik — lebih cepat daripada sirkuit perlindungan eksternal dapat bereaksi — membatasi kerusakan dari kesalahan kabel motor atau kegagalan belitan motor sebelum menyebar ke komponen lain dalam modul.

Peringkat perlindungan IP20 mencerminkan lingkungan instalasi modul: kabinet listrik tertutup dengan suhu sekitar terkontrol, bebas dari kontak langsung dengan pendingin atau cairan pemotong.

Sistem modul alpha tidak dirancang untuk lingkungan percikan atau pencucian — modul PSM, SVM, dan SPM semuanya berbagi perlindungan IP20, mengandalkan kabinet kontrol mesin untuk isolasi lingkungan.

Spesifikasi Utama

Kontrol PWM Sinusoidal — Kualitas Regulasi Arus

Kontrol PWM sinusoidal penguat servo seri alpha menghasilkan arus fasa motor yang sangat mendekati gelombang sinus murni pada frekuensi operasi motor.

Arus sinusoidal ini meminimalkan riak torsi — fluktuasi torsi output pada poros motor yang terjadi ketika arus fasa menyimpang dari bentuk sinusoidal ideal.

Riak torsi pada tingkat sumbu diterjemahkan menjadi riak kecepatan, dan riak kecepatan pada kecepatan pemesinan menghasilkan variasi hasil akhir permukaan pada benda kerja.

Untuk aplikasi pemesinan presisi — penggilingan halus, operasi penggilingan, dan pembentukan kontur kecepatan tinggi — pengurangan riak torsi dan kecepatan yang disediakan oleh PWM sinusoidal secara langsung meningkatkan kualitas hasil akhir permukaan dibandingkan dengan arsitektur penggerak komutasi trapesium yang lebih tua.

Kartu kontrol SVM2-20/20 (A20B-2001-0931) mengimplementasikan algoritma regulasi arus ini untuk saluran L dan M secara bersamaan, mempertahankan kualitas output sinusoidal di kedua sumbu bahkan selama gerakan pembentukan kontur sumbu gabungan di mana kedua saluran aktif secara bersamaan.

Integrasi CNC — Arsitektur Loop Posisi

A06B-6079-H203 beroperasi dalam arsitektur servo loop tertutup Fanuc: pengontrol posisi CNC menghitung kecepatan motor yang diperlukan untuk setiap sumbu pada setiap periode siklus servo, mengirimkannya sebagai perintah PWM ke H203, dan menerima umpan balik posisi encoder motor melalui loop posisi CNC.

H203 menutup loop kecepatan dan arus secara internal, pada tingkat yang lebih tinggi daripada tingkat pembaruan loop posisi CNC, menghasilkan bentuk gelombang arus yang halus yang menerjemahkan perintah posisi CNC menjadi gerakan mekanis yang presisi.

Struktur loop hierarkis ini — loop posisi di CNC, loop kecepatan dan arus di modul SVM — adalah alasan mendasar mengapa akurasi penentuan posisi sumbu sebagian besar ditentukan oleh parameter kontrol servo CNC daripada oleh modul penguat servo saja.

Mengganti H203 yang rusak dengan pengganti yang dikonfigurasi dengan benar mengembalikan sumbu ke kinerja penentuan posisi sebelumnya tanpa memerlukan perubahan pada parameter servo CNC, asalkan modul pengganti dikonfigurasi untuk tipe antarmuka dan konfigurasi encoder absolut yang sama dengan aslinya.

FAQ

Q1: SVM2-20/20 dan SVM2-12/20 (A06B-6079-H202) memiliki penunjukan yang serupa — apa perbedaannya?

SVM2-12/20 menyediakan 3.0A pada sumbu L dan 5.9A pada sumbu M — modul dua sumbu asimetris yang digunakan ketika kedua sumbu mesin memiliki persyaratan arus motor yang berbeda.

SVM2-20/20 menyediakan 5.9A pada L dan M, untuk mesin di mana kedua sumbu menggunakan motor alpha rentang menengah dengan permintaan arus yang sama. Pilih H203 (SVM2-20/20) ketika kedua sumbu X dan Y (atau X dan Z) menggunakan motor kelas αM2.5 atau α3 yang sama. Pilih H202 (SVM2-12/20) ketika satu sumbu lebih ringan (kelas α1 atau α2) sementara yang lain membutuhkan 5.9A yang lebih tinggi.

Q2: Bisakah A06B-6079-H203 digunakan pada mesin dengan kontrol FANUC seri i (Seri 16i, 18i, 21i)?

Seri A06B-6079 menggunakan antarmuka PWM Tipe A/B asli, yang berbeda dari antarmuka serat optik FSSB yang digunakan oleh seri A06B-6096 dan A06B-6114 (alpha-i) yang lebih baru. Kontrol Seri 16i/18i/21i awal mungkin telah dikonfigurasi dengan kompatibilitas antarmuka PWM Tipe B ketika dipasangkan dengan penggerak alpha generasi pertama, dalam hal ini H203 dapat digunakan.

Kontrol seri i yang lebih baru yang dikonfigurasi secara eksklusif untuk FSSB memerlukan modul SVM2-20/20 yang setara dengan FSSB (A06B-6096-H203).

Verifikasi tipe antarmuka asli mesin dari dokumentasi pembuat mesin sebelum memesan pengganti.

Q3: Apa peringkat IP20, dan apa artinya untuk instalasi?

IP20 memberikan perlindungan terhadap benda padat yang lebih besar dari 12.5mm (jari) tetapi tidak ada perlindungan terhadap cairan. H203 harus dipasang di dalam kabinet kontrol tertutup yang melindunginya dari percikan pendingin, debu serpihan, dan kondensasi.

Paparan langsung terhadap cairan pemotong mesin atau kelembaban sekitar di atas kisaran yang ditentukan akan merusak perangkat IPM, PCB, dan kontak konektor.

Peringkat IP kabinet itu sendiri — biasanya IP54 atau IP65 pada kabinet perkakas mesin CNC — memberikan perlindungan lingkungan yang tidak dimiliki H203 itu sendiri.

Q4: Bagaimana cara kerja cadangan baterai encoder absolut pada A06B-6079-H203?

Konektor CX5 pada papan pengkabelan menghubungkan baterai lithium yang mempertahankan posisi absolut yang tersimpan di pulser motor servo alpha selama daya mesin mati. Tanpa baterai yang berfungsi, posisi absolut hilang pada setiap siklus daya dan sumbu harus melakukan pengembalian referensi sebelum pemesinan dapat dilanjutkan.

Penggantian baterai sesuai jadwal yang konsisten dengan masa pakai baterai yang direkomendasikan Fanuc (biasanya dua hingga tiga tahun penggunaan produksi berkelanjutan) mencegah kehilangan data.

CNC menampilkan alarm BAT ketika tegangan baterai turun di bawah ambang batas pemantauan — ganti baterai sebelum benar-benar habis untuk menghindari kehilangan data posisi.

Q5: Apa pendekatan perbaikan praktis ketika A06B-6079-H203 mengalami alarm 8 atau 9?

Alarm 8 (arus berlebih sumbu L) atau 9 (arus berlebih sumbu M) paling sering berasal dari kerusakan isolasi belitan motor daripada kegagalan modul. Mulai diagnosis dengan mematikan daya, melepaskan kabel motor untuk sumbu yang beralarm dari terminal U/V/W modul, dan menguji isolasi belitan motor ke bumi dengan penguji isolasi tegangan tinggi (500V DC).

Isolasi yang dapat diterima adalah beberapa ratus megaohm atau lebih tinggi. Jika isolasi rendah, motor memerlukan penggulungan ulang atau penggantian.

Jika isolasi dapat diterima, kesalahan ada pada tahap output modul — IPM untuk saluran yang terpengaruh telah gagal dan modul memerlukan pertukaran atau perbaikan khusus. Urutan ini menghindari kesalahan umum mengganti modul yang sehat ketika akar penyebabnya adalah motor yang menurun.
