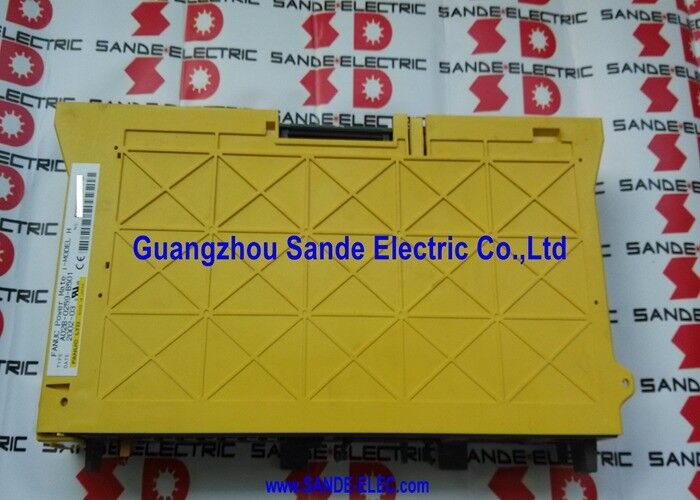

Fanuc Servo Amplifier A06B-6079-H208 A06B6079H208 A06B-6079-H208

Fanuc A06B-6079-H208 ∙ Alpha Servo Amplifier Module ∙ SVM2-80/80, Dual-Axis, 283 ∙ 325V / 9.5kW, 18.7A per sumbu, Type A/B PWM Interface

Gambaran umum

PeraturanFanuc A06B-6079-H208adalah modul penguat servo seri alfa dua sumbu, yang ditunjuk sebagai SVM2-80/80, memberikan output terus menerus bernomor 18,7A pada setiap saluran sumbu L dan M dari input bus DC 9,5kW.

Ini adalah konfigurasi dua sumbu arus tertinggi dalam seri A06B-6079 dual-axis SVM2 jauh di atas 12,5A per sumbu SVM2-40/40 (H206),dan berukuran khusus untuk α22/2000 dan motor alfa yang lebih besar yang digunakan pada poros mesin alat CNC yang lebih berat di mana arus tinggi berkelanjutan adalah persyaratan pemesinan yang sebenarnya.

Pada 18,7A per sumbu, SVM2-80/80 mendekati tingkat output modul SVM1-80 sumbu tunggal (18,7A), tetapi mengirimkannya ke dua sumbu independen dari modul 90mm lebar tunggal.

This equivalence in per-axis current within a narrower combined footprint (90mm vs 2 × 60mm = 120mm for two SVM1-80 modules) is the core practical advantage of the SVM2-80/80 format — two heavy axes in one module position, menarik dari bus DC bersama melalui titik koneksi bus tunggal.

Nomor input bus DC 9,5kW mencerminkan permintaan daya gabungan yang substansial dari dua poros kelas α22 pada beban penuh secara bersamaan.

Pada mesin dengan dua saluran SVM2-80/80 ditambah modul amplifier spindle, total permintaan bus DC dapat melebihi 25kW yang membutuhkan PSM-18.5 atau PSM-26 untuk mempertahankan operasi drive bersamaan penuh.

Pemilihan PSM untuk instalasi yang mengandung SVM2-80/80 harus dihitung dari permintaan puncak gabungan yang sebenarnya daripada diperkirakan hanya dari rating pelat nama motor.

Spesifikasi Utama

18.7A Output Dua-Axis ️ Kinerja Poros Berat dalam Modul Dua-Axis

SVM2-80/80 menempati ceruk khusus dalam keluarga modul alfa: dua drive sumbu berat secara bersamaan.menghasilkan 22N·m torsi terus menerus pada kecepatan nominal 2000rpm-nya yang jauh lebih besar daripada motor α6 atau α12 yang lebih kecil yang khas untuk poros mesin ringan.

Poros menggerakkan massa kargo besar, sistem sekrup bola dengan gesekan yang signifikan, atau operasi mesin dengan kekuatan pemotongan yang tinggi membutuhkan tingkat torsi yang berkelanjutan ini,dan arus nominal motor mencerminkan permintaan ini langsung di 18.7 Spesifikasi output per sumbu.

Dua sumbu α22 pada pusat pemotong CNC ukuran menengah atau pusat pemesinan horizontal X dan Z pada mesin bubut, X dan Y pada HMC mewakili konfigurasi SVM2-80/80 yang khas.Kedua poros bergerak secara bersamaan selama kontur, keduanya berakselerasi bersama pada awal gerakan lintas cepat, dan keduanya menarik dari sambungan bus DC bersama modul.

Masukan modul 9,5kW mencerminkan permintaan berkelanjutan gabungan dari kedua poros ini pada beban pemotongan terus menerus penuh,sementara kemampuan arus puncak modul IPM menangani transisi akselerasi tanpa memicu perlindungan overcurrent.

Format Mekanis 90mm Lebar, Modul IPM Berukuran Lengkap

Dimensi 380 × 90 × 307mm dari SVM2-80/80 mencerminkan persyaratan fisik output dua sumbu 18,7A: lebar 90mm menampung dua modul IPM format besar bersebelahan,kartu kontrol, papan kabel, dan perangkat keras koneksi bus bar.

Ini adalah modul yang jauh lebih besar daripada varian SVM2 dengan bodi sempit 60 mm lebar yang ditambahkan ditentukan oleh ukuran fisik perangkat IPM pada kelas saat ini.

Modul IPM format besar di H208 mengintegrasikan transistor switching IGBT yang ditakdirkan untuk arus puncak yang diminta oleh akselerasi motor α22 bersama dengan elektronik drive gerbang dan over current,sirkuit perlindungan suhu tinggi.

Pada 18,7A terus-menerus, produksi panas internal cukup besar .

Sebuah kipas pendingin yang gagal di H208 menyebabkan overload termal yang cepat yang, jika tidak diperbaiki, merusak modul IPM secara permanen.

Kompatibilitas kontrol CNC

A06B-6079-H208 didokumentasikan kompatibel dengan FANUC 16MC, 16MA, 18TA, 18MC, 21TB, 16TB, 18TB,dan sistem kontrol 21MB .

Kontrol ini masih mengoperasikan mesin produksi dalam jumlah yang signifikan di seluruh dunia, membuat SVM2-80/80 menjadi suku cadang yang selalu dicari untuk pemeliharaan daripada peninggalan sejarah.

Contoh mesin spesifik di mana SVM2-80/80 muncul termasuk Dainichi F25M dan Mori Seiki SL-250 keduanya mesin bubut CNC ukuran menengah yang menggunakan motor kelas α22 pada poros pemesinan utama mereka.

The combination of these machine types with this specific module reflects a design generation where dual-axis modules at this current class were a common solution for mid-range lathe and machining centre configurations.

FAQ

Q1: Bagaimana SVM2-80/80 dibandingkan dengan menggunakan dua modul SVM1-80 terpisah (A06B-6079-H105)?

Kedua pendekatan memberikan 18,7A per sumbu menggunakan bus DC alfa PSM yang sama. SVM2-80/80 menempati 90mm rel vs 2 × 60mm = 120mm untuk dua unit SVM1-80.SVM2 menggunakan lebih sedikit titik koneksi bus DC dan membutuhkan satu set kurang kabel antarmuka CNC.

Pasangan SVM1 menyediakan isolasi kesalahan lengkap

SVM2-80/80 mematikan kedua poros ketika salah satu saluran alarm.insinyur layanan kadang-kadang lebih memilih pasangan SVM1 untuk fleksibilitas pemeliharaan pada mesin produksi kritis.

T2: Ukuran PSM apa yang diperlukan untuk mendukung A06B-6079-H208 dalam tumpukan drive mesin penuh?

SVM2-80/80 menarik 9,5kW dari bus DC pada beban penuh gabungan. Tambahkan permintaan PSM dari semua modul lainnya: mesin bubut ukuran menengah yang khas dengan satu SVM2-80/80 (9,5kW), satu SVM1-20 untuk sumbu C (1,25kW),dan spindle SPM-11 (17.5kW) total 28,25kW permintaan puncak.

Ini melebihi standar PSM-18.5 dan membutuhkan PSM-26.

Selalu hitung dari permintaan modul simultan puncak ¢ PSM tidak boleh terlalu kecil atau DC link bawah tegangan alarm (Alarm 5:LVDC) akan muncul selama urutan gerakan simultan mesin yang paling menuntut.

T3: Kipas pendingin adalah internal, bagaimana kondisinya dipantau?

Modul alarm kode 1 (FAL: kipas alarm) diaktifkan ketika kipas internal berhenti atau jatuh di bawah kecepatan minimum.ini biasanya muncul sebagai alarm SV dengan kode kegagalan kipas.

Jika mesin menghasilkan alarm ini tetapi membersihkannya pada siklus daya dan tidak segera mengulangi, kipas mungkin secara intermiten menempel ∙ bantalan yang usang adalah penyebab biasa.

Kegagalan kipas harus segera ditangani karena modul IPM H208 pada 18.7A menghasilkan energi termal yang melebihi kapasitas pendinginan pasif sumur panas dalam beberapa menit setelah kegagalan kipas angin di bawah beban.

T4: Dimensi H208 menunjukkan lebar 90mm? Apakah ini mempengaruhi lokasi fisiknya di rel amplifier alfa?

Lebar 90 mm menempati jenis rel modul alfa yang sama dengan modul SVM2 lebar 60 mm, tetapi membutuhkan ruang rel 90 mm yang tidak terhalang (vs 60 mm untuk modul sempit).Dalam lemari yang awalnya dirancang untuk modul SVM sempit, menambahkan SVM2-80/80 membutuhkan verifikasi bahwa rel 90mm tersedia di posisi pemasangan yang dimaksudkan.

kedalaman modul 307mm juga signifikan

T5: Pola alarm apa yang membedakan kesalahan sumbu L dari kesalahan sumbu M pada A06B-6079-H208?

Kode tampilan LED 7-segmen mengikuti pola khusus saluran: Alarm 8 (HCL) menunjukkan overcurrent sumbu L; Alarm 9 (HCM) menunjukkan overcurrent sumbu M. Gangguan khusus IPM ditunjukkan sebagai 8.(IPML) untuk sumbu L dan 9. (IPMM) untuk sumbu M.

Gangguan saluran gabungan muncul sebagai huruf kecil: b (L + M overcurrent), C (M + N), d (L + N), E (ketiganya).

Kode ini secara langsung mengidentifikasi saluran yang terkena, memungkinkan urutan diagnostik untuk fokus segera pada motor yang tepat, kabel,dan tahap output daripada menguji kedua saluran secara berurutan.

Nomor alarm poros CNC mengacu pada kode saluran H208 dengan poros mesin tertentu (X, Z, atau lainnya) yang menghasilkan kesalahan.
