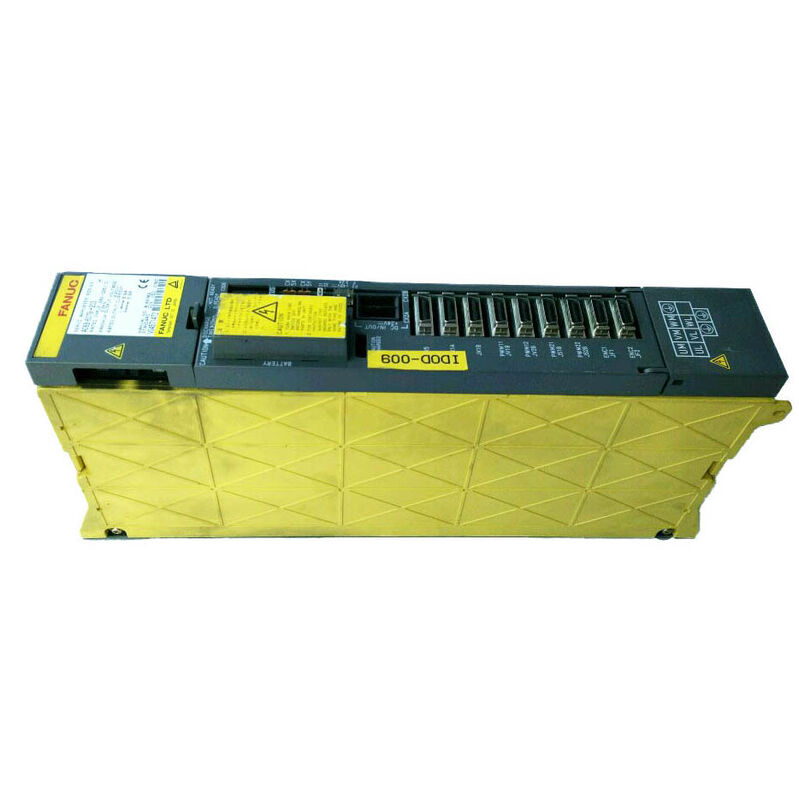

FANUC A06B-6079-H302 — Alpha SVM3-12/12/20: Saat Dua Sumbu Ringan dan Satu Tidak

Pemikiran di Balik Sumbu yang Tidak Setara

Pusat permesinan tiga sumbu bukanlah tiga masalah identik yang diselesaikan tiga kali. Indeks sumbu B putar yang mengindeks perlengkapan batu nisan ke muka berikutnya melakukan sesuatu yang secara fundamental berbeda dari sumbu X dan Y yang melacak kontur saku. Sumbu Z yang turun melawan gravitasi dengan kepala spindel penuh membawa inersia yang tidak pernah ditemui oleh sumbu lintasan silang yang lebih ringan. Sumbu indeks turret pada pusat pemutar bergerak secara intermiten dan singkat — profil permintaannya saat ini tidak memiliki kesamaan dengan sumbu Z yang melakukan lintasan kasar yang berat.

Perancang mesin yang memahami hal ini tidak menentukan arus penggerak yang sama untuk setiap sumbu hanya karena tiga keluaran tersedia dari satu modul. Mereka mengukur setiap saluran ke motor yang akan mereka gerakkan, dan mereka memilih modul tiga sumbu yang kombinasi arusnya sesuai dengan distribusi beban aktual mesin. A06B-6079-H302 mencerminkan pemikiran ini persis.

Ditunjuk sebagai SVM3-12/12/20, modul dari seri alpha 6079 FANUC ini memberikan 3.0A pada sumbu L dan M — cukup untuk motor alpha di ujung yang lebih ringan dari rentang — sambil menaikkan sumbu N menjadi 5.9A untuk melayani motor yang menangani permintaan torsi yang jauh lebih besar. Dua saluran diukur untuk pekerjaan yang lebih ringan; satu diukur untuk sumbu yang lebih berat. Ini bukan kompromi atau varian yang aneh — ini adalah respons rekayasa yang benar terhadap profil beban mesin yang spesifik dan umum.

Sande Electric menyimpan A06B-6079-H302 dalam kondisi baru dan bekas, dikirim ke seluruh dunia dalam waktu 0–3 hari kerja.

Arsitektur Modul: Ketergantungan PSM yang Mendefinisikan Keluarga 6079

Sebelum membahas spesifikasi sumbu, arsitektur instalasi H302 layak mendapat perhatian jelas. Unit ini adalah SVM — Modul Penguat Servo — bukan unit mandiri dengan penyearahnya sendiri. Ini terhubung ke bus DC bersama yang disuplai oleh Modul Catu Daya (PSM) yang dipasang terpisah di kabinet drive yang sama. PSM menangani semua konversi AC ke DC untuk kabinet. SVM3-12/12/20 hanya menangani kontrol arus untuk tiga sumbunya.

Ini berarti H302 tidak memiliki terminal input AC. Daya masuk tiba sebagai tegangan bus DC dalam kisaran 283–325V, yang sudah dikoreksi dan difilter oleh PSM di hulu. Jika PSM gagal, H302 — dan setiap modul SVM lain yang berbagi bus itu — berhenti beroperasi. Jika H302 gagal, PSM dan modul lainnya terus bekerja secara normal.

Siapa pun yang mencari modul ini sebagai pengganti harus memverifikasi bahwa kabinet berisi PSM yang berfungsi sebelum menyimpulkan bahwa modul SVM adalah sumber kesalahan. Kegagalan tegangan bus DC tingkat kabinet atau kegagalan pengisian bus akan melumpuhkan semua modul SVM secara bersamaan, dan pola ini — semua sumbu berbunyi alarm sekaligus — terkadang disalahartikan sebagai kegagalan modul ketika PSM atau kabel bus adalah masalah sebenarnya.

Di Mana H302 Berada: Membaca Rentang Asimetris SVM3

SVM3-12/12/20 menempati posisi spesifik dalam keluarga modul tiga sumbu 6079 yang mencerminkan aplikasi yang dituju:

H302 adalah langkah pertama dari H301 yang serba ringan — perubahan minimum yang memberikan arus lebih pada sumbu N tanpa meningkatkan dua saluran lainnya. Mesin yang dirancang dengan modul ini biasanya menugaskan L dan M ke sumbu yang menggerakkan motor α1/3000 atau α2/3000, sementara N menggerakkan α2/3000 atau α3/3000 dalam aplikasi tugas yang lebih tinggi, atau kadang-kadang α4/4000 pada beban sedang.

Memasang H304 yang serba sama (20/20/20) pada mesin yang dirancang di sekitar H302 tidak akan menyebabkan kerusakan — saluran berarus lebih tinggi hanya berjalan pada sebagian kecil kapasitasnya pada L dan M. Tetapi mencari H304 sebagai pengganti akan meningkatkan biaya dan mempersulit pemesanan di masa mendatang dengan merusak kecocokan dokumentasi. Pendekatan yang lebih baik adalah mengidentifikasi dan menyimpan suku cadang yang benar.

Mengapa Sumbu N Mendapat Peningkatan: Konfigurasi Mesin Umum

Dalam instalasi di mana H302 paling umum digunakan, sumbu N menangani salah satu dari beberapa skenario berulang.

Pada pusat permesinan horizontal, sumbu L dan M melintasi palet dalam dua arah horizontal sementara N membawa gerakan vertikal dengan bobot kepala spindel penuh. Komponen gravitasi pada sumbu N saja mendorong persyaratan torsi rata-ratanya di atas apa yang dibutuhkan motor α1 atau α2, bahkan pada kedalaman pemotongan sedang.

Pada pusat pemutar dengan sumbu tambahan, L dan M dapat menggerakkan tailstock dan pemosisian tiang perkakas sementara N menggerakkan kereta utama yang melakukan lintasan pemutaran longitudinal — secara konsisten permintaan arus tertinggi pada mesin.

Pada sel multi-sumbu dengan sumbu C putar yang ditambahkan ke basis tiga sumbu, sumbu putar sering kali memiliki motor yang lebih berat untuk menangani inersia benda kerja selama pengindeksan, memetakan secara alami ke saluran N dengan ruang kepala arusnya yang lebih tinggi.

Tidak ada aplikasi ini yang mendorong N ke wilayah kelas 40 yang akan membutuhkan H305 atau H306. 5.9A dari saluran N kelas 20 berada dalam rentang di mana motor alpha berukuran sedang menangani pekerjaan tanpa unit menjadi lebih besar secara fisik atau menarik lebih banyak dari PSM bersama.

Spesifikasi Teknis

Perbedaan Antarmuka 6079 vs 6096: Mendapatkan Generasi yang Tepat

SVM3-12/12/20 6079 memiliki rekan langsung di keluarga SVM alpha generasi berikutnya: A06B-6096-H302, yang membawa penunjukan SVM3-12/12/20 yang sama dan peringkat arus sumbu yang identik tetapi menggunakan antarmuka serat optik FSSB daripada PWM Tipe A. Kedua modul tidak dapat saling menggantikan.

H302 6079 beroperasi dengan kontrol FANUC Seri 15, 16, 18, dan 21 — generasi non-i — menggunakan bundel kabel paralel dari papan antarmuka servo Tipe A CNC. H302 6096 beroperasi dengan kontrol seri-i (16i, 18i, 0i-C/D dan sejenisnya) melalui kabel serat optik plastik. Memasang modul 6096 pada mesin dengan CNC non-i, atau modul 6079 pada mesin dengan CNC seri-i yang dilengkapi FSSB, akan menghasilkan kesalahan komunikasi segera saat dinyalakan.

Metode identifikasi yang paling pasti tetap berupa label nomor suku cadang pada modul yang terpasang. Empat digit tengah — 6079 atau 6096 — membuat generasi antarmuka eksplisit terlepas dari apakah dokumentasi kabinet CNC tersedia. Jika label rusak, penunjukan model CNC adalah pemeriksaan paling andal berikutnya: non-i (Seri 16, 18, 21 tanpa akhiran "i") memerlukan 6079; seri-i (16i, 18i, 21i) memerlukan 6096.

Pemesanan, Pembayaran & Pengiriman

Pengiriman seluruh dunia melalui DHL dan FedEx dalam 0–3 hari kerja dari pembayaran terkonfirmasi. Pengiriman gabungan tersedia untuk pesanan multi-item.

Metode pembayaran yang diterima:

• Transfer Bank (T/T) — semua nilai pesanan
• PayPal — pesanan hingga USD $500
• Western Union — semua nilai pesanan

Bea masuk dan pajak impor adalah tanggung jawab pembeli di tujuan.

Kebijakan Garansi & Pengembalian

Pengembalian diterima untuk unit yang tiba rusak, tidak lengkap, tidak sesuai deskripsi, atau terkonfirmasi tidak berfungsi dalam 4 hari setelah penerimaan. Label garansi harus utuh. Biaya pengiriman kembali adalah tanggung jawab pembeli. Pengembalian untuk pesanan yang salah atau perubahan pikiran tidak diterima.

Pertanyaan yang Sering Diajukan

Q1: Sumbu N pada mesin saya mengalami alarm arus berlebih di bawah pemotongan berat, tetapi sumbu L dan M baik-baik saja. Apakah ini berarti hanya tahap keluaran sumbu N di dalam H302 yang rusak, dan bisakah saya menjalankan mesin hanya dengan dua sumbu sambil mencari pengganti?

A: Alarm arus berlebih hanya sumbu N yang membiarkan L dan M tidak terpengaruh konsisten dengan kesalahan yang terisolasi pada tahap keluaran N — ketiga tahap keluaran di dalam modul SVM3 independen dari sirkuit kontrol arus satu sama lain, meskipun mereka berbagi bus DC. Namun, sebelum menyimpulkan modul telah gagal, lakukan pengujian resistansi isolasi motor pada motor N dengan kabel motor terputus di ujung modul. Alarm arus berlebih sumbu N yang muncul segera saat sumbu diaktifkan — sebelum perintah gerakan dikeluarkan — hampir selalu menunjukkan kesalahan belitan motor atau kerusakan isolasi kabel daripada kegagalan tahap keluaran modul. Mengganti modul tanpa mengkonfirmasi integritas isolasi motor akan menghasilkan alarm yang sama pada unit baru jika motor adalah kesalahan sebenarnya. Adapun menjalankan pada dua sumbu: ini sepenuhnya tergantung pada persyaratan operasional mesin dan apa yang digerakkan oleh sumbu N. CNC dapat dikonfigurasi untuk membiarkan sumbu N dalam keadaan alarm-terlarang untuk tujuan pemeliharaan pada beberapa mesin, tetapi ini spesifik mesin dan harus diverifikasi dengan dokumentasi OEM.

Q2: Saya dapat menemukan 6096-H302 lebih mudah daripada 6079-H302 di pasar saat ini. Bisakah saya memasang modul FSSB ke mesin saya dengan CNC Seri 18 (non-i) jika saya juga mengganti papan antarmuka servo CNC?

A: Secara teori, mengganti papan antarmuka servo di dalam CNC dari Tipe A ke FSSB akan memungkinkan komunikasi dengan modul 6096 — tetapi dalam praktiknya ini jarang merupakan penggantian papan yang mudah. Papan antarmuka servo FSSB untuk sistem CNC seri-i adalah generasi perangkat keras yang berbeda dari papan Tipe A di Seri 18, dan perangkat lunak CNC juga harus mendukung komunikasi servo FSSB. Kontrol Seri 18 tidak secara native mendukung FSSB dalam perangkat lunak servo standarnya; jalur peningkatan melibatkan penggantian CNC itu sendiri daripada papan internal, yang mengubah keputusan pengadaan modul menjadi proyek peningkatan CNC penuh. Untuk mesin yang perlu tetap berproduksi pada platform Seri 18, mencari 6079 H302 yang benar adalah jalur yang tepat. Jika peta jalan jangka panjang mesin mencakup peningkatan CNC, proyek yang lebih luas itu adalah konteks yang tepat untuk mengatasi perubahan antarmuka drive.

Q3: Mesin saya awalnya memiliki varian SVM3 yang berbeda (khususnya H301, SVM3-12/12/12) yang terpasang. Motor sumbu N kemudian ditingkatkan ke model yang lebih besar. Haruskah saya sekarang memasang H302 sebagai pengganti, atau apakah mengubah modul memerlukan perubahan kabinet atau CNC lainnya?

A: Jika motor sumbu N ditingkatkan secara sah ke model dalam kisaran α2/3000–α4/4000 dan parameter servo sumbu N CNC (kode motor, parameter 2020) diperbarui untuk mencerminkan motor baru, maka memasang H302 sebagai pengganti H301 secara mekanis dan elektrik mudah — input bus DC, kabel antarmuka, dan koneksi daya motor identik antara kedua varian modul. Langkah-langkah kuncinya adalah: konfirmasikan bahwa arus terukur motor N yang ditingkatkan berada dalam 5.9A keluaran saluran N H302 (tidak melebihi); verifikasi kode motor sumbu N CNC sesuai dengan model motor aktual; dan periksa bahwa PSM di kabinet sudah diukur untuk beban sumbu N yang meningkat dari peningkatan motor. Jika peningkatan motor dilakukan dengan benar dengan perhatian PSM dan parameter pada saat itu, penggantian modul adalah pemasangan langsung.

Q4: Setelah memasang H302 pengganti, ketiga sumbu menginisialisasi dengan benar tetapi sumbu N menunjukkan penyimpangan posisi selama gerakan kontur halus — sumbu L dan M melacak dengan sempurna. Apa yang harus diselidiki?

A: Penyimpangan posisi sumbu N pada modul yang diinisialisasi dengan benar, ketika L dan M melacak dengan bersih, mempersempit masalah menjadi penyetelan loop kecepatan sumbu N atau jalur umpan balik encoder sumbu N. Mulailah dengan encoder: periksa bahwa kabel encoder sumbu N terpasang sepenuhnya pada konektor umpan balik sumbu N modul — tidak tertukar dengan konektor L atau M, yang mungkin terjadi jika kabel terlihat serupa dan terganggu selama penggantian. Konektor encoder yang terpasang sebagian dapat menghasilkan sinyal posisi intermiten yang menyebabkan penyimpangan pada kecepatan rendah tanpa memicu alarm encoder penuh. Selanjutnya, verifikasi bahwa parameter gain loop kecepatan sumbu N (parameter 2043 atau yang setara untuk seri CNC Anda) tidak diubah selama pemecahan masalah sebelumnya — gain kecepatan yang secara signifikan lebih rendah dari spesifikasi model motor akan menghasilkan respons sumbu N yang lamban dan menyimpang bahkan dengan umpan balik posisi yang benar. Bandingkan nilai parameter saat ini dengan tabel spesifikasi motor untuk model motor sumbu N yang tepat sebelum penyesuaian.

Q5: Kami mengoperasikan empat mesin identik menggunakan modul ini. Apa strategi cadangan yang direkomendasikan mengingat seri 6079 telah dihentikan?

A: Dengan empat mesin identik dan suku cadang yang dihentikan, kalkulus risiko mendukung menyimpan setidaknya dua unit yang terkonfirmasi berfungsi di rak. Satu unit memberikan kemampuan penggantian segera untuk mesin pertama yang gagal; yang kedua memberikan cakupan sementara stok pengganti sedang diisi ulang — jendela pengadaan yang tidak dapat diprediksi dengan suku cadang lama yang dihentikan dan dapat membentang dari hari ke bulan tergantung pada ketersediaan surplus global pada saat kegagalan. Untuk fasilitas di mana mesin-mesin ini menjalankan shift produksi, biaya downtime menunggu unit yang dicari biasanya melebihi biaya penyimpanan dua suku cadang yang disimpan berkali-kali. Beberapa fasilitas dengan enam atau lebih mesin identik menyimpan tiga unit. Pertimbangan lebih lanjut: karena saluran L dan M H302 (3.0A) lebih sedikit terbebani daripada saluran N (5.9A) dalam penggunaan tipikal, kegagalan tahap keluaran sumbu N cenderung lebih umum daripada kegagalan L atau M pada unit yang menua. Jika siklus tugas sumbu N mesin Anda berjalan agresif, pertimbangkan pola kegagalan ini ke dalam jumlah stok. Hubungi kami untuk membahas harga multi-unit dan untuk mengkonfirmasi kedalaman stok saat ini sebelum melakukan rencana pengadaan.
