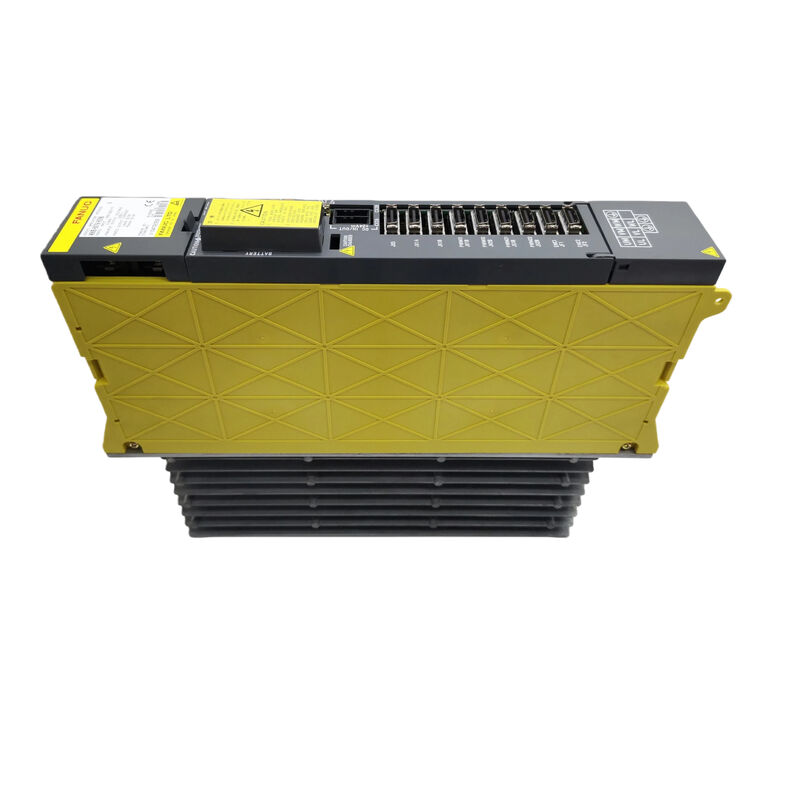

FANUC A06B-6079-H304 — Alpha SVM3-20/20/20: Tiga Sumbu Melalui Bus Daya Bersama

Arsitektur Datang Lebih Dulu

Tidak semua penguat servo alpha FANUC adalah jenis perangkat yang sama. Beberapa adalah unit mandiri yang terhubung langsung ke daya AC yang masuk, memperbaikinya secara internal, dan menggerakkan motor mereka secara independen. Yang lain adalah modul — tahap keluaran yang dibuat khusus yang menerima daya DC yang sudah dikonversi dari catu daya bersama dan sepenuhnya berkonsentrasi pada kontrol motor. A06B-6079-H304 termasuk dalam kategori kedua, dan memahami perbedaan itu adalah hal terpenting yang perlu diketahui sebelum memesan, memasang, atau memecahkan masalah unit ini.

Ditunjuk SVM3-20/20/20 — Modul penguat servo, tiga sumbu, kelas 20 pada ketiga saluran — H304 menerima tegangan bus DC-nya dari Modul Catu Daya (PSM) yang dipasang secara terpisah di kabinet drive yang sama. PSM menangani konversi AC-ke-DC untuk seluruh kabinet. SVM3 tidak menangani apa pun selain kontrol arus untuk sumbu L, M, dan N. Ia tidak memperbaiki. Ia tidak memiliki bank kapasitor sendiri untuk bus utama. Cabut PSM, dan setiap modul SVM yang berbagi bus tersebut akan segera berhenti berfungsi.

Arsitektur ini bukanlah batasan — ini adalah pertukaran rekayasa yang disengaja yang mengkonsolidasikan konversi daya menjadi satu tahap yang efisien sambil memungkinkan beberapa modul SVM dengan jumlah sumbu dan peringkat arus yang berbeda untuk berbagi kumpulan energi umum. Pertukarannya adalah bahwa SVM3-20/20/20 hanya setengah dari instalasi. Setengah lainnya adalah PSM.

Sande Electric menyediakan A06B-6079-H304 dalam kondisi baru dan bekas, pengiriman ke seluruh dunia dalam waktu 0–3 hari kerja.

SVM vs SVU: Perbedaan yang Menentukan Seluruh Instalasi Anda

Karena FANUC menggunakan pelabelan produk yang serupa di seluruh keluarga penguat servo alpha-nya, seorang insinyur pemeliharaan yang mencari pengganti drive dapat dengan mudah menemukan 6079 SVM dan 6089 SVU dalam katalog, terkadang terdaftar berdampingan. Keduanya tidak dapat dipertukarkan, dan perbedaannya lebih dalam dari pinout konektor.

Tabel di bawah ini menangkap pemisahan inti:

Ketika sebuah mesin dirancang di sekitar arsitektur SVM 6079, seluruh kabinet — PSM, satu atau lebih modul SVM, kabel, dan koneksi bus — mencerminkan pilihan itu. Mengganti H304 dengan SVU yang setara arus akan memerlukan penambahan koneksi daya AC mandiri dan menghilangkan umpan bus DC. Itu adalah pengkabelan ulang kabinet, bukan penggantian modul.

H304 dalam Jangkauan SVM3: Mengapa Tiga Sumbu Sama pada 5.9A

Keluarga 6079 SVM3 mencakup berbagai kombinasi arus tiga sumbu. H304 adalah varian simetris 20/20/20 — ketiga sumbu pada 5.9A, semuanya menggerakkan motor alpha di kelas α2/3000 hingga α4/4000. Posisinya di antara varian SVM3 lainnya mengungkapkan di mana ia dimaksudkan untuk ditempatkan:

H304 adalah puncak dari jangkauan arus tiga sumbu yang sama sebelum beralih ke konfigurasi dengan sumbu N berarus lebih tinggi. Pusat permesinan dan pusat putar di mana tiga sumbu membawa motor kelas serupa di bawah tugas yang sebanding — sumbu X, Y, dan Z pada VMC kelas menengah, misalnya — adalah rumah alami untuk modul ini. Di mana satu sumbu benar-benar membutuhkan lebih dari 5.9A, H305, H306, atau H307 menanganinya tanpa mengubah sumbu lainnya.

Memilih varian yang salah dari daftar ini adalah sumber kesalahan umum saat mencari modul pengganti. H303 (12/20/20) pada mesin yang awalnya memiliki H304 (20/20/20) akan kurang menggerakkan motor sumbu L dan memicu alarm arus berlebih sumbu L di bawah beban pemotongan yang berarti. Selalu verifikasi ketiga persyaratan arus sumbu sebelum memesan.

Perangkap Antarmuka 6079 vs 6096: Nama Modul Sama, Generasi Berbeda

Keluarga 6079 SVM memiliki generasi penerus langsung: 6096 SVM dengan FSSB (Fanuc Serial Servo Bus). Kedua generasi berbagi nama model yang identik — SVM3-20/20/20 — dan faktor bentuk yang hampir identik. Perbedaannya adalah antarmuka servo antara CNC dan modul.

H304 6079 menggunakan antarmuka PWM paralel Tipe A, terhubung ke generasi CNC FANUC yang lebih lama (Seri 15, 16, 18, 21 non-i) melalui bundel kabel paralel dari papan antarmuka servo CNC. Setara 6096 — juga ditunjuk SVM3-20/20/20 tetapi membawa nomor pesanan A06B-6096-H304 — menggunakan antarmuka serat optik FSSB, terhubung melalui kabel serat optik plastik ke kontrol CNC seri-i.

Keduanya tidak dapat dipertukarkan. Modul 6096 yang dipasang pada mesin dengan CNC non-i dan papan servo Tipe A tidak akan berkomunikasi. Modul 6079 yang dipasang pada mesin yang dikonfigurasi untuk FSSB juga akan gagal untuk menginisialisasi. Jika Anda mencari pengganti dan tahu mesin menjalankan CNC Seri 16 atau 18 (non-i), H304 6079 adalah suku cadang yang benar. Jika mesin menjalankan 16i, 18i, atau 0i-C/D, H304 6096 diperlukan. Pemeriksaan yang paling pasti adalah nomor suku cadang pada modul yang terpasang itu sendiri — empat digit tengah nomor pesanan A06B (6079 vs 6096) membuat generasi antarmuka menjadi jelas.

Spesifikasi Teknis

Ukuran PSM dan H304: Apa yang Harus Ditangani oleh Modul Catu Daya

Memasang atau mengganti SVM3-20/20/20 menimbulkan pertanyaan yang mudah terlewatkan: apakah PSM yang ada memiliki kapasitas yang cukup untuk mendukung beban? H304 menarik dari bus DC bersama hingga 3,7kW di bawah beban tiga sumbu simultan penuh. Jika modul SVM tambahan berbagi PSM yang sama — yang merupakan konfigurasi normal di pusat permesinan multi-sumbu — PSM harus diukur untuk jumlah total permintaan daya puncak semua modul, bukan hanya H304 saja.

Seri PSM alpha FANUC (A06B-6077) hadir dalam berbagai peringkat daya. Saat menambahkan pengganti H304 ke kabinet, pastikan kapasitas output terukur PSM yang terpasang tidak terlampaui oleh jumlah semua modul SVM dalam sistem. PSM yang beroperasi di atas peringkat termalnya akan menunjukkan alarm tegangan bus DC rendah di bawah beban pemotongan multi-sumbu yang berat — pola alarm yang terlihat seperti kesalahan modul tetapi berasal dari tahap catu daya.

Perhitungan ini paling relevan ketika H304 dipasang menggantikan varian SVM3 berarus lebih rendah (misalnya, mengganti modul H301 tiga sumbu 12/12/12 dengan modul H304 tiga sumbu 20/20/20), di mana total beban bus meningkat. Dalam penggantian H304 yang serupa, ukuran PSM yang ada tetap valid.

Pemesanan, Pembayaran & Pengiriman

Pengiriman seluruh dunia melalui DHL dan FedEx dalam 0–3 hari kerja setelah pembayaran terkonfirmasi. Pengiriman gabungan tersedia untuk pesanan multi-unit.

Metode pembayaran yang diterima:

• Transfer Bank (T/T) — semua nilai pesanan
• PayPal — pesanan hingga USD $500
• Western Union — semua nilai pesanan

Bea masuk dan pajak adalah tanggung jawab pembeli di tujuan.

Kebijakan Garansi & Pengembalian

Pengembalian diterima untuk unit yang tiba rusak, tidak lengkap, tidak sesuai deskripsi, atau dipastikan tidak berfungsi dalam waktu 4 hari setelah penerimaan. Label garansi harus tetap utuh. Biaya pengiriman pengembalian ditanggung oleh pembeli. Pengembalian untuk kesalahan pemesanan atau perubahan pikiran tidak diterima.

Pertanyaan yang Sering Diajukan

Q1: SVM3-20/20/20 mesin saya gagal, dan saya melihat ketiga sumbu alarm secara bersamaan. Bisakah modul H304 itu sendiri menyebabkan ketiga sumbu gagal pada saat yang sama, atau haruskah saya melihat PSM terlebih dahulu?

A: Kedua skenario mungkin terjadi, dan LED 7-segmen pada modul adalah alat diagnostik tercepat untuk membedakannya. Jika LED menunjukkan alarm kelas tegangan — khususnya kode yang berkaitan dengan tegangan bus DC rendah atau kegagalan pengisian bus — kesalahan berasal dari jalur catu daya bersama, yang berarti PSM itu sendiri, sekering bus DC, atau pengkabelan bus antara PSM dan modul SVM. Jika LED menunjukkan kode tahap keluaran (kode arus berlebih atau kesalahan IPM pada sumbu individu), tahap keluaran modul lebih mungkin terlibat. Pemeriksaan pertama yang praktis sebelum mengutuk salah satu komponen: verifikasi tegangan bus DC pada terminal input DC modul SVM dengan DMM saat sistem dinyalakan tetapi sebelum mengaktifkan sumbu. Bus harus berada dalam spesifikasi 283–325V DC. Jika tegangan bus rendah atau tidak ada sementara PSM tidak menunjukkan kesalahan sendiri, periksa pengkabelan dan sekering bus di antara keduanya. Jika tegangan bus benar dan modul masih gagal untuk menginisialisasi, modul adalah sumber kesalahan yang lebih mungkin.

Q2: Apakah ada risiko tidak sengaja memesan 6096 H304 ketika saya membutuhkan 6079 H304? Keduanya tampaknya muncul bersama dalam hasil pencarian.

A: Ya, ini adalah salah satu kesalahan pemesanan paling umum dalam keluarga SVM alpha, justru karena keduanya ditunjuk SVM3-20/20/20 dan terlihat hampir identik secara fisik. Pemeriksaan definitif adalah nomor pesanan enam digit di tengah nomor suku cadang FANUC: 6079 untuk antarmuka Tipe A (varian mesin Anda jika menjalankan Seri 16 atau 18 non-i), dan 6096 untuk antarmuka FSSB (diperlukan untuk 16i, 18i, dan CNC seri-i lainnya). Jika Anda memesan berdasarkan model CNC mesin, konfirmasikan apakah penunjukan CNC diakhiri dengan "-i" — Seri 16 adalah non-i, Seri 16i adalah seri-i. Nomor suku cadang papan antarmuka servo di dalam kabinet CNC adalah indikator andal lainnya: papan dalam kisaran A16B-2200-xxxx dan A16B-2202-xxxx biasanya menunjukkan Tipe A (kompatibel dengan 6079), sementara papan A16B-3200-xxxx dikaitkan dengan FSSB (kompatibel dengan 6096). Jika ragu, bagikan nomor suku cadang modul terpasang lengkap dari label kepada kami sebelum mengonfirmasi pesanan Anda.

Q3: Mesin memiliki tiga sumbu melalui SVM3-20/20/20 ini. Setelah modul diganti, apakah ada yang perlu diinisialisasi ulang dalam parameter CNC, atau benar-benar plug-and-play?

A: Untuk penggantian yang serupa dari jenis modul yang sama (H304 untuk H304), parameter servo CNC — kode motor, batas arus, gain posisi, gain loop kecepatan — tetap tersimpan di CNC itu sendiri dan tidak terpengaruh oleh pertukaran modul. SVM3-20/20/20 tidak menyimpan parameter sumbu secara internal. Setelah modul pengganti terpasang secara mekanis, bus dan kabel antarmuka disambungkan kembali, dan sistem dinyalakan, CNC akan melanjutkan komunikasi dengan modul baru menggunakan set parameter yang ada. Namun, dua hal perlu dikonfirmasi setelah dinyalakan: pertama, bahwa tidak ada sumbu yang menunjukkan alarm servo yang berkaitan dengan ketidakcocokan parameter (yang akan menunjukkan bahwa kode motor atau parameter kelas arus di CNC tidak cocok dengan motor yang sebenarnya terhubung), dan kedua, bahwa fungsi pengembalian referensi (home) CNC berfungsi dengan benar pada ketiga sumbu setelah siklus daya pertama, karena data posisi absolut yang disimpan dalam memori yang didukung baterai CNC mungkin perlu ditetapkan kembali jika mesin mati untuk waktu yang lama.

Q4: Mesin menggunakan H304 ini pada sumbu X, Y, dan Z. Sumbu N (Z) cenderung berjalan lebih berat karena menanggung bobot kepala spindel. Haruskah saya mempertimbangkan varian SVM3 yang berbeda dengan sumbu N berarus lebih tinggi, seperti H307 (SVM3-20/20/40)?

A: Hanya jika spesifikasi motor sumbu Z benar-benar membutuhkan lebih dari 5.9A. Keputusan harus didorong oleh pelat nama motor dan parameter sumbu servo CNC, bukan hanya oleh persepsi operasional. Sumbu Z yang membawa kepala spindel berat di bawah gravitasi akan melihat permintaan torsi berkelanjutan yang lebih tinggi daripada sumbu horizontal — tetapi apakah ini diterjemahkan menjadi permintaan arus melebihi 5.9A sepenuhnya tergantung pada arus terukur motor dan bagaimana OEM asli mesin mengukur drive untuk sumbu itu. Periksa pelat model motor sumbu Z dan konfirmasikan arus terukurnya terhadap output 5.9A (kelas 20) dari H304. Jika motor berada di kelas α4/4000 atau di bawahnya dan awalnya dipasangkan dengan H304, tabel pemasangan motor-drive FANUC menganggap ini kombinasi yang valid di bawah siklus tugas normal mesin. Jika Anda mengalami alarm termal sumbu Z atau trip arus berlebih di bawah beban pemotongan normal dengan parameter motor yang benar diatur, konsultasikan penyetelan parameter servo sebelum mengubah ukuran drive — parameter ramp akselerasi yang terlalu agresif pada sumbu Z dapat melebihi peringkat arus drive bahkan ketika drive berukuran benar untuk motor.

Q5: Saya perlu mencari beberapa unit H304 sebagai suku cadang untuk jalur produksi dengan beberapa mesin identik. Apa cara terbaik untuk memastikan unit yang saya terima adalah FANUC asli dan bukan palsu?

A: Drive FANUC palsu beredar di pasar surplus, terutama untuk suku cadang lama yang banyak diminati. Saat mencari beberapa unit, beberapa pemeriksaan fisik saat kedatangan secara signifikan mengurangi risiko. Pertama, label FANUC pada modul harus menunjukkan pencetakan yang jelas dan konsisten dengan nomor suku cadang lengkap, nomor seri, dan negara asal (Jepang). Label tidak boleh menunjukkan tanda-tanda aplikasi ulang — periksa tepinya untuk pengangkatan atau ketidaksejajaran dengan rumah modul. Kedua, rumah konektor dan kualitas papan yang terlihat melalui bukaan ventilasi apa pun harus konsisten dengan standar manufaktur FANUC — font silkscreen papan yang tidak cocok atau komponen yang tidak terpasang dengan baik adalah tanda peringatan. Ketiga, verifikasi unit terhadap nomor papan PCB yang diketahui baik: papan pengkabelan pada H304 asli harus A16B-2202-0786 dan PCB kontrol A20B-2001-0950. Jika pemasok tidak dapat atau tidak akan mengonfirmasi penunjukan papan ini, anggap itu sebagai peringatan. Hubungi kami sebelum melakukan pesanan multi-unit untuk membahas riwayat inspeksi dan mengonfirmasi keaslian suku cadang untuk kebutuhan volume Anda.
