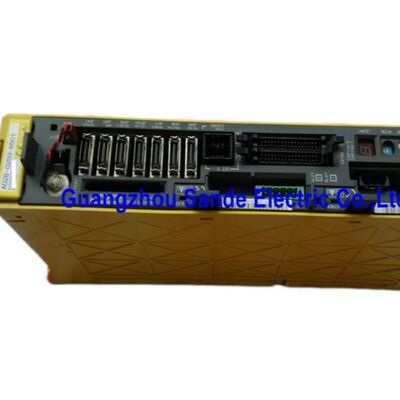

FANUC A06B-6080-H301 Servo Module

Ketika Istilahnya "Module", Rincian yang Penting

Orang yang mencari komponen servo FANUC kadang-kadang menggunakan istilah "amplifier", "driver", dan "module" secara bergantian.A06B-6080-H301, kata "module" memiliki arti khusus.Seri 6080 dirancang di sekitar arsitektur servo drive modular pendekatan sistem di mana modul drive individu slot ke dalam infrastruktur pasokan listrik bersama, daripada masing-masing unit yang menampung tahap daya independen sendiri.

Perbedaan ini penting pada tahap penggantian. A06B-6080-H301 bukan drive mandiri dengan pengoreksi sendiri dan bus DC.Ini bekerja bersama dengan FANUC power supply unit (PSM) dalam kabinet servo yang sama. Jika Anda memesan penggantian, modul itu sendiri adalah apa yang Anda butuhkan ¢ catu daya dan komponen kabinet lainnya tetap di tempat.

Sekilas

Seri 6080: Modular oleh Desain

Seri 6080 FANUC mewakili perubahan arsitektur yang penting dalam bagaimana sistem servo drive dikemas untuk alat mesin CNC.Pendekatan 6080 menggunakan modul catu daya terpusat yang dipasangkan dengan modul servo drive terpisah, masing-masing bertanggung jawab untuk logika kontrol sumbu sendiri tetapi menarik daya dari PSM bersama.

Topologi modular ini menawarkan keuntungan nyata dalam sistem multi-sumbu besar: skalabilitas yang lebih mudah, diagnosis kesalahan yang disederhanakan (kegagalan modul tidak menurunkan infrastruktur listrik),dan tata letak kabinet yang lebih teraturIni menjadi dasar untuk bagaimana FANUC membangun sistem servo pada akhir 1990-an dan awal 2000-an, dan banyak dari instalasi tersebut tetap beroperasi aktif hari ini.

PeraturanH301 dalam keluarga 6080tiga sumbu servo dari satu rumah modul. tiga sumbu gerakan CNC terkoordinasi biasanya X, Y, dan Z di pusat pemesinan dikelola melalui satu unit yang dapat diganti.Ketika unit itu perlu diganti, H301 adalah bagian yang tepat yang dibutuhkan.

Memahami Konteks Kabinet Modular

Sebelum memesan, membantu untuk memahami di mana A06B-6080-H301 cocok dalam sistem penggerak yang lebih besar:

Modul 6080 terhubung ke lemari servo yang juga berisi FANUC PSM (Power Supply Module) dan modul sumbu lainnya.PSM menangani konversi AC-ke-DC dan fungsi pengereman regeneratif untuk seluruh kabinetModul H301 menerima daya bus DC dari PSM dan secara independen mengelola kontrol arus, pengolahan umpan balik posisi, dan komutasi motor untuk tiga poros yang ditugaskan.

Ketika mendiagnosis kesalahan servo dalam sistem jenis ini, langkah pertama adalah selalu menentukan apakah kesalahan berasal dari PSM atau modul sumbu tertentu.Kegagalan PSM biasanya mempengaruhi semua poros secara bersamaanJika mesin Anda menunjukkan alarm servo pada hanya tiga sumbu dan sumbu tersebut sesuai dengan H301,Modul itu sendiri menjadi titik fokus penyelidikan.

Stok Baru dan Bekas ️ Yang Saat Ini Tersedia

Karena seri 6080 telah digunakan secara luas di pusat pemesinan CNC menengah ke besar dari OEM Jepang dan Eropa utama,Unit bekas yang berasal dari sistem yang tidak digunakan atau ditingkatkan relatif mudah diakses dan banyak yang tetap dalam kondisi fungsional yang baik.

Unit barumembawa garansi penuh 12 bulan dan merupakan pilihan yang tepat ketika mesin yang dimaksud adalah kritis, menjalankan siklus produksi yang menuntut, atau di mana Anda membutuhkan kepercayaan maksimum dalam penggantian.Satuan yang digunakandilengkapi dengan garansi 3 bulan dan merupakan pilihan praktis untuk stok cadangan, mesin yang kurang digunakan, atau situasi pemeliharaan yang sensitif anggaran.

Tingkat stok untuk modul FANUC lama dapat berubah dengan cepat.

Metode Pembayaran & Pengiriman

Pembayaran diterima:Transfer Bank (T/T) untuk setiap nilai pesanan, tidak ada biaya tambahan. PayPal untuk pesanan hingga USD $500, biaya penanganan sekitar 3.9~4.4%. Western Union untuk setiap nilai pesanan.

Dispatch:Dalam waktu 2~4 hari kerja dari pembayaran yang dikonfirmasi, melalui DHL atau FedEx ke sebagian besar tujuan internasional.,Biaya impor, pajak impor, dan biaya clearance adalah tanggung jawab pembeli.

Cakupan Jaminan ️ Jelas dan Langsung

Unit baru:Jaminan 12 bulandari tanggal pengiriman.Jaminan 3 bulandari tanggal pengiriman.

Garansi berlaku untuk kegagalan fungsional dalam kondisi instalasi dan operasi normal.kesalahan yang disebabkan oleh kabel atau konfigurasi parameter yang salah, atau kerusakan akibat kondisi operasi di luar spesifikasi nominal modul.

Pengembalian diterima untuk barang yang tiba rusak atau tidak seperti yang dijelaskan Unit yang tidak berfungsi yang dilaporkan dalam waktu 4 hari setelah pengiriman juga memenuhi syarat untuk dikembalikan atau digantiSemua unit yang dikembalikan harus membawa label garansi asli, utuh dan tidak diubah.

Aplikasi Mesin Tipikal

A06B-6080-H301 paling sering dikaitkan dengan:

• Pusat pemesinan CNC menengah hingga besar yang menggunakan pengontrol FANUC Seri 16i, 18i, atau 21i dengan kabinet servo drive modular
• Pusat pemesinan 5 sumbu dimana beberapa modul seri 6080 mencakup kelompok sumbu yang berbeda
• Pusat pemutar dan mesin pemutar pabrik yang dilengkapi FANUC dengan konfigurasi servo multi-sumbu yang kompleks
• Robot industri dan sistem manufaktur fleksibel di mana arsitektur modular 6080 diadopsi oleh integrator sistem
• Peralatan produksi tugas berat di fasilitas otomotif, aeroangkasa, dan teknik presisi

Pertanyaan yang Sering Diajukan

Pertanyaan 1: Apa perbedaan antara "servo module" FANUC seperti A06B-6080-H301 dan "servo amplifier" dari seri 6090 atau 6093?

Perbedaan utama terletak pada arsitektur daya. Servo amplifiers in the 6090 and 6093 series are largely self-contained units with their own power supply stages — they receive AC input and handle the full conversion and motor drive function internally. A06B-6080-H301, sebagai bagian dari seri modular 6080, adalah modul drive yang bergantung pada FANUC Power Supply Module (PSM) yang terpisah untuk daya bus DC.H301 menangani kontrol servo dan output tahap untuk tiga sumbuIni berarti Anda hanya perlu mengganti modul H301 itu sendiri ketika modul gagal, PSM dan komponen kabinet lainnya tetap ada.

T2: Mesin saya memiliki beberapa modul servo di lemari, bagaimana saya tahu mana yang A06B-6080-H301?

Dalam lemari servo modular FANUC, setiap modul diberi label langsung di panel depan atau bagian atasnya dengan nomor bagian lengkapnya.Temukan modul yang labelnya berbunyi A06B-6080-H301 dan catat tugas sumbu mana yang dicakupnya ini biasanya didokumentasikan dalam skema kabinet listrik mesinJika label rusak atau tidak dapat dibaca, manual pemeliharaan mesin atau diagram kabel kabinet drive FANUC akan mengidentifikasi modul mana yang menangani sumbu mana berdasarkan posisi slot.

T3: Dapatkah satu modul H301 yang gagal menyebabkan alarm pada semua poros mesin, atau hanya pada poros yang dikendalikannya?

A06B-6080-H301 yang gagal biasanya akan menghasilkan alarm khusus untuk tiga sumbu yang dikendalikan modul. sumbu lainnya yang dilayani oleh modul yang berbeda di kabinet yang sama harus tetap tidak terpengaruh,dengan asumsi modul catu daya (PSM) berfungsi normalJika semua poros alarm secara bersamaan, PSM atau distribusi daya bus DC adalah sumber yang lebih mungkin dari masalah.Alarm khusus sumbu yang memetakan dengan rapi ke kelompok tiga sumbu adalah indikator yang jauh lebih jelas bahwa modul H301 yang sesuai membutuhkan perhatian.

T4: Apakah saya perlu memprogram ulang sesuatu setelah mengganti A06B-6080-H301 dengan unit baru atau bekas?

Untuk pertukaran modul serupa secara langsung, parameter servo disimpan di pengontrol CNC tidak di modul drive itu sendiri di sebagian besar konfigurasi seri 6080.Ini berarti bahwa mengganti modul H301 dengan nomor bagian yang sama tidak perlu memasukkan kembali parameter servo, selama memori parameter pengontrol tidak hilang. Namun, selalu merupakan praktik yang baik untuk membuat cadangan set parameter CNC penuh sebelum melakukan penggantian drive.Jika mesin berjalan melalui prosedur auto-tuning pada startup, memungkinkan untuk menyelesaikan dan memverifikasi kinerja poros sebelum kembali ke produksi.

T5: Apakah ada risiko dalam memesan A06B-6080-H301 bekas untuk mesin produksi kritis?

Modul bekas memiliki sejarah layanan yang tidak sepenuhnya diketahui - tekanan termal, tegangan transien, dan jam operasi semuanya mempengaruhi umur panjang komponen dari waktu ke waktu.Untuk mesin di mana waktu henti memiliki biaya produksi yang signifikan, unit baru dengan garansi 12 bulan adalah pilihan yang lebih dapat dipertahankan. unit yang digunakan sangat cocok untuk mesin dengan kritisitas yang lebih rendah, cadangan persediaan persyaratan,atau situasi di mana keterbatasan anggaran adalah faktor yang nyataDalam kedua kasus, jika unit yang digunakan dipasang dan mengalami masalah dalam waktu 4 hari setelah pengiriman dalam kondisi operasi normal, pengembalian atau penggantian tersedia di bawah kebijakan garansi kami.
