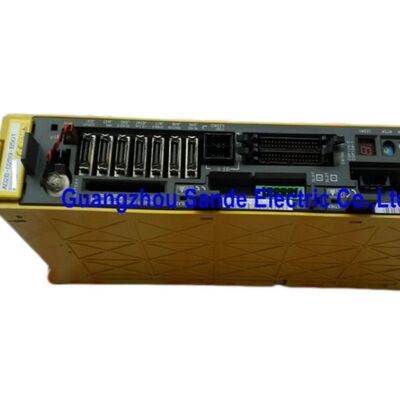

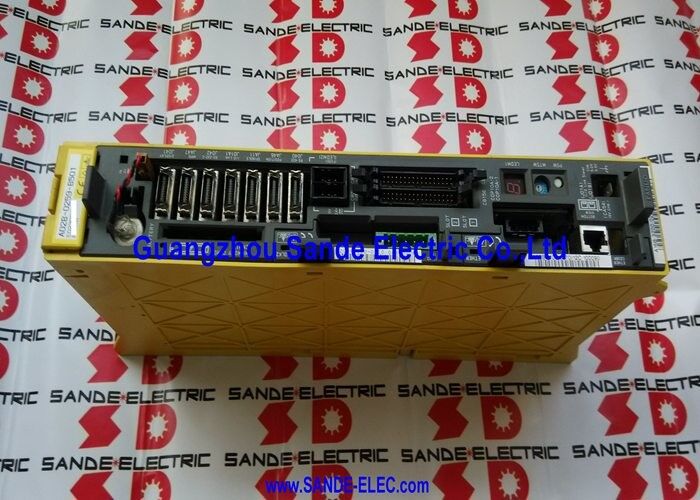

Fanuc Servo Module A06B-6080-H307 A06B6080H307 A06B-6080-H307

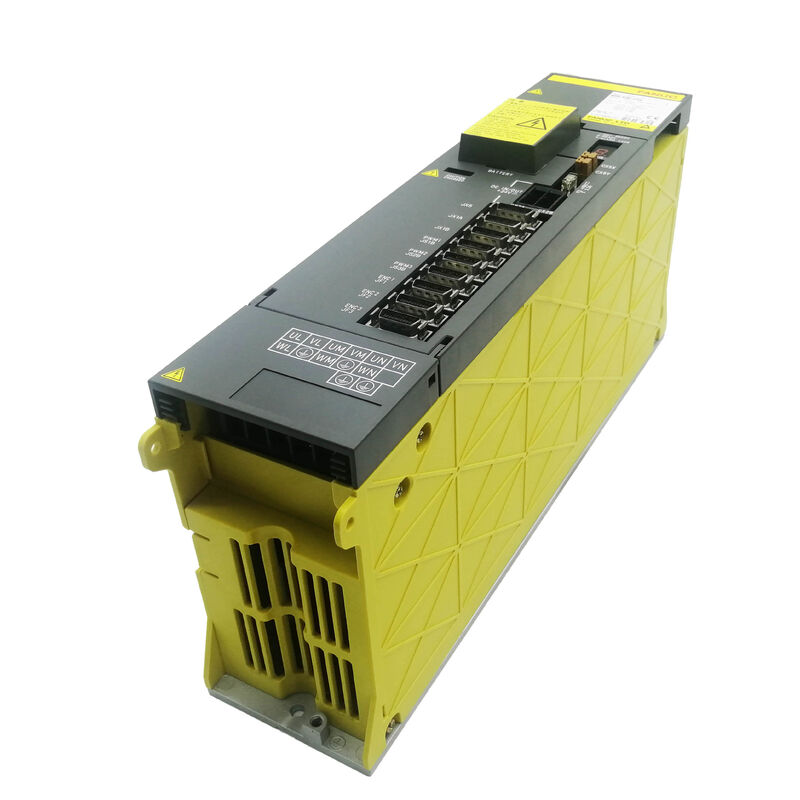

Fanuc A06B-6080-H307 | Modul Amplifikasi Servo Alpha — SVM3-20/20/40, Tipe B 3-Sumbu, 283–325V / 4.35kW, 5.9A / 5.9A / 12.5A

Gambaran Umum

The Fanuc A06B-6080-H307 adalah modul amplifikasi servo alpha tiga saluran, yang diberi nama SVM3-20/20/40, menyediakan keluaran arus asimetris di ketiga saluran sumbunya: saluran L dan M masing-masing menghasilkan keluaran kontinu 5.9A yang sesuai dengan motor kelas αC6/2000, sementara saluran N menghasilkan keluaran kontinu 12.5A untuk motor kelas α22/2000 yang lebih berat. Konfigurasi tiga sumbu asimetris ini adalah alat desain mesin yang praktis — memungkinkan tiga sumbu dengan kelas motor yang berbeda dilayani oleh satu modul, tanpa memerlukan biaya modul arus lebih tinggi untuk ketiga saluran atau kompleksitas kabinet modul sumbu tunggal terpisah untuk masing-masing.

Seri A06B-6080 adalah padanan antarmuka Tipe B dari seri A06B-6079 Tipe A. Kedua seri berisi penamaan model SVM yang sama dan peringkat listrik yang identik, tetapi berkomunikasi dengan CNC melalui protokol PWM Tipe B daripada Tipe A.

Antarmuka Tipe B digunakan dengan kontrol Seri 0-MD, 0-MF, 15B, 16B, 18B, dan 21B — generasi CNC Fanuc berakhiran B yang berkembang sejajar dengan kontrol berakhiran A yang dilengkapi Tipe A.

Secara mekanis dan elektrik, kedua seri dapat dipertukarkan; pengaturan antarmuka menentukan mana yang benar untuk mesin tertentu.

Dalam praktiknya, konfigurasi SVM3-20/20/40 muncul pada mesin di mana dua sumbu berbagi kelas motor yang serupa (dua sumbu kelas αC6 — mungkin sumbu putar X dan Y, atau A dan C) sementara satu sumbu yang lebih berat (sumbu Z dengan beban dibantu gravitasi, atau meja putar besar) memerlukan saluran N kelas α22.

Modul tunggal selebar 90mm menangani ketiganya tanpa memperluas jejak rel penggerak melebihi apa yang akan ditempati oleh SVM3-20/20/20 tiga saluran yang lebih sederhana.

Spesifikasi Utama

Arsitektur Tiga Sumbu Asimetris — Konfigurasi Arus 20/20/40

Penunjukan arus SVM3-20/20/40 mengidentifikasi kelas arus puncak setiap saluran dalam konvensi penomoran internal Fanuc: "20" sesuai dengan kelas keluaran kontinu 5.9A (digerakkan oleh modul IPM kelas 50A), dan "40" sesuai dengan kelas keluaran kontinu 12.5A (digerakkan oleh modul IPM yang lebih besar yang mampu menangani arus berkelanjutan dan puncak yang lebih tinggi yang dibutuhkan motor saluran N).

Tiga modul IPM yang berbeda pas di dalam lebar modul 90mm karena ukuran fisik setiap IPM berskala dengan peringkat arusnya — IPM kelas "20" untuk L dan M lebih kecil daripada IPM kelas "40" untuk N, memungkinkan ketiganya hidup berdampingan dalam format 90mm yang ringkas.

Kemampuan arus IPM saluran N yang lebih tinggi adalah alasan mengapa A06B-6080-H307 menarik 4.35kW dari bus DC daripada 3.7kW dari SVM3-20/20/20 simetris (H304) — tambahan 0.65kW mencerminkan permintaan daya berkelanjutan yang lebih tinggi dari motor α22 pada saluran N.

Antarmuka Tipe B — Konteks Kompatibilitas CNC

Protokol umpan balik serial PWM Tipe B di A06B-6080-H307 adalah standar antarmuka untuk kontrol CNC Seri B Fanuc.

Secara fungsional identik dengan arsitektur loop posisi/kecepatan/arus dari antarmuka Tipe A, Tipe B berbeda dalam parameter komunikasi serial dan waktu spesifik yang digunakan CNC untuk mengirimkan perintah sumbu dan menerima umpan balik.

Mesin yang dikonfigurasi dengan kontrol Tipe B harus menggunakan modul SVM Tipe B di seluruh tumpukan penggeraknya — mencampur modul Tipe A dalam instalasi Tipe B akan menghasilkan kesalahan komunikasi antara CNC dan modul yang terpengaruh.

A06B-6080-H307 diuji dan disertifikasi pada kontrol generasi FANUC 0-C, 0-D, 16, 18, dan 21 dalam konfigurasi antarmuka Tipe B.

Kompatibilitasnya dengan generasi kontrol ini menempatkannya dalam basis terpasang yang besar dari perkakas mesin CNC yang dibangun di seluruh tahun 1990-an dan awal 2000-an — mesin yang tetap dalam produksi aktif dan secara teratur memerlukan penggantian modul servo karena komponen asli menua.

FAQ

Q1: Apa perbedaan fungsional antara A06B-6080-H307 (Tipe B) dan A06B-6079-H307 (Tipe A)?

Keduanya adalah modul tiga sumbu SVM3-20/20/40 dengan peringkat listrik yang identik: 5.9A pada L dan M, 12.5A pada N, input 4.35kW, bus DC 283–325V. Satu-satunya perbedaan adalah antarmuka komunikasi CNC.

A06B-6079-H307 (Tipe A) bekerja dengan kontrol Seri 0-C, 15A, 16A, 18A, 21A. A06B-6080-H307 (Tipe B) bekerja dengan kontrol Seri 0-MD, 0-MF, 15B, 16B, 18B, 21B. Mengganti satu dengan yang lain tanpa mengkonfigurasi ulang antarmuka CNC akan menghasilkan alarm komunikasi. Selalu konfirmasikan tipe CNC mesin sebelum memesan.

Q2: Saluran N membawa 12.5A — bisakah ia juga menjalankan motor yang lebih kecil seperti yang ada di L dan M?

Ya. Peringkat 12.5A saluran N adalah arus kontinu maksimum yang akan disediakannya; itu tidak memaksa motor untuk menarik arus ini. Jika motor kelas αC6 yang lebih kecil (membutuhkan 5.9A) terhubung ke saluran N, penggerak beroperasi pada sekitar setengah dari kapasitas saluran N. Parameter servo harus diatur untuk model motor aktual pada N.

Tidak ada kerusakan listrik dalam menggunakan saluran keluaran berperingkat lebih tinggi dengan motor berperingkat lebih rendah. Namun, sebaliknya — menghubungkan motor 12.5A ke saluran L atau M 5.9A — akan menyebabkan alarm arus berlebih selama operasi beban penuh.

Q3: Alarm CNC apa yang mengidentifikasi saluran spesifik pada A06B-6080-H307 yang rusak?

LED 7-segmen pada modul menampilkan kode alarm spesifik saluran. Alarm 8 (HCL) menunjukkan arus berlebih sumbu L; Alarm 9 (HCM) menunjukkan arus berlebih sumbu M; Alarm A (HCN) menunjukkan arus berlebih sumbu N.

Nomor alarm SV CNC mengidentifikasi sumbu mesin yang sesuai (X, Y, Z). Alarm saluran gabungan (b, C, d, E) menunjukkan beberapa kesalahan simultan.

Urutan diagnostik standar adalah melepaskan kabel U/V/W motor yang dicurigai dan menguji isolasi motor ke bumi pelindung — isolasi yang dapat diterima adalah beberapa ratus megaohm atau lebih tinggi — sebelum menyimpulkan modul perlu diganti.

Q4: Bagaimana A06B-6080-H307 diberi daya dalam sistem amplifikasi alpha?

H307 menarik daya operasinya sebesar 4.35kW dari bus DC bersama PSM alpha, bus yang sama yang memberi daya pada semua modul SVM dan SPM dalam tumpukan. PSM harus memasok permintaan puncak gabungan dari semua modul yang terhubung secara bersamaan.

Untuk mesin dengan satu SVM3-20/20/40 (4.35kW) dan spindel SPM-11 (17.5kW), PSM harus menahan setidaknya 21.85kW — PSM-26 (A06B-6087-H126) adalah pilihan tipikal untuk konfigurasi ini.

H307 tidak memiliki catu daya internal; ia tidak dapat beroperasi tanpa PSM yang terhubung dan berfungsi.

Q5: Apa pendekatan perbaikan untuk A06B-6080-H307 ketika rusak?

Jalur yang paling praktis bagi sebagian besar pengguna adalah pertukaran: suplai modul yang rusak ke spesialis layanan Fanuc, yang menyediakan unit rekondisi yang diuji dan bergaransi.

Perbaikan tingkat komponen tersedia — modul IPM transistor, sekering, kipas pendingin, dan paket baterai encoder absolut tersedia sebagai suku cadang layanan.

Papan kabel dan kartu kontrol tidak dijual terpisah oleh Fanuc, tetapi fasilitas perbaikan spesialis menyediakannya.

Semua unit H307 yang diperbaiki harus diuji pada kontrol Tipe B Fanuc 0-D atau 16/18/21 aktual dengan motor alpha yang sesuai di ketiga saluran sebelum dikembalikan ke layanan, memverifikasi operasi yang benar pada arus terukur di setiap saluran secara independen.
