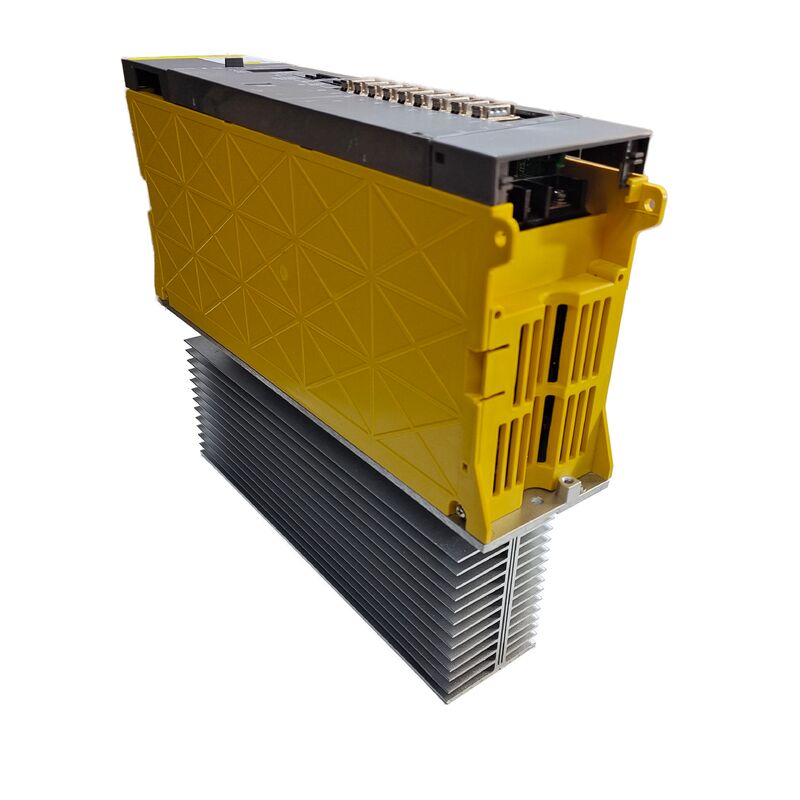

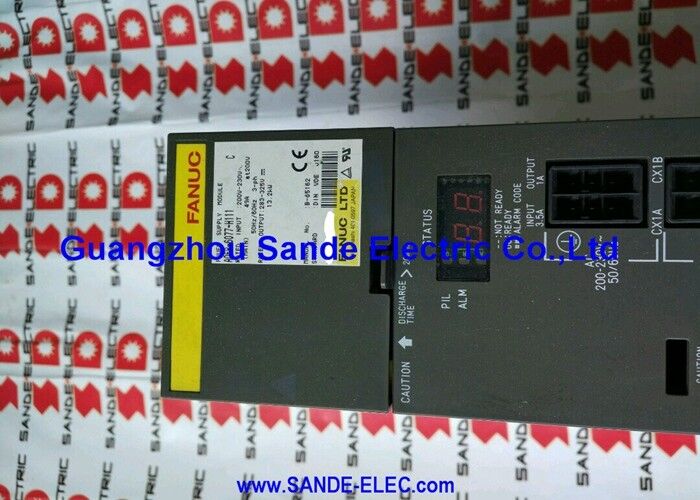

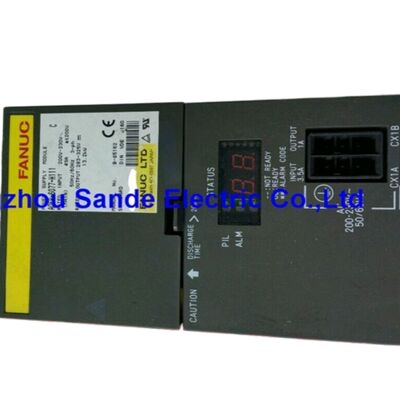

Modul Amplifier Spindel Fanuc A06B-6078-H206 A06B6078H206 A06B-6078-H206

Fanuc A06B-6078-H206 | Modul Spindel Alpha Generasi Pertama — SPM-5.5, Antarmuka Tipe 1, Umpan Balik JY2/JY4, Didukung PSM, Seri 200VAC

Gambaran Umum

Fanuc A06B-6078-H206 adalah modul penguat spindel seri alpha generasi pertama, yang ditunjuk SPM-5.5, dari keluarga penguat spindel A06B-6078 Fanuc.

Sebagai modul spindel kelas 5.5kW yang ringkas, modul ini dikembangkan untuk dua skenario pemasangan spesifik: sebagai penggerak spindel utama pada mesin perkakas CNC yang lebih kecil, dan sebagai penguat spindel sekunder atau sub-spindel pada pusat permesinan spindel ganda dan pusat pembubutan di mana permintaan daya spindel sub lebih rendah dibandingkan dengan spindel utama.

Seri A06B-6078 menempati tempat khusus dalam sejarah penguat alpha Fanuc sebagai platform alpha generasi pertama.

Arsitektur ini memperkenalkan sistem PSM/SVM/SPM terintegrasi sebelum penyempurnaan HRV resolusi lebih tinggi tiba di seri A06B-6082, A06B-6088, dan A06B-6102 yang lebih baru. PSM menyediakan bus DC bersama, modul SVM menangani penggerak sumbu servo, dan SPM menangani spindel — semuanya mengambil daya dari rel penguat yang sama.

A06B-6078-H206 sangat cocok dalam arsitektur ini, dipasangkan bersama modul seri SVM A06B-6079 pada rel yang sama di mesin pada masanya.

Jejak modul 66,8 × 70mm secara fisik ringkas untuk penggerak spindel 5.5kW.

Filosofi desain modul penggerak terintegrasi Fanuc memungkinkan ukuran kecil ini, membuatnya praktis untuk dipasang sebagai penguat sub-spindel di kabinet yang sudah ditempati oleh penggerak spindel utama dan modul sumbu — tanpa memerlukan bagian kabinet khusus untuk elektronik spindel sekunder.

Spesifikasi Utama

Antarmuka Tipe 1 dan Umpan Balik JY2/JY4

Antarmuka Tipe 1 pada A06B-6078-H206 terhubung ke CNC melalui antarmuka serial spindel, memungkinkan fungsi spindel canggih yang mendefinisikan kemampuan spindel alpha generasi pertama: kontur Cs, pengetapan kaku, sinkronisasi spindel, dan orientasi. Umpan balik tiba di penggerak melalui konektor JY2 dan JY4, yang membawa sinyal pengkode posisi motor spindel dan input monitor suhu.

Pengaturan umpan balik JY2/JY4 ini spesifik untuk penggerak spindel antarmuka Tipe 1 dan membedakan A06B-6078-H206 dari penguat spindel antarmuka Tipe 2, Tipe 3, dan Tipe 4, yang menggunakan pengaturan konektor dan set parameter yang berbeda.

H206 secara eksplisit tidak kompatibel dengan jenis antarmuka yang lebih baru ini — mesin yang dirancang untuk penguat spindel Tipe 2/3/4 tidak dapat menggunakan H206 sebagai pengganti tanpa konversi antarmuka.

Konektor JY2 membawa umpan balik pengkode pulsa motor spindel — sinyal posisi dan kecepatan yang digunakan penggerak untuk kontrol kecepatan dan untuk kontrol posisi mode servo selama operasi pengetapan kaku dan sumbu Cs.

JY4 membawa sinyal panas berlebih motor dari termistor yang tertanam di motor, menyediakan input perlindungan termal yang memicu alarm AL-01 sebelum kerusakan lilitan terjadi.

Aplikasi Sub-Spindel dan Mesin Kecil

Kelas daya kontinu 5.5kW menempatkan SPM-5.5 di bawah modul spindel utama dari sebagian besar pusat permesinan produksi, yang biasanya menggunakan penggerak spindel 7.5kW hingga 30kW. Untuk sub-spindel pada pusat pembubutan CNC spindel ganda, spindel sekunder melakukan operasi (pengeboran muka belakang, pembubutan, threading) pada tingkat daya yang jarang membutuhkan kapasitas penuh spindel utama.

SPM-5.5 adalah modul yang ditentukan dengan benar untuk aplikasi ini tanpa biaya dan ukuran penguat spindel yang lebih besar.

Pada mesin perkakas CNC yang lebih kecil — VMC ringkas, mesin bor-dan-ketuk, dan mesin CNC khusus — SPM-5.5 berfungsi sebagai penggerak spindel utama ketika tingkat penghilangan material dan ukuran perkakas aplikasi sesuai dengan anggaran daya spindel kontinu 5.5kW.

FAQ

Q1: Apa yang membedakan varian #H500 dari #H501 di A06B-6078-H206?

Kedua varian adalah modul spindel antarmuka Tipe 1 SPM-5.5 dengan konektor umpan balik JY2/JY4 yang identik dan kemampuan fungsional yang sama.

#H500 dan #H501 mengidentifikasi revisi PCB minor atau spesifikasi pasar regional.

Dalam sebagian besar aplikasi penggantian, keduanya dapat dipertukarkan secara fungsional. Saat memesan, tentukan versi akhiran ke pemasok Anda — meskipun pertukaran umumnya dimungkinkan, perbedaan firmware parameter antara versi kadang-kadang dapat memerlukan penyesuaian.

Q2: Bisakah A06B-6078-H206 diganti dengan A06B-6082-H206 SPM-5.5 dari seri generasi kedua?

A06B-6082 adalah modul spindel alpha generasi kedua dengan kontrol spindel HRV yang ditingkatkan. Keduanya berbagi penunjukan model SPM yang sama dan peringkat listrik yang serupa tetapi berbeda dalam arsitektur PCB kontrol dan kompatibilitas parameter CNC mereka.

Substitusi antar generasi memerlukan verifikasi kompatibilitas CNC dan set parameter — ini tidak selalu merupakan penggantian langsung.

Konsultasikan dokumentasi kompatibilitas penguat spindel Fanuc atau penyedia layanan yang berkualifikasi sebelum mencoba substitusi lintas generasi pada mesin produksi.

Q3: Kode alarm CNC apa yang menunjukkan kesalahan pada A06B-6078-H206?

Alarm spindel muncul di tampilan CNC sebagai nomor SP-xxx. AL-09 (semikonduktor daya terlalu panas) menunjukkan kesalahan termal — periksa dulu kipas pendingin modul berfungsi. AL-12 (arus berlebih tautan DC) biasanya mengikuti kerusakan isolasi lilitan motor spindel dan menunjuk ke tahap keluaran penggerak.

AL-03 (sekring tautan DC putus) dan AL-04 (sekring input putus) menunjukkan kegagalan komponen internal di dalam penggerak.

AL-01 (motor terlalu panas) dan AL-02 (penyimpangan kecepatan berlebih) lebih sering menunjuk ke motor atau umpan balik motor daripada penggerak. LED alarm menyala ketika alarm aktif; nomor spesifik harus dibaca dari tampilan CNC.

Q4: Apa arsitektur alpha generasi pertama dan mengapa itu penting untuk suku cadang?

Alpha generasi pertama mengacu pada keluarga modul PSM A06B-6077, SVM A06B-6079, dan SPM A06B-6078 yang membentuk sistem penggerak alpha terintegrasi asli Fanuc.

Modul-modul ini berbagi arsitektur bus DC bersama dan generasi antarmuka PWM.

Mesin yang dibuat dengan modul spindel A06B-6078 akan memiliki modul PSM dan SVM generasi pertama yang cocok — mengganti SPM saja dengan modul generasi yang lebih baru mungkin memerlukan peningkatan PSM atau SVM tergantung pada kompatibilitas antarmuka dan bus. Mempertahankan konsistensi generasi dalam tumpukan penguat adalah strategi penggantian yang paling aman.

Q5: Opsi servis apa yang tersedia untuk A06B-6078-H206 yang rusak?

Pertukaran adalah opsi yang paling praktis: suplai modul yang rusak ke fasilitas servis dan terima unit rekondisi yang telah diuji dan bergaransi.

Perbaikan tingkat komponen tersedia untuk kesalahan pada tahap keluaran transistor, kipas pendingin, dan sekring internal — suku cadang servis ini beredar di pasar perbaikan dan diganti selama rekondisi modul.

PCB di dalam H206 tidak dijual terpisah oleh Fanuc, tetapi fasilitas perbaikan spesialis memilikinya sebagai inventaris servis.

Semua unit yang diservis dengan benar harus diuji di bawah beban pada konfigurasi pengujian PSM/SVM Fanuc dengan motor spindel alpha yang sesuai sebelum dikirim.
