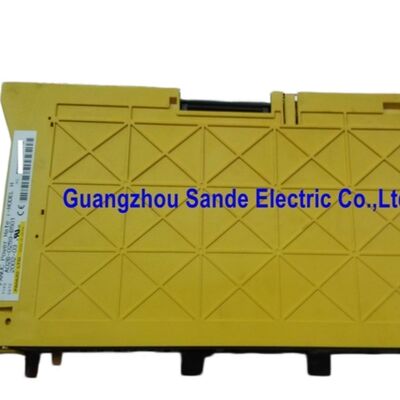

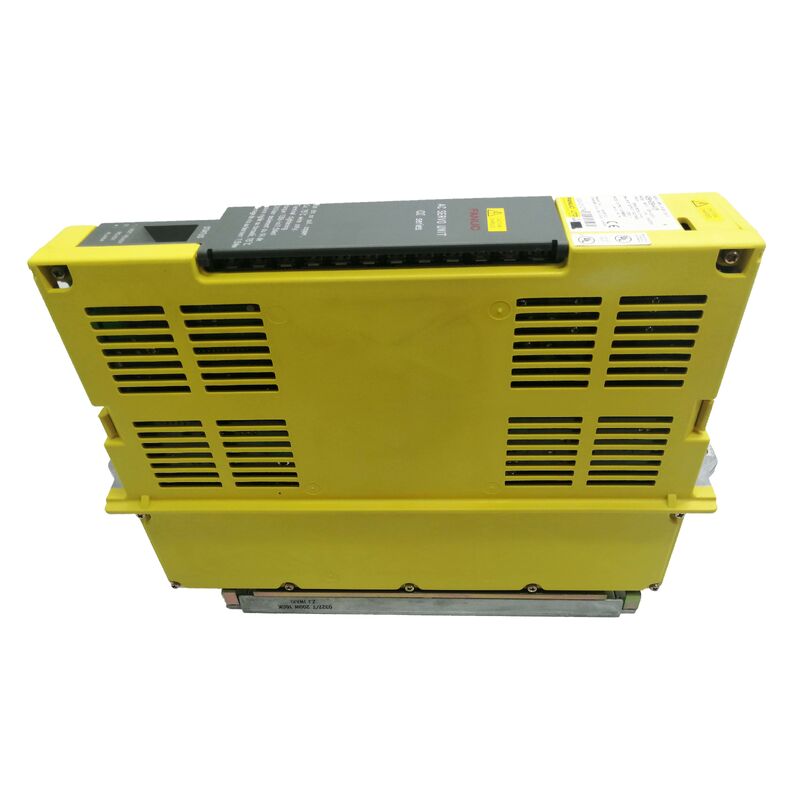

Fanuc Spindle Amplifier Module A06B-6088-H230 A06B6088H230

Fanuc A06B-6088-H230 ∙ Alpha Spindle Amplifier Module ∙ SPM-30, 283 ∙ 325V / 35kW, 133A Output, Type 1 Interface, Model 30/P40 Spindle Motors

Gambaran umum

PeraturanFanuc A06B-6088-H230adalah SPM-30 spindle amplifier module dalam seri Fanuc A06B-6088 alpha spindle amplifier a high-power spindle drive dengan output 133A dari input bus DC 35kW.

Pada tingkat daya ini, SPM-30 berada di ujung atas kisaran modul spindle alfa standar, yang dirancang untuk motor spindle Fanuc Model 30 dan P40 yang digunakan di pusat pemesinan bingkai besar,pusat pemutar tugas berat, dan mesin penggilingan berkecepatan tinggi di mana kekuatan spindle pada kecepatan penghapusan logam penuh melebihi apa yang dapat ditanggung modul SPM-11 hingga SPM-22 jarak menengah.

Seri A06B-6088 mewakili Fanuc generasi kedua penguat spindle alfa,menggabungkan perbaikan kontrol spindle HRV (High Response Vector) yang memperbaiki arsitektur seri A06B-6078 asli.

Sementara antarmuka Tipe 1 dipertahankan memungkinkan fungsi spindle canggih yang sama (Cs kontur, kaku mengetuk, spindle sinkronisasi,orientasi) sebagai modul generasi pertama ̇ kartu kontrol A06B-6088 yang ditingkatkan membawa akurasi regulasi kecepatan yang lebih baik, gelombang torsi yang lebih rendah pada kecepatan pemotongan, dan respon dinamis yang ditingkatkan selama transisi beban spindle dibandingkan dengan pendahulunya.

Pada 133A, SPM-30 membutuhkan infrastruktur pendingin yang substansial.

Modul lebar 150 mm menampung dua sistem pendingin ∙ kipas internal untuk elektronik kontrol dan kipas heatsink eksternal untuk transistor output arus tinggi ∙ di samping PCB daya,Papan tembak, dan pemasangan kartu kontrol.

Tampilan LED kembar 7-segmen memberikan visibilitas status modul dan kode alarm secara real-time tanpa memerlukan alat diagnostik.

Spesifikasi Utama

35kW Kelas daya dan aplikasi mesin

SPM-30 dengan input 35kW menempatkannya di ujung atas dari keluarga modul alfa standar.motor spindle menarik 133A arus berkelanjutan pada beban pemesinan penuh tingkat arus yang menuntut kabel bus hati-hati, koneksi terminal output dengan torsi yang tepat, dan daya bus DC bersih dari PSM dengan ukuran yang benar.

Instalasi mesin yang menggunakan SPM-30 di samping tumpukan SVM tiga sumbu penuh dapat dengan mudah melebihi total permintaan bus DC 45kW pada beban puncak bersamaan;pilihan PSM alfa untuk sistem ini harus berasal dari jumlah permintaan puncak yang dihitung dengan benar..

Fanuc Model 30 spindle motor yang didorong oleh A06B-6088-H230 adalah torsi tinggi, motor spindle bertenaga tinggi yang dimaksudkan untuk operasi pemesinan tugas beratOperasi memutar berat pada pengecoran besar, dan pengolahan kasar dengan tingkat penghapusan material yang tinggi di mana torsi spindle dan kekuatan adalah faktor yang membatasi.

Motor P40 adalah varian kecepatan tinggi yang cocok untuk aplikasi di mana rentang kecepatan spindle dan karakteristik daya pada kecepatan memiliki prioritas atas torsi maksimum pada kecepatan rendah.

Versi Perangkat Lunak dan Pilihan Varian

Varian sufiks #H500 dan #H501 dari A06B-6088-H230 membawa versi perangkat lunak yang berbeda, masing-masing 9D00 dan 9D0A.tidak kompatibel satu sama lainkarena perbedaan dalam ketersediaan fungsi spindle dan struktur parameter.

Saat memesan SPM-30 pengganti, akhiran modul asli harus diidentifikasi dan dicocokkan.Memasang versi perangkat lunak yang tidak kompatibel menghasilkan kondisi alarm atau perilaku spindle yang tidak benar yang tidak dapat diselesaikan dengan penyesuaian parameter saja.

Versi perangkat lunak ditandai pada label modul dan pada kartu kontrol internal.

Inkompatibilitas akhiran ini adalah detail pemesanan yang lebih penting untuk H230 daripada untuk banyak modul Fanuc lainnya. Ini bukan perbedaan revisi kecil tetapi perbedaan fungsional yang signifikan.

Selalu tentukan nomor bagian lengkap termasuk akhiran saat membeli pengganti.

FAQ

T1: Kode alarm apa yang secara khusus menunjukkan kesalahan modul SPM-30 versus kesalahan motor spindle?

Alarm 3 (Fuse on DC link blown) menunjuk ke tahap output internal SPM-30. Alarm 9 (Overheat main circuit) menunjukkan perangkat semikonduktor modul telah melebihi batas termal.

Alarm 12 (Overcurrent in power circuit) adalah alarm tiba-tiba yang paling umum dan paling sering disebabkan oleh kerusakan isolasi spindle motorbeberapa ratus megaohm atau lebih tinggi) sebelum mengutuk amplifier.

Alarm 1 (Motor overheat) dan Alarm 27 (Pulse coder disconnected) menunjukkan masalah motor atau sistem umpan balik daripada SPM-30 itu sendiri.

T2: SPM-30 menggunakan dua kipas pendingin? apa yang terjadi jika salah satu gagal?

Kipas udara internal mendinginkan elektronik kontrol; kegagalannya ditunjukkan oleh Alarm 56 (Kipas udara pendingin internal dihentikan).Gagalnya menyebabkan Alarm 9 (Overheat sirkuit utama) karena suhu transistor junction meningkat di bawah beban.

Baik kegagalan kipas membutuhkan perhatian segera pada output 133A, energi termal terhambat adalah substansial dan kerusakan komponen dari overtemperature berkelanjutan adalah cepat.

Kedua kipas harus diperiksa selama pemeliharaan rutin untuk rotasi yang benar dan kelainan yang terdengar yang menunjukkan keausan bantalan.

P3: Versi perangkat lunak 9D00 dan 9D0A digambarkan tidak kompatibel? apa perbedaan khusus antara keduanya?

Versi perangkat lunak mengontrol fungsi spindle yang tersedia, set parameter, dan rincian protokol komunikasi dengan CNC.Fungsi yang tersedia dalam satu versi mungkin tidak ada atau mungkin berperilaku berbeda di versi lain.

Selain itu, the CNC's spindle parameters are set for a specific software version — loading the wrong version into the machine's SPM installation produces parameter mismatches that generate alarms or cause the spindle to operate incorrectly even if the alarm is cleared.

Tidak ada modifikasi bidang untuk mengkonversi antara versi; akhiran yang benar harus diambil.

T4: PSM apa yang dibutuhkan untuk menggerakkan sistem yang mencakup A06B-6088-H230?

SPM-30 menarik 35kW pada beban penuh. Tambahkan permintaan bus DC dari semua modul sumbu SVM dalam tumpukan biasanya total 4 15kW untuk mesin tiga hingga empat sumbu.Permintaan puncak gabungan menentukan peringkat minimum PSM.

Sebuah mesin dengan SPM-30 dan tiga modul SVM dengan total 10kW membutuhkan PSM bernomor paling sedikit 45kW puncak ¢ ini termasuk dalam kelas PSM-37 atau PSM-45 (seri A06B-6087 atau setara).

Mengurangi PSM menghasilkan alarm penurunan tegangan DC link (AL-04) selama akselerasi spindle dikombinasikan dengan gerakan sumbu.

P5: Modul H230 memiliki lebar 150mm bagaimana ini ditangani di lemari amplifier?

Lebar 150mm membutuhkan 150mm ruang rel yang tidak terhalang di rak pemasangan amplifier alfa.

Pada lebar ini, modul biasanya diposisikan di satu ujung rel amplifier untuk meminimalkan gangguan dengan modul SVM yang berdekatan.

Routing kabel untuk koneksi output motor 133A membutuhkan konduktor cross-section yang lebih besar daripada kabel motor SVM yang lebih ringan,dan titik koneksi blok terminal harus diputar sesuai spesifikasi .
