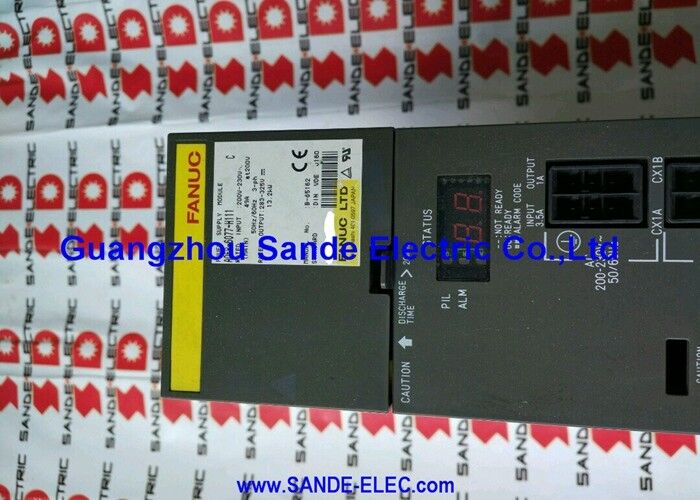

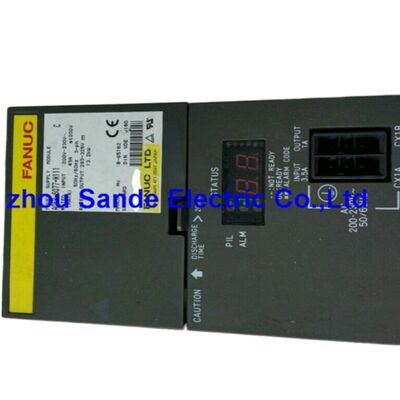

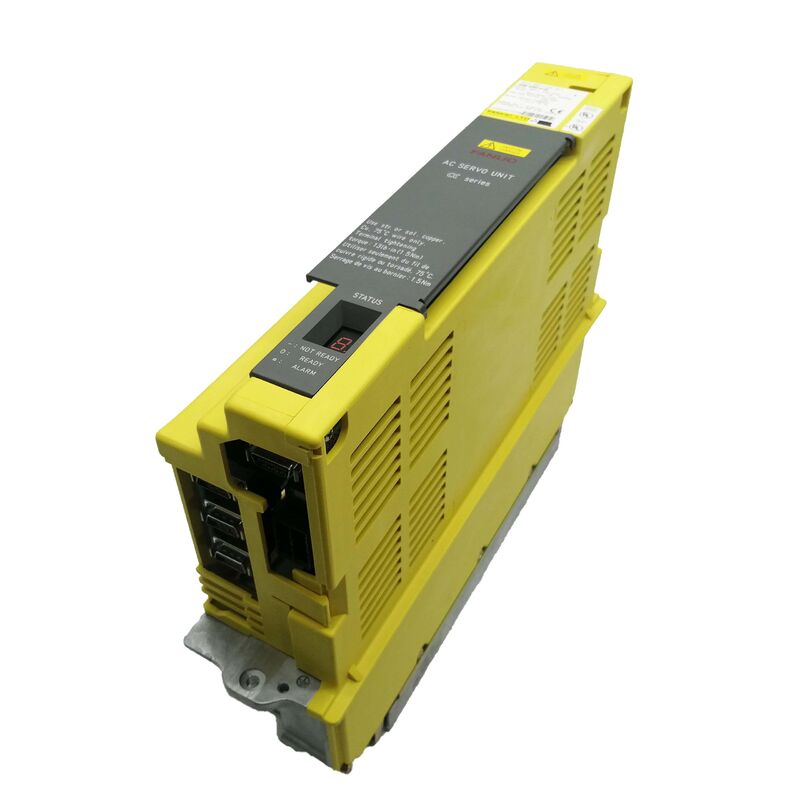

Fanuc Spindle Amplifier Module A06B-6089-H104 A06B6089H104

Fanuc A06B-6089-H104 ∙ Alpha Servo Amplifier Unit ∙ SVU1-40, Single-Axis, 200 ∙ 230VAC / 13.4A Input, 12.5A / 230V Output, PWM Type B, Sumber Daya Standalone

Gambaran umum

PeraturanFanuc A06B-6089-H104adalah SVU1-40 unit penguat servo alfa sumbu tunggal dengan output terus menerus 12,5A dari input tiga fase 200 230 VAC, 13,4 A. Ini menempati tingkat tengah seri Fanuc A06B-6089 SVU1,ditempatkan di atas pendahulunya SVU1-80 18.7A unit dan di bawah SVU1-130 atas (52.2A),membuat ukuran yang benar untuk motor servo α6/3000 dan α12/2000 alpha yang menggerakkan pusat pemesinan ukuran menengah dan pusat pemutar selama tahun produksi aktif seri alpha.

Seperti halnya semua unit SVU, fitur arsitektur yang menentukan H104 adalah pengendalian diri: jaringan AC tiga fase masuk, kabel antarmuka PWM Tipe B ke CNC, dan daya motor keluar.

Tidak ada konektor bus DC dan tidak bergantung pada PSM eksternal.

SVU membawa sendiri AC-to-DC internal rectifier yang menghasilkan internal bus tegangan secara independen,yang berarti dapat diinstal di mana saja tiga fase AC daya tersedia berdekatan dengan motor, dalam lemari satelit, atau di tempat lain pada mesin yang sesuai dengan tata letak tanpa memerlukan kabel berjalan kembali ke rel penggerak utama.

Rating terus-menerus 12,5A, didukung oleh kapasitas arus puncak 40A, mencerminkan kelas motor unit ini melayani.

Sebuah motor α6/3000 yang menggerakkan sumbu pusat pemesinan berukuran sedang menarik arus berkelanjutan dalam kisaran 5 ∼12.5A selama pemotongan, dengan puncak akselerasi yang diserap dengan bersih oleh ruang kepala IPM 40A.

Kekuatan output maksimum 4,4kW menetapkan amplop energi di mana motor yang terhubung beroperasi.

Kombinasi ini dari nilai terus menerus dan puncak cocok dengan kelas motor α6/α12, menghasilkan respon torsi terkontrol tanpa perjalanan alarm overcurrent selama siklus kerja mesin khas.

Spesifikasi Utama

SVU1-40 di ekosistem Alpha Drive

SVU1-40 berada di posisi yang menarik dalam jajaran alpha SVU: ia menawarkan 12.5A per sumbu ′′ arus terus-menerus yang sama dengan modul SVM2-40/40 (A06B-6079-H206) pada masing-masing dari dua saluran ′′ tetapi sebagai unit mandiri tanpa ketergantungan PSM.

Hal ini membuat SVU1-40 cocok untuk mesin di mana sumbu tunggal membutuhkan kelas arus 12,5A di lokasi terpencil,atau di mana desain mesin membutuhkan instalasi sumbu tunggal yang lebih sederhana daripada tumpukan PSM/SVM penuh.

Modul SVM pendamping (A06B-6079-H103 atau A06B-6096-H103 di sisi FSSB) memberikan peringkat 9.4A SVM1-40S yang sama untuk kelas saat ini the SVU1-40 pada 12.5A adalah setara standalone melangkah ke bracket arus berikutnya.

Pembangun mesin yang bekerja dengan ekosistem alfa yang membutuhkan kelas 12.5A dalam format mandiri memilih SVU1-40;yang membangun rel penggerak pusat dengan beberapa sumbu pada kelas saat ini menggunakan modul SVM dan PSM bersama.

Antarmuka PWM Tipe B dan Kontrol Kompatibel

Antarmuka PWM Tipe B dari SVU1-40 menempatkannya tepat di generasi kontrol Fanuc CNC yang menggunakan Tipe B untuk komunikasi servo: Seri 0-D, 0-MF, 16B, 18B, dan 21B.Protokol Tipe B mengatur transmisi perintah posisi dan umpan balik antara kartu antarmuka sumbu CNC dan SVU1-40.

Masing-masing unit SVU terhubung langsung ke CNC melalui kabel PWM khususnya sendiri. Tidak seperti topologi cincin FSSB dari seri i, setiap SVU PWM adalah koneksi titik-ke-titik.

Manual B-65192 mencakup prosedur pengisian dan pemeliharaan untuk unit ini, termasuk langkah-langkah inisialisasi parameter servo dan konfigurasi saklar untuk operasi Tipe B.

Mengatur saklar antarmuka pada SVU-40 ke Tipe B (vs Tipe A) adalah langkah konfigurasi pertama setelah instalasi fisik.

FAQ

Q1: A06B-6089-H104 memiliki arus puncak 40A? Apakah ini berarti terus-menerus memasok 40A?

No. 12,5A adalah output terus menerus ‡ arus yang dapat didukung unit tanpa batas dalam batas termalnya.

Puncak 40A adalah batas arus jangka pendek yang diizinkan modul IPM selama transisi akselerasi motor.

Arus puncak ini mengalir untuk pecahan detik selama poros cepat mulai; operasi berkelanjutan pada 40A akan melebihi kapasitas termal unit.

Perlindungan overcurrent internal IPM sendiri mencegah arus puncak tingkat berkelanjutan dari merusak transistor output.

T2: Servo motor alfa mana yang khusus dipasangkan dengan SVU1-40?

12.5A continuous output matches α6/3000 class motors (used on lighter mid-size axes) and α12/2000 class motors (used on heavier mid-size axes where the 12N·m continuous torque at 2000rpm suits the machine load).

Kedua kelas motor menarik arus nominal dalam amplop 12,5A selama pemotongan terus menerus penuh.

Motor yang lebih kecil dari kelas α6 α1, α2, α3 bekerja dengan SVU1-40 pada sebagian kecil dari kapasitas saat ini; motor yang lebih besar dari kelas α12 melebihi 12.5A rating terus menerus dan memerlukan SVU1-80 atau SVU1-130.

T3: Bagaimana SVU1-40 berbeda dari SVM1-40S (A06B-6096-H103) di luar antarmuka?

SVU1-40 (H104) adalah unit mandiri dengan catu daya AC-to-DC built-in dan output nominal 12,5A; SVM1-40S (H103) adalah modul rel antarmuka FSSB dengan 9.4A output nominal yang mengambil daya dari berbagi alfa PSMSVU1-40 bersifat independen secara arsitektur; SVM1-40S bersifat terintegrasi secara arsitektur.

SVU1-40 juga berada dalam kelas arus yang lebih tinggi (12.5A vs 9.4A). Keduanya menggerakkan motor alfa jarak menengah, tetapi SVU1-40 mencakup motor yang lebih besar dalam kelas itu.Penggantian dengan SVM membutuhkan perubahan seluruh arsitektur sistem.

Q4: Apa kode alarm menunjukkan kesalahan di SVU1-40?

LED 7-segmen di panel depan unit menampilkan kode alarm. alarm 8 (overcurrent/IPM alarm) adalah yang paling umum,biasanya disebabkan oleh kerusakan isolasi penggulung motor . Alarm 5 menunjukkan tegangan low DC link; periksa tiga fase AC input pasokan dan sekering internal.

Alarm 1 menunjukkan kesalahan kipas internal atau pasokan 5V rendah.

Semua kode alarm untuk SVU1-40 didokumentasikan dalam manual B-65192. Mengatasi kegagalan kipas segera di output terus menerus 12,5A, unit menghasilkan panas yang cukup yang kipas harus disipasi.

T5: Apakah kapasitas pelepasan regeneratif SVU1-40 penting untuk diketahui untuk instalasi?

Ya, aku tahu. The 100W regenerative discharge capacity (without external resistor) is relevant for axes that decelerate rapidly from high speed — more deceleration energy than 100W regenerated back to the internal bus requires an external regenerative discharge resistor to prevent DC bus overvoltage.

Poros dengan inersia tinggi atau pembalikan tinggi yang sering dapat melebihi batas ini selama siklus produksi normal.

Jika mesin menghasilkan alarm overvoltage DC link selama perlambatan,kapasitas pelepasan regeneratif telah melebihi dan resistor pelepasan berukuran yang benar harus ditambahkan ke instalasi.
