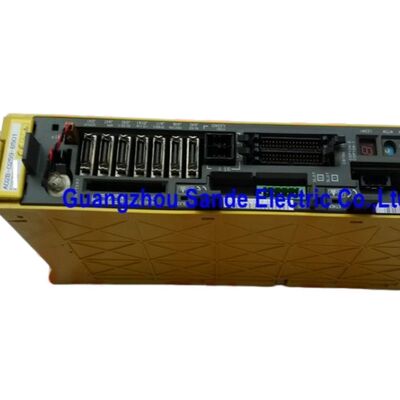

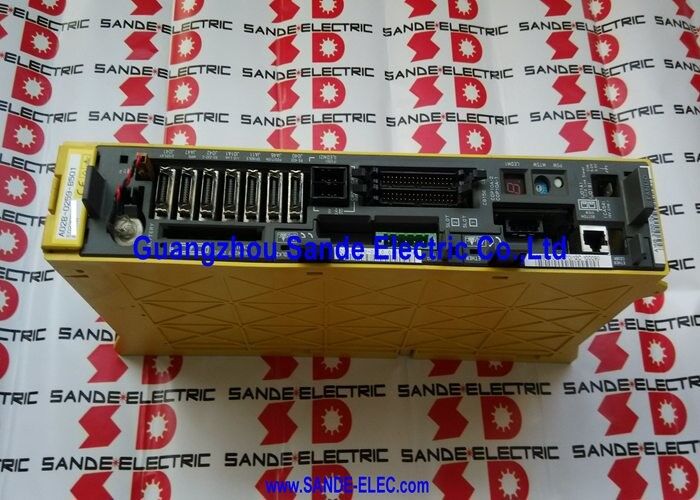

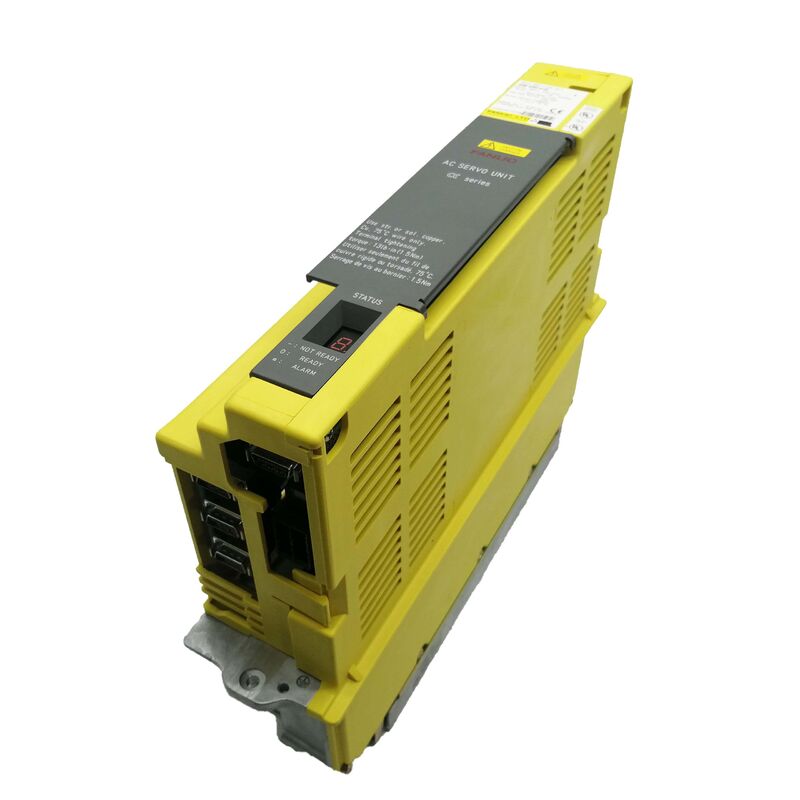

Modul Penguat Spindel Fanuc A06B-6089-H106 A06B6089H106 A06B-6089-H106

Fanuc A06B-6089-H106 ∙ Alpha Servo Amplifier Unit ∙ SVU1-130, Single-Axis, 200 ∙230VAC / 27A Input, 52.2A / 230V Output, PWM Type B, Standalone Power Supply

Gambaran umum

PeraturanFanuc A06B-6089-H106adalah SVU1-130 unit sumbu tunggal terbesar dalam seri Fanuc A06B-6089 alpha servo amplifier unit (SVU), dinilai pada output terus menerus 52.2A dari 200 230VAC, 27A input.

Seri SVU secara arsitektur berbeda dari seri modul SVM: dimana modul SVM bergantung pada PSM eksternal (Power Supply Module) untuk menyediakan bus DC bersama,unit SVU memiliki sumber daya terintegrasi sendiri, mengoreksi masukan AC mereka sendiri secara langsung dan menghasilkan bus DC internal dari mana tahap output beroperasi.

Desain mandiri ini memberikan SVU kebebasan lokasi penuh dalam mesin dimanapun tenaga AC tiga fase tersedia, SVU dapat dipasang,terhubung ke CNC dengan kabel antarmuka PWM saja.

Kapasitas output SVU1-130 52.2A menempatkannya dengan kuat di kelas poros berat untuk unit servo alfa mandiri.Pasangan motor standarnya adalah α40/3000 motor servo alfa bingkai besar menghasilkan torsi tinggi berkelanjutan pada kecepatan nominal, digunakan pada poros mesin alat CNC berat di mana diameter sekrup bola, massa kargo, dan kekuatan pemotongan menuntut arus berkelanjutan di atas apa yang dapat disediakan servo motor yang lebih ringan.

Tiga transistor IGBT di dalam H106 (dibandingkan dengan modul IPM tunggal di unit SVU yang lebih kecil) mencerminkan ruang desain yang diperlukan untuk tingkat arus ini.

Sebagai bagian atas seri SVU1 bersumbu tunggal, H106 adalah unit alfa standalone dengan arus tertinggi yang tersedia.

This characteristic makes it a logical choice for machine tools where a specific axis demands high continuous current but the machine builder wants to avoid the additional infrastructure of a full SVM/PSM stack for that single heavy axis — positioning the SVU directly at the motor location with a short power cable rather than routing high-current motor wiring across the full machine length.

Spesifikasi Utama

Arsitektur SVU ️ Daya terintegrasi, fleksibilitas instalasi jarak jauh

Fitur yang menentukan dari setiap unit SVU dan alasan keluarga produk ini ada di samping sistem modul SVM / PSM adalah konverter AC-to-DC terintegrasi.

Bagian daya internal SVU menerima input AC tiga fase, mengoreksi ke tegangan bus DC internal, dan memberi makan ini ke tahap output IGBT yang mendorong servo motor.Integrasi ini menghilangkan ketergantungan pada PSM pusat untuk sumbu yang ditutupi SVU.

Dalam desain alat mesin praktis, ini diterjemahkan ke pilihan instalasi yang sistem SVM tidak dapat menyediakan.dengan kapasitas baterai berkapasitas lebih dari 2000 mAh, atau gantry crossbeam slide masing-masing dari ini dapat memiliki unit SVU sendiri dipasang secara lokal, terhubung ke kabinet listrik mesin hanya dengan kabel antarmuka PWM dan AC power supply.

Kabel daya motor pendek hanya dari SVU ke motor yang berdekatan daripada menjalankan seluruh panjang mesin dari lemari pusat.

Tiga transistor IGBT SVU1-130 (versus IPM tunggal di SVU1-80) memberikan kapasitas arus dan ruang kepala arus puncak yang dibutuhkan karakteristik akselerasi motor α40.

Transistor ini dan sekering internal adalah komponen utama yang dapat digunakan dalam unit; papan kabel dan papan kontrol tidak dijual secara terpisah tetapi ditangani selama perbaikan spesialis.

Antarmuka PWM Tipe B

A06B-6089-H106 menggunakan protokol komunikasi PWM Tipe B yang sama dengan antarmuka PWM seri alfa yang digunakan oleh modul SVM Tipe B A06B-6080.

Seri kontrol CNC mesin menentukan apakah Tipe B benar: Kontrol Seri 0-D, 16B, 18B, dan 21B menggunakan Tipe B, sementara Seri 0-C, 16A, 18A, dan 21A menggunakan Tipe A.

SVU1-130 berkomunikasi dengan CNC melalui kabel PWM khusus dari kartu antarmuka sumbu servo CNC.Ini adalah koneksi titik-ke-titik ̇ satu kabel per sumbu ̇ daripada bus serial bersama yang digunakan oleh sistem amplifier berbasis FSSB kemudian.

Pengujian SVU1-130 harus dilakukan pada kontrol Model D Seri 0 dengan kartu poros Tipe B, yang merupakan generasi kontrol utama yang dirancang untuk unit ini.

Tested units that have been verified on this control generation with an appropriate α40-class motor will have validated not only the output stage transistors but also the control board's PWM decode and current regulation functions.

FAQ

T1: A06B-6089-H106 memiliki catu daya built-in? apakah masih membutuhkan koneksi ke alfa PSM?

Tidak, catu daya built-in unit SVU beroperasi sepenuhnya dari koneksi input AC tiga fase sendiri.CNC terhubung ke SVU melalui kabel antarmuka PWM saja.

Daya ke unit adalah AC tiga fase dari distribusi daya mesin, terpisah dari alur modul alfa kabinet drive.

Ini adalah perbedaan desain mendasar antara SVU ( mandiri) dan SVM (membutuhkan bus DC PSM).

P2: Apa itu motor α40/3000, dan mengapa SVU1-130 cocok dengan itu?

α40/3000 adalah servo motor seri alpha servo seri alfa dengan nilai 40N·m torsi terus menerus pada 3000 rpm. Salah satu motor seri alpha terbesar dalam rangkaian produk standar.

Ini menarik arus tinggi berkelanjutan pada beban pemesinan penuh, yang membutuhkan nilai output terus-menerus 52.2A dari SVU1-130 untuk mempertahankan torsi tanpa memicu alarm overcurrent selama operasi pemotongan.

Menggunakan unit SVU yang lebih kecil pada motor α40 akan menghasilkan alarm overcurrent dalam kondisi beban penuh.Pertandingan antara arus nominal motor dan output amplifier adalah parameter kompatibilitas penting.

T3: Bagaimana SVU1-130 dibandingkan dengan SVU1-80 (A06B-6089-H105) dari seri yang sama?

Keduanya adalah unit servo alfa mandiri satu sumbu dengan catu daya bawaan dan antarmuka PWM Tipe B. SVU1-80 menyediakan output 18,7A (dipasangkan dengan motor kelas α12) dari input 17A,dengan transistor IPM tunggal.

SVU1-130 menyediakan output 52.2A (dipasangkan dengan motor kelas α40) dari input 27A, dengan tiga transistor IGBT.

SVU1-130 adalah sekitar tiga kali output saat ini dari SVU1-80, ukuran untuk poros mesin proporsional lebih berat.Keduanya memiliki kemasan fisik yang serupa .

T4: Kode alarm apa yang menunjukkan kesalahan pada A06B-6089-H106?

LED 7-segmen unit SVU menampilkan kode alarm yang spesifik untuk seri SVU. Kode umum termasuk: Alarm 1 (kesalahan kipas internal atau rendah 5V), Alarm 3 (sekring bus DC meledak atau overcurrent),Alarm 5 (link DC tegangan rendah check AC input), Alarm 8 (L-axis overcurrent check motor insulation to hundreds of megaohms), dan Alarm 9 (L-axis IPM alarm).Langkah pertama standar untuk Alarm 8 atau 9 adalah untuk memutuskan kabel listrik motor dan menguji ketahanan isolasi motor.

Jika alarm hilang dengan kabel terputus, kesalahan adalah di motor atau kabel, bukan unit SVU.

T5: Bisakah A06B-6089-H106 diperbaiki, atau apakah pertukaran satu-satunya pilihan?

Perbaikan tersedia dari spesialis. Tiga transistor IGBT adalah komponen yang paling sering diganti they gagal ketika kerusakan isolasi motor menyebabkan arus melalui kesalahan ke tahap output.Fuse internal dan kipas pendingin adalah bagian layanan rutin.

Papan kabel (A20B-2002-0050) dan papan kontrol (A20B-2002-003x) tidak dijual oleh Fanuc secara terpisah,tapi fasilitas perbaikan khusus membawa mereka sebagai persediaan layanan dan alamat kesalahan tingkat papan selama rehabilitasi.

Pertukaran memasok unit yang gagal dan menerima yang diuji, dijamin diperbaharui SVU1-130 adalah rute tercepat kembali ke produksi untuk situasi mesin turun.
