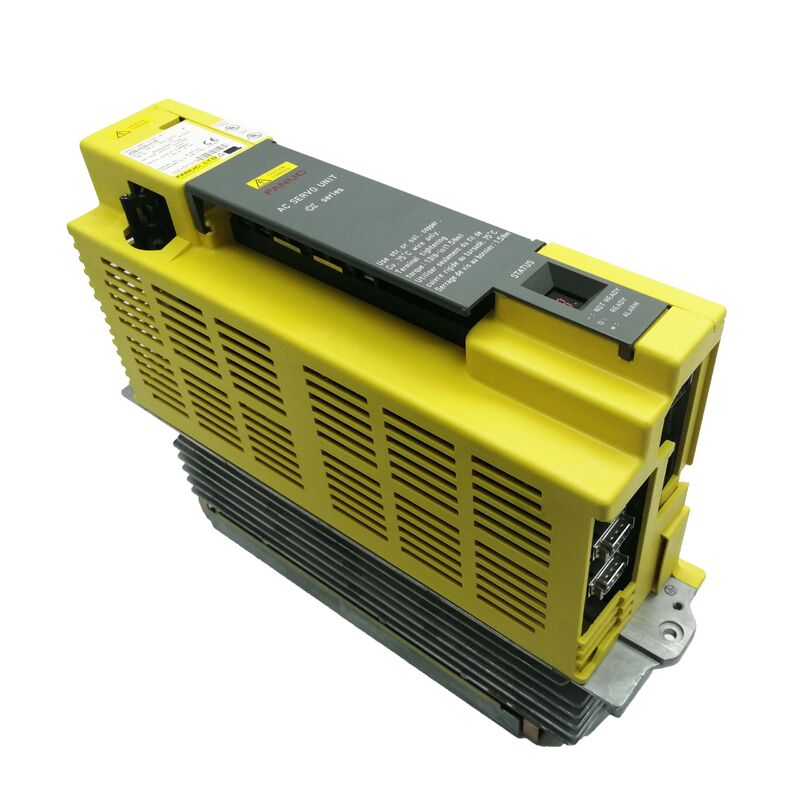

Driver Servo Fanuc A06B-6089-H201 A06B6089H201 A06B-6089-H201

FANUC A06B-6089-H201 Alpha Servo Amplifier SVU2-12/12

Ringkasan

The A06B-6089-H201 adalah penguat servo FANUC Alpha 2-sumbu yang secara resmi ditunjuk SVU2-12/12 dalam manual deskripsi seri Alpha.

Manual tersebut mencantumkannya sebagai model sumbu ganda yang seimbang dengan Grup A / Grup A pasangan motor, dan tabel spesifikasi yang sesuai menetapkan arus pengenal 3,0 Ampere dan batas arus puncak 12 Ampere untuk kedua sumbu L dan sumbu M.

Struktur seimbang itulah identitas sebenarnya dari H201. Ini bukan sekadar “drive alpha dua sumbu.” Ini adalah penguat sumbu ganda yang sangat spesifik di mana kedua saluran berada dalam kelas arus rendah yang sama.

Bagi pembeli teknis, hal itu penting karena memberi tahu Anda persis jenis arsitektur mesin model ini termasuk: satu bodi penguat melayani dua saluran servo yang cocok daripada dua sumbu yang tidak setara atau pengaturan kapasitas campuran yang lebih besar.

Data Teknis

Aplikasi dan Penggunaan Khas

Dalam aplikasi mesin praktis, H201 sangat cocok untuk pengaturan sumbu umpan ganda di mana kedua saluran memerlukan kapasitas arus yang sebanding. Hal itu biasanya menunjukkan sistem sumbu CNC di mana dua sumbu tugas ringan dikelompokkan ke dalam satu bodi penguat daripada dipisahkan menjadi unit sumbu tunggal individual.

Deskripsi aplikasi ini adalah kesimpulan dari penunjukan resmi 12/12 model dan tabel arus yang seimbang.

Hal itu membuat A06B-6089-H201 sangat berharga dalam sistem FANUC Alpha lama di mana pembuat mesin asli merancang kabinet, pasangan motor, dan topologi drive di sekitar kelas dua sumbu yang tepat ini.

Dalam kasus tersebut, penggantian H201 yang tepat membantu mempertahankan struktur sumbu asli, mengurangi perubahan pengkabelan, dan menjaga mesin lebih dekat dengan logika kontrol yang dimaksudkan. Bagi tim pemeliharaan, hal itu sering kali berarti waktu pengaktifan kembali yang lebih singkat dan lebih sedikit ketidakcocokan yang dapat dihindari setelah pemasangan.

Ini adalah kesimpulan rekayasa berdasarkan kelas model sumbu ganda resmi dan struktur arus.

Mengapa Model Ini Penting dalam Pekerjaan Servis

Salah satu alasan H201 tetap berguna adalah karena ia memecahkan masalah penggantian yang sangat spesifik. Jika mesin yang terpasang dibangun di sekitar penguat sumbu ganda 12/12 yang seimbang, menggantinya dengan kelas sumbu ganda yang berbeda dapat mengubah kesesuaian listrik dari kedua saluran servo meskipun penguatnya terlihat serupa.

Untuk sistem Alpha yang lebih tua, presisi itu penting. Nilai H201 bukanlah karena ia universal secara luas, tetapi karena ia menjaga keseimbangan arus sumbu ganda asli tetap utuh.

Ini adalah kesimpulan dari penunjukan resmi model dan tabel spesifikasi.

Manfaat praktis lainnya adalah kesederhanaan. Dibandingkan dengan penguat kapasitas campuran yang lebih besar, modul 12/12 yang seimbang dapat lebih mudah divalidasi dalam sistem di mana kedua sumbu termasuk dalam kelas motor yang sama.

Hal itu tidak menghilangkan kebutuhan untuk memverifikasi nomor suku cadang yang terpasang, tetapi membuat produk lebih mudah diposisikan bagi pembeli yang menginginkan penggantian model-demi-model yang bersih dan tepat. Ini adalah kesimpulan rekayasa berdasarkan klasifikasi Grup A / Grup A dalam manual.

FAQ

Q1: Apa penunjukan FANUC yang tepat untuk A06B-6089-H201?
Manual deskripsi Alpha mengidentifikasinya sebagai SVU2-12/12. Itu berarti itu adalah penguat servo Alpha sumbu ganda dengan dua saluran kelas 12 yang cocok.

Penunjukan resmi ini jauh lebih berguna daripada frasa penjualan generik karena memberi tahu teknisi bagaimana penguat diatur secara elektrik.

Q2: Apa arti struktur 12/12 dalam penggunaan mesin nyata?
Itu berarti kedua saluran servo diberi peringkat dalam kelas yang sama: arus pengenal 3,0 Ampere dan batas arus puncak 12 Ampere pada kedua sumbu. Dalam praktiknya, hal itu membuat unit ini sesuai untuk mesin di mana dua sumbu tugas ringan berbagi satu bodi penguat dan memerlukan kelas keluaran yang sama.

Itulah alasan utama H201 berbeda dari model campuran seperti 12/20 atau 12/40.

Q3: Jenis aplikasi apa yang paling cocok untuk model ini?
Ini paling cocok untuk tata letak servo CNC di mana dua sumbu umpan yang sebanding dikelompokkan bersama dalam satu penguat Alpha.

Contoh umum adalah konfigurasi mesin lama di mana sumbu berpasangan awalnya dirancang di sekitar penguat sumbu ganda berarus rendah yang seimbang.

Pernyataan aplikasi itu adalah kesimpulan dari penunjukan 12/12 resmi dan tabel arus, bukan baris yang disalin dari brosur pemasaran.

Q4: Mengapa pencocokan model yang tepat penting untuk H201?
Karena dalam keluarga Alpha, pasangan arus adalah bagian dari identitas produk.

Penguat sumbu ganda tidak dapat dipertukarkan hanya karena ia juga sumbu ganda. Jika mesin asli mengharapkan penguat 12/12 yang seimbang, menggantinya dengan kelas yang berbeda dapat memengaruhi kesesuaian listrik saluran sumbu dan mempersulit pengaktifan.

Tabel spesifikasi resmi adalah persis apa yang memungkinkan pembeli untuk menghindari kesalahan itu.

Q5: Apa yang harus diperiksa sebelum memesan suku cadang ini?
Spesifikasi pesanan yang terpasang harus dikonfirmasi terlebih dahulu, diikuti oleh pasangan motor mesin, pengaturan sumbu, dan konteks pengkabelan panel.

Karena manual mengaitkan model ini dengan aplikasi Grup A / Grup A, pengelompokan itu juga berguna selama verifikasi. Dalam pekerjaan servis, pendekatan teraman selalu mencocokkan kelas penguat yang tepat sebelum mengasumsikan kompatibilitas hanya dari penampilan.
