FANUC A06B-6089-H101 — Alpha SVU1-12: Fondasi Satu Sumbu

Satu Sumbu. Satu Unit. Lengkap.

Ketika pembuat mesin menentukan pemasangan drive CNC satu sumbu, dua filosofi bersaing. Yang pertama mengkonsolidasikan banyak sumbu ke dalam modul bersama yang mengambil daya dari bus DC umum — efisien dalam hal ruang kabinet dan pemulihan energi, tetapi terikat erat: kegagalan satu catu daya akan mematikan setiap sumbu pada bus tersebut. Yang kedua memperlakukan setiap sumbu sebagai entitas listrik independen, masing-masing dengan penyearah sendiri, umpan AC sendiri, batas kesalahan sendiri. A06B-6089-H101 dibangun berdasarkan filosofi kedua.

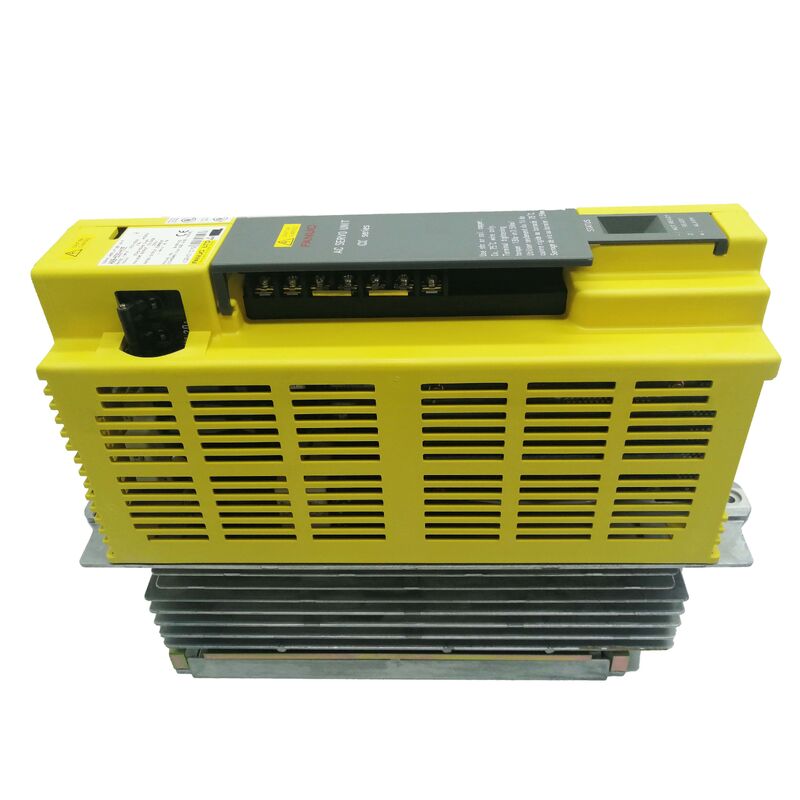

Ditunjuk SVU1-12 dalam seri FANUC alpha, ini adalah unit penguat servo satu sumbu yang menggerakkan sumbu L dengan output terukur 3.0A. Penunjukan "SVU" menunjukkan bahwa ini adalah Servo amplifier Unit — desain mandiri dengan penyearah terintegrasi yang mengubah AC tiga fasa yang masuk langsung ke bus DC internal, tanpa ketergantungan pada modul catu daya eksternal. "1" menunjukkan satu sumbu. "12" adalah kelas arus: 3.0A kontinu, sesuai untuk motor alpha dalam kisaran α1/3000 hingga α2/3000.

Apa artinya ini secara praktis adalah lugas: berikan AC tiga fasa 200–230V ke unit, sambungkan kabel daya motor, jalankan umpan balik encoder, sambungkan antarmuka PWM ke CNC, dan sumbu siap beroperasi. Tidak ada lagi yang perlu dipasang, tidak ada bus yang perlu dikonfigurasi, tidak ada komponen bersama yang perlu diverifikasi terlebih dahulu. Jika unit ini gagal, hanya sumbu ini yang berhenti. Sisa mesin terus berjalan.

Sande Electric menyediakan A06B-6089-H101 dalam kondisi baru dan bekas, dengan pengiriman seluruh dunia dalam waktu 0–3 hari kerja.

Di Mana SVU1-12 Berada: Rangkaian Satu Sumbu 6089

Dalam sub-keluarga SVU1 6089, FANUC menawarkan dua kelas arus. H101 beroperasi pada 3.0A (kelas 12), dan H102 beroperasi pada 5.9A (kelas 20, ditunjuk SVU1-20). Kedua unit secara fisik serupa dan berbagi antarmuka PWM Tipe A yang sama. Pilihan di antara keduanya sepenuhnya bergantung pada motor yang terhubung.

Rating 3.0A dari H101 cocok dengan motor di ujung bawah katalog alpha — khususnya α1/3000 dan α2/3000. Ini adalah motor ringkas yang digunakan pada sumbu dengan permintaan torsi lebih rendah: mesin bubut kecil, sumbu putar tambahan, majalah perkakas pada pusat permesinan, atau aplikasi apa pun di mana beban mekanis sedang dan lintasan cepat pendek. Mencoba menjalankan motor alpha yang lebih besar secara fisik pada H101 bukanlah pengganti yang layak — motor akan menarik arus lebih banyak daripada yang dapat ditahan oleh tahap output amplifier, dan perlindungan termal akan mematikan sumbu di bawah beban yang berarti.

H102 (SVU1-20) menangani tingkat selanjutnya: α2/3000, α3/3000, α4/4000. Jika motor yang terpasang pada mesin Anda berada di kelas ini, H101 bukanlah suku cadang yang tepat. Data pelat nama motor dan kode motor servo CNC (parameter 2020) adalah dua cara tercepat untuk mengkonfirmasi varian SVU1 mana yang sebenarnya dibutuhkan mesin sebelum memesan.

Arsitektur di Balik Unit: Mengapa PWM Tipe A Masih Penting

A06B-6089-H101 menggunakan antarmuka PWM Tipe A untuk berkomunikasi dengan CNC. Ini adalah antarmuka digital paralel yang digunakan oleh generasi CNC FANUC sebelumnya sebelum FSSB (Fanuc Serial Servo Bus) serat optik diperkenalkan. Pada mesin dengan kontrol Seri 15, 16, 18, atau 21 — generasi non-i — papan kontrol servo di dalam CNC mengeluarkan sinyal PWM yang berjalan melalui bundel kabel langsung ke unit penguat. Keluarga alpha SVU dirancang khusus untuk antarmuka ini.

Penunjukan Tipe A penting karena FANUC juga membuat unit dengan antarmuka Tipe B, dan keduanya tidak dapat dipertukarkan secara elektrik meskipun berbagi faktor bentuk yang serupa dalam beberapa kasus. Tipe A menggunakan penugasan pin dan protokol sinyal tertentu yang berbeda dari Tipe B; mengganti satu dengan yang lain akan mengakibatkan kesalahan komunikasi segera antara CNC dan drive, bukan hanya penurunan kinerja. Saat mengidentifikasi apakah mesin menggunakan Tipe A atau Tipe B, konfirmasi tercepat adalah melihat penunjukan papan antarmuka servo CNC — generasi papan akan menunjukkan jenis antarmuka yang didukungnya.

Untuk rangkaian 6089 H1xx, semua unit menggunakan Tipe A. Tidak ada varian Tipe B dalam sub-keluarga SVU1.

Spesifikasi Teknis

SVU Satu Sumbu vs Multi-Sumbu: Pertimbangan Pemasangan Praktis

Keluarga 6089 juga mencakup varian SVU2 (dua sumbu) dan SVU3 (tiga sumbu). Mengingat unit multi-sumbu menangani lebih banyak sumbu per selungkup, SVU2 dan SVU3 terlihat menarik dari sudut pandang ekonomi kabinet. Jadi, mengapa pembuat mesin atau insinyur pemeliharaan memilih beberapa unit SVU1 sebagai gantinya?

Beberapa skenario mendukung pendekatan satu sumbu. Pertama, kedekatan fisik: pusat permesinan di mana setiap drive sumbu dipasang di selungkup kecil di dekat motor servo, daripada dikonsolidasikan di kabinet pusat, mendapat manfaat dari kabel daya motor yang lebih pendek dan perutean kabel yang lebih sederhana. SVU1 cukup kecil untuk dipasang di ruang sempit di dekat sumbu yang digerakkannya. Kedua, isolasi kesalahan: dengan unit SVU1 terpisah per sumbu, drive yang rusak hanya mematikan sumbu tersebut. Mesin mungkin masih dapat berjalan sebagian atau dalam mode satu sumbu sementara unit yang rusak dicari dan diganti. Dengan SVU3 tiga sumbu, kegagalan satu komponen akan mematikan ketiga sumbu secara bersamaan. Ketiga, logistik penggantian: unit SVU1 dengan tipe yang sama dapat dipertukarkan antar sumbu, menjadikan satu unit cadangan sebagai cadangan untuk setiap drive sumbu L pada mesin daripada cadangan untuk kombinasi multi-sumbu tertentu.

Untuk mesin apa pun yang berjalan terus menerus dalam produksi, argumen isolasi kesalahan saja sering kali membenarkan arsitektur satu sumbu.

Referensi Alarm LED 7-Segmen: Kode Kesalahan SVU1-12

A06B-6089-H101 menampilkan kode kesalahan pada LED 7-segmen yang terlihat di panel depan unit. Ketika mesin berhenti secara tak terduga dan layar alarm servo pada CNC melaporkan kesalahan servo, memeriksa tampilan ini langsung pada drive adalah langkah diagnostik pertama tercepat. Kode umum meliputi:

• 1 — Tegangan berlebih pada bus DC (periksa tegangan AC yang masuk dan kondisi regenerasi)
• 2 — Tegangan kurang pada bus DC (periksa tegangan input tiga fasa pada terminal unit)
• 3 — Tegangan kurang bus DC setelah pengisian awal (kehilangan fasa input atau kondisi sekring)
• 8 — Arus berlebih pada sumbu L (masalah belitan motor atau isolasi kabel; periksa sebelum mengganti unit)
• A — Kesalahan IPM (Intelligent Power Module) pada tahap output (kesalahan perangkat keras unit)
• 9 — Beban berlebih sirkuit pembuangan regeneratif (regenerasi melebihi kapasitas unit; periksa siklus tugas deselerasi)

"8" atau alarm arus berlebih pada SVU1-12 yang terjadi segera setelah pengaktifan sumbu — daripada setelah beberapa periode gerakan — hampir selalu menunjukkan kesalahan belitan pada motor yang terhubung atau kerusakan isolasi kabel, bukan amplifier yang rusak. Pengujian resistansi isolasi motor (tes megger antara sadapan belitan motor dan rangka motor, dengan kabel motor terputus di ujung drive) adalah langkah pertama yang benar sebelum menganggap H101 itu sendiri rusak.

Pemesanan, Pembayaran & Pengiriman

Pengiriman global melalui DHL dan FedEx dalam 0–3 hari kerja dari pembayaran terkonfirmasi. Pengiriman gabungan tersedia saat memesan beberapa unit.

Metode pembayaran yang diterima:

• Transfer Bank (T/T) — nilai pesanan berapa pun
• PayPal — pesanan hingga USD $500
• Western Union — nilai pesanan berapa pun

Bea masuk dan pajak adalah tanggung jawab pembeli di tujuan.

Kebijakan Garansi & Pengembalian

Pengembalian diterima ketika unit tiba rusak, tidak lengkap, atau tidak sesuai deskripsi — atau ketika unit dipastikan tidak berfungsi dalam 4 hari setelah diterima. Label garansi harus utuh pada setiap barang yang dikembalikan. Biaya pengiriman pengembalian adalah tanggung jawab pembeli. Pengembalian karena kesalahan pemesanan atau perubahan pikiran tidak diterima.

Pertanyaan yang Sering Diajukan

T1: Bagaimana cara mengkonfirmasi apakah mesin saya memerlukan H101 (SVU1-12, 3.0A) atau H102 (SVU1-20, 5.9A)?

J: Pemeriksaan definitif adalah pelat model motor pada motor sumbu yang saat ini terpasang pada mesin. Jika motornya adalah α1/3000 atau α2/3000, H101 adalah pasangan yang tepat. Jika motornya adalah α2/3000 yang digunakan dalam aplikasi yang membutuhkan lebih banyak daya, atau α3/3000, α4/4000, atau lebih tinggi, H102 (SVU1-20, 5.9A) diperlukan. Pemeriksaan sekunder adalah layar parameter servo CNC — navigasikan ke parameter servo dan baca parameter 2020 (kode motor) untuk sumbu yang terpengaruh. Cocokkan kode ini dengan tabel kode motor dalam dokumentasi servo mesin; kode akan menunjukkan model motor, yang secara langsung memberi tahu Anda kelas arus amplifier mana yang dibutuhkan. Jangan berasumsi bahwa amplifier yang terpasang memiliki spesifikasi yang benar untuk mesin — pemeliharaan sebelumnya mungkin telah memasang pengganti yang salah.

T2: Apa arti kondisi "Segel Pabrik Baru" untuk unit ini, dan bagaimana perbedaannya dengan unit bekas yang diperiksa?

J: Segel Pabrik Baru (NFS) berarti unit belum pernah dipasang atau dinyalakan di mesin. Unit ini diambil dari kemasan asli FANUC yang tersegel dan tetap berada dalam penyimpanan terkontrol. Unit ini mempertahankan label garansi FANUC aslinya, semua penutup konektor, dan bahan kemasan seperti yang dikirim dari pabrik. Kondisi ini membawa garansi gudang 12 bulan kami. Sebaliknya, unit bekas yang diperiksa sebelumnya telah dipasang di peralatan produksi, dilepas (baik karena peningkatan mesin, pensiun mesin, atau pemecahan masalah), dan telah diuji di semua parameter listrik sebelum ditawarkan untuk dijual kembali. Unit bekas membawa garansi 3 bulan. Untuk mesin yang beroperasi terus menerus dengan persyaratan waktu aktif tinggi, stok NFS menghilangkan ketidakpastian tentang riwayat operasi sebelumnya dan merupakan pilihan yang direkomendasikan.

T3: Kabel antarmuka PWM antara CNC saya dan A06B-6089-H101 tampak utuh, tetapi CNC menunjukkan alarm komunikasi servo segera setelah dinyalakan. Apa yang harus diperiksa sebelum menyimpulkan bahwa drive bermasalah?

J: Alarm antarmuka PWM saat startup tanpa gerakan sebelumnya lebih sering merupakan masalah koneksi daripada kegagalan perangkat keras drive. Periksa dalam urutan ini: pertama, verifikasi konektor kabel antarmuka terpasang sepenuhnya di papan servo CNC dan unit SVU1 — pemasangan sebagian konektor multi-pin dapat memutuskan satu atau lebih jalur sinyal yang dibutuhkan drive untuk mengkonfirmasi komunikasi. Kedua, periksa housing konektor di kedua ujungnya dari pin yang bengkok atau terdorong ke belakang; pin yang terlihat terpasang dari luar mungkin telah mundur dari kontak di dalam. Ketiga, jika mesin sudah lama tidak digunakan, periksa korosi pada kontak konektor — antarmuka PWM beroperasi pada tingkat sinyal rendah di mana bahkan oksidasi ringan dapat mengganggu komunikasi. Bersihkan kontak dengan pembersih kontak yang sesuai jika korosi terlihat. Hanya setelah memastikan kabel dan konektor sepenuhnya baik, drive itu sendiri harus diperlakukan sebagai sumber kesalahan.

T4: Bisakah A06B-6089-H101 (SVU1-12) menggerakkan motor seri beta alih-alih motor alpha sebagai tindakan sementara?

J: Tidak tanpa risiko, dan umumnya tidak direkomendasikan bahkan untuk sementara. Keluarga SVU 6089 ditentukan untuk motor seri alpha, dan parameter kode motor di CNC dikonfigurasi sesuai. Motor seri Beta memiliki karakteristik listrik yang berbeda — induktansi motor yang berbeda, protokol umpan balik encoder yang berbeda, dan parameter penyetelan loop arus yang berbeda. Menjalankan motor beta pada SVU alpha dapat mengakibatkan osilasi, arus tak terkendali, atau kesalahan servo tergantung pada seberapa jauh parameter motor menyimpang dari profil alpha yang diharapkan oleh tahap kontrol amplifier. Bahkan jika motor secara fisik berjalan tanpa alarm segera, drive beroperasi di luar set parameter yang dirancang dan dapat menghasilkan kontrol posisi dan kecepatan yang tidak akurat. Pendekatan yang benar ketika motor alpha tidak tersedia adalah menunggu motor yang tepat daripada menjembatani dengan tipe yang tidak kompatibel.

T5: Apakah ada pengganti FANUC modern langsung untuk A06B-6089-H101 yang dapat disubstitusikan tanpa mengubah CNC?

J: Tidak ada pengganti langsung yang ada dalam produksi FANUC saat ini. Keluarga SVU 6089 menggunakan antarmuka PWM Tipe A yang terhubung ke generasi CNC yang lebih lama (Seri 15, 16, 18, 21 non-i). Drive FANUC modern menggunakan antarmuka serat optik FSSB dan memerlukan CNC seri i. Mengganti drive modern untuk H101 pada mesin dengan CNC non-i akan memerlukan penggantian papan antarmuka servo CNC, yang dalam banyak kasus berarti mengganti CNC itu sendiri — proyek modal, bukan penggantian komponen. Solusi praktis untuk menjaga mesin tetap berjalan pada sistem lama ini adalah dengan menyimpan stok unit H101 yang telah diuji. Mengingat usia manufaktur seri 6089, stok segel pabrik baru semakin sulit didapat seiring waktu; mengamankan cadangan dua atau tiga unit untuk mesin dengan utilisasi tinggi adalah strategi pemeliharaan yang masuk akal. Hubungi kami untuk membahas harga multi-unit jika fasilitas Anda mengoperasikan beberapa mesin jenis ini.
