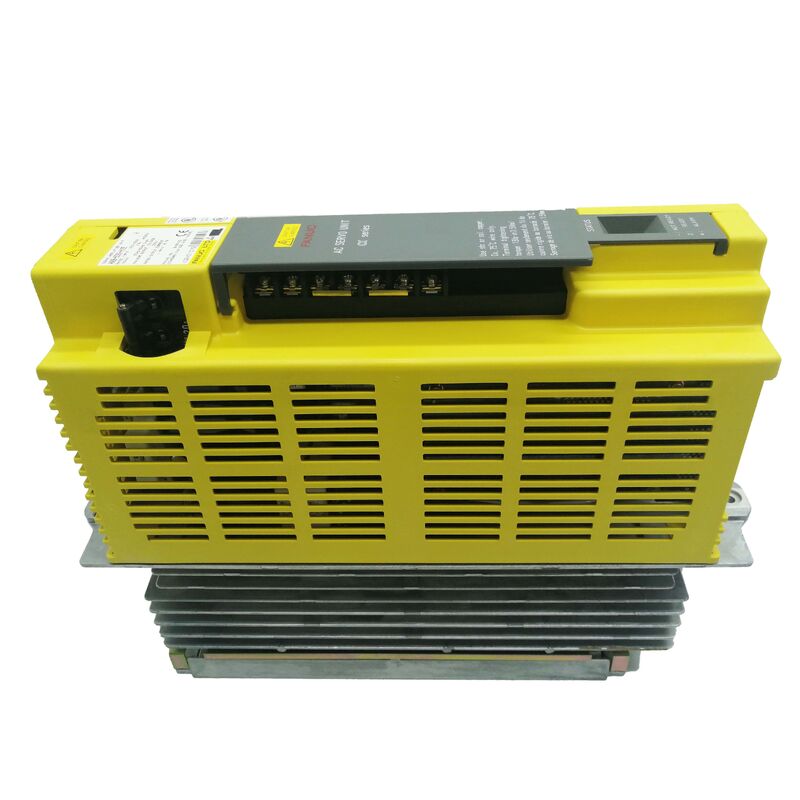

FANUC A06B-6089-H322 — Alpha SVU3-12/12/20: Tiga Sumbu, Dua Tingkat Arus, Satu Unit Mandiri

Tidak semua sumbu pada pusat permesinan menarik beban yang sama. Sumbu Z pada pusat permesinan vertikal yang melawan gravitasi dengan kepala spindel yang berat membutuhkan arus lebih besar daripada sumbu X yang lebih ringan yang bergerak melintasi meja kosong. Sumbu putar B pada mesin bor horizontal yang melakukan pengindeksan di bawah benda kerja memiliki persyaratan torsi yang berbeda dari dua sumbu linier yang berputar dengan kecepatan tinggi. Pembuat mesin yang memahami hal ini membuat pilihan penggerak yang sesuai — dan A06B-6089-H322 mencerminkan pemikiran tersebut.

Ditunjuk sebagai SVU3-12/12/20, ini adalah unit tiga sumbu asimetris dari keluarga alpha SVU FANUC. Sumbu L dan M masing-masing diberi peringkat output 3A (kelas 12), cocok untuk motor servo alpha yang lebih ringan yang menangani tugas beban lebih rendah. Sumbu N meningkat menjadi 5,9A (kelas 20), mengakomodasi motor dengan permintaan torsi yang lebih tinggi. Ketiga sumbu berbagi satu housing, satu catu daya, dan satu set terminal input daya. Jejak kabinet tetap ringkas; alokasi arus sumbu sesuai dengan profil beban mesin aktual.

Sande Electric menyimpan A06B-6089-H322 dalam kondisi baru dan bekas, dikirim ke seluruh dunia dalam waktu 0–3 hari kerja.

Memahami Alpha SVU: Arsitektur Mandiri

Penunjukan "SVU" dalam seri alpha FANUC berarti Servo amplifier Unit — konvensi penamaan yang membawa satu implikasi teknis penting: unit tersebut berisi penyearah dan bus DC bawaan. Unit ini terhubung langsung ke daya AC tiga fasa yang masuk dan mengubahnya secara internal. Tidak diperlukan modul catu daya eksternal, dan tidak perlu bus DC bersama yang telah ditetapkan sebelumnya di kabinet penggerak sebelum unit ini dapat beroperasi.

Hal ini secara fundamental membedakan keluarga 6089 SVU dari keluarga 6079 dan 6080 alpha SVM (Servo Module). Modul SVM dari seri tersebut — seperti modul tiga sumbu SVM3 — harus dipasangkan dengan modul catu daya yang dipasang terpisah yang menyediakan tegangan bus DC bersama. SVU tidak. Ini adalah instalasi mandiri: berikan daya AC, sambungkan kabel motor dan umpan balik encoder, sambungkan antarmuka PWM ke CNC, dan sumbu siap.

Arsitektur ini menjadikan 6089 SVU pilihan praktis untuk mesin di mana penempatan penggerak individu pada sumbu — daripada di kabinet terpusat — diinginkan. Ini juga menyederhanakan isolasi kesalahan: kegagalan SVU hanya memengaruhi sumbu yang digerakkan oleh unit tersebut, sementara kegagalan catu daya SVM akan mematikan setiap modul yang berbagi bus tersebut.

H322 dalam Konteks: Membaca Rentang Tiga Sumbu 6089

Seri 6089 menggunakan konvensi penomoran logis untuk jajaran SVU tiga sumbunya. Akhiran mengkodekan kombinasi arus di seluruh saluran L, M, dan N:

H322 berada di antara H321 yang sepenuhnya simetris semua kelas 12 dan H323 satu-12/dua-20 kelas. Kombinasi spesifiknya — dua sumbu ringan dan satu sumbu jarak menengah — secara alami sesuai dengan mesin di mana dua sumbu melakukan gerakan linier tugas serupa sementara yang ketiga menggerakkan sesuatu yang lebih berat. Sumbu N pada 5,9A bukanlah penggerak "berat"; ia menangani motor alpha dalam kisaran β2/3000 hingga α4/4000, konsisten dengan sumbu utama skala menengah daripada kepala penggilingan format besar.

Satu konsekuensi dari konfigurasi arus asimetris yang perlu dicatat: sumbu N memiliki disipasi termal lebih besar di bawah beban daripada sumbu L dan M. Pada mesin dengan siklus tugas sumbu N yang tinggi, manajemen termal unit — pendinginan udara di sekitar tahap keluaran — lebih penting untuk saluran N daripada dua lainnya. Ventilasi kabinet yang baik dan jarak yang memadai di sekitar unit penting ketika sumbu N berjalan pada atau mendekati arus pengenal 5,9A secara terus menerus.

Spesifikasi Teknis

Ketentuan Sumbu yang Tidak Digunakan: Apa yang Harus Dilakukan Ketika Tidak Semua Tiga Saluran Aktif

Unit SVU tiga sumbu terkadang dipasang pada mesin yang secara aktif menggunakan kurang dari tiga sumbu melalui unit tersebut. Mesin yang telah dikonfigurasi ulang, mesin di mana sumbu telah dinonaktifkan, atau mesin di mana SVU dipilih dengan kapasitas cadangan — situasi ini dapat meninggalkan satu atau lebih saluran menganggur.

Dokumentasi FANUC untuk keluarga 6089 SVU membahas hal ini secara langsung. Ketika sumbu tidak terhubung ke motor, kabel antara CNC dan unit penguat servo untuk sumbu tersebut harus dilepas, dan konektor dummy dimasukkan sebagai gantinya. Konektor dummy memerlukan pin 8 dan 10 untuk dihubung singkat — ini memberi sinyal kepada penggerak bahwa sirkuit berhenti darurat sumbu terpenuhi untuk saluran yang tidak digunakan tersebut. Tanpa konektor dummy pada sumbu yang tidak digunakan, SVU dapat menampilkan kondisi alarm untuk saluran tersebut saat startup atau selama operasi, karena loop berhenti darurat yang terbuka diinterpretasikan sebagai kesalahan. Ini adalah sumber umum alarm yang membingungkan ketika 6089 SVU dipasang dengan sumbu aktif lebih sedikit dari kapasitasnya.

6089 vs 6090: Seri Saudara, Generasi Motor Berbeda

Baik seri 6089 alpha SVU maupun seri 6090 SVUC (dibahas secara terpisah dalam katalog ini) adalah unit penguat servo mandiri dengan catu daya dan antarmuka PWM bawaan — secara arsitektur mereka setara dalam konsep. Perbedaannya terletak pada generasi motor yang dirancang untuknya.

Seri 6090 SVUC dioptimalkan untuk generasi motor alpha C — motor alpha model C yang diproduksi pada awal hingga pertengahan 1990-an. 6089 SVU menargetkan keluarga motor alpha series yang lebih luas yang mendahului dan tumpang tindih dengan motor C. Tabel kompatibilitas motor dalam dokumentasi FANUC menunjukkan 6089 digunakan dengan motor dalam kelas α1 hingga α4 standar, sementara 6090 secara spesifik merujuk pada motor yang ditunjuk αC. Dalam praktiknya, ada tumpang tindih yang signifikan pada mesin yang mungkin menggunakan salah satu atau yang lain tergantung pada tahun pembuatan dan spesifikasi motor OEM pada saat pembuatan.

Saat mencari pengganti, selalu verifikasi nomor suku cadang unit yang terpasang (6089 vs 6090) dan penunjukan motor yang terhubung sebelum memilih pengganti. Mengganti 6090 dengan 6089 pada mesin yang dikabel untuk antarmuka PWM Tipe A 6089 memerlukan konfirmasi bahwa antarmuka servo CNC cocok.

Catatan Kondisi dan Stok

Unit A06B-6089-H322 stok baru dalam kemasan asli dilengkapi dengan garansi gudang 12 bulan. Ini adalah pilihan yang disukai untuk mesin yang mendukung produksi berkelanjutan di mana biaya downtime yang tidak terencana melebihi premi harga stok baru.

Unit bekas yang diperiksa diverifikasi secara fungsional di ketiga sumbu dan ditawarkan dengan garansi 3 bulan. Mengingat usia seri 6089 — unit ini diproduksi di era yang sekarang sudah 25–30 tahun lalu — kondisi inventaris bekas bervariasi. Hubungi kami sebelum memesan untuk membahas riwayat inspeksi dan ketersediaan.

Pemesanan, Pembayaran & Pengiriman

Pengiriman seluruh dunia melalui DHL dan FedEx dalam 0–3 hari kerja dari pembayaran terkonfirmasi. Pengiriman gabungan tersedia untuk pesanan multi-item.

Pilihan pembayaran:

• Transfer Bank (T/T) — semua nilai pesanan
• PayPal — pesanan hingga USD $500
• Western Union — semua nilai pesanan

Bea masuk dan pajak lokal adalah tanggung jawab pembeli di tujuan.

Garansi & Pengembalian

Pengembalian diterima untuk unit yang tiba rusak, tidak lengkap, tidak sesuai deskripsi, atau dipastikan tidak berfungsi dalam 4 hari setelah penerimaan. Unit harus dikembalikan dengan label garansi utuh. Biaya pengiriman kembali adalah tanggung jawab pembeli. Tidak ada pengembalian untuk pesanan yang salah atau perubahan pikiran.

Pertanyaan yang Sering Diajukan

Q1: Bagaimana A06B-6089-H322 (SVU3-12/12/20) berbeda dari H321 (SVU3-12/12/12), dan bagaimana saya tahu mana yang digunakan mesin saya awalnya?

A: H321 menyediakan tiga saluran identik masing-masing 3.0A — semua sumbu menggerakkan motor dalam kisaran arus kelas 12. H322 mempertahankan L dan M pada 3.0A tetapi meningkatkan N menjadi 5.9A, mengakomodasi motor yang sedikit lebih besar pada sumbu N. Metode identifikasi yang benar adalah label pada unit yang terpasang: nomor suku cadang FANUC lengkap termasuk akhiran empat digit tercetak di samping. Jika label sudah usang, pelat model motor pada motor sumbu N dibandingkan dengan motor L dan M akan menunjukkan apakah sumbu N menggunakan motor yang lebih berat (kelas α4/4000) atau motor ringan yang sama dengan yang lain. Jika motor N teridentifikasi lebih besar, H322 adalah pengganti yang benar; jika ketiga motor adalah model kecil yang sama, H321 adalah aslinya. Layar sumbu servo CNC juga dapat menampilkan parameter kode motor untuk setiap sumbu, yang secara langsung merujuk pada model motor dan mengonfirmasi persyaratan kelas arus.

Q2: SVU 6089 memiliki catu daya bawaan. Apakah itu berarti saya tidak perlu mengubah apa pun di kabinet penggerak saat menggantinya?

A: Dalam banyak kasus, ya — H322 adalah pengganti langsung yang terhubung ke input AC tiga fasa yang sama, kabel daya motor yang sama, dan pengkabelan antarmuka PWM yang sama seperti unit asli. Tidak ada modul aiPS atau catu daya eksternal yang perlu disentuh. Namun, sebelum menyalakan, verifikasi tiga hal: bahwa tegangan AC tiga fasa yang masuk berada dalam spesifikasi 200–230V untuk unit ini; bahwa kabel antarmuka PWM dari CNC ke SVU terpasang dengan benar di kedua ujungnya (koneksi antarmuka yang longgar dapat menyebabkan alarm segera saat startup yang terlihat seperti kesalahan unit tetapi bukan); dan bahwa saluran sumbu yang tidak digunakan memiliki konektor dummy yang terpasang dengan pin 8 dan 10 terhubung singkat, jika sumbu tersebut tidak terhubung ke motor. Ketiga pemeriksaan ini mencakup penyebab paling umum dari kegagalan startup setelah penggantian SVU yang benar.

Q3: Bisakah A06B-6089-H322 diganti dengan seri A06B-6090-H3xx dari kelas arus yang sama?

A: Seri 6090 SVUC menggunakan arsitektur antarmuka PWM Tipe A yang sama dan kelas arus yang serupa, jadi secara prinsip kesetaraan listrik ada — tetapi substitusi langsung memerlukan konfirmasi kompatibilitas antarmuka di tingkat konektor. Seri 6089 dan 6090 dirancang untuk generasi motor yang berbeda (alpha vs alpha C), dan meskipun tipe antarmukanya sama, pengaturan parameter di CNC untuk kode motor dan batas arus harus sesuai dengan motor yang terhubung, terlepas dari seri SVU mana unit pengganti berasal. Jika motor mesin adalah seri alpha standar (tidak secara khusus ditunjuk sebagai alpha C), penggantian H322 6089 adalah pilihan yang lebih jelas seperti-untuk-seperti. Jika Anda mempertimbangkan 6090 sebagai alternatif, verifikasi kode motor dalam parameter CNC sesuai untuk motor yang sebenarnya sebelum melakukan substitusi, dan konfirmasikan tidak ada adaptor pengkabelan antarmuka yang diperlukan.

Q4: Setelah memasang H322 pengganti, CNC menampilkan alarm servo 9 (arus berlebih sumbu M) segera setelah pengaktifan sumbu. Motor sumbu M berfungsi baik sebelum unit rusak. Apa yang harus saya periksa?

A: Alarm arus berlebih sumbu M saat pertama kali diaktifkan setelah penggantian paling sering disebabkan oleh salah satu dari tiga penyebab. Pertama, periksa koneksi kabel daya motor sumbu M pada terminal output SVU — terminal fasa yang tidak terpasang dengan benar atau terminal yang terlalu kencang dan retak dapat menyebabkan korsleting fasa-ke-fasa yang memicu perlindungan arus berlebih segera. Kedua, verifikasi kabel encoder sumbu M terhubung ke input umpan balik sumbu M pada SVU baru, tidak tertukar dengan sumbu L atau N — ketidaksesuaian umpan balik encoder menyebabkan loop arus kehilangan referensi posisi dan memerintahkan arus berlebihan selama pengaktifan sumbu. Ketiga, periksa parameter servo CNC untuk sumbu M (kode motor, parameter 2020) terhadap pelat nama motor: jika kode motor tidak sesuai dengan model motor yang terhubung, pengaturan batas arus penggerak mungkin diatur di bawah apa yang ditarik motor sebenarnya pada percepatan awal, memicu arus berlebih palsu. Perbaiki kode motor dan aktifkan kembali sumbu sebelum menyimpulkan unit pengganti memiliki kesalahan.

Q5: Seri 6089 telah dihentikan. Apakah ada padanan modern dari FANUC, dan apa yang terlibat dalam peningkatan daripada penggantian seperti-untuk-seperti?

A: Tidak ada padanan modern langsung — arsitektur SVU 6089 (unit mandiri PWM mandiri) tidak memiliki penerus FANUC saat ini yang dapat diganti tanpa perubahan sistem yang lebih luas. Keluarga penggerak alpha i dan beta i modern menggunakan antarmuka serat optik FSSB dan, untuk modul SVM, memerlukan bus catu daya aiPS bersama. Peningkatan dari instalasi SVU 6089 ke arsitektur penggerak modern melibatkan penggantian papan antarmuka servo CNC (atau CNC itu sendiri), mengganti pengaturan catu daya kabinet penggerak, mengganti SVU dengan penggerak FSSB atau beta i yang kompatibel, dan berpotensi memparafrase ulang CNC untuk kombinasi motor/penggerak baru. Untuk sebagian besar mesin yang masih berjalan pada sistem CNC Seri 15, 16, atau 18, ini mewakili perombakan total sistem CNC dan penggerak daripada penggantian komponen. Jalur yang lebih praktis untuk menjaga mesin berbasis 6089 tetap berproduksi adalah dengan menyimpan inventaris unit H322 yang telah diuji. Hubungi kami untuk membahas ketersediaan stok dan pengadaan massal jika Anda memiliki beberapa mesin jenis ini di fasilitas Anda.
