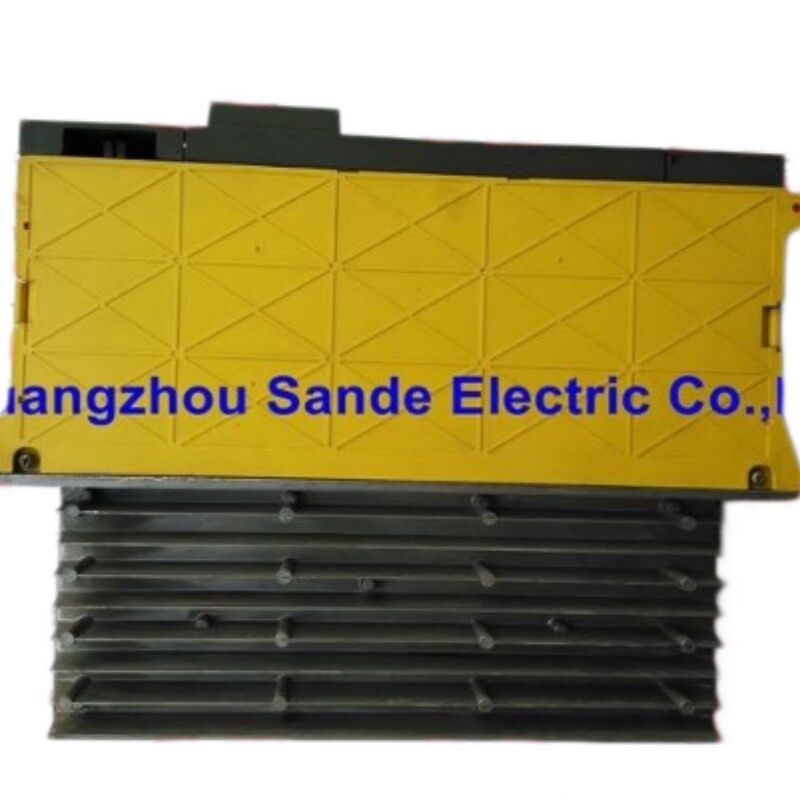

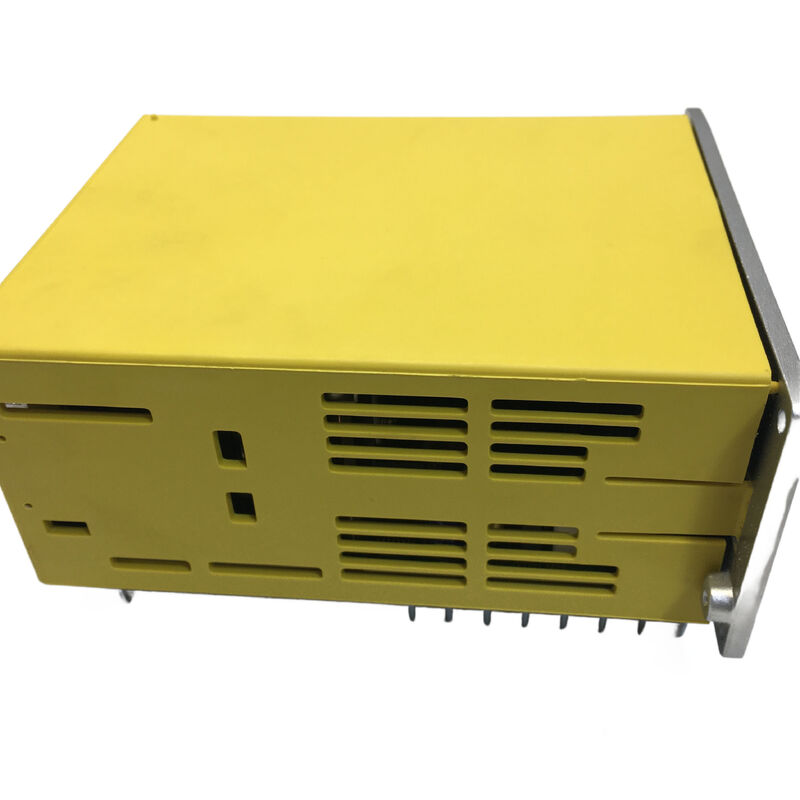

FANUC A06B-6090-H244 — Alpha C Series SVUC2-40/40, Drive Dual-Axis Simetris untuk Aplikasi Motor Ganda

Ada kelas mesin CNC tertentu yang memberikan tuntutan identik pada dua sumbu secara bersamaan: pusat pemesinan twin-column, mill horizontal dual-pallet, mesin bubut twin-spindle tersinkronisasi di mana sumbu X dan Y berbagi profil beban, atau konfigurasi apa pun di mana pembuat mesin memasangkan dua motor berukuran sama pada satu amplifier untuk menghemat ruang kabinet dan menyederhanakan pengkabelan. A06B-6090-H244 direkayasa tepat untuk konfigurasi tersebut.

Ditunjuk SVUC2-40/40 dalam seri amplifier Alpha C FANUC, unit ini menggerakkan dua sumbu — L dan M — pada output terukur identik 8,7A pada setiap saluran. Kedua saluran sama. Tidak ada asimetri, tidak ada sumbu utama yang "berat" yang dipasangkan dengan sumbu sekunder yang lebih ringan. Penunjukan 40/40 menjelaskannya secara langsung: kelas arus yang sama, kemampuan penggerak yang sama, pada kedua output. Untuk mesin yang dibangun di sekitar motor servo α12 yang cocok yang berjalan dalam aplikasi paralel, drive ini adalah pilihan peralatan yang benar dan asli.

Sande Electric menyimpan A06B-6090-H244 dalam kondisi baru dan bekas untuk pengiriman di seluruh dunia dalam waktu 0–3 hari kerja.

Generasi Alpha C: Di Mana Drive Ini Berada dalam Sejarah FANUC

Memahami A06B-6090-H244 memerlukan penempatannya dalam konteks. Evolusi amplifier servo FANUC bergerak melalui beberapa generasi yang berbeda, masing-masing dengan arsitektur antarmuka yang berbeda:

Angka 6066 adalah generasi Alpha C asli, diperkenalkan pada akhir 1980-an dan digunakan hingga awal 1990-an. Ia menggunakan antarmuka PWM Tipe B. Seri 6090 — yang mencakup H244 — adalah penerus langsung dari 6066. Ia menggunakan antarmuka PWM Tipe A. Kedua generasi berbagi penunjukan "SVUC" dan ukuran kabinet yang serupa secara lahiriah, tetapi pinout antarmuka dan protokol sinyal berbeda antara kedua seri. Unit A6090 bukanlah pengganti plug-in untuk unit 6066 pada CNC yang sama tanpa verifikasi antarmuka.

Apa yang datang setelah 6090 adalah pergeseran ke FSSB — Fiber Optic Serial Servo Bus — yang mendefinisikan seri 6096, 6114, 6117, 6130, dan seri alpha i yang lebih baru. FSSB menggantikan pengkabelan PWM paralel dengan rantai serat optik tunggal, secara dramatis menyederhanakan pengkabelan multi-sumbu. Seri 6090 berada di era PWM: lebih mampu daripada drive analog paling awal, sudah digital dalam kontrol motornya, tetapi mendahului arsitektur serat optik yang sekarang mendominasi instalasi CNC FANUC modern.

Untuk mesin yang masih berjalan pada sistem CNC yang mendahului transisi FSSB — terutama Seri 15, 16, 18, dan 21 varian non-i — 6090 seringkali merupakan suku cadang yang benar. Modul 6096 dan 6114 tidak dapat dipertukarkan dengan unit 6090 pada kontrol lama ini.

H244 Diuraikan: Apa yang Diberitahukan oleh Akhiran

Dalam seri Alpha C 6090, struktur akhiran membawa informasi spesifik. Memecah H244:

Angka "2" dalam SVUC2-40/40 menunjukkan bahwa ini adalah modul dua sumbu — kedua output saluran L dan M ada dan aktif. Versi sumbu tunggal dalam keluarga yang sama memiliki penunjukan yang berbeda. 40/40 menjelaskan kelas arus setiap sumbu: baik sumbu L maupun sumbu M beroperasi di kelas 40, sesuai dengan output kontinu terukur 8,7A per saluran.

Sebagai perbandingan, H246 adalah SVUC2-40/80 — sumbu L tetap pada 8,7A tetapi sumbu M meningkat ke kelas arus yang lebih tinggi, cocok untuk mesin di mana kedua sumbu menggerakkan motor berukuran berbeda. H266 adalah SVUC2-80/80 — kedua sumbu pada kelas arus yang lebih besar. H244 adalah konfigurasi yang paling simetris dalam jangkauan dual-axis: kedua sumbu identik, keduanya memberi daya pada motor yang cocok, keduanya berbagi total penarikan daya input 17A dari saluran tiga fasa yang masuk.

Spesifikasi Teknis

Dua Sumbu, Satu Unit — Implikasi Kabinet dan Pengkabelan

Pembuat mesin memilih modul amplifier dual-axis karena dua alasan: ruang kabinet dan efisiensi perutean kabel. Satu SVUC2-40/40 menempati satu slot di kabinet drive dan terhubung ke CNC melalui satu antarmuka sumbu, sementara dua saluran outputnya masing-masing menjalankan kabel daya terpisah ke motor masing-masing. Dibandingkan dengan dua unit sumbu tunggal independen, ini mengurangi separuh jumlah koneksi antarmuka sisi kontrol dan mengurangi jejak kabinet untuk bagian servo.

Pertukarannya adalah interdependensi. Dengan H244, kesalahan sumbu L yang mematikan amplifier juga akan mematikan sumbu M — kedua saluran berbagi tautan DC yang sama, catu daya kontrol yang sama, dan tampilan LED panel depan yang sama. Saat memecahkan masalah, penting untuk menentukan apakah alarm berasal dari saluran L, saluran M, atau komponen internal bersama sebelum mengganti unit.

Tampilan LED depan pada SVUC2 menggunakan format 7 segmen untuk menunjukkan kode alarm dan, saat berjalan normal, status operasi. Untuk unit yang menunjukkan alarm intermiten, mengamati LED pada saat pemicu kesalahan — sebelum layar alarm CNC diperbarui — seringkali memberikan indikasi pertama yang paling akurat tentang saluran mana atau sirkuit internal mana yang terlibat.

Referensi Kode Alarm

Kode alarm 8 dan 9 yang muncul dengan titik desimal (8., 9.) menunjukkan alarm IPM (Intelligent Power Module) daripada kondisi arus berlebih sederhana. Alarm IPM biasanya melibatkan modul transistor internal yang mendeteksi kondisi termal atau arus abnormal pada tingkat perangkat, yang berbeda dari kesalahan pengkabelan atau motor yang memicu sensor arus eksternal. Perbedaan ini penting untuk diagnosis: HCL atau HCM (tanpa titik) saat startup pertama-tama menunjukkan pemeriksaan pengkabelan motor atau isolasi motor; alarm IPM (kode bertitik) memerlukan pemeriksaan modul transistor dan jalur termalnya.

Pertanyaan Penggantian 6066: Tipe A vs. Tipe B

A06B-6090-H244 adalah pengganti yang terdokumentasi untuk A06B-6066-H244 dalam hal fungsi dan kelas arus. Keduanya adalah unit dual-axis SVUC2-40/40 yang menggerakkan motor α12 yang cocok pada 8,7A per saluran. Peringatan penting adalah kompatibilitas antarmuka.

Seri 6066 menggunakan pengkabelan antarmuka PWM Tipe B pada konektor kontrolnya. Seri 6090 menggunakan Tipe A. Pada pengontrol CNC yang awalnya dibuat untuk antarmuka Tipe B 6066 — terutama mesin Seri 15 dan 16 produksi awal dari akhir 1980-an dan awal 1990-an — 6090 tidak dapat langsung diganti tanpa mengonfirmasi bahwa antarmuka amplifier servo CNC cocok dengan pinout Tipe A, atau tanpa kabel adaptor antarmuka. FANUC tidak menawarkan pertukaran resmi antara kedua seri ini secara khusus karena ketidakcocokan konektor ini.

Untuk mesin yang sudah menjalankan 6090 H244 dan membutuhkan pengganti langsung, perbedaan ini tidak relevan — unit pengganti terhubung secara identik. Pertanyaan antarmuka hanya muncul ketika seseorang mencoba mendapatkan 6090 sebagai peningkatan atau pengganti instalasi 6066 asli.

Kondisi Stok dan Pengadaan

Unit A06B-6090-H244 stok baru-lama adalah produk FANUC asli dalam kemasan asli, belum pernah terpasang. Mengingat seri 6090 telah dihentikan selama bertahun-tahun, stok baru yang asli adalah pilihan yang disukai untuk mesin yang harus mempertahankan operasi berkelanjutan — tidak ada produksi baru untuk diandalkan, dan setiap unit asli yang benar dalam rantai pasokan mewakili inventaris yang berkurang. Unit baru memiliki garansi gudang 12 bulan.

Unit bekas yang diperiksa bersumber dari mesin yang dinonaktifkan, diverifikasi untuk fungsionalitas sumbu L dan M, dan ditawarkan dengan garansi 3 bulan. Mode kegagalan umum pada unit seri 6090 bekas yang ditemukan dalam catatan perbaikan termasuk degradasi kapasitor, kebocoran elektrolit pada kartu kontrol, dan kegagalan transistor output — semua kegagalan terkait usia yang dapat diprediksi dari unit yang telah digunakan selama 15–30 tahun. Konfirmasikan standar inspeksi dengan kami sebelum memesan jika persyaratan operasional mesin menuntut.

Pemesanan, Pembayaran & Pengiriman

Pengiriman seluruh dunia melalui DHL dan FedEx dalam 0–3 hari kerja dari pembayaran terkonfirmasi. Pengiriman gabungan tersedia untuk pesanan multi-item.

Pilihan pembayaran:

• Transfer Bank (T/T) — semua nilai pesanan
• PayPal — pesanan hingga USD $500
• Western Union — semua nilai pesanan

Bea masuk dan pajak lokal adalah tanggung jawab pembeli di tujuan.

Garansi & Pengembalian

Pengembalian diterima untuk unit yang tiba rusak, tidak lengkap, tidak sesuai deskripsi, atau dipastikan tidak berfungsi dalam waktu 4 hari setelah diterima. Unit harus dikembalikan dalam kondisi asli dengan label garansi utuh. Pengiriman kembali adalah tanggung jawab pembeli. Tidak ada pengembalian untuk pesanan yang salah atau perubahan pikiran.

Pertanyaan yang Sering Diajukan

Q1: A06B-6090-H244 terdaftar sebagai pengganti A06B-6066-H244. Apakah mereka dapat dipertukarkan pada mesin apa pun yang menjalankan 6066 asli?

A: Kedua unit berbagi kelas arus SVUC2-40/40 dan menggerakkan motor yang sama, tetapi mereka menggunakan pengkabelan antarmuka kontrol yang berbeda — 6066 menggunakan antarmuka PWM Tipe B dan 6090 menggunakan Tipe A. Pada mesin yang awalnya dibuat dengan 6066 dan memiliki konektor antarmuka Tipe B dari CNC ke amplifier, Anda tidak dapat langsung memasang 6090 tanpa memverifikasi atau mengadaptasi pengkabelan antarmuka. Untuk mesin yang sudah menjalankan 6090 H244 — situasi yang jauh lebih umum saat ini, karena sebagian besar mesin yang masih ada dari usia ini diperbarui pada suatu saat — pengganti H244 dari seri 6090 yang sama terhubung langsung tanpa modifikasi antarmuka apa pun.

Q2: Kedua sumbu L dan M pada mesin saya berhenti bersamaan dan LED menunjukkan alarm "b". Apa artinya itu, dan di mana saya harus mulai memecahkan masalah?

A: Alarm "b" pada LED 7 segmen mewakili arus berlebih simultan pada kedua sumbu L dan M secara bersamaan, yang pada modul dual-axis biasanya menunjukkan kesalahan bersama daripada dua kegagalan saluran independen. Tempat pertama untuk diperiksa adalah tautan DC dan daya yang masuk: kondisi alarm 3 (LVDC) atau alarm 1 (HV) dapat mendahului atau menyertai alarm "b" jika bus DC runtuh di bawah beban. Jika tautan DC sehat, periksa apakah kedua kabel daya motor memiliki kesalahan ground bersama atau apakah ada korsleting pada pengkabelan kabinet bersama. Jika Anda melihat "b." dengan titik desimal daripada "b" biasa, itu menunjukkan alarm tingkat IPM pada kedua saluran secara bersamaan — dalam kasus itu, modul IGBT di dalam unit lebih mungkin mengalami kegagalan dan unit biasanya memerlukan perbaikan atau penggantian.

Q3: Apakah A06B-6090-H244 memerlukan modul catu daya terpisah, seperti yang dimiliki 6114 alpha i SVM dengan aiPS-nya?

A: Tidak. Seri SVUC 6090 adalah unit mandiri — ia memperbaiki AC tiga fasa yang masuk sendiri dan menghasilkan tegangan tautan DC secara internal. Ini adalah arsitektur yang sama dengan seri beta SVU 6093: drive terhubung langsung ke input AC tiga fasa dan tidak bergantung pada bus catu daya bersama eksternal. Ini membuat instalasi menjadi mudah — daya AC tiga fasa yang masuk dan kabel motor adalah koneksi utama, bersama dengan antarmuka kontrol ke CNC. Satu-satunya aksesori eksternal yang terkadang digunakan dengan unit 6090 adalah unit pembuangan regeneratif terpisah ketika siklus kerja mesin menghasilkan energi regeneratif lebih banyak daripada yang dapat diserap oleh sirkuit regenerasi internal drive.

Q4: Mesin saya menggunakan motor α12 pada kedua sumbu. Apakah H244 unit yang tepat, atau haruskah saya mempertimbangkan H246 (SVUC2-40/80)?

A: H244 adalah pilihan yang tepat untuk motor α12 yang cocok pada kedua sumbu L dan M. Motor α12 termasuk dalam rentang arus kelas 40, dan H244 memberikan output terukur 8,7A yang sama pada kedua saluran — sangat cocok untuk pasangan motor tersebut. H246 (SVUC2-40/80) adalah pilihan yang tepat hanya ketika kedua sumbu menggunakan motor berukuran berbeda: motor kelas 40 pada sumbu L dan motor yang lebih besar yang membutuhkan arus kelas 80 pada sumbu M. Jika kedua sumbu menggerakkan motor α12 yang identik, H246 yang asimetris tidak menawarkan keuntungan dan menimbulkan kerumitan yang tidak perlu. Konfirmasikan nomor model motor Anda dari dokumentasi pengkabelan mesin sebelum memesan.

Q5: Seri 6090 telah dihentikan. Jika unit ini gagal lagi dalam beberapa tahun, apa pilihan jangka panjang yang realistis?

A: Seri 6090 telah lama dihentikan produksinya dan tidak akan kembali. Untuk pemeliharaan berkelanjutan mesin yang menjalankan H244, ada tiga jalur yang realistis. Pertama, menyimpan unit cadangan sekarang selagi contoh bekas dan stok baru-lama masih tersedia di pasar — ini adalah pendekatan yang paling mudah dan paling umum untuk mesin yang kritis produksi. Kedua, jika sistem CNC itu sendiri sedang ditingkatkan atau diganti, arsitektur drive servo dapat diperbarui dalam proyek yang sama, karena CNC dan keluarga drive yang lebih baru tidak dibatasi oleh ketersediaan suku cadang 6090. Ketiga, beberapa layanan perbaikan khusus dapat membangun kembali unit 6090 yang gagal dengan mengganti kapasitor dan modul IGBT yang gagal — komponen kegagalan yang diketahui — memperpanjang masa pakai unit tanpa memerlukan penggantian penuh. Hubungi kami tentang ketersediaan stok saat ini; mengingat usia unit-unit ini, posisi stok dapat berubah dengan cepat.
