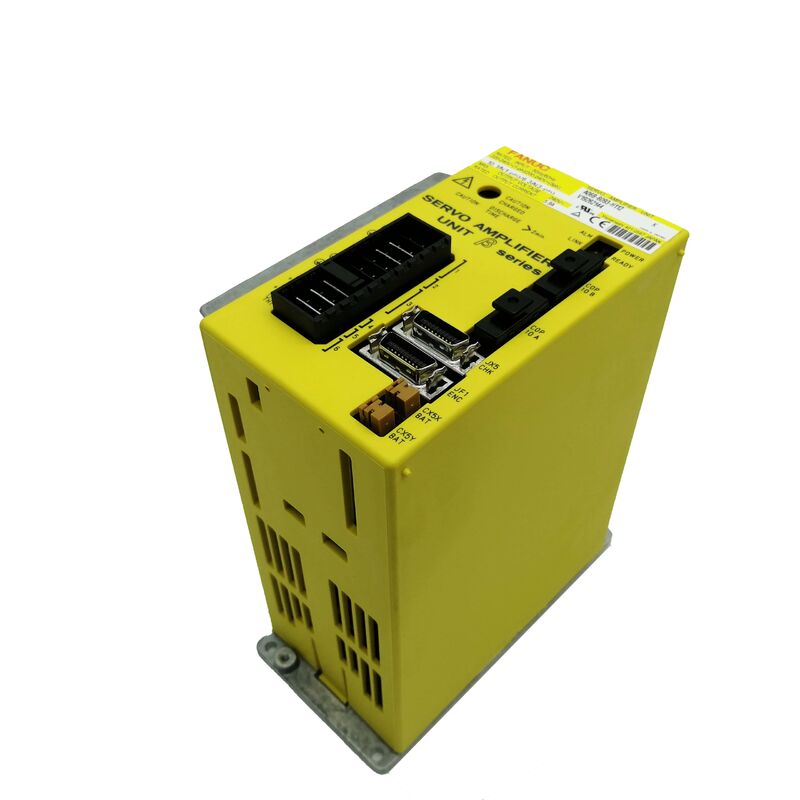

FANUC A06B-6093-H112 — Beta SVU-20 FSSB, Drive Mandiri Kelas Menengah dengan Penyimpanan Parameter Bawaan

Memilih kelas arus yang salah adalah kesalahan pengadaan yang paling dapat dihindari dalam seri 6093. SVU-20 dan SVU-40 secara fisik serupa, dipasang di tempat yang sama, dan berjalan pada antarmuka serat optik FSSB yang sama — tetapi motor yang mereka kendalikan berbeda, dan ruang kepala arus tidak dapat dipertukarkan. A06B-6093-H112 adalah unit SVU-20: output terukur 5,9A, titik tengah dalam rentang FSSB 6093, dan pilihan yang tepat untuk kelas motor beta yang dicocokkan dengannya.

Ada hal kedua tentang unit ini yang memengaruhi setiap pekerjaan penggantian, dan mudah terlewatkan: parameter dalam seri beta 6093 disimpan di drive itu sendiri, bukan di CNC. Ketika unit ini gagal dan perlu diganti, parameter servo akan ikut keluar bersama unit lama kecuali jika telah disimpan sebelumnya. Memahami hal ini sebelum Anda memesan sama pentingnya dengan mengonfirmasi nomor suku cadang.

Sande Electric menyimpan A06B-6093-H112 dalam kondisi baru dan bekas yang diperiksa, dengan pengiriman seluruh dunia dalam 0–3 hari kerja.

SVU-20 dalam Tangga Arus FSSB 6093

Sub-keluarga FSSB H11x dari seri 6093 mencakup empat tingkatan output, masing-masing dicocokkan dengan kelas motor servo beta (dan alfa kecil) yang berbeda:

H111 — SVU-4 — terkecil, untuk motor beta teringan dalam aplikasi beban minimal
H112 — SVU-20 — rentang menengah-rendah, terukur 5,9A, untuk motor beta di kelas 20
H113 — SVU-40 — rentang menengah-tinggi, terukur 12,5A, untuk motor beta di kelas 40
H114 — SVU-80 — arus tertinggi, terukur 15A, untuk motor beta terberat

H112 SVU-20 dicocokkan secara khusus dengan motor FANUC beta di kelas menengah-rendah: b2/3000, b3/3000, dan motor serupa yang muncul pada sumbu bantu beban lebih ringan. Ini biasanya adalah pemutar putar yang lebih kecil, mekanisme ATC yang lebih ringan, atau sumbu pemosisian sekunder pada alat mesin ringkas — sumbu di mana persyaratan torsi dan inersia tidak membenarkan peningkatan ke kelas 40.

Menggunakan H113 (SVU-40) pada posisi yang dirancang untuk H112 tidak akan merusak apa pun dalam banyak kasus, tetapi itu adalah spesifikasi berlebih. Menggunakan H111 (SVU-4) akan menjadi spesifikasi kurang dan akan menghasilkan alarm arus berlebih. H112 adalah unit yang tepat untuk mesin di mana posisi drive sumbu dirancang di sekitar kapasitas arus SVU-20.

Apa Arti Sebenarnya dari "Parameter Disimpan di Drive"

Sebagian besar pengalaman sistem servo FANUC melibatkan seri SVM alfa, di mana parameter servo berada di memori parameter CNC. Ganti modul SVM yang rusak dan parameter tetap berada di CNC — modul baru akan mengambilnya saat inisialisasi pertama.

Seri SVU beta 6093 bekerja secara berbeda. Pada unit-unit ini, parameter sumbu servo disimpan di drive itu sendiri. Ketika Anda melepas drive lama, set parameter akan ikut pergi bersamanya. Memasang H112 baru tanpa memulihkan parameter terlebih dahulu berarti sumbu tidak akan berperilaku dengan benar sampai set parameter telah ditulis kembali ke unit baru.

Prosedur pencadangan dan pemulihan bergantung pada seri CNC. Untuk pengontrol dalam keluarga 16i, 18i, 21i, 20i, dan PowerMate-iD/iH, parameter disimpan dan dipulihkan melalui fungsi Power Mate CNC Manager (PMM) di menu CNC. Parameter PMM utama yang mengatur proses ini meliputi parameter 960.0 (SLV — jumlah slave yang ditampilkan), 960.1 dan 960.2 (MD1/MD2 — tujuan untuk input/output parameter), dan 960.3 (PMN — status PMM diaktifkan/dinonaktifkan). Sebelum H112 asli dilepas, cadangan parameter harus ditulis baik ke penyimpanan program bagian CNC atau ke kartu memori, tergantung pada pengaturan MD1/MD2.

Ini tidak unik untuk H112 — ini berlaku untuk semua unit SVU beta 6093. Tetapi patut dinyatakan dengan jelas karena ini adalah langkah yang paling sering dilewati oleh para insinyur yang terbiasa mengganti modul SVM alfa dan menganggap aturan yang sama berlaku.

H112 vs H102: Pemisahan Antarmuka SVU-20

Kelas arus SVU-20 muncul dua kali dalam seri 6093, dipisahkan berdasarkan jenis antarmuka. H112 menggunakan FSSB — bus servo serat optik yang sama yang digunakan dalam seri alfa FANUC. H102 menggunakan Tipe B — protokol antarmuka yang berbeda, terkadang juga disebut antarmuka PWM dalam beberapa dokumentasi FANUC.

Keduanya adalah unit SVU-20 mandiri sumbu tunggal dengan peringkat arus yang identik dan arsitektur catu daya bawaan yang sama. Dimensi fisiknya serupa. Tetapi kabel komunikasi berbeda, susunan konektor berbeda, dan konfigurasi CNC harus sesuai dengan jenis antarmuka unit yang terpasang.

Jika kabel servo mesin ke posisi sumbu tersebut adalah serat optik (tipe TOCP200), penggantinya harus H112. Jika itu adalah kabel antarmuka listrik untuk Tipe B, unitnya adalah H102. Memasang jenis antarmuka yang salah akan menghasilkan kesalahan komunikasi segera saat dinyalakan dan sumbu tidak akan beroperasi. Konfirmasikan jenis kabel di titik koneksi drive sebelum memesan.

Spesifikasi Teknis

Stok Baru vs Stok Bekas: Cara Memikirkan Unit Ini

Drive SVU-20 menggerakkan sumbu bantu yang lebih ringan — sumbu yang berputar secara berkala daripada terus menerus. Pemutar putar yang bergerak sekali per siklus suku cadang, atau ATC yang aktif selama beberapa detik pada setiap perubahan alat, mengakumulasi jam operasional yang jauh lebih sedikit daripada sumbu pemesinan utama yang berjalan penuh sepanjang hari. Pola penggunaan ini berarti bahwa unit bekas yang bersumber dari mesin yang dinonaktifkan seringkali dalam kondisi yang benar-benar baik, dengan keausan terbatas pada komponen daya.

Unit H112 stok baru-lama adalah produk FANUC asli yang belum pernah digunakan dan memiliki garansi gudang 12 bulan — pilihan yang tepat di mana margin keandalan maksimum atau interval pemeliharaan yang panjang akan datang adalah prioritas.

Unit bekas yang diperiksa memiliki garansi 3 bulan dan mewakili pilihan praktis untuk perbaikan yang sensitif terhadap biaya, inventaris cadangan, atau situasi di mana masa pakai mesin yang direncanakan tidak membenarkan premi stok baru.

Hubungi kami untuk mengonfirmasi ketersediaan saat ini pada kedua kondisi sebelum memesan.

Pemesanan, Pembayaran & Pengiriman

Pengiriman seluruh dunia melalui DHL dan FedEx dalam 0–3 hari kerja dari pembayaran terkonfirmasi. Pengiriman gabungan tersedia untuk beberapa item.

Pembayaran:

• Transfer Bank (T/T) — semua nilai pesanan
• PayPal — pesanan hingga $500
• Western Union — semua nilai pesanan

Bea masuk dan pajak lokal adalah tanggung jawab pembeli di tujuan.

Garansi & Pengembalian

Pengembalian diterima untuk unit yang tiba rusak, tidak lengkap, tidak sesuai deskripsi, atau dipastikan tidak berfungsi dalam 4 hari setelah penerimaan. Unit harus dikembalikan dalam kondisi aslinya dengan label garansi utuh; pengiriman kembali ditanggung oleh pembeli. Garansi tidak mencakup kerusakan yang disebabkan oleh pemasangan yang salah, pencocokan motor yang salah, atau kerusakan fisik setelah pengiriman.

Pertanyaan yang Sering Diajukan

Q1: H112 dan H102 keduanya dinilai SVU-20 — bisakah saya menggunakan salah satunya untuk menggantikan yang lain? Tidak. Meskipun berbagi kelas arus SVU-20 dan arus output terukur yang identik sebesar 5,9A, H112 dan H102 menggunakan antarmuka komunikasi yang berbeda secara fundamental. H112 terhubung ke CNC melalui serat optik FSSB; H102 menggunakan antarmuka Tipe B (koneksi serial listrik). Antarmuka ini menggunakan konektor yang berbeda, jenis kabel yang berbeda, dan parameter konfigurasi CNC yang berbeda. Memasang H102 pada posisi yang dikabel untuk FSSB, atau sebaliknya, akan menghasilkan kesalahan komunikasi segera — CNC tidak akan mengenali drive. Sebelum memesan, identifikasi secara fisik jenis kabel di posisi dudukan drive: serat optik berarti H112; kabel Tipe B listrik berarti H102. Label pada unit yang rusak asli, jika masih terlihat, juga akan menyatakan jenis antarmuka.

Q2: Saya pernah mendengar drive SVU beta menyimpan parameter secara internal. Apa sebenarnya artinya untuk pekerjaan penggantian? Ini berarti parameter servo sumbu — data penyetelan yang memberi tahu drive cara berperilaku dengan motor spesifiknya — disimpan dalam memori non-volatil di dalam unit H112 itu sendiri, bukan di pengontrol CNC. Ketika drive asli dilepas, parameter tersebut ikut pergi kecuali jika sebelumnya dicadangkan. Untuk menyimpan parameter, CNC harus terhubung ke drive saat masih beroperasi (atau setidaknya diberi daya), dan pencadangan dilakukan melalui fungsi Power Mate CNC Manager di menu CNC. Cadangan dapat disimpan ke penyimpanan program bagian CNC atau kartu memori tergantung pada pengaturan tujuan parameter. Setelah H112 baru dipasang dan diberi daya, parameter yang disimpan ditulis kembali ke unit baru melalui antarmuka PMM yang sama. Melewatkan langkah pencadangan ini berarti sumbu tidak akan menginisialisasi dengan benar atau akan berjalan dengan penyetelan yang salah setelah penggantian, memerlukan pembaruan parameter manual dari dokumentasi mesin.

Q3: Setelah memasang pengganti H112, sumbu melakukan homing dengan benar tetapi berjalan dengan getaran yang terasa lebih banyak dari sebelumnya. Apa kemungkinan penyebabnya? Dalam sebagian besar kasus, ini menunjukkan bahwa parameter servo tidak berhasil ditransfer ke unit baru, atau dipulihkan dari cadangan yang sudah usang. H112 disetel pabrik dengan parameter default yang mungkin tidak sesuai dengan motor spesifik, inersia beban, dan karakteristik mekanis sumbu mesin. Penguatan loop servo — terutama penguatan loop kecepatan dan penguatan loop posisi — harus sesuai dengan nilai penyetelan asli agar sumbu berjalan lancar. Periksa parameter yang aktif saat ini terhadap cadangan yang disimpan: perbedaan dalam penguatan proporsional loop kecepatan (parameter 2021), penguatan integral (2022), dan penguatan loop posisi (2084 dalam sistem 16i/18i tipikal) adalah sumber paling umum dari getaran pasca-penggantian. Jika tidak ada cadangan parameter, daftar parameter dokumentasi mesin adalah referensinya, atau teknisi servis FANUC yang terlatih dapat menyetel ulang sumbu dari awal.

Q4: Mesin saya menggunakan CNC 16i. Setelah pemulihan parameter, layar PMM menampilkan sumbu tetapi menunjukkan peringatan jenis "parameter slave tidak cocok". Apakah drive rusak? Belum tentu. Peringatan ini biasanya berarti bahwa beberapa parameter di drive yang baru dipasang tidak cocok dengan apa yang diharapkan CNC berdasarkan catatan tersimpan dari keadaan drive terakhir yang diketahui. Ini dapat terjadi ketika: cadangan diambil pada titik yang berbeda dari saat drive terakhir disetel; drive pengganti memiliki revisi firmware yang sedikit berbeda yang mengubah rentang parameter tertentu; atau proses pemulihan hanya selesai sebagian. Langkah pertama adalah memverifikasi bahwa seluruh set parameter telah ditulis ke unit baru — kembali melalui proses pemulihan PMM dan konfirmasikan setiap grup parameter diterima tanpa pesan kesalahan. Jika ketidakcocokan tetap ada untuk parameter tertentu, bandingkan nilai yang ditampilkan dalam peringatan dengan dokumentasi komisioning asli mesin dan perbaiki secara manual. Perbedaan semacam ini diselesaikan melalui koreksi parameter dan tidak menunjukkan kesalahan perangkat keras pada unit baru.

Q5: Apakah mungkin untuk menggunakan unit FSSB dengan peringkat lebih tinggi — katakanlah, H113 (SVU-40) — sebagai cadangan sementara untuk posisi H112 jika H112 yang benar tidak segera tersedia? Secara elektrik, H113 dapat menggerakkan motor beta kelas 20 tanpa merusaknya — drive memiliki ruang kepala arus lebih banyak daripada yang akan diminta motor, dan motor tidak akan menarik lebih dari batas desainnya sendiri terlepas dari apa yang mampu dikirimkan oleh drive. Namun, sistem identifikasi penguat servo CNC membaca data ID drive melalui FSSB selama inisialisasi, dan jika spesifikasi arus maksimum drive tidak sesuai dengan konfigurasi yang diatur untuk sumbu CNC, alarm 466 (kesalahan kombinasi motor/penguat) dapat terpicu, mencegah sumbu aktif. Apakah ini terjadi tergantung pada seberapa ketat versi CNC tertentu memberlakukan pemeriksaan kombinasi motor-penguat. Dalam praktiknya, substitusi sementara terkadang berfungsi untuk pengujian pemosisian dasar, tetapi ini bukan penggantian yang kompatibel bersertifikat dan tidak boleh dianggap sebagai solusi permanen. Konfirmasikan dengan parameter CNC Anda sebelum mencoba; jika alarm 466 muncul, sumbu tidak akan aktif sampai H112 yang diberi peringkat benar dipasang.
