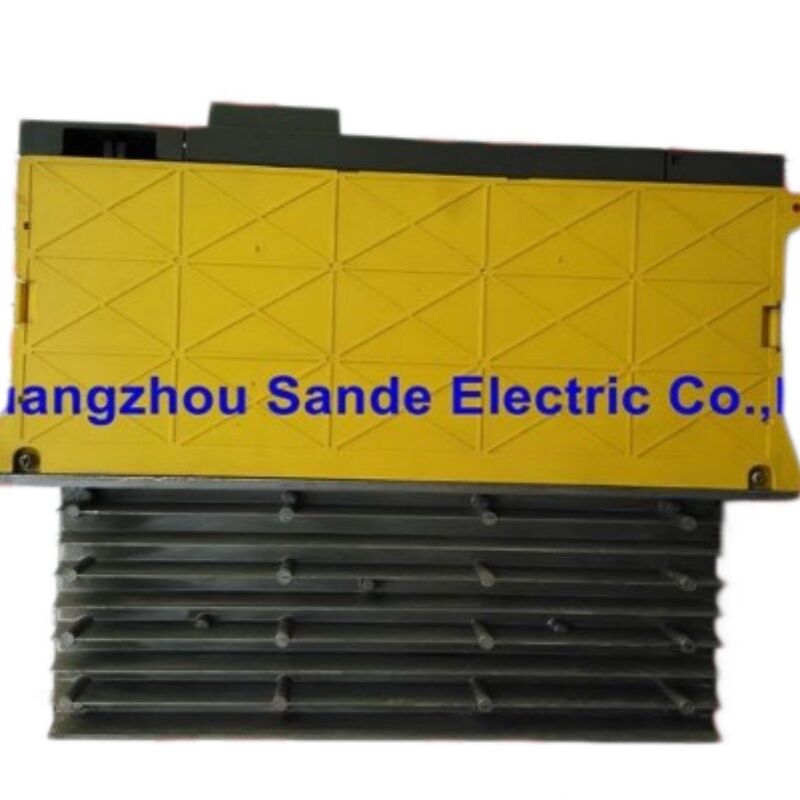

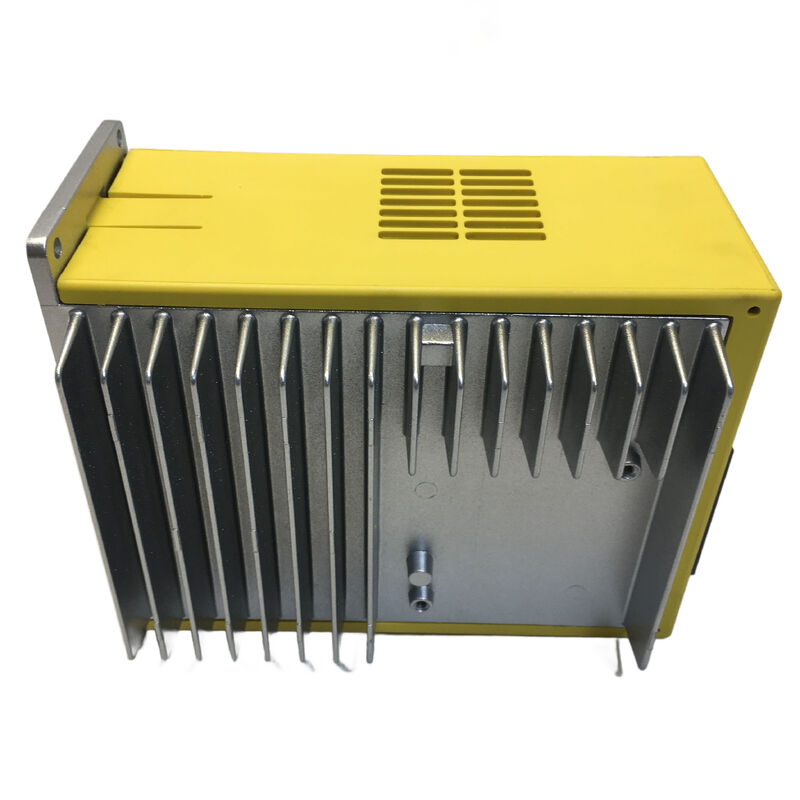

A06B-6093-H113 FANUC Unit Penguat Servo AC A06B6093H113 A06B-6093-H113

FANUC A06B-6093-H113 — Beta SVU-40, Antarmuka FSSB Penggerak Servo Sumbu Tunggal

Ada dua pertanyaan yang diajukan oleh insinyur pemeliharaan ketika unit servo beta gagal: "Apa antarmukanya?" dan "Berapa peringkat arusnya?" Salah satu saja salah dan unit pengganti tidak akan berfungsi, tidak peduli seberapa cepat dikirim. Untuk A06B-6093-H113, jawabannya adalah FSSB dan kelas 40 (output terukur 12,5A) — dan kedua detail tersebut membawa konsekuensi nyata bagi apa unit ini, bagaimana ia berkomunikasi, dan motor mana yang dapat digerakkannya.

Sande Electric menyimpan A06B-6093-H113 dalam kondisi baru dan bekas yang diperiksa, dengan pengiriman seluruh dunia dalam 0–3 hari kerja.

Apa yang Membuat Unit Ini Berbeda: FSSB dalam SVU Mandiri

Untuk memahami tempat A06B-6093-H113 dalam ekosistem FANUC, ada baiknya memikirkan dua sumbu variasi dalam penggerak servo beta: arsitektur daya dan antarmuka komunikasi.

Di sisi daya, unit servo beta FANUC (SVU) bersifat mandiri — setiap unit memiliki catu daya internalnya sendiri, mengubah AC yang masuk menjadi DC yang dibutuhkan untuk output penggerak. Ini adalah perbedaan struktural yang menentukan antara SVU beta dan modul SVM alfa. Modul SVM alfa menarik daya DC dari modul catu daya bersama yang dipasang di bus penggerak yang sama; jika catu daya itu gagal, semua modul di bus akan mati bersama. SVU membawa catu dayanya sendiri, sehingga dapat dipasang secara independen, di mana saja pada mesin di mana daya AC dapat diakses. Inilah sebabnya mengapa SVU beta adalah pilihan standar untuk sumbu yang secara fisik terpisah dari kabinet penggerak utama — pengubah alat otomatis, stasiun perkakas putar, atau sumbu pemosisian sekunder pada mesin perkakas besar.

Di sisi komunikasi, FANUC menawarkan dua opsi antarmuka yang berbeda dalam seri SVU 6093. Sub-keluarga H15x dan H17x menggunakan I/O Link, terhubung ke CNC melalui PMM dan kabel serial listrik. Sub-keluarga H11x — termasuk H113 ini — menggunakanFSSB: Fiber Optic Serial Servo Bus, antarmuka optik berkecepatan tinggi yang sama yang digunakan dalam modul servo seri alfa FANUC. Koneksi fisik melalui serat optik TOCP200, bukan kabel data listrik.

Oleh karena itu, A06B-6093-H113 adalah persimpangan dari dua properti yang tidak selalu muncul bersama: kebebasan lokasi SVU mandiri, dan presisi serat optik berkecepatan tinggi dari komunikasi servo FSSB. Bagi pembuat mesin perkakas yang menjalankan sistem CNC berbasis FSSB yang juga perlu memposisikan sumbu jauh dari tumpukan penggerak utama, SVU-40 ini adalah solusinya.

SVU-40 dalam Rentang Arus FSSB 6093

Dalam sub-keluarga FSSB H11x dari seri 6093, FANUC memproduksi empat peringkat arus:

• H111 — SVU-4 (terkecil, untuk motor beta teringan)
• H112 — SVU-12 (rentang tengah-bawah)
• H113 — SVU-40 (rentang tengah-atas, output terukur 12,5A)
• H114 — SVU-80 (arus tertinggi, output terukur 15A)

SVU-40 H113 berada di posisi tengah-atas, berukuran untuk motor beta kelas 40: b4/3000, b8/2000, dan motor serupa yang muncul pada sumbu bantu yang lebih berat — meja putar yang lebih besar, mekanisme ATC yang lebih berat, dan sumbu pemosisian sekunder pada mesin perkakas yang lebih besar. Ini juga terdaftar kompatibel dengan motor alfa dalam rentang kelas 40 (α4/4000i, α8/3000i) dalam konfigurasi motor campuran, yang memperluas jangkauan mesin di mana ia digunakan.

Akhiran H113 dalam penomoran FANUC mengikuti konvensi: digit pertama setelah H menunjukkan generasi antarmuka, dan digit berikutnya menunjukkan kelas arus. H113 berarti unit ke-3 dalam keluarga SVU FSSB H11x — yang sesuai dengan tingkat output SVU-40.

Spesifikasi Teknis

H113 vs. H173: Pemisahan FSSB dan I/O Link dalam Seri 6093

Kesalahan pemesanan umum dalam seri 6093 adalah membingungkan varian FSSB (H11x) dengan varian I/O Link (H17x). Keduanya adalah unit kelas SVU-40 dengan catu daya bawaan. Keduanya secara fisik serupa ukurannya. Perbedaannya adalah papan dan konektor komunikasi.

H113 terhubung ke CNC melalui serat optik FSSB. H173 terhubung melalui I/O Link (serial listrik, melalui PMM). Ini tidak dapat dipertukarkan. CNC harus dikonfigurasi untuk satu jenis antarmuka, dan perkabelan mesin mengarahkan kabel yang sesuai ke lokasi penggerak. Jika mesin Anda memiliki kabel serat optik FSSB yang diarahkan ke posisi pemasangan penggerak, penggantinya harus H113 (atau unit FSSB yang kompatibel). Memasang unit I/O Link di posisi itu akan mengakibatkan kesalahan komunikasi segera setelah dinyalakan, terlepas dari semua parameter lain yang benar.

Sebelum memesan, periksa label penggerak pada unit yang ada atau yang dilepas, atau periksa konektor untuk koneksi serat optik — ini mengonfirmasi FSSB dan mengonfirmasi bahwa H113 adalah spesifikasi yang benar.

Stok Baru dan Bekas: Panduan Praktis

Unit A06B-6093-H113 stok baru-lama adalah produk FANUC asli, belum terpakai, disimpan dengan benar. Ini memiliki garansi 12 bulan dari gudang kami. Untuk mesin dalam lingkungan produksi tinggi di mana margin keandalan penting, stok baru meminimalkan risiko.

Unit bekas yang diperiksa bersumber dari mesin yang dinonaktifkan atau ditingkatkan dan diuji fungsinya sebelum dijual. SVU-40 adalah unit sumbu tunggal yang menggerakkan sumbu bantu yang biasanya berbeban lebih ringan — meja putar besar atau mekanisme ATC cenderung berputar secara intermiten daripada terus menerus, yang berarti komponen daya penggerak seringkali dalam kondisi baik bahkan pada unit dari mesin yang lebih tua. Stok bekas memiliki garansi 3 bulan dan merupakan pilihan praktis untuk perbaikan yang sensitif terhadap biaya atau inventaris cadangan.

Hubungi kami sebelum memesan untuk mengonfirmasi ketersediaan saat ini dalam kedua kondisi.

Pemesanan, Pembayaran & Pengiriman

Pengiriman DHL dan FedEx seluruh dunia dalam0–3 hari kerja sejak pembayaran terkonfirmasi. Pengiriman gabungan tersedia untuk beberapa item.

Pilihan pembayaran:

• Transfer Bank (T/T) — semua nilai pesanan
• PayPal — pesanan hingga $500
• Western Union — semua nilai pesanan

Pembeli bertanggung jawab atas bea masuk dan pajak yang berlaku di negara tujuan.

Garansi & Pengembalian

Pengembalian diterima jika unit tiba rusak, tidak lengkap, tidak sesuai deskripsi, atau terbukti tidak berfungsi dalam4 hari setelah diterima. Unit harus dikembalikan dalam kondisi aslinya dengan label garansi utuh, dan biaya pengiriman kembali menjadi tanggung jawab pembeli. Garansi tidak mencakup kerusakan yang disebabkan oleh pemasangan yang salah, koneksi motor atau kabel yang salah, atau kerusakan fisik yang terjadi setelah pengiriman.

Pertanyaan yang Sering Diajukan

T1: Bagaimana saya mengonfirmasi bahwa A06B-6093-H113 adalah unit yang tepat untuk mesin saya, dan bukan varian I/O Link seperti H173?

 Lihat koneksi fisik penggerak yang ada untuk kabel antarmuka CNC. Koneksi FSSB menggunakan serat optik — kabel serat plastik atau kaca tipis yang berujung pada konektor gaya TOCP200. I/O Link menggunakan kabel listrik konvensional, biasanya dengan konektor colokan yang lebih kecil. Jika Anda dapat melihat serat optik masuk ke port serat JD1A atau yang setara pada penggerak, penggerak tersebut adalah FSSB dan H113 adalah keluarga yang tepat. Selain itu, periksa label pada unit yang ada secara langsung — akan tertera SVU-40 FSSB atau kata-kata yang setara, dan nomor suku cadang H113 akan terlihat. Jika unit asli telah dilepas dan tidak ada dokumentasi yang tersedia, periksa skema kelistrikan mesin untuk sumbu servo yang bersangkutan, yang akan mengidentifikasi jenis antarmuka dalam diagram pengkabelan.

T2: H113 terdaftar sebagai SVU-40, tetapi output terukurnya hanya 12,5A — mengapa disebut "40"?

Angka "40" dalam SVU-40 mengacu pada penunjukan kelas arus motor internal FANUC, bukan angka absolut amper di semua kasus. Dalam seri 6093, SVU-40 terukur untuk menggerakkan motor dalam kategori kelas 40 FANUC, yang mencakup motor seperti b8/2000 dan motor kelas 40A yang setara dengan alfa. Angka 12,5A adalah arus output RMS berkelanjutan dalam kondisi operasi normal. Arus puncak selama akselerasi bisa jauh lebih tinggi dari peringkat berkelanjutan, yang merupakan angka yang relevan untuk pencocokan motor. Klasifikasi "40" mencakup kemampuan arus puncak ini untuk motor di kelas tersebut. Peningkatan ke SVU-80 (H114, 15A berkelanjutan) menangani motor kelas 80 yang lebih berat. Mencocokkan penggerak dengan motor berdasarkan penunjukan kelas, daripada hanya berdasarkan arus berkelanjutan, adalah pendekatan yang benar.

T3: Setelah memasang pengganti H113, CNC menampilkan alarm terkait FSSB 5134 atau 460 saat startup. Apa penyebab yang mungkin terjadi?

Alarm ini menunjukkan bahwa komunikasi FSSB antara CNC dan amplifier belum berhasil dibuat. Penyebab paling umum berdasarkan urutan frekuensi adalah: pertama, kabel serat optik tidak terpasang sepenuhnya di konektor pada unit baru — konektor TOCP200 memerlukan klik positif untuk terpasang, dan serat yang dimasukkan sebagian akan menyebabkan hilangnya sinyal secara intermiten atau total; kedua, kabel serat itu sendiri memiliki pelanggaran radius tikungan yang diperkenalkan selama pemasangan, yang melemahkan sinyal optik di bawah ambang batas untuk komunikasi yang andal; ketiga, daya kontrol DC +24V amplifier tidak ada atau di bawah ambang batas — periksa apakah catu daya 24V ke unit berada dalam spesifikasi sebelum mencurigai tautan serat. Alarm 5136 (jumlah amp kecil) menunjukkan CNC melihat lebih sedikit amplifier pada rantai FSSB daripada yang diharapkan konfigurasinya, yang biasanya berarti unit baru tidak merespons sama sekali — ini mengarah kembali ke koneksi serat atau daya kontrol.

T4: Bisakah A06B-6093-H113 digunakan dengan motor seri alfa, bukan hanya motor beta?

 Ya, dengan pengaturan parameter motor yang sesuai. H113 SVU-40 didokumentasikan sebagai kompatibel dengan motor alfa dalam rentang kelas 40, termasuk α4/4000i dan α8/3000i, ketika parameter servo CNC dikonfigurasi untuk jenis motor tersebut. Dalam praktiknya, seri SVU 6093 digunakan oleh pembuat mesin perkakas dalam konfigurasi campuran di mana SVU beta menggerakkan motor alfa pada sumbu bantu — ini sangat umum di mana motor alfa sudah terpasang pada mesin karena alasan historis tetapi arsitektur sumbu bantu mesin membutuhkan penggerak SVU mandiri. Persyaratan penting adalah bahwa permintaan arus maksimum motor sesuai dengan kelas output penggerak. Ketidakcocokan motor yang lebih berat dengan penggerak berperingkat lebih ringan (atau sebaliknya) akan mengakibatkan kesalahan arus berlebih atau kinerja yang buruk.

T5: Apakah ada pengganti langsung untuk A06B-6093-H113, atau sudah sepenuhnya dihentikan tanpa padanan yang lebih baru?

Seri 6093 telah dihentikan oleh FANUC sebagai barang produksi saat ini. Tidak ada padanan yang lebih baru yang menggunakan faktor bentuk, konektor, dan set parameter yang sama — generasi penerusnya, seri 6114 (SVM1-40i dengan FSSB), menggunakan format fisik yang berbeda dan memerlukan koneksi ke catu daya bersama daripada beroperasi sebagai SVU mandiri. Untuk mesin yang dirancang di sekitar arsitektur SVU 6093, mencari unit 6093 yang tepat adalah jalur praktis untuk restorasi yang sama persis. Peningkatan ke generasi 6114 akan memerlukan penggantian arsitektur catu daya untuk sumbu itu, mengubah pengaturan pemasangan penggerak, dan memperbarui parameter servo CNC — sebuah proyek yang signifikan. Untuk sebagian besar skenario pemeliharaan, H113 bekas yang teruji atau stok baru-lama adalah solusi yang lebih cepat, lebih hemat biaya, dan kurang mengganggu.
