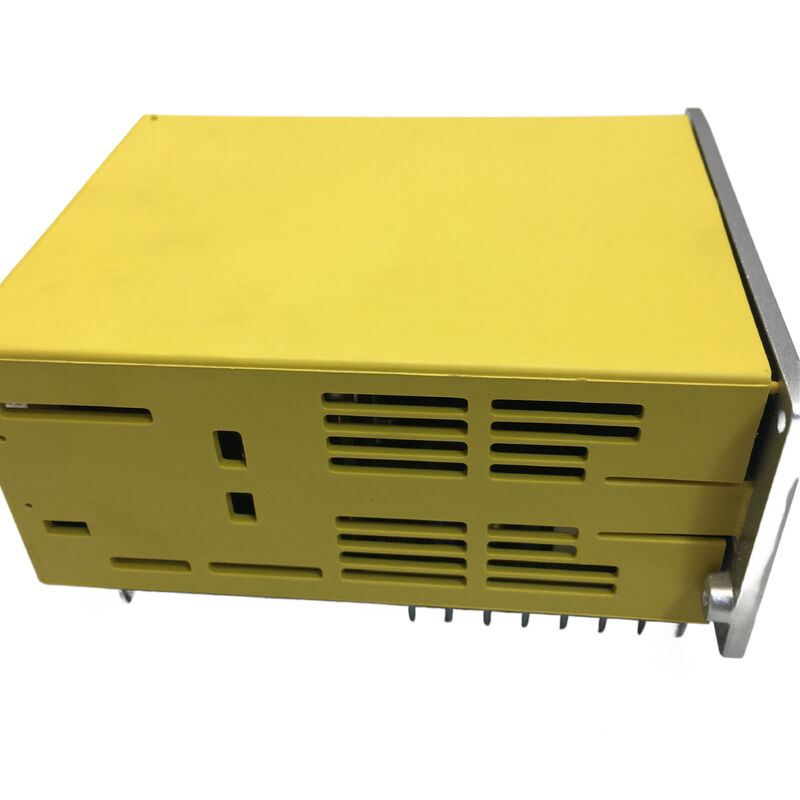

Unit Penguat Servo AC FANUC A06B-6093-H171 A06B6093H171 A06B-6093-H171

FANUC A06B-6093-H171 Beta Servo Drive — SVU-12 I/O Link, Unit Mandiri Generasi ke-2

Ketika teknisi pemeliharaan mencari suku cadang ini, mereka biasanya sudah tahu mesin mana yang membutuhkannya. A06B-6093-H171 bukanlah unit yang mudah tertukar dengan sesuatu yang lain — perannya spesifik, antarmukanya khas, dan mesin tempat unit ini berada telah beroperasi cukup lama sehingga unit aslinya sudah aus. Mendapatkan pengganti yang tepat, dengan cepat, adalah satu-satunya hal yang penting.

H171 ditunjuk sebagai SVU-12 dalam keluarga servo Beta 6093 FANUC: drive mandiri satu sumbu dengan catu daya terintegrasi, berkomunikasi dengan CNC melalui I/O Link. Ini adalah varian I/O Link generasi kedua dalam lini 6093 (sub-keluarga H15x adalah yang pertama). Unit ini telah dihentikan produksinya oleh FANUC, yang menjadikan stok unit baru-lama dan unit bekas yang teruji sebagai rute pengadaan utama bagi siapa pun yang menjaga produktivitas mesin ini.

Sande Electric menyimpan A06B-6093-H171 dalam kondisi baru dan bekas (diperiksa), siap dikirim ke seluruh dunia dalam waktu 0–3 hari kerja.

SVU vs. SVM: Perbedaan yang Penting di Lantai Produksi

Sebagian besar amplifier servo dalam ekosistem kabinet CNC FANUC adalah SVM — Servo Modules. Mereka tidak mandiri. Unit SVM menarik daya bus DC dari modul catu daya bersama (baik aiPS atau alpha PS), dan mereka dipasang bersama dalam kabinet drive umum. Jika catu daya gagal, semua modul SVM di bus tersebut akan mati bersamaan. Jika sebuah modul perlu dipindahkan ke lokasi yang berbeda di dalam mesin, perutean konduktor bus DC menjadi kendala.

A06B-6093-H171 adalah SVU — Servo Unit. Perbedaannya adalah catu daya terintegrasi. Unit ini mengubah AC yang masuk langsung menjadi DC yang dibutuhkan secara internal. Tidak ada bus DC bersama, tidak ada ketergantungan pada modul catu daya eksternal untuk daya drive servo. Kemandirian struktural ini persis mengapa FANUC merancang SVU untuk sumbu bantu yang secara fisik terpisah dari kabinet drive utama — pengubah alat otomatis, pengindeks turret, dan pengubah palet yang terpasang di bagian mesin perkakas yang jauh dari kabinet pusat.

Bagi pembuat mesin perkakas, SVU berarti drive dapat dipasang di mana pun sumbu berada, menghilangkan jalur bus DC yang panjang. Bagi teknisi pemeliharaan yang menggantinya, itu berarti Anda mengganti unit yang sepenuhnya mandiri — tidak perlu pencocokan catu daya, tidak perlu penyesuaian ukuran bus DC.

Keluarga 6093: Di Mana H171 Berada dalam Garis Keturunan Beta

Seri 6093 mewakili generasi unit servo Beta asli FANUC. Drive Beta diperkenalkan untuk melayani pasar sumbu bantu — beban yang lebih kecil dan lebih ringan seperti mekanisme ATC dan stasiun perkakas putar — di mana seri alpha penuh terlalu berlebihan spesifikasi dan terlalu mahal.

Dalam unit I/O Link 6093, FANUC memproduksi dua generasi. Generasi pertama membawa nomor suku cadang H15x (H152 untuk SVU-12, H153 untuk SVU-20, dll.). Sub-keluarga H17x — di mana H171 adalah anggota SVU-12 — adalah generasi kedua, dengan papan internal yang diperbarui sambil mempertahankan jejak listrik dan mekanik yang sama serta antarmuka komunikasi I/O Link yang sama.

SVU-12 adalah unit dengan peringkat terkecil dalam jangkauan I/O Link beta mandiri, dengan output terukur 3,2A yang cocok dengan motor servo beta terkecil. Jangkauan meningkat melalui SVU-20 (H172), SVU-40 (H173), dan SVU-80 (H174), masing-masing cocok dengan motor beta yang semakin besar.

Seri I/O Link 6093 akhirnya digantikan oleh seri 6132 (beta i I/O Link), yang membawa generasi motor beta i bersama dengan pembaruan perangkat keras. Namun, basis terpasang mesin dengan unit 6093 tetap aktif — antarmuka SVU, koneksi PMM, dan pengalamatan node I/O Link semuanya adalah karakteristik spesifik untuk generasi 6093, dan unit 6132 tidak dapat menggantikan secara langsung tanpa perubahan pada pengkabelan mesin dan konfigurasi CNC.

Spesifikasi Teknis

Status Dihentikan: Apa Artinya untuk Pengadaan

FANUC telah menghentikan A06B-6093-H171 dari lini produksi saat ini. Untuk mesin yang masih menjalankan unit ini — banyak di antaranya adalah mesin bubut dan pusat permesinan yang dibangun pada akhir 1990-an dan 2000-an — pilihan pengadaan telah menyempit menjadi unit stok baru-lama dari distributor resmi dan independen, dan unit bekas yang teruji dari pemasok terkemuka.

Unit stok baru-lama adalah produk FANUC asli yang belum pernah digunakan dan telah disimpan dalam kondisi penyimpanan yang tepat. Jika tersedia, ini adalah padanan terdekat dengan pengganti baru pabrik dan membawa garansi penuh 12 bulan dari gudang kami.

Unit bekas yang diperiksa adalah alternatif praktis: bersumber dari mesin yang telah dinonaktifkan atau ditingkatkan, diuji untuk memastikan fungsionalitas, dan ditawarkan dengan garansi 3 bulan. SVU-12 biasanya menggerakkan sumbu bantu dengan siklus tugas rendah — permintaan arus pada motor ATC atau turret bersifat singkat dan intermiten daripada berkelanjutan — sehingga unit bekas yang terawat baik dari mesin dengan riwayat servis normal adalah suku cadang cadangan yang andal.

Hubungi kami untuk mengonfirmasi ketersediaan kedua kondisi sebelum memesan, karena stok unit yang dihentikan produksinya terbatas.

Pemesanan, Pembayaran & Pengiriman

Pengiriman seluruh dunia melalui DHL dan FedEx dalam 0–3 hari kerja sejak pembayaran terkonfirmasi. Pengiriman gabungan tersedia untuk pesanan multi-item.

Metode pembayaran:

• Transfer Bank (T/T) — semua nilai pesanan
• PayPal — pesanan hingga $500
• Western Union — semua nilai pesanan

Bea masuk dan pajak adalah tanggung jawab pembeli di tujuan.

Garansi & Pengembalian

Pengembalian diterima jika unit tiba rusak, tidak lengkap, tidak sesuai deskripsi, atau dipastikan tidak berfungsi dalam 4 hari setelah diterima. Unit harus dalam kondisi asli dengan label garansi utuh. Pengiriman kembali adalah biaya pembeli. Kegagalan akibat pemasangan yang salah, pemasangan motor yang salah, atau kerusakan fisik setelah pengiriman tidak termasuk dalam cakupan garansi.

Pertanyaan yang Sering Diajukan

Q1: Apa sebenarnya I/O Link itu, dan bagaimana A06B-6093-H171 terhubung ke CNC FANUC?

 I/O Link adalah protokol komunikasi serial yang banyak digunakan di seluruh peralatan otomatisasi FANUC dan Jepang lainnya. Dalam sistem CNC FANUC, ini memungkinkan perangkat periferal — termasuk drive SVU-12 ini — untuk dihubungkan ke PMM (Power Mate Manager) CNC atau langsung ke antarmuka I/O Link CNC, daripada menempati saluran sumbu servo khusus pada kartu servo CNC. Koneksi fisik melalui konektor JD1A/JD1B (biasanya pita kecil atau konektor plug), dan drive diberi alamat node yang digunakan CNC untuk mengidentifikasinya di rantai I/O Link. Satu rantai I/O Link dapat membawa beberapa perangkat. Arsitektur ini mengapa SVU dapat ditempatkan secara fisik di mana saja pada mesin — ia hanya membutuhkan kabel sinyal I/O Link dan input daya AC-nya sendiri, bukan infrastruktur bus DC dari modul servo FSSB.

Q2: H171 adalah unit generasi ke-2 — bisakah ia menggantikan unit H15x (generasi ke-1) pada mesin yang sama?

 Dalam sebagian besar instalasi, ya. H171 (generasi ke-2) menggunakan antarmuka I/O Link yang sama, posisi konektor fisik yang sama, peringkat arus SVU-12 yang sama, dan kompatibilitas motor yang sama dengan H15x generasi ke-1. Papan internal berbeda (H17x menggunakan A20B-2100-0132 dan A20B-2100-0186, sementara H15x menggunakan revisi papan sebelumnya), tetapi antarmuka fungsional ke mesin dan CNC sama. Dalam praktiknya, H171 secara rutin digunakan sebagai pengganti H152 dan unit generasi pertama lainnya. Pemeriksaan kunci sebelum substitusi adalah memverifikasi penetapan alamat node I/O Link CNC dan mengonfirmasi tidak ada referensi parameter perangkat lunak spesifik ke versi unit yang tepat dengan cara yang akan menyebabkan ketidakcocokan konfigurasi saat dinyalakan. Untuk sebagian besar mesin, ini adalah substitusi yang bersih.

Q3: Mesin saya menampilkan alarm ATC dan turret tidak lagi berputar. Bagaimana cara menentukan apakah SVU-12 yang bermasalah atau masalahnya ada di tempat lain?

SVU-12 memiliki layar LED 7 segmen di bagian depannya yang menampilkan statusnya sendiri secara independen dari CNC. Nyalakan mesin dan periksa tampilan ini terlebih dahulu — jika menampilkan kode angka atau huruf yang stabil, cari artinya dalam referensi alarm unit servo beta. Kode yang menunjukkan tegangan rendah DC link, kesalahan IPM, atau arus berlebih menunjukkan perangkat keras drive atau motor/kabelnya. Jika LED menampilkan status normal (tidak ada kode kesalahan) tetapi sumbu masih tidak bergerak, masalahnya lebih mungkin di hulu: periksa pengaturan alamat node I/O Link, koneksi kabel I/O Link, atau tangga PMM CNC untuk urutan ATC. Kesalahan diagnosis umum adalah menyalahkan drive ketika kabel I/O Link mengalami koneksi yang buruk di salah satu konektor — kabel ini fleksibel dengan gerakan mesin dan dapat mengalami sirkuit terbuka yang intermiten pada titik crimping konektor.

Q4: Bisakah A06B-6093-H171 diganti dengan unit beta i I/O Link seri 6132 sebagai peningkatan permanen?

Tidak tanpa modifikasi. Unit beta i SVU seri 6132 juga menggunakan I/O Link dan memiliki PSU mandiri, tetapi dirancang untuk seri motor beta i (motor biSV), bukan motor beta seri b asli seperti b1/3000 atau b2/3000 yang dicocokkan dengan H171. Konektor, struktur parameter, dan penyetelan servo spesifik untuk setiap generasi motor. Substitusi langsung akan memerlukan penggantian motor serta drive, pembaruan set parameter CNC untuk tipe motor dan model drive baru, dan verifikasi bahwa program urutan ATC atau turret mesin kompatibel dengan perbedaan waktu apa pun dalam respons drive baru. Ini adalah jalur peningkatan yang layak dalam konteks pemeliharaan terencana, tetapi ini bukan penggantian yang sama persis. Jika tujuannya hanya untuk mengembalikan mesin ke kondisi kerja aslinya, mencari H171 yang tepat adalah rute yang lebih sederhana dan lebih cepat.

Q5: Apakah mengganti unit ini memerlukan konfigurasi ulang alamat node I/O Link?

Alamat node I/O Link untuk SVU-12 biasanya diatur melalui sakelar DIP atau sakelar putar pada unit itu sendiri, atau dapat ditentukan dalam parameter PMM CNC tergantung pada konfigurasi mesin. Saat mengganti H171 dengan H171 lain, alamat node pada unit baru harus diatur agar sesuai dengan alamat yang dijalankan oleh unit asli. Jika unit asli masih ada secara fisik dan diberi daya, alamatnya dapat dibaca langsung dari pengaturan sakelarnya sebelum dilepas. Jika unit asli telah dilepas atau pengaturannya tidak dapat dibaca, alamatnya dicatat dalam dokumentasi kelistrikan mesin — atau dapat ditentukan dari daftar perangkat I/O Link CNC, yang menunjukkan semua node yang terhubung dan alamatnya. Menyetel alamat node yang salah adalah salah satu penyebab paling umum dari kesalahan "drive tidak ditemukan" setelah penggantian SVU, jadi mengonfirmasi ini sebelum menyalakan unit baru menghemat waktu pemecahan masalah yang tidak perlu.
