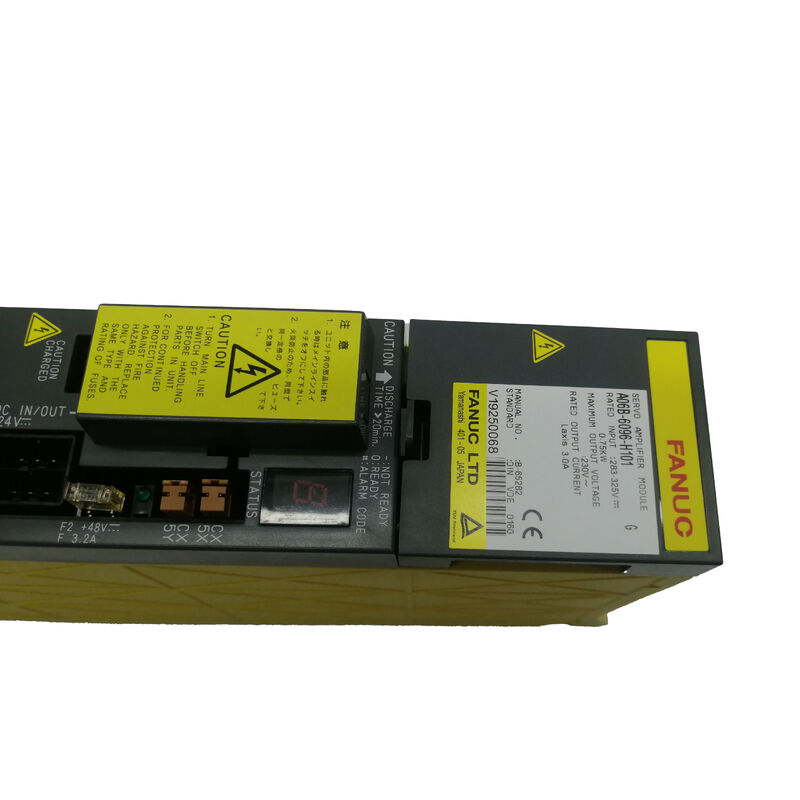

FANUC A06B-6096-H101 Servo Amplifier Module SVM1-12, Alpha FSSB Single-Axis, 200V Platform

Ada alasan sederhana mengapa A06B-6096-H101 masih melihat permintaan tetap meskipun bukan drive terbaru atau yang paling kuat yang pernah dibuat FANUC:mesin yang dirancang untuk masih berjalanPusat pengolahan vertikal, mesin bubut, dan mesin penggiling yang dibangun dengan FANUC 16i, 18i,dan 21i pengontrol dan penerus mereka 30i / 31i menempatkan amplifier ini pada poros yang telah bersepeda dengan handal selama bertahun-tahunKetika salah satu akhirnya gagal, menemukan pengganti yang kompatibel cepat adalah apa yang penting.

H101 ditunjukSVM1-12dalam seri 6096 Alpha dari FANUC, modul satu sumbu yang menangani output nominal 3,0A pada 230V, yang didesain untuk beban sumbu yang lebih ringan pada mesin yang lebih kecil.Sande Electric menyimpan modul ini dalam kondisi baru dan digunakan (diinspeksi), dengan pengiriman di seluruh dunia dalam 0 ¢ 3 hari kerja.

Seri 6096: Ketika FANUC Pindah ke Serat Optik

Untuk memahami apa yang membuat seri 6096 berbeda, itu membantu untuk mengetahui di mana ia duduk dalam sejarah servo amplifier FANUC.

Sebelum 6096, FANUC standar alfa servo modul untuk penggunaan CNC adalahSeri 6079. 6079 berkomunikasi dengan CNC melalui antarmuka berbasis arus konvensional sinyal listrik yang ditransfer antara kartu servo CNC dan amplifier melalui kabel tembaga.tapi sebagai sistem CNC tumbuh lebih menuntut dan konfigurasi multi-sumbu menjadi umum, kompleksitas kabel dan bandwidth komunikasi antarmuka analog menjadi faktor pembatasan.

Seri 6096 menggantikan 6079 dengan satu perubahan mendasar: antarmuka komunikasi servo beralih keFSSB Fiber Optic Serial Servo BusData antara CNC dan setiap modul drive sekarang bepergian melalui serat optik daripada konduktor listrik.dan kabel antara rak CNC dan kabinet drive sangat disederhanakan.

FANUC membuat transisi ini dengan terus menerus sengaja dalam pikiran. dimensi modul fisik, arsitektur bus DC, persyaratan catu daya dan bahkan konvensi nama model (SVM1, SVM2,SVM3 untuk satu, dua, dan tiga sumbu) yang diturunkan dari 6079. perbedaan dalam nomor gambar 6079 untuk SVM saat ini dan 6096 untuk FSSB SVM adalah penanda teknis,tapi secara operasional mesin menggunakan modul 6096 terlihat sangat mirip dengan yang menggunakan 6079.

6096 menempati posisi ini sampai seri 6117 Alpha i tiba, membawa kontrol arus HRV3 dan faktor bentuk modul yang lebih ramping.The 6096 tidak mendukung HRV3 asalkan kombinasi papan pencocokan yang benar dipasang tapi itu adalah tingkat kemampuan tumpang tindihSecara struktural, 6096 milik generasi sebelumnya.

SVM1-12: Terkecil di Keluarga, Tapi Tepat untuk Pekerjaannya

Dalam kisaran satu sumbu 6096, H101 adalah model masuk. skala saat ini di seluruh keluarga berjalan dari SVM1-12 (H101, 3A output) melalui SVM1-20, SVM1-40S / L, SVM1-80, SVM1-130,SVM1-240, hingga SVM1-360

SVM1-12 dicocokkan dengan motor servo alfa yang lebih kecil pada saat pembuatan mesin. biasanya model seperti alfa a1/3000 atau a2/2000.dan poros posisi pada mesin di mana beban mekanik sedang. drive 3A berlanjut dinilai cukup untuk tugas-tugas itu, dan menjalankan modul peringkat yang lebih tinggi di tempatnya tidak berbahaya,tapi itu tidak perlu dan umumnya tidak tersedia sebagai barang stok dikonfigurasi untuk ukuran slot yang sama.

Spesifikasi Teknis

Revisi PCB Awal vs Akhir Mengapa Penting untuk Diperbaiki

Satu detail yang perlu diketahui sebelum memesan H101 bekas: A06B-6096-H101 diproduksi dalam dua konfigurasi papan internal yang berbeda. Unit awal menggunakan PCB kontrol A20B-2100-0250.produksi kemudian beralih ke A20B-2100-0540Keduanya adalah arsitektur kontrol yang sama tapi revisi papan yang berbeda.

Untuk penggantian modul yang sederhana, perbedaan ini jarang penting, seluruh modul ditukar sebagai satuan.jika seseorang telah mengganti hanya papan kontrol di unit, revisi papan harus sesuai dengan apa yang diharapkan oleh papan kabel. kombinasi papan campuran dari pasang revisi yang tidak kompatibel dapat menghasilkan kondisi alarm palsu.

Saat memesan unit bekas dari kami, kami memasok modul sebagai perakitan lengkap.

Baru vs. Digunakan: Memilih Kondisi yang Tepat

Unit baruuntuk fasilitas yang mengklasifikasikan setiap situasi sumbu ke bawah sebagai darurat produksi,Menghilangkan ketidakpastian sejarah layanan bernilai harga premium.

Unit yang digunakan (diperiksa)membawa garansi 3 bulan dan praktis bagi departemen pemeliharaan menyimpan suku cadang untuk kegagalan di masa depan daripada menanggapi yang sudah berlangsung.SVM1-12 menggerakkan beban poros kecil. Siklus kerja khas mereka tidak menuntut dibandingkan dengan penggerak poros yang lebih berat..

Hubungi kami untuk mengkonfirmasi ketersediaan pada kondisi spesifik yang Anda butuhkan sebelum memesan.

Pemesanan, Pembayaran & Pengiriman

Pengiriman di seluruh dunia melalui DHL dan FedEx dalam0 ¢ 3 hari kerjaPengiriman gabungan tersedia pada pesanan beberapa item.

Pembayaran diterima:

• Transfer Bank (T/T) ¢ semua nilai pesanan
• PayPal order sampai $ 500
• Western Union semua nilai pesanan

Pembeli bertanggung jawab atas semua bea masuk atau pajak lokal yang berlaku di negara tujuan.

Garansi & Pengembalian

Pengembalian diterima jika unit tiba rusak, tidak lengkap, tidak seperti yang dijelaskan, atau dikonfirmasi tidak berfungsi dalam waktu4 hari setelah penerimaan. kondisi asli dengan label garansi utuh diperlukan. pengiriman kembali adalah dengan biaya pembeli. kegagalan yang disebabkan oleh instalasi yang salah, kesalahan kabel,atau kerusakan fisik setelah pengiriman tidak termasuk dalam cakupan garansi.

Pertanyaan yang Sering Diajukan

T1: Apa perbedaan praktis antara seri 6079 dan 6096, dan apakah mereka dapat ditukarkan pada mesin yang sama?

6079 dan 6096 melayani peran fungsional yang sama - servo amplifikasi sumbu tunggal, ganda, atau tiga dalam lemari seri alfa 200V - tetapi mereka menggunakan antarmuka komunikasi yang sama sekali berbeda.6079 menggunakan antarmuka servo berbasis arus; 6096 menggunakan FSSB, yang mentransmisikan data servo melalui serat optik.sebuah pengontrol yang dilengkapi dengan kartu servo FSSB membutuhkan modul seri 6096., sementara sistem yang lebih tua tanpa FSSB tidak dapat menggunakannya. kedua keluarga tidak dapat ditukar tanpa mengubah kartu servo CNC juga. jika mesin Anda awalnya memiliki modul 6079,Anda membutuhkan pengganti 6079; jika ada 6096, Anda perlu 6096.

T2: H101 adalah SVM1-12 dengan output 3A? Dapatkah modul 6096 berkinerja lebih tinggi (seperti H102 atau H103) diganti dalam keadaan darurat?

Dalam hal pas ke slot kabinet yang sama dan berkomunikasi melalui link FSSB yang sama, modul 6096 peringkat yang lebih tinggi akan terhubung.Pertanyaannya adalah apakah peringkat arus yang lebih tinggi menciptakan masalah dan biasanya tidak, karena output arus amplifier didikte oleh beban motor dan CNC parameter-set batas arus, bukan amplifier nominal maksimum saja.Substitusi terkontrol seperti ini hanya harus dilakukan dengan kesadaran pengaturan parameter: parameter model penguat CNC mungkin perlu diperbarui untuk mencerminkan peringkat arus baru, atau drive mungkin melaporkan ketidakcocokan konfigurasi pada power-up.sumber H101 yang benar adalah larutan bersihUntuk pemulihan produksi sementara, pengganti yang lebih tinggi kadang-kadang digunakan dengan penyesuaian parameter yang sesuai tetapi ini harus diperlakukan sebagai tindakan jangka pendek.

T3: Pengontrol FANUC saya menunjukkan servo alarm 9 pada sumbu yang digerakkan oleh modul ini dimana saya harus mulai menyelidiki?

Servo alarm 9 dalam sistem FANUC biasanya menunjukkan kondisi kelebihan beban pada sumbu ∙ drive telah menarik arus yang berlebihan lebih lama dari batas perlindungan panas yang memungkinkan.Sebelum mengasumsikan amplifier telah gagal, periksa apakah beban mekanik pada poros tersebut telah berubah: sekrup bola yang usang atau terkontaminasi, penghapus jalan yang macet, lubang yang terlalu ketat,atau motor yang gagal semua meningkatkan permintaan arus pada drive dan dapat memicu alarm overload pada drive yang berfungsi. Jalankan poros secara manual pada feedrate rendah dan amati apakah motor bergerak dengan lancar atau dengan resistensi yang terlihat.Jika sumbu memiliki perilaku mekanik normal dan alarm kembali segera setelah reset tanpa gerakan diperintahkanDalam skenario ini, penggantian modul menjadi tindakan yang tepat.

T4: Apakah amplifier ini membutuhkan perubahan parameter setelah diganti, atau apakah benar-benar plug-and-play?

Parameter servo yang mengatur perilaku poros position loop gain, kecepatan loop gain, batas arus, jenis motor disimpan di memori CNC, bukan di modul drive.Mengganti modul amplifier dengan nomor bagian yang sama meninggalkan parameter yang utuh dan tidak terpengaruh. Dalam kebanyakan kasus, pertukaran H101 serupa tidak memerlukan perubahan parameter sama sekali. Pengecualian adalah ketika unit pengganti memiliki revisi papan yang berbeda dari yang asli.Pada awal sistem FANUC 16i/18i/21i, parameter model amplifier di CNC mengidentifikasi drive dan versi antarmuka; jika revisi perangkat keras unit penggantian tidak sesuai dengan apa yang diharapkan parameter,Alarm konfigurasi mungkin munculHal ini diselesaikan dengan memperbarui parameter model amplifier yang relevan. Nomor parameter tertentu tergantung pada model CNC dan versi perangkat lunak.Mencadangkan semua parameter CNC sebelum pertukaran perangkat keras adalah praktik yang baik terlepas, karena memberi Anda titik pemulihan lengkap jika ada yang perlu disesuaikan.

T5: Apakah ada mode kegagalan umum yang spesifik untuk SVM1-12 yang perlu diketahui sebelum instalasi?

A06B-6096-H101 berbagi pola kegagalan umum yang sama dengan modul seri FSSB alfa lainnya. particularly in environments with higher ambient temperatures or poor cabinet ventilation — capacitor-related faults often manifest as erratic axis behavior or intermittent alarms before becoming a hard failureKonektor serat optik (COP10A/COP10B pada rantai FSSB) layak diperiksa sebelum mengutuk modul itu sendiri:konektor kabel serat yang terkontaminasi atau bengkok di ujung drive dapat menyebabkan kesalahan komunikasi FSSB yang terlihat seperti kesalahan drive. Bersihkan konektor serat dengan alat pembersih optik yang tepat dan pastikan kabel dipasang dengan benar sebelum diganti.konektor papan kabel dapat mengembangkan kontak intermiten dari bertahun-tahun siklus termal re-setting konektor internal selama instalasi adalah langkah kecil yang menghindari callback yang tidak perlu.

Periksa ketersediaan atau minta penawaran:Hubungi Ms. Amysales01@sande-elec.comSkype:Sandesales01Telepon: +86 18620505228
