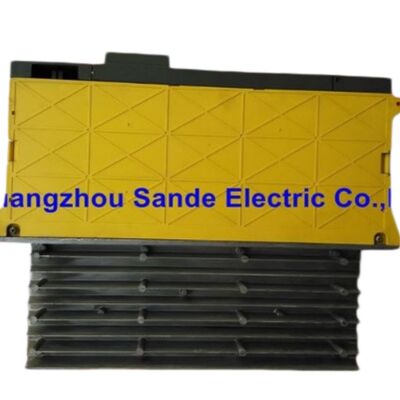

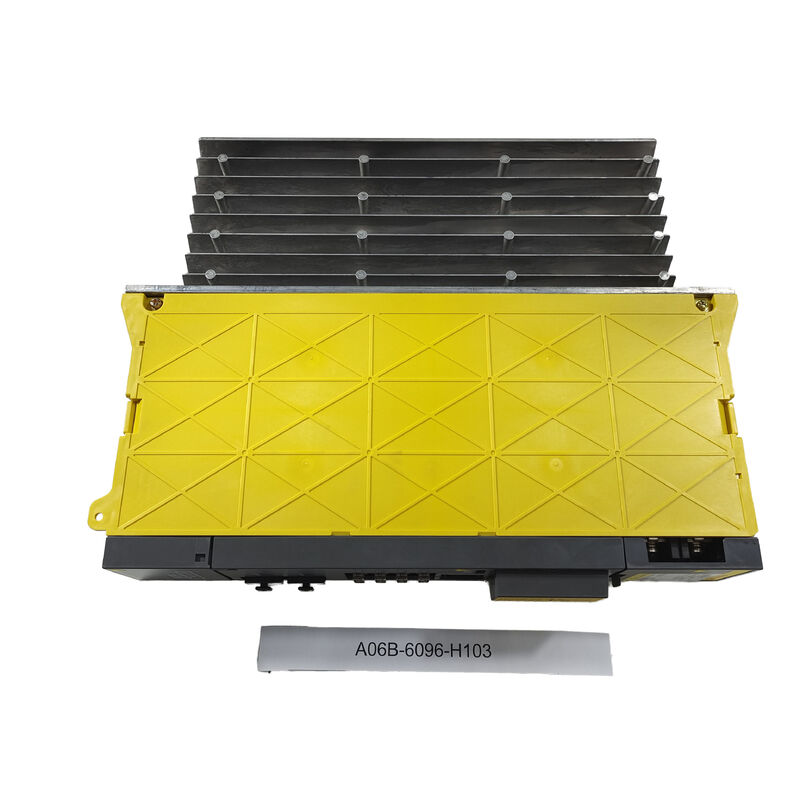

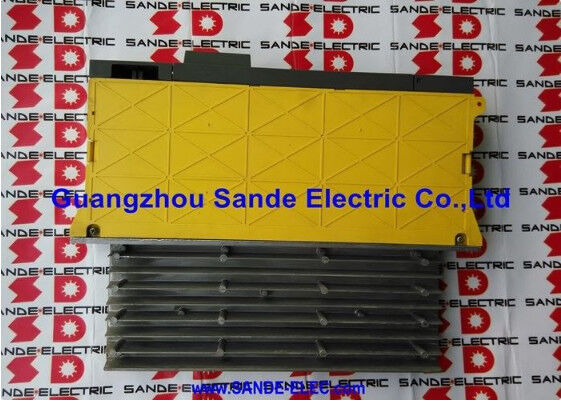

Unit Penguat Servo AC FANUC A06B-6096-H103 A06B6096H103 A06B-6096-H103

Fanuc A06B-6096-H103 | Modul Amplifikasi Servo Alpha — SVM1-40S, Sumbu Tunggal, Serat Optik FSSB, 283–325V / 2.5kW, Output 9.4A

Gambaran Umum

The Fanuc A06B-6096-H103 adalah SVM1-40S, modul amplifikasi servo alpha sumbu tunggal dari seri antarmuka FSSB A06B-6096 Fanuc.

Keluarga A06B-6096 adalah pasangan antarmuka FSSB (serat optik) dari seri PWM A06B-6079 — kedua seri berisi penamaan model SVM yang sama dengan peringkat listrik yang identik, hanya berbeda pada antarmuka komunikasi CNC.

Di mana A06B-6079-H103 (Tipe A/B PWM) terhubung ke kontrol Fanuc yang lebih lama melalui protokol serial PWM, A06B-6096-H103 berkomunikasi melalui tautan serat optik FSSB (Fanuc Serial Servo Bus) yang digunakan oleh kontrol CNC seri i — 15i, 16i, 18i, 20i, 21i — yang mendefinisikan era permesinan alpha modern.

Penamaan SVM1-40S menempatkan modul ini di kelas 40-ampere dari seri SVM1 sumbu tunggal pada tingkat output kontinu 9.4A.

Akhiran "S" membedakannya dari SVM1-40L (H104) — dalam nomenklatur motor seri alpha Fanuc, "S" menunjukkan varian motor rangka pendek (α3/3000 atau α6/2000) sementara "L" menunjukkan rangka panjang atau varian khusus.

H103 menggerakkan motor α3/3000 dan α6/2000 secara spesifik, yang merupakan motor alpha kelas menengah yang ringkas yang digunakan pada berbagai macam perkakas mesin CNC kecil hingga menengah.

Antarmuka serat optik FSSB adalah karakteristik yang menempatkan modul ini dalam generasi alpha modern.

Di mana modul PWM Tipe A/B yang lebih lama menggunakan koneksi kabel tembaga titik-ke-titik, FSSB menghubungkan semua modul servo dalam topologi cincin pada satu pasangan kabel serat optik, sangat mengurangi jumlah kabel di kabinet drive dan mencapai laju data yang jauh lebih tinggi yang memungkinkan waktu siklus servo yang lebih cepat dari kontrol seri i.

Spesifikasi Utama

Antarmuka FSSB — Mengapa Seri A06B-6096 Ada

Pergeseran dari seri PWM A06B-6079 ke seri FSSB A06B-6096 didorong oleh pengenalan kontrol CNC Fanuc seri i, yang menggunakan FSSB sebagai antarmuka amplifikasi servo eksklusif mereka.

Meskipun spesifikasi listrik kedua seri identik untuk setiap model SVM, perangkat keras komunikasi pada dasarnya berbeda: seri A06B-6096 memiliki konektor serat optik (biasanya COP10A/COP10B) untuk koneksi cincin FSSB, sementara seri A06B-6079 memiliki konektor kabel PWM.

Topologi cincin FSSB menghubungkan kartu antarmuka servo CNC ke modul pertama dalam tumpukan, kemudian rantai daisy melalui setiap modul berikutnya kembali ke CNC.

Ini mengurangi rangkaian kabel multi-kabel dari sistem PWM menjadi satu jalur cincin serat optik dengan kabel jumper pendek di antara modul yang berdekatan.

Untuk mesin dengan empat sumbu servo dan satu spindel, mengganti lima kabel individual dengan satu jalur kabel cincin secara substansial menyederhanakan pengkabelan kabinet dan mengurangi jumlah konektor yang dapat menimbulkan kesalahan kontak intermiten selama masa pakai mesin.

α3/3000 dan α6/2000 — Aplikasi Kelas Motor

Motor α3/3000 — Fanuc "Model 3" alpha, diberi peringkat torsi kontinu 3N·m pada 3000rpm — adalah motor ringkas yang digunakan pada sumbu CNC yang lebih ringan di mana respons akselerasi cepat lebih penting daripada torsi berkelanjutan yang tinggi.

The α6/2000 memberikan torsi yang lebih tinggi (6N·m kontinu) pada kecepatan terukur yang lebih rendah, mencakup sumbu dengan kereta yang lebih berat atau persyaratan gesekan yang lebih tinggi.

Kedua permintaan arus kontinu motor berada dalam peringkat 9.4A SVM1-40S, dan keduanya umum ditemukan pada pusat permesinan kecil, pusat pembubutan kecil, dan sistem pemosisian elektroda EDM yang menggunakan kontrol seri i.

FAQ

Q1: Bisakah A06B-6096-H103 digunakan pada mesin yang saat ini memiliki modul A06B-6079-H103 (PWM)?

Tidak, tanpa meningkatkan CNC. A06B-6079-H103 menggunakan antarmuka Tipe A/B PWM untuk kontrol non-seri i; A06B-6096-H103 menggunakan serat optik FSSB untuk kontrol seri i. Kedua seri memerlukan kartu antarmuka CNC yang berbeda dan pengaturan parameter yang berbeda.

Penggantian langsung di antara keduanya tidak mungkin dilakukan tanpa mengonversi CNC ke seri i atau menambahkan adaptor antarmuka FSSB-ke-PWM, yang bukan solusi standar.

Jika CNC mesin adalah kontrol seri i, A06B-6096-H103 adalah modul yang tepat.

Q2: Seperti apa koneksi kabel serat optik FSSB pada modul ini?

A06B-6096-H103 memiliki dua konektor serat optik — COP10A (input dari modul sebelumnya atau CNC) dan COP10B (output ke modul berikutnya dalam cincin).

Ini adalah konektor serat optik plastik kecil yang membawa sinyal digital FSSB.

Kabel serat yang digunakan adalah serat optik plastik Fanuc, yang fleksibel dan relatif mudah dipasang di kabinet.

Perhatian penanganan termasuk menghindari tikungan tajam dan melindungi ujung konektor dari kontaminasi — konektor serat yang kotor atau bengkok menghasilkan kesalahan komunikasi FSSB (Alarm L atau U pada LED modul, sesuai dengan pemutusan FSSB pada COP10A atau COP10B).

Q3: Apa itu SVM1-40L (A06B-6096-H104) dan bagaimana perbedaannya dengan H103?

SVM1-40L dan SVM1-40S memiliki peringkat output arus yang identik (9.4A) tetapi dikonfigurasi untuk jenis rangka motor yang berbeda dalam kelas arus yang sama.

"S" cocok dengan motor rangka pendek seperti α3/3000 dan α6/2000; "L" cocok dengan motor rangka panjang atau geometri khusus dalam kelas arus yang sama.

Perbedaannya terletak pada set parameter servo — penguatan loop kontrol dan konstanta motor yang digunakan drive berbeda untuk tipe motor S dan L.

Memasang varian yang salah (H103 vs H104) untuk tipe motor yang terpasang tidak akan menghasilkan kondisi alarm yang jelas tetapi akan mengakibatkan kinerja servo yang suboptimal.

Q4: Bagaimana SVM1-40S diposisikan dalam jajaran modul servo FSSB A06B-6096?

Jajaran sumbu tunggal A06B-6096 berjalan dari SVM1-12 (H101, 3.0A) melalui SVM1-20 (H102, 5.9A), SVM1-40S (H103, 9.4A), SVM1-40L (H104), SVM1-80 (H105, 18.7A), SVM1-130 (H106, 52.2A), hingga SVM1-360 (H108, 115A).

H103 berada di kisaran tengah-bawah, berukuran tepat untuk kelas motor α3/α6. Untuk motor yang lebih berat yang membutuhkan arus lebih dari 9.4A kontinu, SVM1-80 atau yang lebih besar harus ditentukan.

Q5: Kode alarm apa yang terkait dengan A06B-6096-H103?

Tampilan LED 7-segmen modul menunjukkan kode alarm yang konsisten dengan struktur alarm modul servo FSSB alpha. Alarm 8 menunjukkan arus berlebih sumbu L (HCL) — diagnostik standar adalah melepaskan kabel daya motor dan menguji resistansi isolasi motor.

Alarm 1 (kipas internal berhenti) memerlukan perhatian segera untuk mencegah kerusakan termal. Alarm L dan U menunjukkan pemutusan serat optik FSSB pada konektor COP10A dan COP10B masing-masing — periksa konektor serat untuk kebersihan dan pemasangan yang aman sebelum menyatakan modul rusak.
