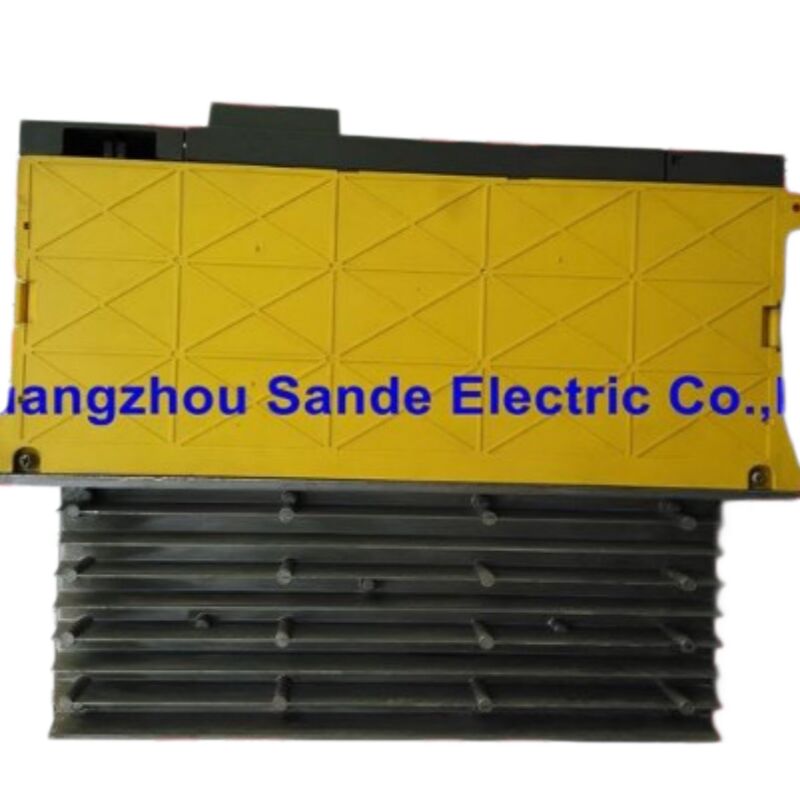

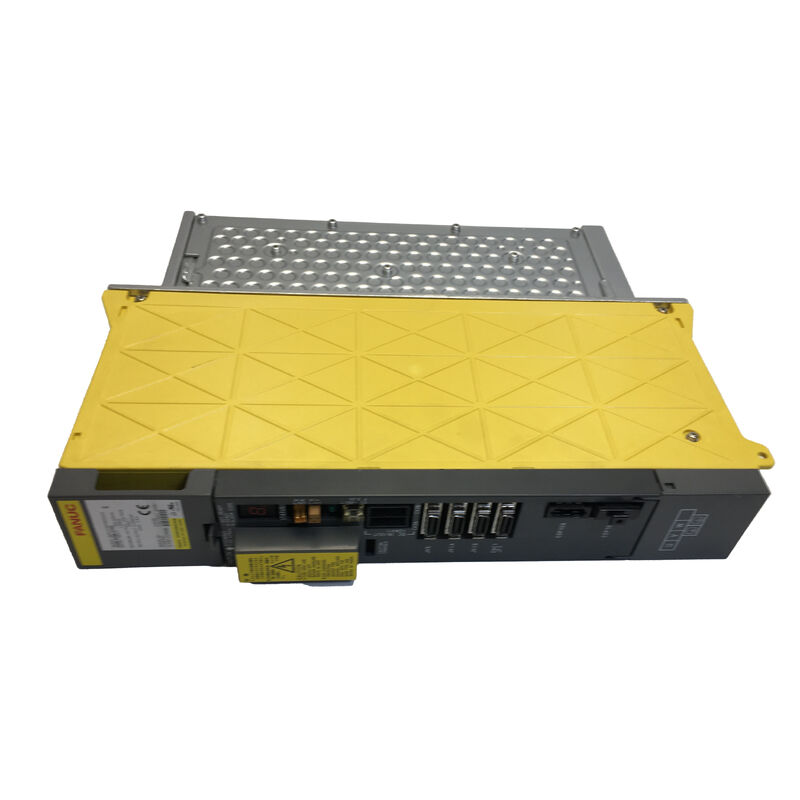

FANUC A06B-6096-H106 Unit Penguat Servo AC — Deskripsi Produk

Modul Sumbu Tunggal dalam Keluarga yang Dibangun Berdasarkan Pemikiran Multi-Sumbu

Seri A06B-6096 mendapatkan tempatnya di kabinet penggerak CNC sebagian besar melalui modul multi-sumbu — unit yang mengontrol dua atau tiga sumbu servo dari satu rakitan fisik, mengurangi volume kabinet dan menyederhanakan distribusi daya. Filosofi desain tersebut tercermin dalam varian 6096 yang paling umum terlihat di lapangan: H302 tiga sumbu, H202 dan H207 dua sumbu.

Jadi ketika seorang insinyur pemeliharaan menemukan label H106 pada penggerak yang rusak dan mulai mencari, pertanyaan pertama terkadang adalah apakah "1" di akhiran benar-benar berarti apa yang tampak. Memang benar. A06B-6096-H106 adalah penguat servo sumbu tunggal — satu unit fisik, satu sumbu servo, berbagi generasi seri yang sama dan arsitektur antarmuka analog dengan modul multi-sumbu tetapi didedikasikan sepenuhnya untuk menggerakkan satu motor. Ini termasuk dalam keluarga 6096 dalam setiap arti yang berarti: kompatibilitas pengontrol yang sama, era yang sama, protokol antarmuka yang sama. Ini hanya mengontrol satu sumbu, bukan dua atau tiga.

Halaman ini melayani pembeli yang mengetahui nomor suku cadang dan ingin memahami persis apa yang mereka cari. Diproduksi di Jepang oleh FANUC Corporation, bersertifikat CE, tersedia dalam kondisi baru asli dan diperbaiki yang telah diuji. MOQ: 1 buah.

Membaca "HIO6": Substitusi OCR Ganda dalam Akhiran Ini

Judul halaman pada daftar produk ini berbunyi "AO6B-6O96-HIO6" — string yang berasal dari OCR yang ditemui mesin pencari ketika pemindai, katalog lama, atau fotografi label beresolusi rendah memproses nomor suku cadang ini. Dua substitusi karakter terpisah terjadi di akhiran saja:

Angka 1 dalam "H106" dibaca sebagai huruf I, menghasilkan "HI06." Angka 0 dalam "H106" dibaca sebagai huruf O, menghasilkan "HIO6." Hasil gabungan adalah "HIO6" — sebuah string yang sekilas tampak berisi dua huruf dan dua angka, yang merupakan pola yang tidak biasa yang terkadang membuat pembeli bertanya-tanya apakah mereka telah menyalin nomor dengan benar.

Mereka tidak membuat kesalahan. "HIO6" dan "H106" merujuk pada unit yang sama. Kode akhiran penguat servo FANUC hanya berisi huruf H diikuti oleh angka — tidak ada huruf yang muncul setelah H dalam nomor suku cadang yang sebenarnya. Jika dokumentasi Anda, label yang dipindai, atau string pencarian menunjukkan "HIO6," label fisik pada unit akan bertuliskan H106, dan itulah bentuk yang benar untuk digunakan untuk semua tujuan pemesanan dan referensi silang.

Akhiran H106: Jumlah Sumbu dan Tingkat Arus

Dalam konvensi penamaan A06B-6096, angka akhiran setelah H mengkodekan dua informasi yang menentukan varian mana yang diperlukan.

"1" — Angka utama mengidentifikasi ini sebagai modul sumbu tunggal. Berbeda dengan H202, H207, dan H302, yang menggerakkan dua atau tiga sumbu masing-masing dari tahap daya bersama, H106 memiliki satu set koneksi output penggerak dan satu set input umpan balik motor. Ini mengontrol satu sumbu servo — sepenuhnya, secara independen, dan secara eksklusif.

"06" — Dua angka terakhir menunjukkan tingkat output arus untuk varian spesifik ini. Ini adalah tingkat "06" dalam grup 6096 sumbu tunggal, yang sesuai dengan rentang peringkat arus motor yang ditentukan. Motor yang dipasangkan dengan H106 ditentukan untuk tingkat arus ini ketika mesin dibuat, dan data parameter servo pengontrol CNC dikonfigurasi sesuai. Mengganti H106 dengan varian 6096 sumbu tunggal tingkat arus yang berbeda bukanlah substitusi yang transparan — ini memerlukan penyesuaian parameter dan verifikasi kompatibilitas motor, bukan hanya penggantian fisik.

H106 tidak dapat dipertukarkan dengan varian dua sumbu atau tiga sumbu mana pun dalam tabel ini. Jumlah sumbu bukanlah parameter yang dapat dinegosiasikan.

Spesifikasi

Di Mana Modul 6096 Sumbu Tunggal Berada dalam Praktik

Memahami mengapa mesin menggunakan modul 6096 sumbu tunggal daripada multi-sumbu membantu tim pemeliharaan mengonfirmasi bahwa mereka memiliki komponen yang tepat — dan mengantisipasi proses isolasi kesalahan ketika terjadi kegagalan.

Konfigurasi jumlah sumbu yang tidak terbagi habis menjadi dua atau tiga. Mesin dengan empat sumbu mungkin menggunakan satu modul tiga sumbu untuk grup X/Y/Z utama dan satu modul sumbu tunggal untuk sumbu tambahan keempat. Mesin dua sumbu yang dikonfigurasi secara khusus di sekitar modul sumbu tunggal daripada satu unit dua sumbu mungkin melakukannya karena alasan tata letak kabinet, isolasi sumbu independen, atau karena standar pembuat mesin pada saat itu lebih memilih pengaturan ini. Dalam kedua kasus, H106 sumbu tunggal bukanlah konfigurasi yang lebih rendah atau cadangan — ini adalah desain yang dimaksudkan.

Grup sumbu di mana isolasi kesalahan independen adalah prioritas desain. Modul sumbu tunggal gagal dengan bersih dan independen. Ketika mengalami kesalahan, hanya satu sumbu yang dikontrolnya yang terpengaruh. Untuk konfigurasi mesin tertentu — terutama yang sumbunya memiliki peran operasional yang berbeda atau di mana kehilangan satu sumbu sambil mempertahankan yang lain memiliki nilai operasional yang berbeda — independensi ini adalah pilihan rekayasa yang disengaja.

Grup sumbu tingkat campuran. Dalam beberapa mesin, sumbu yang berbeda menjalankan motor dengan tingkat daya yang berbeda secara signifikan. Modul sumbu tunggal pada tingkat arus tertentu dapat dipilih untuk satu sumbu sementara unit tingkat yang berbeda menangani sumbu lain, memberikan setiap sumbu spesifikasi arus yang dibutuhkannya. Ini lebih mudah diimplementasikan dengan modul sumbu tunggal individual daripada dengan modul multi-sumbu di mana semua saluran berbagi tingkat arus yang sama.

Dalam semua konfigurasi ini, kegagalan H106 menghasilkan gejala yang jelas: sumbu tunggal yang dikontrolnya menjadi tidak beroperasi sementara semua sumbu yang digerakkan oleh modul lain terus normal. Batas kesalahan yang bersih itu sendiri merupakan aset diagnostik.

6096 Sumbu Tunggal vs 6093 Sumbu Tunggal: Bukan Hal yang Sama

Poin yang perlu dibahas secara langsung: seri A06B-6093 juga menghasilkan unit penguat servo sumbu tunggal, dan bagi pembeli yang telah menemui kedua seri tersebut, pertanyaan apakah mereka dapat saling menggantikan terkadang muncul.

Mereka tidak bisa. Seri 6096 dan 6093 adalah generasi produk yang berbeda dengan faktor bentuk fisik yang berbeda, konfigurasi konektor yang berbeda, dan arsitektur internal yang berbeda. Modul 6096 sumbu tunggal dan modul 6093 sumbu tunggal mungkin berbagi jumlah sumbu yang sama, tetapi di situlah kesamaannya berakhir. Protokol antarmuka, pinout konektor, perangkat keras pemasangan, dan struktur parameter di pengontrol CNC semuanya spesifik generasi. Mesin yang dilengkapi dengan H106 memerlukan H106 atau varian seri 6096 lainnya sebagai penggantinya — seri 6093 bukanlah pilihan.

Kondisi, Garansi, dan Pengembalian

Unit baru / asli memiliki garansi 12 bulan. Ini adalah unit produksi pabrik yang belum terpasang, cocok untuk mesin di lingkungan produksi aktif di mana cakupan garansi dan asal komponen adalah prioritas.

Unit diperbaiki yang telah diuji memiliki garansi 3 bulan, diperoleh dari peralatan yang dinonaktifkan atau diubah dan diverifikasi melalui pengujian fungsional sebelum terdaftar. Untuk stok cadangan yang direncanakan atau skenario penggantian yang sensitif terhadap biaya, unit yang diperbaiki yang telah diuji memberikan komponen yang berfungsi terkonfirmasi dengan biaya akuisisi yang lebih rendah.

Laporkan kerusakan fisik, pengiriman tidak lengkap, atau ketidaksesuaian deskripsi pada hari kedatangan atau hari kerja berikutnya. Unit yang ditemukan tidak berfungsi dalam waktu 4 hari setelah diterima berhak untuk dikembalikan. Garansi tidak mencakup kerusakan akibat pemasangan yang salah, energi kesalahan sisi motor, atau kesalahan parameter yang diterapkan setelah pengiriman. Pengembalian tidak diterima untuk pesanan barang yang salah atau perubahan pikiran — selalu verifikasi akhiran H106 dari label fisik pada unit yang rusak sebelum melakukan pemesanan.

Pemesanan dan Pengiriman

Pengiriman: 2 hingga 4 hari kerja dari pembayaran terkonfirmasi, gudang Guangzhou.

Kurir: DHL dan FedEx untuk pengiriman internasional. Pengambilan gudang lokal di Guangzhou tersedia dengan perjanjian sebelumnya.

Pengiriman gabungan: Saat mencari H106 bersama dengan penguat servo, kabel, atau komponen pengontrol lainnya untuk perbaikan mesin yang sama, pengiriman gabungan dapat diatur sebelum pembayaran untuk mengurangi biaya logistik keseluruhan.

Pembayaran: Transfer bank T/T untuk semua nilai pesanan. PayPal dan Western Union diterima hingga USD $500.

Biaya impor: Semua bea cukai negara tujuan, pajak, dan biaya impor adalah tanggung jawab pembeli. Hubungi tim sebelum memesan jika negara Anda memiliki batasan layanan DHL/FedEx yang diketahui.

Pertanyaan yang Sering Diajukan

Q1: Versi OCR dari nomor suku cadang ini berbunyi "HIO6" — bagaimana saya tahu pasti apakah "I" adalah huruf I atau angka 1, dan "O" adalah huruf O atau angka 0?

 Cara yang dapat diandalkan untuk menyelesaikan ini adalah dengan melihat label fisik pada unit yang terpasang atau rusak di bawah pencahayaan yang baik dengan kaca pembesar jika perlu. Konvensi nomor suku cadang FANUC hanya menggunakan angka numerik setelah huruf H dalam akhiran penguat servo — tidak ada karakter alfabet yang muncul di posisi itu. Jika label Anda bertuliskan "HIO6," kedua karakter yang ambigu adalah numerik: "I" adalah angka 1 dan "O" adalah angka 0, menjadikan nomor suku cadang yang benar H106. Metode konfirmasi sekunder adalah dengan melihat nomor suku cadang lengkap pada label: A06B-6096-H106 berisi enam contoh terpisah dari angka nol dan satu contoh angka 1, yang semuanya dapat muncul sebagai padanan hurufnya dalam kondisi OCR yang buruk. Referensi silang string label Anda terhadap format yang benar yang diketahui A06B-6096-H106 biasanya menyelesaikan ambiguitas yang tersisa. Jika label pada unit benar-benar tidak terbaca, data parameter servo di memori pengontrol CNC mengkodekan jenis penggerak yang terpasang, dan membaca parameter yang relevan dari tampilan pengontrol dapat mengonfirmasi varian yang benar.

Q2: Mesin saya menggunakan satu H106 dan satu H302 di kabinet penggerak yang sama. Sumbu H106 telah gagal. Haruskah saya hanya mengganti H106, atau menyelidiki apakah H302 juga terpengaruh?

Ganti H106 sebagai tindakan utama. Dalam konfigurasi kabinet di mana modul sumbu tunggal dan tiga sumbu beroperasi secara independen, kesalahan pada H106 terisolasi secara elektrik dari H302 karena sifat arsitektur modul terpisah — mereka berbagi catu daya AC tetapi tahap penggerak individual mereka beroperasi secara independen. Kecuali jika peristiwa kegagalan melibatkan peristiwa fisik seperti lonjakan daya, masuknya pendingin, atau pelepasan listrik yang dapat mempengaruhi beberapa modul secara bersamaan, H302 yang melayani sumbu yang sehat tidak memerlukan penggantian. Setelah memasang pengganti H106, jalankan semua sumbu melalui siklus traverse lengkap pada kecepatan umpan yang dikurangi sebelum kembali ke produksi, perhatikan kode alarm atau perilaku abnormal pada sumbu H302 — ini mengonfirmasi bahwa peristiwa daya yang menyebabkan kegagalan H106 tidak meninggalkan kerusakan laten pada perangkat keras yang berdekatan. Jika semua sumbu berjalan dengan bersih, H302 hampir pasti tidak terpengaruh.

Q3: Apakah A06B-6096-H106 sama dengan A06B-6096-H104? Keduanya terlihat serupa dan saya pernah melihat keduanya disebutkan dalam dokumentasi untuk seri mesin yang sama.

H106 dan H104 adalah varian yang terkait tetapi berbeda dalam grup sumbu tunggal 6096. "1" utama di kedua akhiran mengonfirmasi bahwa keduanya adalah modul sumbu tunggal, tetapi angka "06" dan "04" di akhir mewakili tingkat output arus yang berbeda. Setiap tingkat dicocokkan dengan peringkat arus motor tertentu, dan parameter pengontrol CNC dikonfigurasi untuk tingkat spesifik yang terpasang saat commissioning. Mengganti H104 dengan H106 atau sebaliknya bukanlah penggantian yang sama persis — ini memerlukan verifikasi kompatibilitas motor dengan tingkat pengganti dan penyesuaian parameter servo yang relevan di pengontrol. Untuk penggantian pemeliharaan yang mudah, jalur teraman dan termudah adalah mencari H106 persis seperti yang terpasang. Jika hanya H104 yang tersedia dan H106 tidak dapat dicari, konsultasikan dokumentasi parameter mesin sebelum melanjutkan penggantian, dan bersiaplah untuk menyetel ulang sumbu setelah pemasangan.

Q4: Kami mencari A06B-6096-H106 untuk mesin yang berjalan satu shift produksi. Mesin telah andal selama bertahun-tahun dan ini adalah kegagalan penggerak servo pertama. Apa yang biasanya ditunjukkan oleh kegagalan modul sumbu tunggal tentang sisa sistem kontrol?

Kegagalan penggerak pertama setelah bertahun-tahun layanan yang andal umumnya merupakan peristiwa lokal daripada sinyal penurunan sistem yang lebih luas. Komponen penguat servo — terutama kapasitor elektrolitik dan sambungan transistor daya — memiliki masa pakai terbatas yang diukur dalam jam operasi kumulatif dan siklus termal, dan komponen ini dapat mencapai akhir masa pakainya secara independen dari segalanya di dalam kabinet. Kegagalan modul tunggal setelah riwayat layanan yang panjang lebih mungkin mencerminkan bahwa H106 telah mencapai akhir siklus hidup komponennya daripada bahwa sistem kontrol secara keseluruhan gagal. Indikator yang lebih informatif adalah apa yang terjadi setelah penggantian: jika mesin kembali beroperasi normal dan berjalan tanpa insiden lebih lanjut selama enam hingga dua belas bulan berikutnya, kegagalan tersebut memang terisolasi. Jika kegagalan tambahan terjadi pada modul lain atau sistem kontrol dalam waktu singkat setelah penggantian H106, pola itu menunjukkan penuaan kapasitor yang lebih luas atau penurunan di lingkungan kabinet, dan inspeksi yang lebih komprehensif terhadap perangkat keras penggerak yang tersisa diperlukan.

Q5: Kami memiliki kesempatan untuk membeli sejumlah kecil unit A06B-6096-H106 bekas dari fasilitas yang baru saja menonaktifkan beberapa mesin identik. Apakah akuisisi massal merupakan strategi yang baik untuk suku cadang penggerak lama?

 Ini adalah strategi yang baik dengan beberapa syarat. Memperoleh beberapa unit dari sumber yang diketahui — terutama sumber di mana Anda dapat memverifikasi riwayat mesin, kondisi di mana penggerak dioperasikan, dan alasan penonaktifan — jauh lebih dapat diprediksi daripada membeli unit individual dari sumber pasar sekunder yang anonim dari waktu ke waktu. Pertanyaan kunci yang harus diajukan sebelum berkomitmen pada pembelian massal adalah apakah semua unit berasal dari generasi mesin yang sama (memastikan spesifikasi tingkat arus yang konsisten), apakah ada unit yang dilepas karena kesalahan daripada penonaktifan terjadwal, dan apakah penggerak telah disimpan dalam kondisi terkontrol sejak dilepas. Unit dari penonaktifan terencana yang telah disimpan kering dan stabil suhu berbeda dengan unit yang telah disimpan di kontainer luar ruangan selama delapan belas bulan. Untuk fasilitas yang menjalankan beberapa mesin dengan penggerak H106, lot yang terverifikasi dari satu sumber yang diketahui dapat memberikan cakupan suku cadang selama beberapa tahun dengan biaya yang sulit ditandingi melalui pencarian individual — tetapi hanya jika asal dan riwayat penyimpanan telah diverifikasi dengan memadai sebelum pembelian.

Sumbu tunggal. Seri terkonfirmasi. Siap dikirim.
