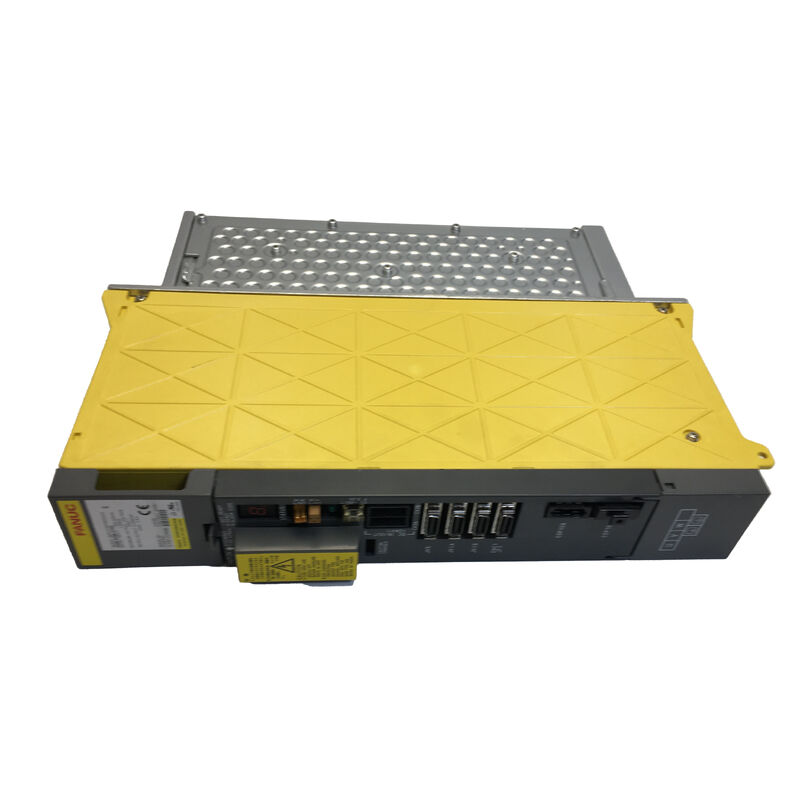

A06B-6096-H201 FANUC Unit Penguat Servo AC A06B6096H201 A06B-6096-H201

FANUC A06B-6096-H201 | Modul Servo Ganda Alpha SVM2-12/12 — 3A / 3A / 283–325V / FSSB

SVM2-12/12 — Ganda Sumbu Kompak di Ujung Arus Rendah

A06B-6096-H201 adalah SVM2-12/12 — modul ganda sumbu arus terendah dalam keluarga SVM Alpha FSSB FANUC, dengan 3,0 Arms pada kedua saluran L dan M. Modul ini menangani dua sumbu servo dari satu modul di ujung kecil jangkauan Alpha SVM2, menjadikannya unit yang tepat untuk konfigurasi mesin CNC kompak di mana dua sumbu tugas ringan berbagi penguat tanpa memerlukan kapasitas arus varian 40/40 atau 80/80 yang mengisi slot kabinet yang sama dengan biaya lebih tinggi.

Seperti semua modul dalam seri A06B-6096, H201 mengambil daya dari bus DC bersama yang disuplai oleh modul PSM (Power Supply Module) Alpha pendamping dan berkomunikasi dengan CNC melalui kabel serat optik FSSB. Penugasan sumbu FSSB ditentukan dalam parameter sumbu CNC — setiap saluran L dan M mendapatkan alamat FSSB sendiri dalam rantai penggerak.

Penunjukan SVM2-12/12 membedakan modul ini dari varian ganda sumbu arus lebih tinggi dalam keluarga yang sama. Peringkat arus per saluran adalah kriteria pemilihan utama: arus stall kontinu motor harus berada dalam peringkat 3,0 Arms saluran penguat. Melebihi ini akan menyebabkan kesalahan arus berlebih atau beban termal berlebih. Jika mesin yang terpasang menggunakan motor yang membutuhkan lebih dari 3,0 Arms per sumbu, varian SVM2 dengan kelas arus lebih tinggi adalah spesifikasi yang tepat.

Spesifikasi Utama

Konteks Keluarga SVM2

Penunjukan SVM2 mencakup semua modul ganda sumbu dalam seri A06B-6096. H201 pada 3,0 A/3,0 A adalah yang terkecil. Varian yang berdekatan mencakup peringkat arus per saluran yang lebih tinggi untuk motor dengan permintaan arus stall yang lebih besar. Bentuk fisik dan arsitektur komunikasi FSSB dibagikan di seluruh keluarga SVM2 — tetapi modul dengan peringkat arus yang berbeda memiliki komponen daya internal yang berbeda, kinerja termal yang dinilai berbeda, dan konfigurasi parameter motor yang berbeda. Modul-modul ini tidak dapat dipertukarkan.

Saat mengganti H201, konfirmasikan nomor suku cadang lengkap dari label modul yang terpasang. Nomor SVM2 yang berdekatan di kabinet mungkin memiliki peringkat arus yang lebih tinggi dan pemetaan jenis motor yang berbeda — memasangnya pada beban motor H201 berisiko ketidakcocokan parameter atau penguat yang kurang ukurannya ke arah lain.

FAQ

Q1: Apa itu A06B-6096-H201 dalam jangkauan SVM2 FANUC?

Ini adalah SVM2-12/12 — modul ganda sumbu arus terendah dalam seri SVM Alpha FSSB. Kedua saluran L dan M diberi peringkat 3,0 Arms kontinu. Modul ini menggerakkan dua sumbu servo dari satu modul di ujung kecil jangkauan arus Alpha SVM2, untuk konfigurasi mesin CNC kompak dengan motor sumbu tugas ringan.

Q2: Apakah A06B-6096-H201 memerlukan catu daya PSM terpisah?

Ya. Seri SVM A06B-6096 mengambil daya dari bus DC bersama yang disuplai oleh PSM Alpha (seri A06B-6087 atau A06B-6088). PSM harus diberi peringkat untuk memasok permintaan arus gabungan dari semua modul SVM dan SPM yang terhubung. H201 tidak melakukan penyearahan sendiri pada input AC-nya.

Q3: Bisakah varian SVM2 dengan arus lebih tinggi menggantikan H201?

Secara fisik mungkin cocok dengan slot kabinet yang sama, tetapi ini bukan penggantian yang mudah. Varian arus lebih tinggi memiliki konfigurasi parameter motor yang berbeda dan peringkat termal yang berbeda. Parameter sumbu CNC harus diatur untuk jenis motor yang benar-benar terhubung — memasang modul arus lebih tinggi pada motor arus rendah tanpa konfigurasi parameter yang benar akan menghasilkan alarm ketidakcocokan jenis motor atau penskalaan kecepatan yang salah.

Q4: Kedua sumbu L dan M mengalami alarm secara bersamaan. Apakah ini kesalahan modul H201?

Alarm simultan pada kedua sumbu modul SVM2 dapat menunjukkan kesalahan tingkat modul (kehilangan bus DC bersama atau kegagalan catu daya kontrol di dalam modul) atau kesalahan PSM hulu. Periksa status PSM dan verifikasi koneksi kabel FSSB terlebih dahulu — kesalahan PSM membuat semua modul SVM di bus offline secara bersamaan. Alarm sumbu tunggal lebih mungkin merupakan kesalahan motor atau encoder.

Q5: Dari mana A06B-6096-H201 bersumber?

Melalui pasar suku cadang modul FANUC Alpha FSSB — spesialis perbaikan CNC dan dealer penguat Alpha memiliki stok pertukaran dan surplus. Konfirmasikan H201 (SVM2-12/12) secara spesifik — bentuk fisik varian SVM2 dapat terlihat serupa di kabinet sementara spesifikasi listriknya berbeda. Minta uji fungsional pada kedua saluran L dan M sebelum menerima unit pertukaran apa pun.
