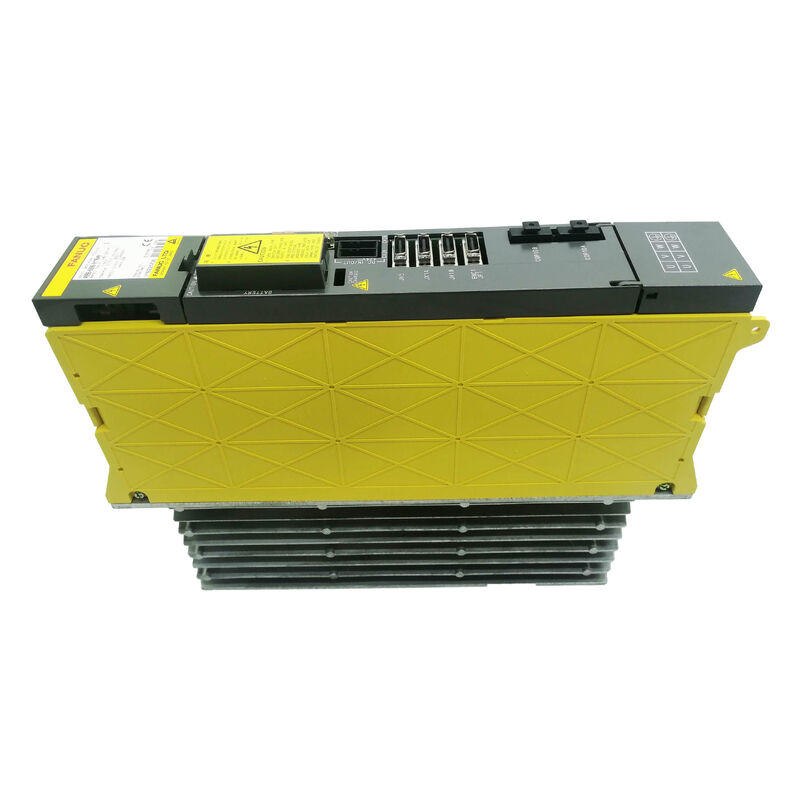

Unit Penguat Servo AC FANUC A06B-6096-H206 A06B6096H206 A06B-6096-H206

FANUC A06B-6096-H206 ∙ Alpha SVM2-40/40 Dual-Axis Servo Module ∙ 12.5A / 12.5A / FSSB / Seri 16i / 18i / 21i

Nomor Bagian:A06B-6096-H206

Produsen:FANUC Corporation (Jepang)

Jenis produk:Dual-Axis AC Servo Amplifier Module ¢ Seri Alpha

SVM2-40/40 ¢ Dua poros pada kelas arus yang sama

A06B-6096-H206 adalah SVM2-40/40 the modul servo Alpha dua sumbu simetris, dengan sumbu L dan M pada output nominal 12,5A yang identik.Penunjukan 40/40 berarti kedua saluran menggerakkan motor kelas arus yang sama pada kapasitas yang cocok.Ini adalah konfigurasi untuk mesin alat di mana dua poros membawa beban yang setara dua poros kembar berbagi slot amplifier tunggal di kabinet.

Seri A06B-6096 menggunakan komunikasi serat optik FSSB antara CNC dan modul drive.yang menggunakan kabel antarmuka PWM paralel6096 SVM juga memanfaatkan bus DC bersama yang disediakan oleh PSM pendamping (Power Supply Module), alih-alih mengoreksi sendiri input ACnya sendiri seperti seri 6090 SVUC sebelumnya.Kedua perubahan ini FSSB komunikasi dan bus DC bersama mendefinisikan 6096 sebagai generasi Alpha SVM yang dicocokkan dengan Seri 16i/18i/21i i seri sistem CNC.

H206 dalam kisaran dua sumbu A06B-6096

H206 pada 12,5A per saluran adalah varian kapasitas yang lebih tinggi dalam keluarga SVM2.Untuk poros penggerak motor yang membutuhkan arus lebih dari varian SVM2 yang lebih kecil menyediakan, H206 adalah spesifikasi yang benar. Untuk pasangan motor asimetris (di mana sumbu L dan M menggerakkan motor dengan ukuran yang berbeda),Varian SVM2 asimetris dengan nilai arus yang berbeda per saluran akan ditentukan. H206 adalah untuk pasangan yang cocok.

Konfirmasi nomor bagian dari modul yang dipasang dari labelnya sendiri ?? akhiran yang berdekatan dalam keluarga SVM2 berbeda dalam kelas saat ini.Bentuk fisik mungkin tampak sama tetapi spesifikasi listrik berbeda.

Spesifikasi Utama

FAQ

T1: Apa perbedaan antara A06B-6096-H206 dan H204 (SVM2-20/20)?

Keduanya adalah modul Alpha SVM dua sumbu dengan antarmuka FSSB. H206 menyediakan 12,5A per saluran; H204 menyediakan arus nominal yang lebih rendah per saluran.Varian yang benar ditentukan oleh arus nominal dari servo motor yang terhubungMengganti H204 dengan H206 pada motor yang membutuhkan nilai arus yang lebih tinggi akan menghasilkan kesalahan overcurrent.

T2: Apakah A06B-6096-H206 membutuhkan catu daya PSM eksternal?

Ya. 6096 SVM mengambil dari bus DC bersama yang disediakan oleh pendamping Alpha PSM (A06B-6087 atau seri A06B-6088).PSM memperbaiki AC tiga fase masuk dan menyediakan tegangan bus DC untuk semua modul SVM dan SPM yang terhubung- Konfirmasi PSM's rating daya mencakup beban gabungan dari semua modul yang terhubung.

T3: kedua sumbu L dan M alarm secara bersamaan.

Alarm simultan pada kedua poros modul SVM2 dapat menunjukkan kesalahan tingkat modul (kerugian bus DC bersama atau kegagalan daya kontrol) atau kondisi hulu (kesalahan PSM, gangguan komunikasi FSSB).Periksa status PSM pertama dan verifikasi koneksi kabel FSSB ke modul iniKegagalan PSM akan membuat semua modul SVM dan SPM offline sekaligus, menghasilkan alarm bersamaan di semua sumbu.

T4: Apakah mengganti A06B-6096-H206 membutuhkan perubahan parameter CNC?

Untuk penggantian SVM2-40/40 yang mirip, tidak ada perubahan parameter CNC yang biasanya diperlukan ,Memverifikasi penugasan sumbu FSSB dalam CNC sesuai dengan posisi fisik modul di kabin drive.

Q5: Di mana sumber A06B-6096-H206 berasal?

Melalui pasar suku cadang FANUC CNC dealer amplifier Alpha spesialis dan perusahaan perbaikan CNC menyimpan pertukaran dan surplus stok.Tes fungsional dengan beban motor yang sebenarnya pada kedua saluran adalah verifikasi penerimaan yang paling dapat diandalkan.
