Fanuc A06B-6114-H103 | Modul Amplifier Servo Sumbu Tunggal Alpha i SVM1-20i — 6,5A, 283–339V DC, FSSB, HRV3, CNC 16i / 18i / 21i / 0i-B

Ringkasan

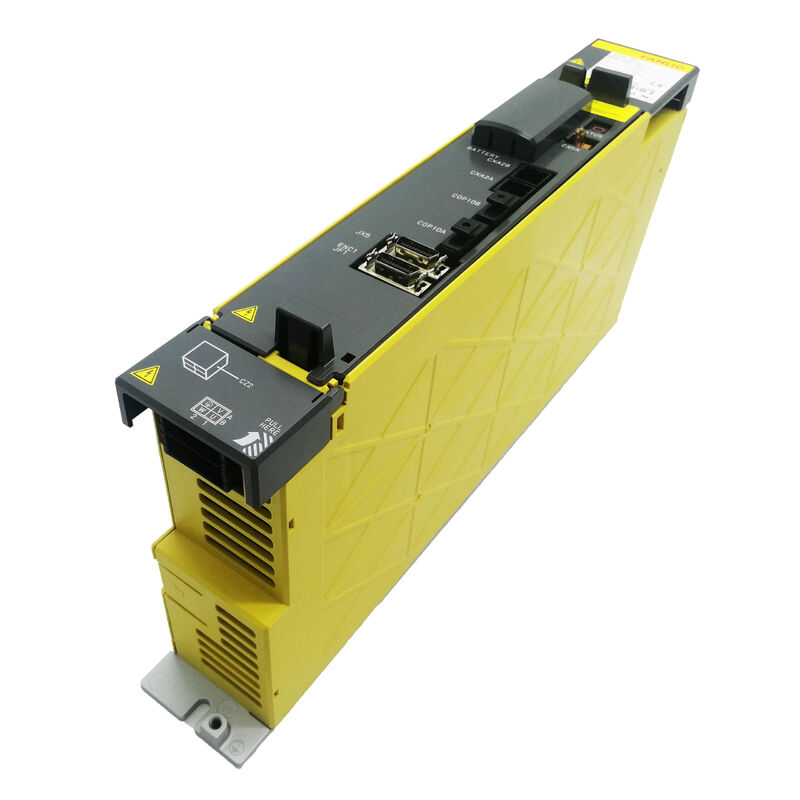

ItuFanuc A06B-6114-H103adalah SVM1-20i — anggota keluarga modul penguat servo alfa i (ai) sumbu tunggal dengan arus terkecil.

Sebagai penerus A06B-6096-H102 (SVM1-20) generasi pertama, ini mencerminkan perpindahan Fanuc ke arsitektur servo generasi i yang hadir dengan kontrol 16i/18i-B dan 21i-B di awal tahun 2000-an dan sejak itu menjadi tulang punggung sistem CNC Fanuc di seluruh dunia.

Pada peralatan mesin yang dibuat oleh pabrikan besar dunia — pusat permesinan, pusat pembubutan, mesin lima sumbu, dan jalur transfer — A06B-6114-H103 adalah modul yang dapat digunakan di mana pun sumbu tugas ringan hingga menengah perlu digerakkan dalam rel daya bersama sistem servo alfa i.

Modul ini adalah penguat servo selebar 60mm yang dimasukkan ke dalam rak sistem servo alfa i bersama modul spindel SVM dan aiSP lainnya, semuanya mengambil daya DC dari catu daya aiPS umum.

Profil sempit 60mm adalah penanda fisik dari posisi SVM1-20i di kelas bawah kisaran saat ini — modul yang lebih luas (80mm, 90mm) membawa sebutan SVM1-40i dan SVM1-80i yang lebih tinggi saat ini. Dalam konfigurasi pusat permesinan pada umumnya, sumbu X atau Y yang digerakkan oleh motor αiS 4/5000 atau lebih kecil akan dilayani oleh A06B-6114-H103, sedangkan sumbu Z atau sumbu palet — yang memerlukan torsi lebih besar — ​​memerlukan SVM1-40i atau lebih tinggi.

Komunikasi antara CNC dan A06B-6114-H103 berjalan secara eksklusif melalui FSSB — Fanuc Serial Servo Bus — tautan serial serat optik eksklusif yang mengirimkan perintah posisi dan menerima umpan balik antara kartu servo CNC dan setiap modul amplifier dalam sistem.

Setiap SVM1-20i menempati satu slot sumbu FSSB; kartu servo CNC mengidentifikasi amplifier dan motor yang terpasang selama inisialisasi sistem melalui urutan jabat tangan protokol FSSB.

Ini berarti parameter servo CNC harus benar-benar cocok dengan jenis motor yang terpasang pada A06B-6114-H103 — nomor motor yang salah pada parameter No. 2020 menghasilkan alarm ketidakcocokan sumbu saat penyalaan.

Algoritme kontrol servo HRV3 yang berjalan di dalam A06B-6114-H103 merupakan peningkatan yang signifikan dibandingkan algoritma HRV2 pada SVM1-20 generasi pertama. HRV3 menggunakan siklus penghitungan kecepatan yang lebih tinggi (siklus putaran kecepatan 62,5µs), menghasilkan pengaturan kecepatan yang lebih baik di bawah beban pemotongan dinamis dan kontrol posisi yang lebih presisi selama fase akselerasi dan deselerasi.

Untuk aplikasi CNC yang melibatkan kontur laju umpan tinggi, jalur permukaan lima sumbu yang kompleks, atau operasi sinkronisasi spindel yang agresif, komputasi loop HRV3 yang lebih ketat membuat perbedaan nyata dalam penyelesaian permukaan dan akurasi posisi.

Spesifikasi Utama

Arsitektur Sistem Alpha i — Kesesuaian SVM1-20i

Memahami peran A06B-6114-H103 memerlukan pemahaman bagaimana sistem servo alpha i dibangun. Sistem ini bersifat modular: satu atau lebih modul catu daya aiPS (seri A06B-6110) memperbaiki AC tiga fasa yang masuk dan menghasilkan tegangan bus DC bersama (283–339V DC) yang digunakan oleh semua modul servo dan spindel di rak.

Modul SVM — SVM1, SVM2, SVM3 — adalah tahapan inverter yang mengubah tegangan bus DC ini menjadi frekuensi variabel, tegangan AC variabel yang menggerakkan motor servo. Setiap SVM berisi modul transistor IPM, sirkuit penggerak gerbang, dan kartu kendali servo, semuanya terbungkus dalam rumah modular Fanuc 60mm hingga 90mm.

A06B-6114-H103 berada di ujung sempit kisaran ini. Modul transistor IPM 20A tunggalnya menghasilkan output terukur kontinu sebesar 6,5A — cukup untuk motor alfa i dalam kisaran torsi kontinu 200W hingga sekitar 500W, tergantung pada konversi arus ke torsi motor.

Motor di luar kisaran saat ini memerlukan SVM dengan rating lebih tinggi.

Peringkat masukan modul sebesar 2,5kW dari bus DC juga menentukan daya maksimum yang harus disuplai oleh catu daya aiPS untuk sumbu ini ditambah semua yang lain dalam sistem, itulah sebabnya pemilihan aiPS untuk mesin multi-sumbu memerlukan penjumlahan kebutuhan daya dari semua modul SVM dan aiSP yang terpasang.

FSSB: Mengapa Fiber Link Penting

Tautan FSSB serat optik antara kartu servo CNC dan A06B-6114-H103 bukan sekadar kemudahan — ini adalah bagian mendasar mengapa sistem alpha i mencapai kinerja loop servo seperti yang diharapkan.

Kekebalan kebisingan listrik sempurna pada tautan serat: transien peralihan motor, riak catu daya, dan EMI dari peralatan yang berdekatan tidak berpengaruh pada aliran data serial.

Tautan ini membawa perintah posisi, perintah saat ini, data umpan balik, dan alarm sistem antara CNC dan masing-masing amplifier dengan kecepatan pembaruan tinggi yang tidak mungkin dilakukan pada kabel sinyal tembaga konvensional tanpa pelindung besar dan disiplin tata letak.

Untuk pemasang mesin, FSSB juga menyederhanakan pengkabelan. Alih-alih koneksi kawat-berat yang diperlukan arsitektur servo analog sebelumnya antara CNC dan masing-masing penguat sumbu, FSSB menghubungkan amplifier dengan satu serat yang dijalankan dari keluaran kartu servo CNC ke pasangan konektor COP10A/COP10B modul pertama, lalu dari modul ke modul di sepanjang rantai.

CNC memberikan nomor sumbu ke modul berdasarkan posisinya dalam rantai dan responsnya terhadap permintaan inisialisasi — arsitektur bersih yang mendukung commissioning sistem cepat dan isolasi kesalahan yang mudah.

Kontrol HRV3 — Kecepatan Loop dan Performa Sumbu

Penunjukan HRV3 pada kartu kendali A06B-6114-H103 mengacu pada kendali Vektor Respons Tinggi, versi 3.

Peningkatan utama dalam HRV3 dibandingkan HRV2 adalah siklus pembaruan loop kecepatan: HRV3 menjalankan penghitungan kecepatannya pada siklus 62,5µs, dibandingkan dengan HRV2 yang 125µs.

Mengurangi separuh siklus penghitungan berarti loop kecepatan mendeteksi dan mengoreksi penyimpangan kecepatan dua kali lebih sering, menghasilkan servo yang merespons gangguan beban — seperti gaya pengikatan pemotong, gesekan pembalikan sumbu, dan kepatuhan struktur mesin — dengan stabilitas kecepatan yang jauh lebih baik.

Hasil praktisnya adalah penyelesaian permukaan yang lebih baik pada potongan berprofil dimana pengaturan kecepatan selama perubahan arah secara langsung mempengaruhi permukaan benda kerja.

HRV3 juga memungkinkan peningkatan servo yang lebih tinggi sebelum stabilitas menjadi perhatian, yang memungkinkan kesalahan mengikuti lebih ketat pada jalur kontur cepat dan sinkronisasi sumbu yang lebih baik dalam gerakan multi-sumbu yang diinterpolasi.

Bagi pembuat mesin yang menentukan sistem servo untuk mesin mereka yang lebih menuntut, kemampuan HRV3 dari A06B-6114-H103 merupakan parameter penting yang membedakannya dari modul FSSB generasi pertama.

Konteks Penggantian — Meningkatkan dari A06B-6096-H102

A06B-6114-H103 merupakan pengganti generasi i yang ditunjuk untuk A06B-6096-H102 (SVM1-20, HRV2, generasi FSSB pertama). Kedua modul ini melayani jangkauan motor fisik yang sama dan terhubung melalui topologi serat FSSB yang sama, namun keduanya tidak dapat saling dipertukarkan tanpa pertimbangan konfigurasi CNC.

H103 memerlukan catu daya dari unit aiPS seri A06B-6110; H102 diambil dari catu daya seri A06B-6087/6088/6089 yang lebih lama.

Mesin yang awalnya dibuat dengan H102 pada sistem tenaga lama tidak dapat menggantikan SVM saja tanpa memperhatikan kompatibilitas catu daya — peninjauan sistem penggerak penuh diperlukan sebelum menentukan peningkatan.

Untuk mesin yang sudah berjalan pada catu daya aiPS seri A06B-6110 dengan modul SVM H102 terpasang, H103 adalah pengganti fungsional langsung.

Parameter servo harus diverifikasi setelah penggantian untuk memastikan nomor jenis motor dan pengaturan penguatan sesuai dengan motor yang dipasang.

Dewan Internal dan Komponen yang Dapat Diservis

A06B-6114-H103 berisi dua papan utama: papan kabel A16B-2203-0691 menangani antarmuka bagian daya dan koneksi I/O, sedangkan kartu kendali FSSB A16B-2101-004x mengelola komputasi algoritma servo dan komunikasi serat. Tidak ada papan yang dijual sebagai suku cadang terpisah — Fanuc dan penyedia layanan resmi memperlakukan modul tersebut sebagai unit layanan.

Namun, beberapa komponen dalam modul tersedia secara terpisah dan dapat diganti oleh teknisi servis yang berkualifikasi: modul transistor IPM 20A, kipas pendingin internal, baterai (untuk cadangan encoder), dan sekering bus DC.

Perbaikan tingkat komponen ini memperpanjang masa pakai A06B-6114-H103 secara signifikan untuk unit yang mengalami kegagalan komponen terisolasi dibandingkan kerusakan papan yang meluas.

Pertanyaan Umum

Q1: Apa perbedaan antara A06B-6114-H103 dan A06B-6114-H104 (SVM1-40i)?

H103 (SVM1-20i) membawa satu IPM 20A dan diberi nilai output kontinu 6,5A. H104 (SVM1-40i) membawa IPM tunggal 40A dan diberi nilai output berkelanjutan 12,5A.

H104 secara fisik lebih lebar (80mm vs 60mm untuk H103) dan menggerakkan motor alpha i yang lebih besar — ​​​​αiS 8/3000, αiF 4/5000, dan sejenisnya — yang menarik daya lebih banyak daripada 6,5A kontinu H103.

Kedua modul terhubung melalui FSSB dan menggunakan HRV3. Model motor di luar jangkauan H103 saat ini hanya memerlukan H104 atau modul dengan rating lebih tinggi; tidak ada konfigurasi yang dapat memperpanjang peringkat keluaran 6,5A H103.

Q2: Apa yang terjadi jika nomor tipe motor yang salah dimuat di parameter CNC No. 2020 untuk sumbu A06B-6114-H103?

Nomor jenis motor yang tidak cocok menyebabkan alarm SV5136 (motor servo tidak tepat) saat dinyalakan, dan sumbu tidak dapat diaktifkan.

Dalam beberapa konfigurasi, SV0401 (sumbu belum siap) atau SV5061 (servo error overflow) juga mungkin muncul.

Nomor jenis motor harus sesuai dengan motor fisik yang terhubung dan peringkat arus amplifier — jika nomor jenis menentukan motor yang memerlukan arus lebih besar daripada keluaran terukur 6,5A H103, CNC akan mendeteksi ketidakcocokan.

Perbaiki parameter ke nomor jenis motor yang sesuai dengan motor yang dipasang dari motor servo Fanuc dan daftar parameter amplifier, lalu putar daya untuk menghapus alarm.

Q3: Dapatkah A06B-6114-H103 menggerakkan motor seri beta i (βiS), dan jika ya, model yang mana?

Ya. H103 kompatibel dengan serangkaian motor seri beta i yang termasuk dalam rating arus 6,5A: βiS 0,4/5000, βiS 0,5/6000, βiS 1/6000, βiS 2/4000, βiS 4/4000, βiS 8/3000, dan βiS 12/2000.

Motor beta i yang digunakan dalam konfigurasi FSSB memerlukan seri penguat alfa i (bukan unit penguat SVU beta i yang terpisah) dan terhubung melalui umpan balik encoder dan antarmuka daya motor yang sama dengan motor alfa i.

Nomor tipe motor No. 2020 parameter CNC untuk motor beta i berbeda dengan entri alfa i — konfirmasikan nomor tipe motor beta i yang benar dari daftar parameter motor servo Fanuc yang berlaku.

Q4: A06B-6114-H103 menampilkan kode alarm "6" atau "b" pada tampilan LEDnya — apa yang ditunjukkan oleh hal ini?

Alarm 6 pada tampilan LED SVM1-20i menunjukkan inverter terlalu panas. Alarm "b" menunjukkan kondisi arus berlebih sumbu L dan M (catatan: SVM1-20i hanya memiliki satu sumbu, jadi "b" yang muncul pada modul sumbu tunggal biasanya menunjukkan rangkaian deteksi arus berlebih IPM telah diaktifkan pada keluaran sumbu L tunggal).

Untuk alarm 6 (panas berlebih): periksa pengoperasian kipas pendingin internal modul, verifikasi suhu lingkungan kabinet, dan pastikan aliran udara yang memadai melalui rak penggerak.

Untuk alarm "b": periksa korsleting belitan motor, korsleting pada kabel daya motor, atau transistor IPM yang rusak di dalam modul.

Alarm "b" yang terus-menerus dengan motor terputus menunjukkan kegagalan IPM yang memerlukan servis modul.

Q5: Apakah mungkin menggunakan A06B-6114-H103 dalam sistem yang masih memiliki modul catu daya A06B-6087 atau A06B-6089 generasi pertama?

Tidak, ini adalah batasan kompatibilitas yang penting. A06B-6114-H103 (SVM1-20i, i-generasi) dirancang khusus untuk modul catu daya aiPS seri A06B-6110.

Modul ini tidak dapat diberi daya dari catu daya seri A06B-6087, A06B-6088, atau A06B-6089 lama yang digunakan dengan modul SVM A06B-6079 dan A06B-6096 generasi pertama.

Tegangan bus DC, tegangan catu daya kontrol, dan protokol komunikasi bus antara catu daya dan modul SVM berbeda antara dua generasi. Mencampurnya dalam satu sistem drive tidak didukung dan akan menyebabkan sistem gagal menginisialisasi atau merusak komponen.

Peningkatan sistem penggerak penuh — menggantikan catu daya dan semua modul SVM secara bersamaan — diperlukan saat melakukan transisi dari perangkat keras servo generasi pertama ke perangkat keras servo generasi ke-i.
