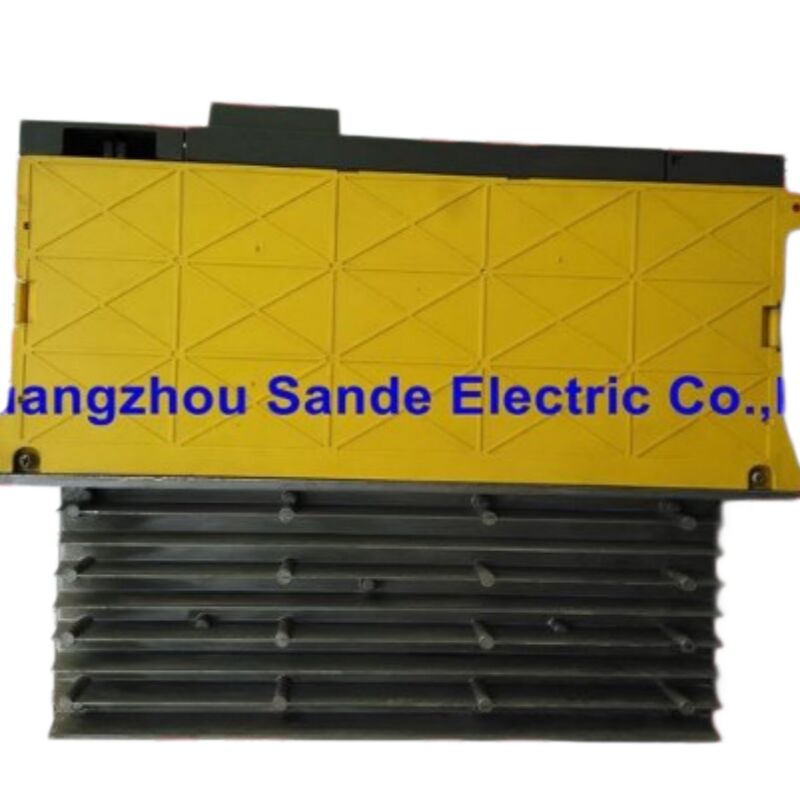

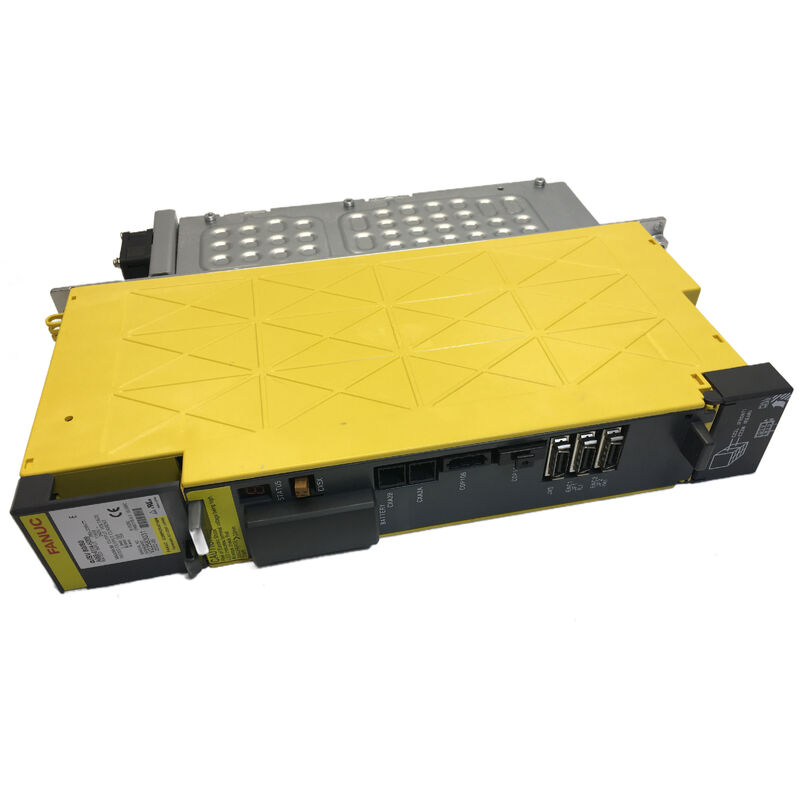

FANUC A06B-6114-H109 — Alpha i SVM1-360i, Modul Sumbu Tunggal Terbesar dalam Seri 6114

Beberapa penggantian drive servo memang mudah. Lalu ada SVM1-360i.

A06B-6114-H109 menempati puncak seri alpha i 6114 FANUC: output terukur 115A, tiga modul transistor IGBT internal 400A, jejak kabinet 150mm, dan sebutan SVM1-360i — yang berarti tingkatan arus kelas 360 dalam keluarga modul sumbu tunggal alpha i. Modul ini dibuat untuk sumbu utama dengan permintaan tertinggi pada pusat permesinan besar: jenis sumbu yang menggerakkan meja putar berukuran besar, palet berat, atau kepala milling format besar di mana kebutuhan arus motor jauh melampaui apa yang dapat diberikan oleh drive kelas menengah.

Mendapatkan unit ini bersumber dengan benar dan dikirim dengan cepat adalah kunci agar mesin bernilai tinggi tetap memproduksi suku cadang alih-alih menunggu. Sande Electric menyediakan stok A06B-6114-H109 dalam kondisi baru dan bekas yang telah diperiksa, dikirim ke seluruh dunia dalam waktu 0–3 hari kerja.

Alpha i SVM: Arsitektur Berbeda dari Beta SVU

Siapa pun yang mencari drive servo FANUC di berbagai generasi produk akan memperhatikan pemisahan struktural mendasar. Keluarga beta SVU — seri 6093 yang dibahas di tempat lain dalam katalog kami — adalah unit mandiri. Masing-masing memiliki catu daya bawaan sendiri, mengonversi AC yang masuk secara langsung, dan dipasang secara independen di mana pun daya AC tersedia. Beta SVU dapat berada di sisi mesin yang berlawanan dari tumpukan drive lainnya karena membawa dayanya sendiri.

A06B-6114-H109 memiliki arsitektur yang sama sekali berbeda. Sebagai SVM — Servo Module — modul ini tidak berisi catu daya. Modul ini menerima daya bus DC dari modul aiPS (Alpha i Power Supply) bersama, yang mengonversi AC tiga fasa yang masuk ke tegangan tautan DC yang ditarik oleh semua modul SVM di bus tersebut. Satu aiPS (atau dalam instalasi dengan permintaan tinggi, dua modul aiPS secara paralel) memberi daya pada bus DC; SVM individu dan modul spindel mengambil daya dari bus tersebut untuk daya outputnya.

Arsitektur ini memiliki dua konsekuensi langsung. Pertama, A06B-6114-H109 harus dipasang di kabinet drive yang menyertakan aiPS yang kompatibel — biasanya modul catu daya seri A06B-6110 atau A06B-6111 dengan peringkat daya kontinu yang cukup untuk total beban pada bus. Kedua, kegagalan aiPS membuat semua SVM di bus tersebut offline secara bersamaan, sementara dalam sistem beta SVU, kegagalan catu daya unit mandiri hanya memengaruhi sumbu tersebut. Kedua arsitektur memiliki kasus penggunaan yang sah; arsitektur bus SVM dipilih di mana beberapa sumbu berdaya tinggi dikelompokkan bersama dan di mana efisiensi catu daya dan penanganan regenerasi terpusat lebih penting daripada fleksibilitas lokasi unit mandiri.

Posisi SVM1-360i dalam Rentang Modul Alpha i 6114

Seri 6114 mencakup berbagai kelas arus, semuanya berbagi antarmuka serat optik FSSB yang sama dan arsitektur dasar yang sama. Modul sumbu tunggal meningkat melalui tingkatan arus yang semakin besar:

• SVM1-20i (H101) — terukur 6A, lebar 60mm, motor alpha i teringan
• SVM1-40i (H102/H103) — terukur 11A, lebar 60mm
• SVM1-80i (H105) — terukur 19A, lebar 60mm, satu modul IGBT 100A
• SVM1-160i (H106) — IGBT lebih besar, kelas menengah-tinggi
• SVM1-360i (H109) — terukur 115A, lebar 150mm, tiga modul IGBT 400A — modul sumbu tunggal tertinggi dalam keluarga

Lompatan dari H106 ke H109 sangat signifikan. SVM1-360i memiliki lebar 150mm — dua setengah kali lebar modul 60mm terkecil — dan menampung tiga modul transistor IGBT yang terukur 400A masing-masing, diatur dalam konfigurasi paralel untuk memberikan kemampuan output kontinu gabungan 115A. Modul ini adalah batas fisik dan listrik dari jangkauan SVM alpha i sumbu tunggal. Modul ini cocok dengan motor servo alpha i terbesar FANUC: motor kelas α50i/3000 dan αC50 yang muncul pada sumbu utama yang paling menuntut dari peralatan permesinan format besar.

Spesifikasi Teknis

Arsitektur Tiga-IGBT dan Implikasinya untuk Pemeliharaan

Sebagian besar modul SVM alpha i dalam kelas arus yang lebih kecil menggunakan satu modul transistor IGBT. SVM1-80i (H105) menggunakan satu transistor 100A; modul kelas menengah meningkat melalui perangkat tunggal yang semakin besar. SVM1-360i berbeda: tiga modul IGBT 400A terpisah dipasang secara internal dan beroperasi secara paralel untuk memberikan kapasitas arus output gabungan.

Konfigurasi tiga transistor ini memiliki beberapa implikasi. Kesalahan arus berlebih pada sumbu-L (kode alarm 8 pada LED depan) atau alarm IPM pada sumbu yang sama (kode alarm ditampilkan sebagai angka dengan titik, mis., 8.) dapat berasal dari salah satu dari tiga transistor. Satu transistor yang gagal dari tiga tidak serta-merta menyebabkan kegagalan output total segera — ini dapat bermanifestasi sebagai trip arus berlebih sesekali dalam kondisi beban tinggi sebelum unit gagal sepenuhnya. Mengenali pola ini lebih awal menghindari penghentian mendadak yang keras.

Kipas pendingin internal dan kipas eksternal pada heatsink keduanya memiliki fungsi penting. Dengan daya input terukur 26kW, operasi berkelanjutan pada beban arus tinggi menghasilkan panas yang signifikan. Kipas heatsink eksternal adalah komponen manajemen termal utama untuk modul IGBT — kegagalannya biasanya memicu kode alarm F (kipas pendingin eksternal berhenti) pada LED depan sebelum terjadi kerusakan termal. Memeriksa kedua kipas selama pemeliharaan terjadwal, dan memiliki unit kipas yang tersedia sebagai suku cadang habis pakai, adalah praktik yang baik pada mesin apa pun yang menjalankan SVM1-360i pada sumbu siklus tugas tinggi utama.

Varian Perangkat Lunak: #J006 dan #N

A06B-6114-H109 tersedia dalam konfigurasi dasar dan setidaknya dua varian perangkat lunak yang terdokumentasi: #J006 dan #N. Akhiran ini menunjukkan opsi perangkat lunak pabrik yang terpasang di kartu kontrol, biasanya menentukan fitur seperti pemrosesan umpan balik resolusi tinggi, versi algoritma HRV tertentu, atau set parameter khusus aplikasi untuk pasangan motor dan mesin perkakas tertentu.

Untuk penggantian yang sama persis pada mesin yang ada, varian harus sesuai dengan label unit asli jika memungkinkan. Dalam kebanyakan kasus, mengganti H109 dasar dengan varian #J006 atau #N (atau sebaliknya) tidak menyebabkan kesalahan perangkat keras segera, tetapi mungkin memerlukan penyesuaian parameter jika CNC telah dikonfigurasi secara khusus untuk set fitur varian tersebut.

Jika label unit asli masih terbaca, catat nomor suku cadang lengkap termasuk akhiran apa pun sebelum memesan. Jika akhiran tidak diketahui atau label unit asli rusak, hubungi kami dengan model CNC dan jenis motor — kami dapat memberikan saran tentang varian yang paling sesuai untuk aplikasi Anda.

Opsi Kondisi dan Stok

Unit A06B-6114-H109 stok baru-lama adalah produk FANUC asli dalam kemasan asli, belum pernah dipasang. Unit ini memiliki garansi gudang 12 bulan dan mewakili opsi risiko terendah untuk mesin dalam lingkungan produksi tinggi yang berkelanjutan. Untuk drive 115A pada sumbu permesinan utama di mana waktu henti yang tidak direncanakan mahal, stok baru sepadan dengan premi.

Unit bekas yang diperiksa bersumber dari mesin yang dinonaktifkan, diuji untuk memverifikasi fungsionalitas kedua sumbu dan komunikasi FSSB, dan ditawarkan dengan garansi 3 bulan. Hubungi kami untuk mengonfirmasi ketersediaan dalam kedua kondisi sebelum memesan — stok modul alpha i arus tinggi bergerak cepat.

Pemesanan, Pembayaran & Pengiriman

Pengiriman seluruh dunia melalui DHL dan FedEx dalam 0–3 hari kerja dari pembayaran terkonfirmasi. Pengiriman gabungan tersedia untuk pesanan multi-item.

Pilihan pembayaran:

• Transfer Bank (T/T) — semua nilai pesanan
• PayPal — pesanan hingga $500
• Western Union — semua nilai pesanan

Bea masuk dan pajak lokal adalah tanggung jawab pembeli di tujuan.

Garansi & Pengembalian

Pengembalian diterima untuk unit yang tiba rusak, tidak lengkap, tidak sesuai deskripsi, atau terkonfirmasi tidak berfungsi dalam 4 hari setelah diterima. Unit harus dikembalikan dalam kondisi asli dengan label garansi utuh; biaya pengiriman kembali adalah tanggung jawab pembeli. Garansi tidak mencakup kerusakan akibat pemasangan yang salah, catu daya yang tidak cocok, atau kerusakan fisik setelah pengiriman.

Pertanyaan yang Sering Diajukan

T1: A06B-6114-H109 diberi label SVM — apakah itu berarti memerlukan modul catu daya terpisah? Apa yang kompatibel?

J: Ya. Tidak seperti unit FANUC beta SVU yang memiliki catu daya bawaan, SVM1-360i adalah modul yang terhubung ke bus yang mengambil daya DC utamanya dari aiPS (Alpha i Power Supply) bersama. Modul aiPS menyearahkan AC tiga fasa yang masuk dan memelihara bus DC yang ditarik oleh semua modul SVM dan amplifier spindel di bus tersebut. Untuk satu SVM1-360i, aiPS yang kompatibel harus ada di kabinet drive yang sama dan harus memiliki peringkat daya kontinu yang cukup untuk menutupi input terukur 26kW modul ini ditambah modul lain yang berbagi bus yang sama. Seri A06B-6110 dan A06B-6111 adalah keluarga aiPS yang umum digunakan dengan modul SVM 6114. Jika aiPS sudah terpasang dan berfungsi di kabinet Anda, mengganti hanya SVM1-360i adalah penggantian langsung pada konektor bus DC.

T2: Apa yang membedakan H109 dari modul sumbu tunggal lainnya dalam rentang 6114 — khususnya H106 — dan bagaimana cara mengonfirmasi mana yang digunakan mesin saya?

J: H109 adalah SVM1-360i, terukur 115A output dengan tiga modul IGBT internal, dan lebarnya 150mm. H106 adalah modul sumbu tunggal berarus lebih rendah dari keluarga 6114 yang sama tetapi dengan konfigurasi IGBT yang lebih kecil dan jejak kabinet yang lebih sempit. Metode konfirmasi termudah adalah label pada unit yang terpasang — nomor suku cadang FANUC dan penunjukan SVM (SVM1-360i untuk H109) dicetak langsung pada label modul. Jika unit telah dilepas dan labelnya rusak, periksa dokumentasi kabinet listrik mesin atau layar parameter CNC: pengontrol CNC FANUC dengan FSSB dapat menampilkan pengidentifikasi model amplifier yang terhubung pada layar pemeliharaan servo. Secara fisik, lebar 150mm dan pengaturan pendinginan dua kipas (kipas internal ditambah kipas heatsink eksternal) adalah ciri khas H109 dan membedakannya dari modul yang lebih sempit dalam seri yang sama.

T3: Setelah memasang pengganti H109, CNC menampilkan alarm servo 8 (arus berlebih sumbu-L) segera setelah pengaktifan sumbu. Apa yang harus diperiksa terlebih dahulu?

J: Alarm 8 pada LED modul alpha i menunjukkan kondisi arus berlebih sumbu-L yang terdeteksi oleh perangkat keras drive. Pemeriksaan pertama adalah pengkabelan motor: periksa kabel daya U, V, W dari modul ke motor untuk korsleting antara fasa atau dari fasa ke ground — penyebab umum arus berlebih segera saat startup, terutama jika ada pekerjaan yang dilakukan di dekat kabel motor selama penggantian modul. Kedua, periksa isolasi lilitan motor dengan megohmmeter 500V antara setiap terminal motor dan ground; pembacaan di bawah 1MΩ menunjukkan degradasi isolasi motor yang akan memicu arus berlebih di drive terlepas dari kondisi drive. Ketiga, konfirmasikan bahwa parameter servo CNC untuk sumbu — terutama kode motor (parameter 2020) — secara akurat mengidentifikasi jenis motor yang terhubung ke H109; kode motor yang salah dapat menyebabkan drive mengatur batas arus yang tidak sesuai untuk motor sebenarnya, memicu deteksi arus berlebih dini di bawah beban akselerasi normal.

T4: Bisakah A06B-6114-H109 menggerakkan motor alpha i dari seri αC, bukan hanya rentang motor αi standar?

J: Ya. Seri motor αC (alpha core) dan seri αi standar keduanya menggunakan umpan balik servo dan antarmuka daya FANUC yang sama, dan SVM1-360i berukuran sesuai untuk motor αC besar kelas 50. Persyaratan utamanya adalah bahwa permintaan arus maksimum motor pada beban operasi dan rentang kecepatan berada dalam kemampuan output kontinu 115A dari H109. Parameter kode motor di CNC harus diatur ke model motor αC spesifik yang digunakan — CNC menggunakan ini untuk menghitung batas arus, profil akselerasi, dan ambang batas kesalahan. FANUC mendokumentasikan penetapan kode motor untuk motor αC dalam bagian manual parameter yang sama dengan motor αi; tidak diperlukan set parameter terpisah. Jika mesin awalnya dikomisioning dengan motor αC tertentu, set parameter pada unit H109 asli (atau dalam parameter tersimpan CNC) akan sudah memiliki kode motor yang benar.

T5: Apa yang ditunjukkan oleh akhiran varian perangkat lunak #J006 dan #N pada A06B-6114-H109, dan apakah varian perlu cocok persis untuk penggantian?

J: Varian perangkat lunak dalam modul amplifier servo FANUC biasanya mengkodekan opsi yang terpasang di pabrik dalam firmware kartu kontrol: contoh umum termasuk versi algoritma HRV (High Response Vector) tertentu, pengaturan antarmuka encoder resolusi tinggi, dan tambahan dukungan motor khusus aplikasi. Akhiran #J006 biasanya menunjukkan kombinasi fitur perangkat lunak servo tertentu yang diaktifkan untuk aplikasi OEM mesin perkakas tertentu. Akhiran #N adalah notasi varian perangkat lunak standar yang digunakan di berbagai lini produk FANUC. Untuk penggantian, kecocokan varian yang tepat adalah pendekatan teraman — ini memastikan perilaku firmware unit baru identik dengan aslinya tanpa memerlukan penyesuaian parameter CNC. Dalam praktiknya, mengganti satu varian dengan yang lain dalam nomor suku cadang dasar H109 yang sama biasanya berfungsi dengan benar, karena perangkat kerasnya identik dan perbedaan varian terutama pada default parameter atau fitur yang tersedia daripada logika operasional mendasar. Namun, jika setelah substitusi varian yang tidak cocok CNC menampilkan peringatan inisialisasi servo atau sumbu berperilaku tidak terduga saat pertama kali diaktifkan, bandingkan versi perangkat lunak amplifier yang ditampilkan di layar pemeliharaan servo CNC dengan catatan komisioning mesin dan sesuaikan parameter yang terpengaruh sesuai kebutuhan. Hubungi kami jika Anda perlu mengonfirmasi ketersediaan varian sebelum memesan.
