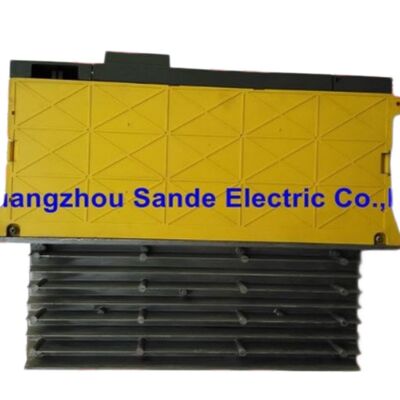

A06B-6117-H206 FANUC Unit Penguat Servo AC A06B6117H206 AO6B-6II7-H2O6

FANUC A06B-6117-H206 Alpha i Servo Amplifier Module AiSV 20/40

Deskripsi Produk

PeraturanA06B-6117-H206adalahModul penguat servo 2 sumbu Alpha iterdaftar oleh FANUC sebagaiαi SV 20/40Dalam tabel konfigurasi FANUC, spesifikasi urutan ini muncul di200VAC-inputkeluarga servo-amplifier dan termasuk dalam kelompok yang digunakan denganCNC seri i melalui antarmuka FSSB.

Itu membuatnya amplifier dua sumbu yang terdefinisi untuk mesin yang membutuhkan satu sumbu kapasitas lebih ringan dan satu sumbu kapasitas lebih besar di bodi modul yang sama.

FANUC's tabel spesifikasi menunjukkan bahwasumbu L ditandai pada 6,5 lengan dengan 20 Apeak batas arus nominal, sementaraM-sumbu dinilai pada 13 lengan dengan 40 Apeak batas arus nominal.

Struktur asimetris adalah persis mengapa H206 tidak dapat ditukarkan dengan versi 20/20 atau 40/40 hanya karena mereka termasuk dalam keluarga yang sama.Pasangan 20/40 adalah identitas inti dari produk.

FANUC's lineup dan tempat pengelompokan mekanisSVM2-20/40iDalam60 mm lebar, sirip luarkategori frame, dan bagian dimensi eksternal memetakan model ini keGambar garis besar 2 / Panel Cut-out 2 / Area perawatan 1Itu penting di panel nyata.

Amplifier pengganti hanya berguna jika sesuai dengan ruang kabinet yang ada, jalur pendingin, dan rencana pemasangan tanpa memaksa modifikasi yang tidak perlu.

Secara komersial, H206 adalah jenis pembeli bagian yang biasanya sumber untuk penggantian yang tepat daripada penggantian spekulatif.

Dalam situasi layanan, menjaga pengaturan amplifier sumbu campuran asli sering menghindari kebingungan parameter, menyederhanakan pengoperasian kembali,dan menjaga tata letak listrik sejajar dengan desain asli pembuat mesin.

Itulah mengapa sebutan FANUC yang benar sangat penting:A06B-6117-H206 = αi SV 20/40 = servo amplifier arus campuran dua sumbu.

Data Teknis

FAQ

P1: Apa sebutan resmi FANUC untuk A06B-6117-H206?
FANUC daftar model ini sebagaiαi SV 20/40dalam manual pemeliharaan αi, dan manual deskripsi mengidentifikasi kelas arus yang sama denganSVM2-20/40i.

Secara sederhana, ini adalah ampli servo dua sumbu di mana kedua saluran tidak berbagi kelas output yang sama.

Struktur campuran adalah fitur yang menentukan modul.

T2: Apa nilai output nominal amplifier ini?
Tabel spesifikasi FANUC SVM menunjukkansumbu L pada 6,5 lengan dengan 20 Apeak batas arus nominaldanM-axis pada 13 lengan dengan 40 Apeak batas arus nominalIni adalah perbedaan teknis utama dari H206.

Ini bukan penguat 20/20 seimbang dan bukan penguat 40/40 seimbang; secara sengaja dibagi menjadi dua kelas servo arus yang berbeda.

T3: Mengapa H206 tidak dapat ditukarkan dengan penguat αi dua sumbu lainnya?
Karena dalam keluarga FANUC αi, modul dua sumbu diatur oleh kombinasi arus tertentu.

Unit 20/40 dipilih secara berbeda dari unit 20/20 atau 40/40, dan perbedaan itu mempengaruhi motor/amplifier match dan perilaku listrik sisi poros.

Menggunakan modul yang mirip secara fisik dari kelas arus yang salah dapat mengubah penggantian sederhana menjadi masalah persiyapan.

T4: Format lemari apa yang digunakan model ini?
FANUC mengelompokkan kelas ini di bawahKeluarga amplifier dengan lebar 60 mm dengan sirip eksternal, dan peta bagian dimensi eksternalSVM2-20/40iuntukGambar garis besar 2, panel Cut-out 2, area pemeliharaan 1.

Bagi insinyur pemeliharaan, itu berguna karena memberikan titik awal yang tertanam untuk memeriksa kesesuaian lemari, kompatibilitas potongan, dan clearance layanan yang diperlukan sebelum pemasangan.

Q5: Apa yang harus diverifikasi sebelum membeli bagian ini?
Spesifikasi pesanan yang dipasang harus diperiksa terlebih dahulu, diikuti oleh susunan sumbu, jenis antarmuka, dan format kabinet.

Karena manual FANUC mengikat keluarga amplifier ini denganMesin CNC seri i dengan FSSB, penting untuk mengkonfirmasi bahwa mesin masih menggunakan arsitektur kontrol yang sama.

Pencocokan model yang tepat sangat penting pada modul sumbu campuran seperti ini karena nilai unit terletak pada kombinasi 20/40 spesifiknya, bukan hanya penampilannya.
