| Tempat asal | Jepang |
| Nama merek | FANUC |
| Sertifikasi | CE ROHS |
| Nomor model | A06B-6114-H207 |

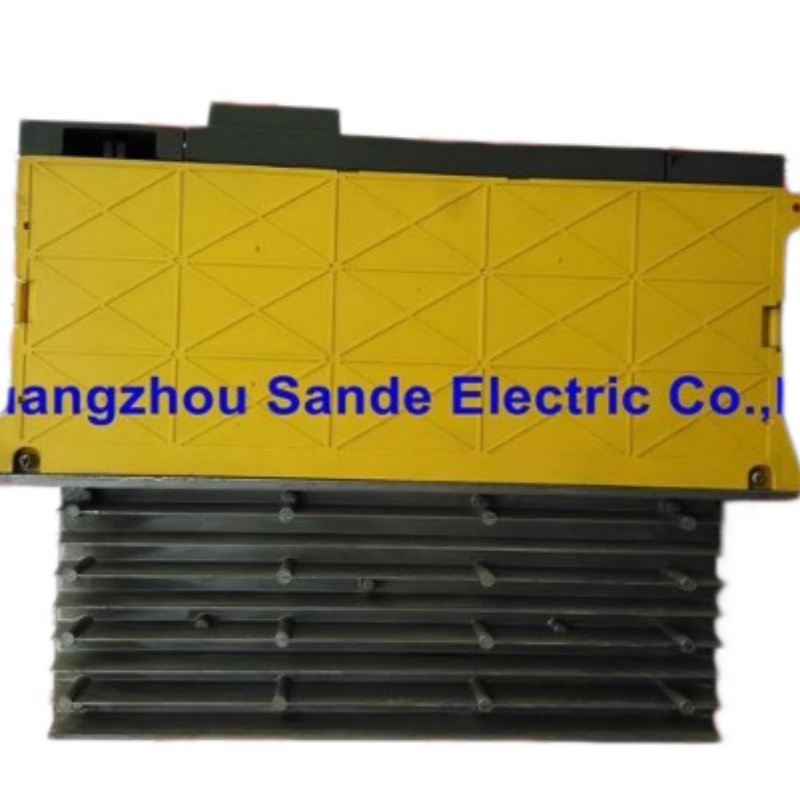

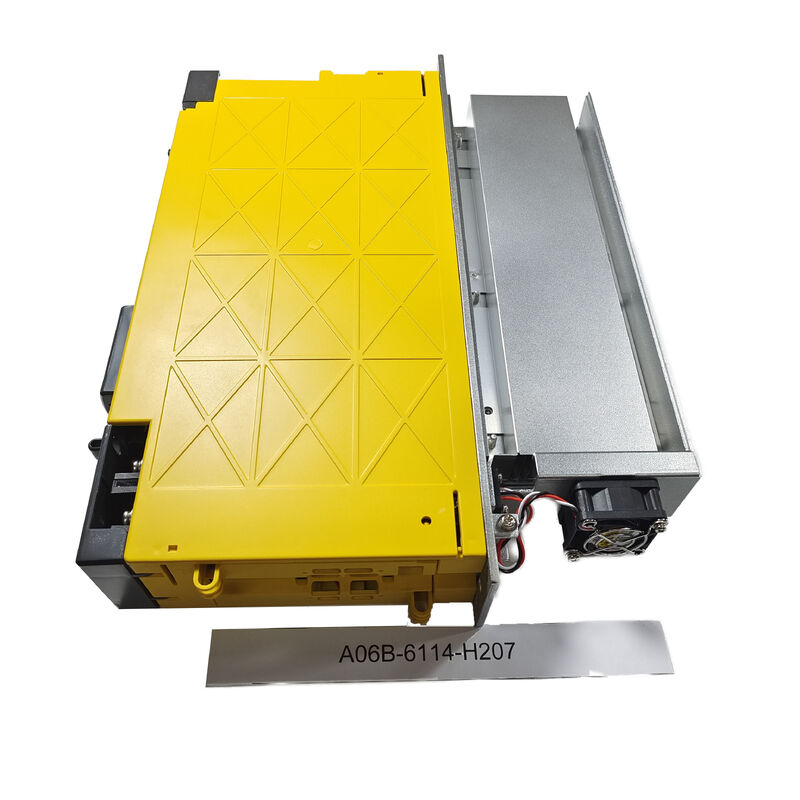

The A06B-6114-H207 adalah modul penguat servo FANUC Alpha i 2-sumbu yang diidentifikasi dalam jajaran penguat αi sebagai αi SV 40/40, sesuai dengan kelas SVM2-40/40i.
Modul ini termasuk dalam seri input 200-V dan digunakan dengan CNC Seri-i (Model B) melalui antarmuka FSSB, yang menempatkannya tepat di arsitektur servo modular αi utama untuk kontrol perkakas mesin.
Model ini biasanya dipilih ketika mesin memerlukan penguat dua sumbu yang sebenarnya dalam kelas arus 40/40 yang seimbang daripada kombinasi sumbu campuran. Dalam pekerjaan servis praktis, hal itu penting karena H207 bukan hanya modul drive yang terlihat serupa; ini adalah penguat sumbu ganda yang ditentukan dengan kapasitas arus yang sama pada saluran L dan M.
Hal ini membuatnya sangat berguna di mana desain mesin asli bergantung pada pemeliharaan struktur servo dua sumbu yang cocok tanpa mengubah tata letak kabinet atau keseimbangan kelistrikan sisi sumbu.
Deskripsi αi FANUC juga menempatkan penguat ini dalam grup modul lebar 60 mm, sirip eksternal, dengan Gambar Garis Besar 2, Potongan Panel 2, dan Area Perawatan 1.
Bagi pembeli dan tim pemeliharaan, hal itu berharga karena pencocokan kelistrikan yang benar hanyalah sebagian dari pekerjaan; pengganti juga harus pas dengan rapi ke dalam selungkup dan pengaturan pendinginan asli.
| Parameter | Nilai |
|---|---|
| Nomor Suku Cadang | A06B-6114-H207 |
| Produsen | FANUC |
| Jenis Produk | Modul Penguat Servo |
| Seri | Alpha i |
| Kelas Model | αi SV 40/40 |
| Penunjukan SVM | SVM2-40/40i |
| Konfigurasi Sumbu | 2-Sumbu |
| Seri Input | Seri Input 200-V |
| CNC yang Berlaku | CNC Seri-i (Model B) dengan antarmuka FSSB |
| Metode Kontrol Sirkuit Utama | Kontrol PWM gelombang sinus dengan jembatan transistor (IGBT) |
| Arus Output Terukur Sumbu L | 13 Arms |
| Batas Arus Nominal Sumbu L | 40 Apeak |
| Arus Output Terukur Sumbu M | 13 Arms |
| Batas Arus Nominal Sumbu M | 40 Apeak |
| Kelas Bingkai | Lebar 60 mm |
| Sirip Eksternal | Dengan sirip eksternal |
| Gambar Garis Besar | 2 |
| Potongan Panel | 2 |
| Area Perawatan | 1 |
| Catu Daya Sirkuit Utama | Tiga fase 200 hingga 240 VAC |
| Catu Daya Sirkuit Kontrol | Satu fase 200 hingga 240 VAC |
| Deviasi Tegangan yang Diizinkan | -15% hingga +10% |
Q1: Apa sebenarnya A06B-6114-H207 dalam jajaran FANUC?
Ini adalah modul penguat servo Alpha i 2-sumbu yang FANUC identifikasi sebagai αi SV 40/40 dalam manual awal dan SVM2-40/40i dalam manual deskripsi.
Itu berarti unit ini dirancang untuk menggerakkan dua sumbu servo dari satu badan penguat, bukan satu sumbu dan bukan tiga. Untuk pekerjaan penggantian, perbedaan itu penting karena jumlah sumbu adalah salah satu pemeriksaan kompatibilitas inti.
Q2: Berapa kelas arus penguat ini?
Tabel spesifikasi SVM FANUC menunjukkan sumbu L pada 13 Arms dengan batas arus nominal 40 Apeak dan sumbu M pada 13 Arms dengan batas arus nominal 40 Apeak. Dalam istilah industri, itu menempatkan H207 tepat di kelas dua sumbu 40/40.
Ini adalah informasi yang berguna bagi pembeli teknis karena memisahkan model ini dari varian 20/40, 40/80, dan 80/80 terdekat yang mungkin terlihat serupa di kabinet tetapi tidak sama secara elektrik.
Q3: Antarmuka CNC apa yang digunakan modul ini?
Manual deskripsi FANUC menyatakan bahwa spesifikasi umum untuk grup SVM ini berlaku untuk CNC Seri-i (Model B) dengan antarmuka FSSB. Detail antarmuka itu penting.
Dalam pekerjaan servis, penguat yang benar tidak hanya ditentukan oleh kelas arusnya; itu juga harus sesuai dengan arsitektur komunikasi CNC yang menjadi dasar pembuatan mesin.
Q4: Apa yang harus diperiksa sebelum memesan atau memasang H207?
Seorang teknisi harus mengonfirmasi nomor suku cadang yang tepat pada unit yang terpasang, memverifikasi bahwa mesin menggunakan arsitektur αi/FSSB yang benar, dan memastikan tata letak kabinet sesuai dengan gaya bingkai lebar 60 mm, sirip eksternal yang terkait dengan kelas model ini.
Juga merupakan praktik yang baik untuk meninjau kondisi pendinginan, kesesuaian potongan panel, dan kondisi kabel sebelum startup. Pada penguat FANUC modular, kesalahan yang paling mahal biasanya berasal dari asumsi bahwa unit yang terlihat serupa sudah cukup dekat.
Q5: Mengapa model ini berharga dalam pemeliharaan CNC lama?
Karena memungkinkan mesin untuk mempertahankan struktur penguat sumbu ganda aslinya tanpa memaksa desain ulang kabinet atau solusi sementara di sisi kontrol. Ketika mesin dibuat di sekitar penguat αi 40/40 dua sumbu, jalur terbersih kembali ke produksi biasanya adalah penggantian model-untuk-model yang benar.
Itu mengurangi ketidakpastian komisioning, melindungi topologi drive asli, dan mempersingkat waktu pemecahan masalah setelah instalasi.
