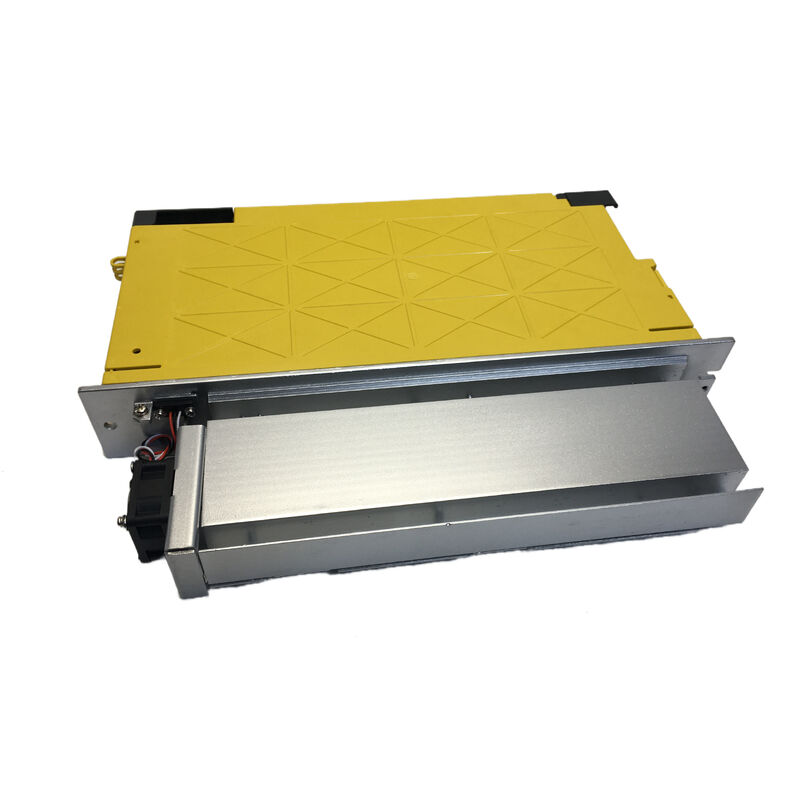

Unit Penguat Servo AC FANUC A06B-6114-H304

Seri Alpha i | SVM3-20/20/40i | Tiga Sumbu | Antarmuka FSSB | 9,5 kW

Tiga Sumbu, Satu Modul, Tanpa Kompromi

Menjalankan tiga sumbu servo dari satu modul penggerak adalah solusi yang elegan — lebih sedikit slot kabinet, lebih sedikit koneksi daya, lebih sedikit potensi kegagalan dalam pengkabelan antar-modul. FANUC A06B-6114-H304 adalah modul penguat servo seri Alpha i tiga sumbu terbesar, SVM3-20/20/40i, dan merupakan varian pilihan ketika dua sumbu yang lebih kecil dan satu sumbu arus lebih tinggi perlu berbagi satu rumah yang ringkas dalam tumpukan penggerak FANUC.

Modul ini termasuk dalam generasi penguat Alpha i A06B-6114 — seri i pasca-2004 yang menggantikan modul Alpha FSSB generasi pertama — dan terhubung ke pengontrol CNC FANUC melalui komunikasi serat optik FSSB (Fanuc Servo Serial Bus). Modul ini telah ditemukan dalam layanan di pusat permesinan, pusat pembubutan, mesin EDM, dan sistem robotik yang dibangun di sekitar keluarga kontrol FANUC 0i, 16i, 18i, 21i, 30i, 31i, dan 32i.

Spesifikasi Teknis

Arsitektur Arus 20/20/40 — Makna Praktis

Penunjukan "20/20/40" dalam nama modul menceritakan kisah beban yang lengkap. Dua sumbu berbagi modul transistor 20A yang identik — masing-masing memberikan output terukur kontinu 6,5A — sementara sumbu ketiga membawa modul transistor 50A dan output terukur 13A. Pengaturan asimetris ini disengaja. Pada pusat permesinan tiga sumbu yang umum, dua saluran yang lebih kecil menangani sumbu umpan yang lebih ringan (biasanya X dan Y) sementara sumbu N yang lebih besar menggerakkan sumbu yang lebih berat seperti Z, yang harus mengatasi gravitasi dan berat alat di bawah beban pemotongan penuh.

Pembuat mesin dan pemasang ulang CNC secara rutin menentukan H304 di atas SVM3-20/20/20i (A06B-6114-H303) yang lebih kecil tepat ketika satu sumbu dalam grup tiga sumbu secara konsisten beroperasi di bawah permintaan torsi yang lebih tinggi. Mendapatkan penetapan saluran arus yang tepat — menghubungkan sumbu beban yang lebih tinggi ke saluran N — adalah salah satu langkah komisioning pertama yang menentukan apakah modul berjalan dalam amplop termalnya selama satu giliran.

FSSB: Mengapa Komunikasi Serat Optik Mengubah Kabinet Penggerak

Fanuc Fiber Optic Servo Serial Bus bukan hanya konektor yang berbeda — ini adalah pendekatan yang berbeda secara fundamental terhadap jalur sinyal antara pengontrol CNC dan modul penggerak.

Pengkabelan antarmuka servo tradisional membawa perintah posisi dan kecepatan digital berkecepatan tinggi melalui kabel sinyal tembaga yang berjalan di samping kabel daya motor berarus tinggi. Kedekatan fisik tersebut menciptakan peluang untuk kopling kebisingan, yang muncul sebagai kesalahan pelacakan, alarm encoder, dan kesalahan sumbu intermiten yang sangat sulit untuk dilacak dan diperbaiki.

FSSB menggantikan jalur sinyal tembaga dengan serat optik. Cahaya kebal terhadap interferensi elektromagnetik — kabinet penggerak dapat membawa ribuan watt arus motor yang dialihkan melalui jalur kabel yang berdekatan tanpa risiko kebisingan tersebut mencapai sinyal kontrol. Hasilnya adalah sistem servo yang berjalan bersih di lingkungan yang keras secara elektrik: di sebelah penggerak spindel, di dekat peralatan pengelasan, di kabinet yang sama dengan inverter frekuensi.

Koneksi serat optik juga mendukung kontrol kecepatan resolusi tinggi (HRV) FANUC — fitur tingkat firmware yang meningkatkan laju pengambilan sampel loop kecepatan dan memperketat bandwidth kontrol kecepatan. HRV tersedia setelah tautan FSSB dibuat pada siklus komunikasi yang benar.

Pengontrol CNC yang Kompatibel

A06B-6114-H304 didokumentasikan dalam tabel konfigurasi penguat servo FSSB FANUC untuk digunakan dengan seri CNC berikut:

• FANUC Seri 0i (semua varian termasuk 0i-MB, 0i-MD, 0i-MF)
• FANUC Seri 15i
• FANUC Seri 16i / 160i
• FANUC Seri 18i / 180i
• FANUC Seri 21i / 210i
• FANUC Seri 30i / 300i / 300is
• FANUC Seri 31i / 310i / 310is
• FANUC Seri 32i / 320i / 320is
• Pengontrol Robot FANUC (R-30iA dan generasi yang kompatibel)

Modul ini juga mendukung motor servo seri FANUC Beta pada saluran sumbu L dan M, sesuai dengan manual deskripsi motor servo seri Beta (B-65232EN). Untuk motor seri Alpha i pada ketiga saluran — termasuk αi4/4000 hingga αi8/3000i — H304 adalah pasangan standar.

Di Dalam Modul: Apa yang Dapat Diservis

A06B-6114-H304 adalah satu rumah yang berisi dua rakitan papan yang berbeda ditambah bagian daya. Papan pengkabelan (A16B-2203-0680) menangani antarmuka daya; kartu kontrol FSSB (A16B-2101-004x) mengelola komunikasi serat optik dan logika kontrol sumbu. Tidak ada PCB yang tersedia sebagai suku cadang terpisah — keduanya merupakan bagian integral dari modul.

Apa yang tersedia secara terpisah dan dapat diservis tanpa penggantian modul penuh:

• Modul transistor IGBT individu (unit 20A dan 50A)
• Kipas pendingin internal
• Paket baterai (untuk penyimpanan posisi encoder absolut)
• Sekring sumbu

Untuk sebagian besar kegagalan lapangan — satu modul transistor rusak oleh kesalahan motor, kipas pendingin yang menurun — perbaikan tingkat komponen dimungkinkan dan hemat biaya. Kegagalan papan penuh biasanya mendorong ekonomi ke arah pertukaran atau perbaikan modul penuh.

Catatan tentang Varian Akhiran #N

A06B-6114-H304#N adalah modul yang sama dengan akhiran yang sedikit berbeda yang menunjukkan detail konfigurasi (biasanya terkait dengan jenis konektor umpan balik atau konfigurasi cadangan baterai untuk encoder). Untuk tujuan pemesanan dan kompatibilitas, H304 dasar dan H304#N secara fungsional setara di seluruh keluarga kontrol CNC yang didukung.

Pertanyaan yang Sering Diajukan

Q1: Apa perbedaan antara A06B-6114-H304 dan A06B-6117-H304?

Keduanya adalah modul SVM3-20/20/40i Alpha i tiga sumbu dengan peringkat arus yang identik dan antarmuka FSSB yang sama. Perbedaannya adalah generasi PCB kontrol: seri A06B-6114 menggunakan kartu kontrol Alpha i standar, sementara seri A06B-6117 dilengkapi dengan kartu kontrol yang mampu HRV (High Resolution Velocity control) (A20B-2101-004x). Kartu HRV mendukung bandwidth loop kecepatan yang lebih ketat untuk aplikasi yang membutuhkan gerakan kecepatan rendah yang sangat halus. Untuk sebagian besar aplikasi permesinan CNC standar, H304 dan H317 berkinerja identik — HRV menjadi bermakna terutama dalam aplikasi kontur dan penggilingan presisi tinggi.

Q2: Bisakah A06B-6114-H304 digunakan dengan kontrol CNC seri FANUC Alpha (non-i) yang lebih lama?

Tidak. Seri A06B-6114 menggunakan komunikasi serat optik FSSB, yang memerlukan pengontrol CNC yang mampu FSSB. Kontrol CNC seri Alpha yang lebih lama yang menggunakan antarmuka tembaga Tipe A atau Tipe B tidak dapat berkomunikasi dengan modul FSSB. Jika mesin menjalankan kontrol FANUC yang lebih lama, generasi penguat yang benar adalah seri A06B-6079 (antarmuka Tipe A) atau A06B-6080 (antarmuka Tipe B), bukan 6114.

Q3: Ketiga sumbu perlu dihubungkan — bisakah saluran sumbu yang tidak terpakai dibiarkan tidak terhubung?

Tergantung pada konfigurasi mesin. Jika hanya dua sumbu yang diperlukan dari modul tiga sumbu, pengaturan parameter FANUC harus secara akurat mencerminkan sumbu mana yang aktif. Membiarkan saluran benar-benar tidak terhubung tanpa konfigurasi parameter yang sesuai dapat menghasilkan alarm sumbu saat dinyalakan. Dalam praktiknya, modul biasanya digunakan dalam mesin yang benar-benar membutuhkan tiga sumbu dari satu modul; menggunakan modul dua sumbu untuk kebutuhan dua sumbu adalah solusi yang lebih bersih jika saluran ketiga tidak pernah dibutuhkan.

Q4: Apa yang biasanya menyebabkan modul ini gagal, dan apakah perbaikan itu sepadan?

Mode kegagalan yang paling umum adalah kerusakan modul transistor (disebabkan oleh korsleting motor, peristiwa arus berlebih, atau kesalahan belitan motor) dan kegagalan kipas pendingin yang menyebabkan kerusakan termal. Kegagalan transistor adalah perbaikan tingkat komponen yang biayanya jauh lebih murah daripada penggantian modul. Kegagalan kipas, jika terdeteksi dini, adalah penggantian yang mudah yang mencegah kerusakan termal yang membuat modul tidak dapat diperbaiki. Kesalahan alarm encoder terkait baterai adalah item pemeliharaan, bukan kegagalan — baterai cadangan harus diganti sesuai jadwal daripada reaktif.

Q5: Modul terdaftar sebagai dihentikan — seberapa sulit pengadaannya?

FANUC telah secara resmi menghentikan seri A06B-6114, tetapi basis terpasang cukup besar sehingga pasar sekunder yang sehat terus memasok unit stok baru dan unit yang diperbaharui bersertifikat. Program pertukaran — di mana unit yang rusak dikirim dan unit yang diperbaharui yang telah diuji dikembalikan — adalah rute pengadaan yang paling umum dan biasanya membawa garansi 12 bulan. Waktu tunggu dari spesialis suku cadang CNC terkemuka umumnya singkat untuk model ini karena permintaan yang berkelanjutan.
