Unit Penguat Servo AC FANUC A06B-6117-H304 A06B6117H304 A06B-6117-H304

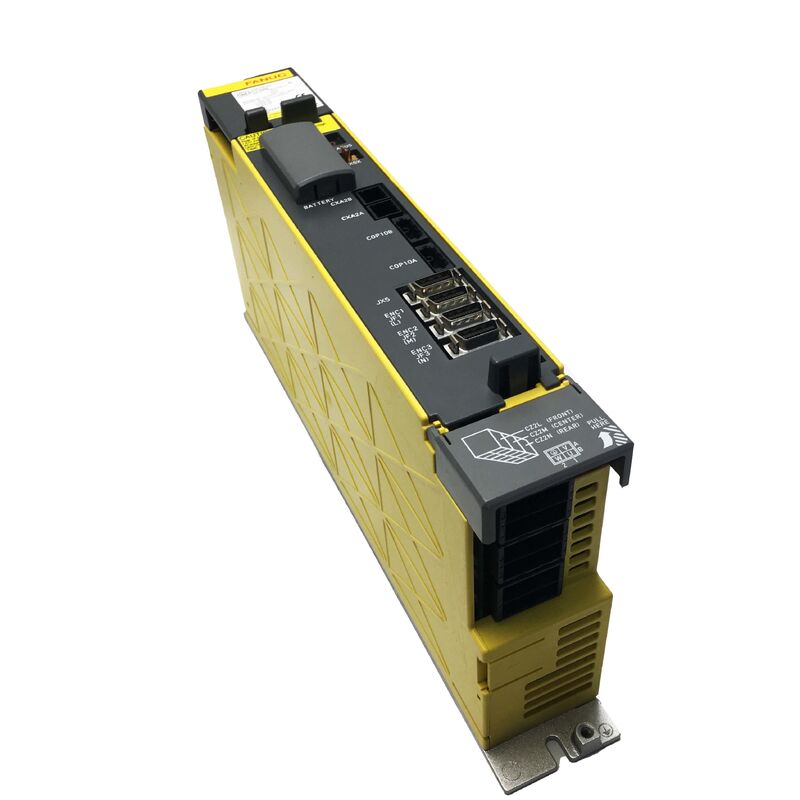

FANUC A06B-6117-H304 Servo Amplifier Module AiSV-20/20/40, Tiga-Axis Alpha i, 200V Platform

Tiga sumbu dalam satu modul, dengan tata letak arus asimetris.dan memahami itu adalah cara tercepat untuk mengkonfirmasi Anda memesan bagian yang benar.

H304 adalah drive tiga sumbu terbesar dalam keluarga penguat servo 6117 Alpha i FANUC.

DitunjukSVM3-20/20/40i (AiSV-20/20/40), ini menggerakkan tiga sumbu servo secara bersamaan dari satu unit kompak tetapi tidak seperti modul simetris tiga sumbu di mana semua saluran membawa arus nominal yang sama, H304 mengalokasikan kekuatannya secara tidak merata:sumbu L dan M masing-masing bernomor 6.5A, sementara sumbu N membawa 13A.

Pengukuran sumbu N berganda memiliki logika praktis, dan membentuk tempat modul ini berada di mesin.

Sande Electric menyimpan A06B-6117-H304 dalam kondisi baru dan digunakan (diinspeksi), dengan pengiriman di seluruh dunia dalam 0 ¢ 3 hari kerja.

Platform 6117 Alpha i: Di mana modul ini berada

The 6117 series represents FANUC's mainstream 200V Alpha i servo generation — the modular drive family that became the backbone of FANUC's CNC systems through the 0i-C/D and 30i/31i control generations.

Berbeda dengan seri alfa sebelumnya (6090, 6096) atau seri beta (6130, 6132, 6134), lineup 6117 Alpha i membawa HRV2 dan HRV3 algoritma kontrol saat ini,lebar modul yang lebih tipis 60 mm dengan arsitektur heatsink eksternal, dan komunikasi serat optik FSSB sebagai standar.

Modul-modul ini dipasang di kabinet bus DC bersama dengan modul catu daya aiPS, yang mengubah 200V AC masuk ke bus DC diatur.

Masukan bus DC H304 adalah 283 ‡ 325V DC dengan total 9,5 kW ‡ anggaran daya yang memberi makan ketiga poros, dan memahami hal ini penting ketika Anda mengukur pasokan listrik untuk konfigurasi kabinet Anda.

Dalam keluarga 6117, modul berkisar dari sumbu tunggal (H1xx), dua sumbu (H2xx), hingga tiga sumbu (H3xx).dibedakan dari H303 oleh alokasi arus sumbu asimetrisnya.

Mengapa sumbu N mendapatkan arus ganda

SVM3-20/20/20i (H303) dan SVM3-20/20/40i (H304) keduanya adalah modul tiga sumbu dari keluarga yang sama, dan pada pandangan pertama H304 terlihat seperti H303 dengan satu saluran yang ditingkatkan.Tapi pilihan desain mencerminkan perbedaan beban poros nyata di pusat pemesinan CNC.

Dalam pusat pemesinan vertikal yang khas, sumbu X dan Y menggerakkan meja dan kolom di bidang horizontal ini adalah gerakan yang relatif ringan, bahkan pada kecepatan,karena gravitasi tidak bekerja melawan gerakan horizontalsumbu Z berbeda.

Ia menggerakkan kepala spindle atau meja secara vertikal, secara langsung menentang gravitasi, seringkali saat menggenggam benda kerja yang berat.

Pemotongan sumbu Z melibatkan kekuatan pemotongan yang lebih tinggi di arah pakan.Sumbu N yang pada banyak konfigurasi mesin terhubung ke sumbu Z atau sumbu utama yang terbebani dengan cara yang sama manfaat dari kapasitas arus nominal 13A tambahan.

Inilah sebabnya mengapa mengganti H304 dengan H303 tidak mudah: motor sumbu N pada mesin Anda dicocokkan dengan output 13A H304.5A saluran akan menyebabkan amplifier untuk kesalahan pada overcurrent di bawah kondisi pemotongan normal.

Spesifikasi Teknis

H303 vs H304: Membersihkan Kesalahan Pemesanan yang Paling Umum

Kedua modul terlihat hampir identik. seri yang sama, lebar fisik yang sama, antarmuka FSSB yang sama, kabinet yang sama. kode nomor di akhir nomor bagian adalah satu-satunya pembeda yang penting:

A06B-6117-H303= SVM3-20/20/20i semua tiga sumbu pada output nominal 6,5A.Digunakan ketika ketiga sumbu pada mesin memiliki persyaratan arus yang sama sering ditemukan di pusat pemesinan yang lebih kecil atau mesin di mana beban sumbu Z tidak lebih berat dari X / Y.

A06B-6117-H304= SVM3-20/20/40i L dan M sumbu pada 6,5A, sumbu N pada 13A. Digunakan ketika sumbu ketiga membawa beban mekanik yang lebih berat dan membutuhkan kapasitas arus searah yang lebih tinggi.

Jika mesin Anda awalnya dilengkapi dengan H304 dan Anda memasang H303, sistem mungkin muncul untuk memulai dengan benar tetapi akan gagal pada sumbu N di bawah beban pemotongan yang berarti. fitting an H304 in place of an H303 is generally feasible from a hardware perspective if the aiPS power supply budget supports it — but this should always be confirmed against your machine's original electrical documentation before installation.

Opsi Kondisi

Unit baruUntuk fasilitas di mana kegagalan tiga sumbu berarti seluruh mesin downtime, unit baru menghilangkan ketidakpastian sejarah layanan.

Unit yang digunakan (diperiksa)membawa garansi 3 bulan dan merupakan pilihan stok praktis untuk insinyur pemeliharaan yang membutuhkan cadangan yang bekerja di rak tanpa waktu pengiriman pesanan unit baru.6117 adalah platform dewasa kualitas digunakan unit umumnya dapat diandalkan kerja suku cadang.

Hubungi kami untuk mengkonfirmasi ketersediaan stok saat ini sebelum memesan, karena ketersediaan kondisi tertentu berfluktuasi.

Pemesanan, Pembayaran & Pengiriman

Pengiriman di seluruh dunia melalui DHL dan FedEx dalam0 ¢ 3 hari kerjaPengiriman gabungan tersedia pada pesanan multi-item.

Metode pembayaran yang diterima:

• Transfer Bank (T/T) ¢ semua nilai pesanan
• PayPal order sampai $ 500
• Western Union semua nilai pesanan

Bea impor dan pajak lokal adalah tanggung jawab pembeli. Hubungi kami untuk perkiraan biaya pengiriman jika Anda membutuhkannya sebelum checkout.

Garansi & Pengembalian

Pengembalian diterima ketika unit tiba rusak, tidak lengkap, tidak seperti yang dijelaskan, atau terbukti tidak berfungsi dalam waktu4 hari setelah penerimaan. unit harus dalam kondisi asli dengan label garansi utuh. pengiriman kembali adalah untuk biaya pembeli. kegagalan yang disebabkan oleh kabel yang salah, koneksi motor sumbu yang tidak cocok,atau kerusakan fisik pasca pengiriman berada di luar cakupan jaminan.

Pertanyaan yang Sering Diajukan

T1: H304 memiliki tiga sumbu dapat saluran sumbu yang gagal diisolasi sehingga dua lainnya menjaga mesin berjalan?

No. A06B-6117-H304 adalah modul terpadu tunggal yang berbagi satu koneksi bus DC dan satu link komunikasi FSSB dengan CNC.Jika salah satu saluran sumbu mengembangkan kesalahan apakah alarm IPM pada sumbu L atau overcurrent pada sumbu N seluruh modul masuk ke keadaan kesalahan dan ketiga sumbu berhenti.

Hal ini secara mendasar berbeda dari lemari yang dibangun dengan tiga modul sumbu tunggal yang terpisah, di mana salah satu drive gagal meninggalkan dua lainnya beroperasi.Ini adalah salah satu trade-off praktis dari tiga sumbu faktor bentuk kompak: lebih kecil cabinet jejak, tapi kegagalan unit tunggal mengambil semua tiga sumbu secara bersamaan.

Untuk mesin di mana waktu aktif spindle sangat penting, memiliki cadangan H304 yang diuji di rak layak dipertimbangkan.

T2: Apa arti kode alarm pada layar LED H304, dan bagaimana saya membacanya?

H304 memiliki layar LED 7-segmen tunggal yang berputar melalui kode alarm khusus poros. kode satu digit berlaku untuk modul secara keseluruhan Kode 1 menunjukkan kipas pendingin internal telah berhenti, kode 5 adalah DC link low-voltage alarm, dan kode F berarti kipas pendingin eksternal telah berhenti.

Ketika terjadi kesalahan khusus sumbu, layar menunjukkan huruf atau angka yang mengidentifikasi jenis kesalahan dan sumbu: kode 8, 9, dan A menunjukkan arus lebihan pada sumbu L, M, dan N masing-masing,sementara kode yang dimulai dengan karakter yang sama tetapi dalam urutan yang berbeda menunjukkan IPM (Intelligent Power Module) kesalahan pada sumbu yang sama.

Kode kombinasi (b, C, d, E) mencakup kegagalan simultan multi-sumbu.Memeriksa kode alarm tertentu yang muncul sebelum menghapus modul adalah penting, bukan perangkat keras drive itu sendiri.

T3: Mesin saya menunjukkan alarm IPM sumbu N pada modul ini. Apakah itu berarti modul telah gagal, atau bisa motor menjadi penyebabnya?

Alarm IPM pada sumbu N (saluran arus tinggi) dapat berasal dari perangkat keras drive atau motor dan kabelnya.

IPM di drive mendeteksi konsumsi arus yang berlebihan dan menutup untuk melindungi dirinya sendiri tetapi alasan arus yang berlebihan bisa menjadi short motor,kabel listrik motor yang rusak dengan kerusakan isolasi, atau kegagalan perangkat keras drive asli.

Sebelum mengutuk modul,itu layak mengukur hambatan isolasi antara setiap fase motor dan kerangka motor dengan 500V DC megohmmeter ¢ pembacaan di bawah 1 MΩ menunjukkan motor atau kabel adalah sumber kesalahan.

Jika motor dan kabel memeriksa bersih, dan alarm kembali segera setelah reset bahkan tanpa gerakan diperintahkan, yang mengarah lebih langsung ke modul drive itu sendiri.

T4: Apakah A06B-6117-H304 kompatibel dengan kontroler FANUC 0i dan 30i/31i?

Ya, seri 6117 Alpha i kompatibel dengan kedua generasi kontrol.

Pada sistem FANUC 0i-C atau 0i-D, H304 terhubung melalui FSSB ke kartu servo CNC dan beroperasi dengan set parameter pengontrol.modul yang sama beroperasi di bawah lingkungan parameter yang berbeda dan lebih mampu yang mendukung algoritma kontrol arus HRV3 penuh yang dirancang untuk perangkat keras.

Hardware fisiknya sama; kinerja kontrol tergantung pada apa yang digunakan oleh CNC.

Jika Anda memasang pengganti H304 dari stok ke mesin, parameter servo yang sudah disimpan di CNC berlaku untuk modul pengganti tanpa perubahan,asalkan penggantian adalah nomor bagian yang sama dan jenis motor dan konfigurasi encoder tidak berubah.

P5: Modul ini memiliki dua kipas pendingin yang disebutkan apakah mereka membutuhkan pemeliharaan, dan bagaimana kegagalan kipas mempengaruhi mesin?

H304 memiliki kipas internal (di dalam kandang modul) dan kipas eksternal yang dipasang pada sirip heatsink.

Kipas udara internal mengedarkan udara melalui perangkat daya di dalam modul; kipas udara eksternal membantu disipasi panas dari heatsink.

Kerusakan kipas memicu alarm khusus: kode 1 untuk berhenti kipas internal, kode F untuk berhenti kipas eksternal.Kedua kipas bisa diganti tanpa mengganti seluruh modul , 000 ∙ 30.000 jam operasi tergantung pada suhu lingkungan, jadi pada mesin yang berjalan dua atau tiga shift setiap hari, penggantian kipas pada siklus 5 ∙ 7 tahun adalah pemeliharaan pencegahan yang wajar.

Kegagalan kipas tidak menyebabkan kerusakan bencana langsung,tapi sistem perlindungan termal akan gagal modul jika suhu internal naik di atas ambang perjalanan yang dapat terjadi dengan cepat di bawah beban di lemari hangatMenjaga interior lemari bersih dan tidak terhalang, dan memantau kode alarm kipas selama pemeriksaan rutin, memperpanjang umur modul secara signifikan.
